Der DES-1010G unterstützt Wechselstromquellen mit 100 - 240 VAC, 50 - 60
Hz. Das Netzteil des Geräts passt sich automatisch der vorhandenen Voltzahl
an und lässt sich jederzeit in Betrieb nehmen, auch wenn keines oder alle
LAN-Segment-Kabel angeschlossen sind.
LED-Anzeigen
Der Switch verfügt über folgende LED-Anzeigen: Power, SPEED, LINK/ACT
und FDX/COL. Im Folgenden finden Sie ein LED-Diagramm und eine
Erläuterung zu den einzelnen LEDs:

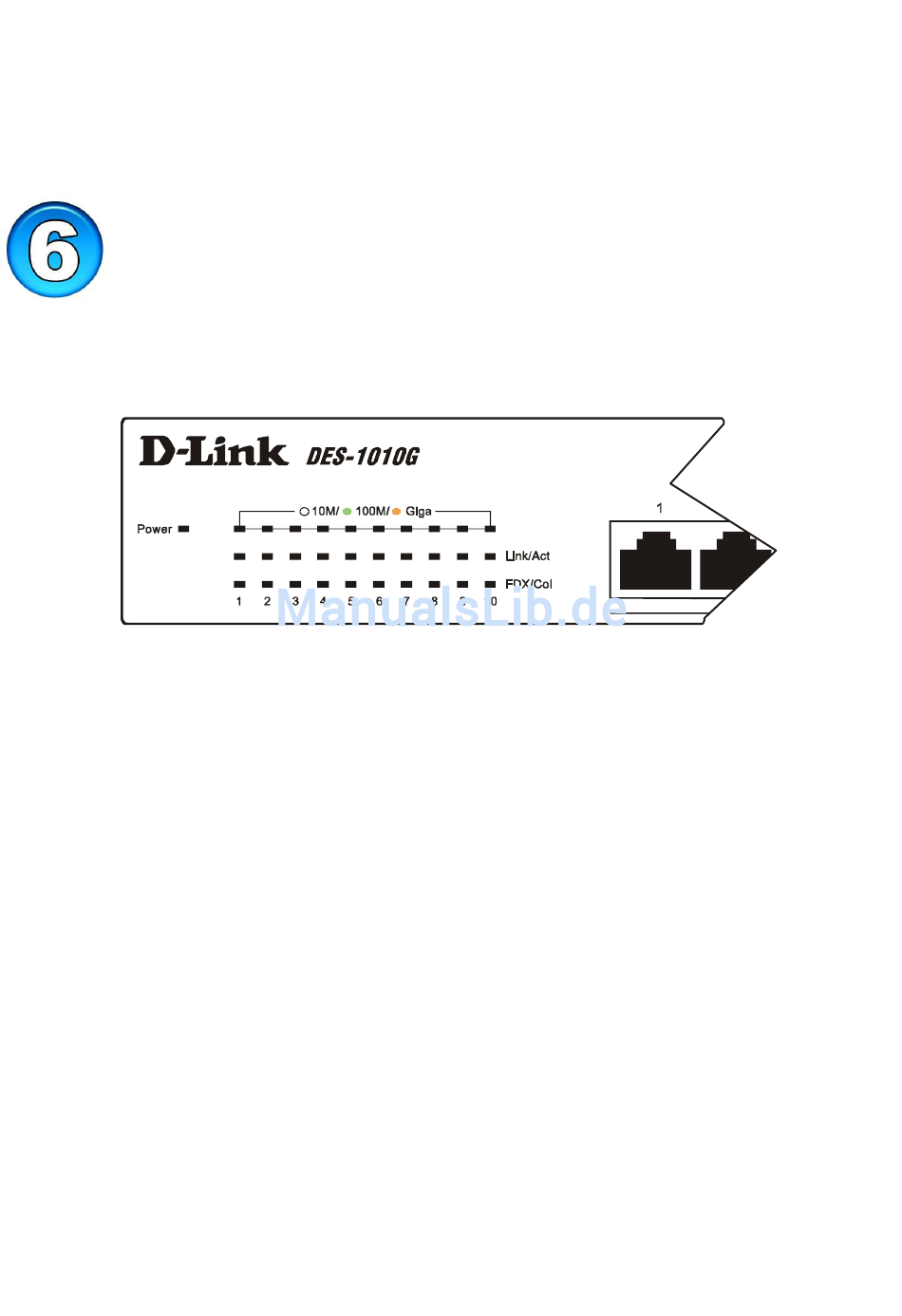

Die LED-Anzeigen
♦ POWER Nach Einschalten der Stromversorgung leuchtet die Power-Anzeige auf der
Frontblende auf, um zu signalisieren, dass der Switch mit Strom versorgt wird.
♦ SPEED Diese Anzeige leuchtet bernsteinfarben auf, wenn der Port mit einer 1000Mbit/s
Gigabit Ethernet-Station verbunden ist. Wenn der Port mit einer 100Mbit/s Fast Ethernet-
Station verbunden ist, leuchtet die Anzeige grün auf. Wenn der Port mit einer 1 Mbit/s
Ethernet-Station verbunden ist, leuchtet die Anzeige überhaupt nicht auf.
♦ LINK/ACT Diese Anzeige leuchtet grün auf, wenn der Port korrekt mit einer Station
verbunden ist. Wenn die Anzeige grün blinkt, empfängt bzw. überträgt der Port gerade
Daten über das Netzwerk.
♦ FDX/COL Wenn diese LED-Anzeige grün aufleuchtet, wird der entsprechende Port
gerade im Vollduplex-Modus (FDX) betrieben. Wenn an dem entsprechenden Port eine
Kollision stattfindet, blinkt die Anzeige grün.
3
