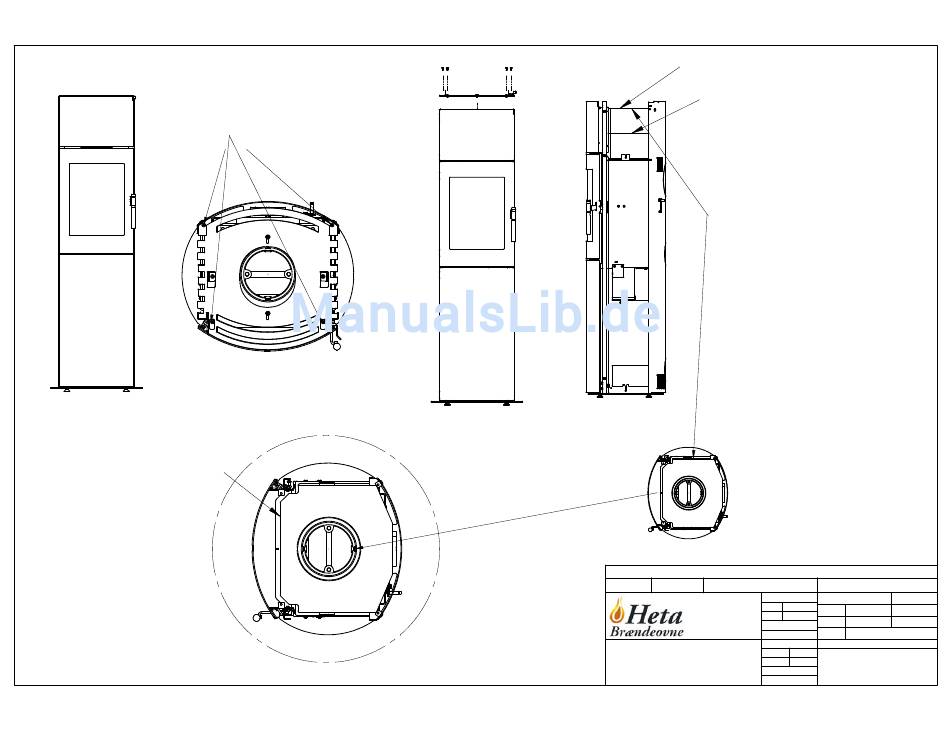

Seite 3 Ausbau der Klappe, Einsetzen der Speichersteine.
Diese vier Schrauben ausbauen.
Danach kann die Klappe angehoben werden.
Siehe Abb. 3.
Fig 1
Fig 2
Stein
DETAIL A
Fig 4
Fig 3
323,5 kg
Vægt
Scanline 840 M akkumulering
og fedtsten
Stein
Stein
Jetzt können die Speichersteine
in den Ofen gelegt werden.
Die Steine wie in Abb.
4 und 5 dargestellt platzieren.
Danach wieder die Klappe
einbauen und die Specksteine
oder Keramikteile mit dazugehöriger
Abdeckplatte einbauen
Fig 5
Saml.
Areal
Materiale type
Bearbejdning
Bukke nummer
Sidst opdateret
Jupitervej 22
Buk 1
7620 Lemvig
Teg
Buk 2
Tlf. 96630600
Godk .
Skære nummer
Fax 96630616
Teg type
Valseindstilling
Mål uden tolerancer efter DS/ISO 2768-1-m
1
2
Solid Edge
8045-0720 Stykliste mont af fedtsten Tysk.dft
8045-0720 mont vevjl.asm
Valsetryk
12-08-2011
LSK
12-08-2011
Samlingstegning
8045-0720
