Quax SUNNY Handbuch Seite 17

SUNNY
54 01 45xx

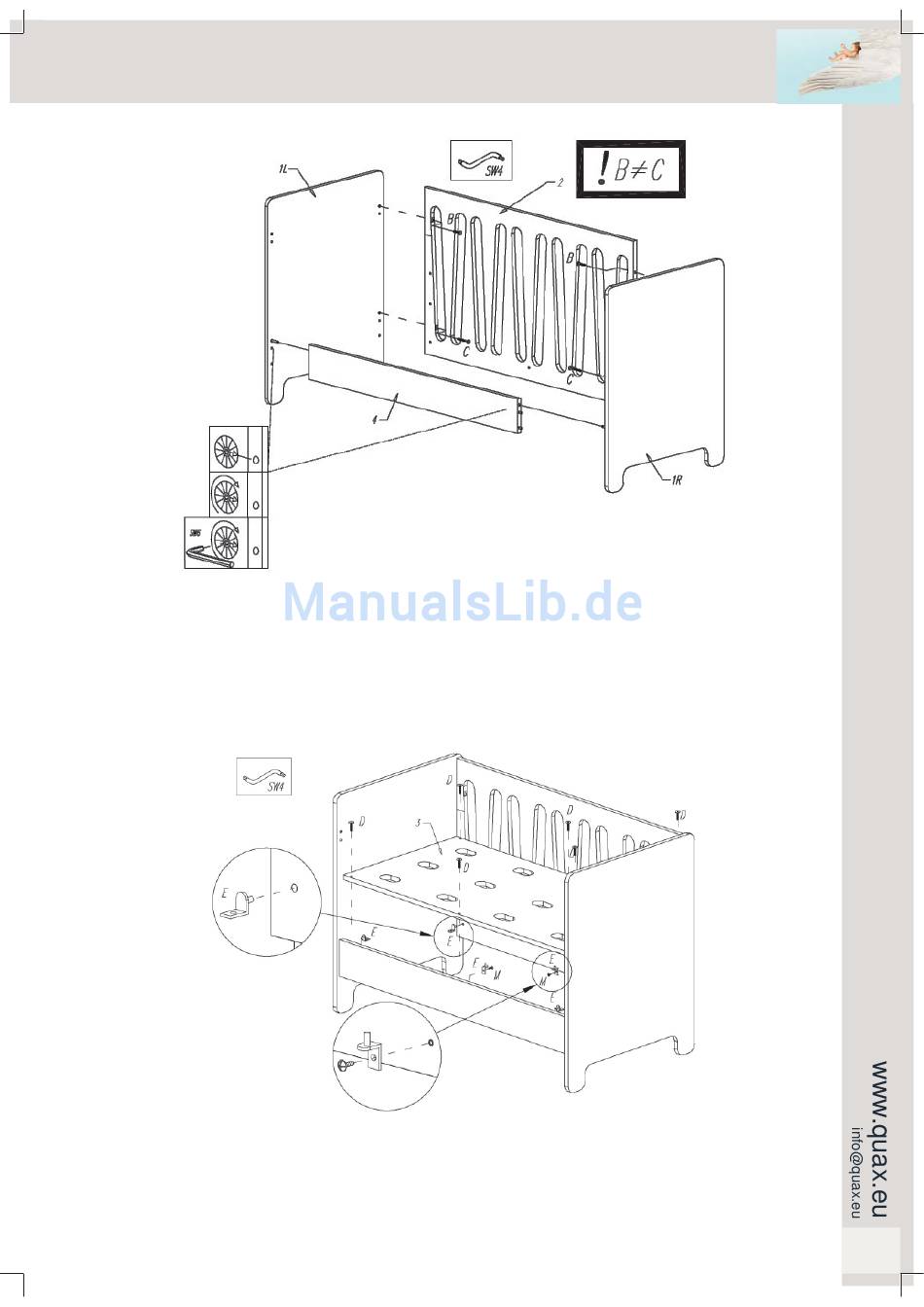

Etape 3 : Utilisez les pièces des étapes 1 et 2, un côté 2, deux vis à bois courts B, deux vis à bois longs
C, la clef hexagonale SW4 et quatre patins K
Insérez deux chevilles en bois (A) dans les perçages sur les extrémités du côté (2). Tenez le cadre latéral
(2) avec ses perçages devant les ouvertures d'un piètement (1). Insérez deux vis à bois courts (B) dans les
trous en haut du cadre et serrez-les légèrement avec la clef (SW4). Insérez deux vis à bois longs (C) dans
les perçages en bas du cadre et serrez-les légèrement. Poussez le longeron (4) avec ses che-villes dans
les ouvertures et à travers le boulon de raccord du piètement. Serrez l'excentrique. Positionnez l'autre
piètement et répétez l'action. Collez les patins (K) en bas des piètements.
Etape 4 : Utilisez les pièces de l'étape 3, le fond 3, six équerres E, deux vis à bois M et six boulons D
Poussez les équerres (E) dans les ouvertures prévues du côté (2) et du longeron (4). Utilisez la position
la plus basse (Z). Attention: Tournez l'équerre du milieu 180° et vissez-la au centre des côtés avec la vis
à bois M. Insérez les boulons (D) dans les perçages prévus dans le fond et serrez-les dans les équerres.
Serrez toutes les connexions avec les boulons (B et C) fermement.
Omvormbaar bed 120x60 cm
Konvertierbar Bett 120x60 cm
Lit convertible 120x60 cm
Convertible bed 120x60 cm
Quax
First dreams
®
First steps
17
