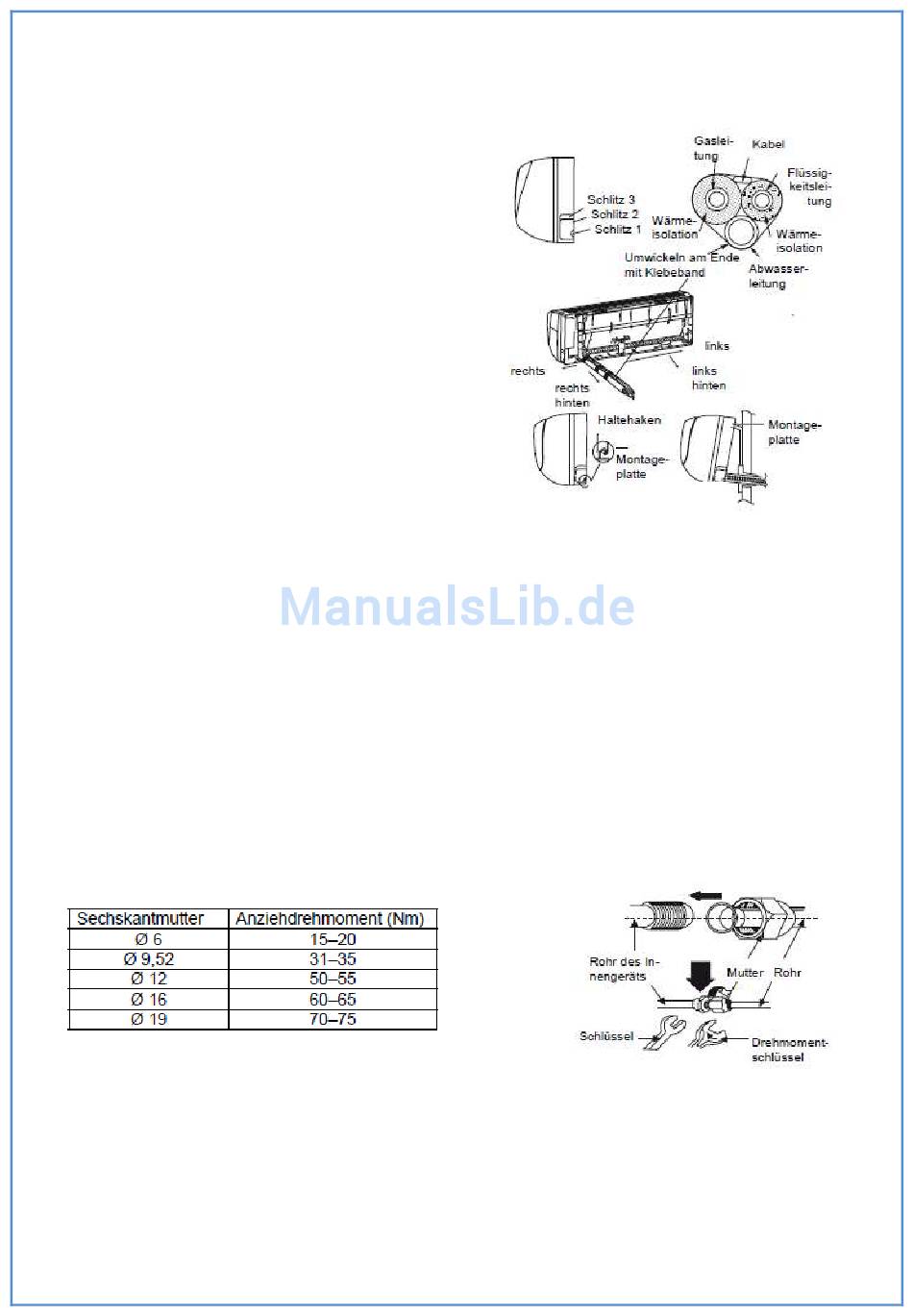

Installation des Innengerätes
Die Rohrleitung kann von rechts, von rechts
hinten, von links oder von links hinten geführt
werden.
1. Wenn die Rohrleitungen und die Kabel von
linker oder rechter Seite des Innengerätes
geführt werden, trennen Sie nach Bedarf die
Abdeckungen der Löcher für die Rohrleitungen
heraus. – Abdeckung 1 heraustrennen, wenn nur
Kabel geführt wird. – Abdeckungen 1 und 2
heraustrennen, wenn Kabel und Rohrleitung
geführt werden.
2. Die Leitungen aus dem Unterteil herausführen,
die Rohrleitungen, die Kabel und
die Abwasserleitung mit Klebeband umwickeln
und durchs Wandloch führen.
3. Zwei Montageschlitze hinten am Innengerät aufhängen und den festen Sitz
kontrollieren.

Installation des Verbindungsrohres

1. Das Anschlussstück mittig auf das jeweilige Ventil setzen.
2. Die Mutter von Hand anschrauben und dann mit einem Schlüssel und
Drehmomentschlüssel anziehen. Die Mutter nicht zu fest anziehen, das es sonst zu ihrer
Beschädigung kommen kann. Halten Sie die Angaben in der nachfolgenden Tabelle
ein.
Hinweis:
• Die Verbindungsrohre zuerst am Innengerät, dann am Außengerät anschließen.
• Bei der Rohrbiegung darauf achten, dass die Rohre nicht beschädigt werden.
• Wenn der Anziehdrehmoment zu groß sein wird, kann es zu einem Leck kommen.
