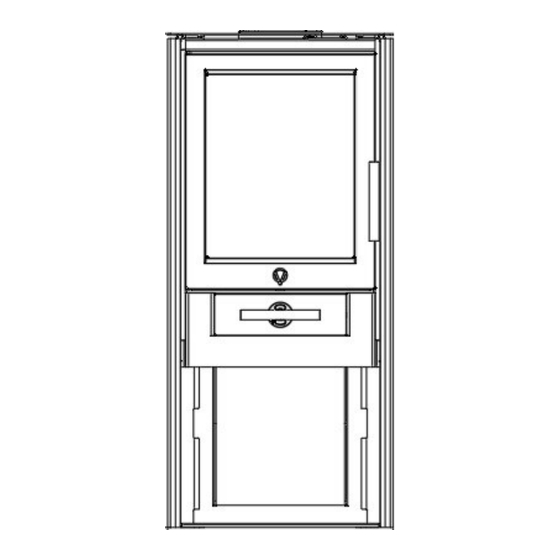

- Seite 1 Varde Samsø Varde Als Varde Lolland Varde Tunø Varde Birkholm Varde Falster Bedienungsanleitung und Aufstellanweisung Revision 2 Soldalen 12, 7100 Vejle, Danmark, Tel. +45 7482 0003. vardeovne.dk...
-
Seite 2: Inhaltsverzeichnis
Wir gratulieren Ihnen zu Ihrem neuen Kaminofen! An dieser Stelle möchten wir uns bedanken, dass Sie sich für einen Varde Kaminofen entschieden haben. Wir sind uns sicher, dass Sie diese Entscheidung nicht bereuen werden. Inhalt Willkommen und Übersicht Seite 2... -
Seite 3: Technische Daten Als
Technische Daten Als Model Als Höhe (mm) 1000 Breite (mm) Tiefe (mm) Gewicht (kg) Leistung 3-7 kW Nennwärme Leistung 5,0 kW Raumheizvermögen 30-105m² Wirkungsgrad Triplewerte: 295°C bei 20°C, 11Pa. Brennkammer: (H x B x T): 260/380 x 200/300 x 300mm Rauchrohrdurchmesser: Ø... -
Seite 4: Technische Daten Birkholm
Technische Daten Birkholm Model Birkholm Höhe (mm) 1000 Breite (mm) Tiefe (mm) Gewicht (kg) Leistung 3-7 kW Nennwärme Leistung 5,0 kW Raumheizvermögen 30-105m² Wirkungsgrad Triplewerte: 295°C bei 20°C, 11Pa. Brennkammer: (H x B x T): 260/380 x 200/300 x 300mm Rauchrohrdurchmesser: Ø... -
Seite 5: Technische Daten Falster
Technische Daten Falster Model Falster Höhe (mm) 1000 Breite (mm) Tiefe (mm) Gewicht (kg) Leistung 3-7 kW Nennwärme Leistung 5,0 kW Raumheizvermögen 30-105m² Wirkungsgrad Triplewerte: 295°C bei 20°C, 11Pa. Brennkammer: (H x B x T): 260/380 x 200/300 x 300mm Rauchrohrdurchmesser: Ø... -
Seite 6: Technische Daten Lolland
Technische Daten Lolland Model Lolland Höhe (mm) 1000 Breite (mm) Tiefe (mm) Gewicht (kg) Leistung 3-7 kW Nennwärme Leistung 5,0 kW Raumheizvermögen 30-105m² Wirkungsgrad Triplewerte: 295°C bei 20°C, 11Pa. Brennkammer: (H x B x T): 260/380 x 200/300 x 300mm Rauchrohrdurchmesser: Ø... -
Seite 7: Technische Daten Samsø
Technische Daten Samsø Model Samsø Höhe (mm) 1000 Breite (mm) Tiefe (mm) Gewicht (kg) Leistung 3-7 kW Nennwärme Leistung 5,0 kW Raumheizvermögen 30-105m² Wirkungsgrad Triplewerte: 295°C bei 20°C, 11Pa. Brennkammer: (H x B x T): 260/380 x 200/300 x 300mm Rauchrohrdurchmesser: Ø... -
Seite 8: Technische Daten Tunø
Technische Daten Tunø Model Tunø Höhe (mm) 1000 Breite (mm) Tiefe (mm) Gewicht (kg) Leistung 3-7 kW Nennwärme Leistung 5,0 kW Raumheizvermögen 30-105m² Wirkungsgrad Triplewerte: 295°C bei 20°C, 11Pa. Brennkammer: (H x B x T): 260/380 x 200/300 x 300mm Rauchrohrdurchmesser: Ø... -
Seite 9: Regeln Und Zulassungen
Bei Fragen wenden Sie sich an Ihren Fachhänd- Die Kaminöfen sind auch für eine Mehrfachbe- ler bzw. Bez.- Schornstein-fegermeister legung des Schornsteines geeignet. (BSFM). Dieser Varde Kaminofen erfüllt Professionelle Beratung, Installation die dänischen (DS/EN 13240), Wir empfehlen Ihnen, den Fachhändler, bei deutschen (Stufe 2),... -
Seite 10: Bodenbeschaffenheit
Stahl-, Glas- oder Kunstschieferplatte. Die Bodenkonstruktion muss in jedem Falle ausreichend tragfähig sein. Gewicht Stahl ofen Varde Als, Birkholm, Falster, Lolland, Samsø og Tunø 80 kg Aufstellanweisung: Wenn die Wand aus feuerfesten Materialien konstruiert ist, darf der Ofen direkt an der Wand platziert werden. -
Seite 11: Sicherheitsabstände
Aufstellanweisung Gemäß geltender Bau– und Brandschutz-Vorschriften müssen folgende Mindestabstände zu brennbaren Materialien eingehalten werden: Vom Ofenmantel seitlich: 30cm Von Hinten: 20cm Varde Als, Birkholm, Falster, Lolland, Samsø und Tunø 200 mm 300 mm 225mm 800 mm Als und Birkholm Falster und Lolland... -
Seite 12: Der Schornstein
Verbinden Sie den Kamin Ofen mit einem oberen anschließ. Information wegen dem neuen Rauchrohrstutzen, Varde Nr.: 134 Ihr Ofen ist mit dem neuen Gusseisenstutzenvon Varde Ovne ausgestattet. Der Stutzen ist für Rauchrohre mit einem inneren Durchmesser von 150 mm geeignet. -
Seite 13: Luftzufuhr
Frischluftzufuhr: In dem Raum, wo der Kaminofen steht, muss ge- Anzündungs Luft nügend Frischluftzufuhr vorhanden sein. Dieses An der Aschenshublade - können Sie mit einer Installation von Frischluftver- ganz Geöffnet bindungen in den Wänden erreichen. Diese Frisch- luftverbindungen dürfen nicht blockiert werden. Bei der Verbrennung wird eine Luftmenge von ca. -
Seite 14: Bedienung
Bedienung des Kaminofens Verbrennungs luft/ Luft- drossel Schieben Sie den Gashebel nach rechts für Luft-Zugang. Anzündungs Luft An der Aschenshublade - Der Rost ganz Geöffnet Ist in den Boden der Brenn- kammer eingelassen. Anzündungs Luft An der Aschenshublade - Geschlossen... -
Seite 15: Anzünden Und Nachlegen Von Brennholz
„dritte Luft“, sind ein Teil unseres Verbrennungsluftsystemes. Darüber wird Ihrem Kaminofen kontinuierlich eine konstante Luftmenge zugeführt - also eine noch hel- fende Hand beim Einstellen Ihres Varde Kaminofens. Wir empfehlen Ihnen, nur Holz dann nachzulegen, wenn nur noch Glut im Brennraum vorhanden ist. -
Seite 16: Übersicht Der Teile Des Ofens
Als, Birkholm, Falster, Lolland, Samsø, Tunø Rost Glutfang Vermiculite Ashenkiste Gusseisen Tür Deckplatte aus Stahl Luftrosette für Anzündungsluft Sekundäre Luftschieber Lagerung Stahl Seite Tür für Lagerung (Nur Birkholm, Falster og Tunø) -
Seite 17: Vermiculite
Vermiculite Die Brennkammer ist vollständig mit Vermiculiteplatten ausgekleidet. Sollte eine Platte, wegen eines Schlages einen Riss bekommen, hat dieses keine Bedeutung für die Verbrennung. Sie brauchen die Platten erst dann zu tauschen, wenn eine sichtbare Fuge von etwa ½ Zentimeter aufweist. -
Seite 18: Geeignetes Brennholz
Sie sehr aufmerksam sein, die lackierte Oberflä- che nicht zu berühren. Brennmaterialen: Dieser Varde Kaminofen ist zugelassen und geprüft für die Feuerung mit Holz. Sie sollten nur trockenes Holz verbrennen, dass etwa zwei Jahre lang luftgetrocknet wor- den ist (Restfeuchte unter 20%). -
Seite 19: Wartung
Glasscheibe Zum Reinigen der Glasscheibe wird der Glasreiniger empfohlen, der bei allen Händlern erhältlich ist, die Varde-Öfen verkaufen. Der Aschenkasten ist regelmäßig zu leeren (Restmüll), wobei darauf zu achten ist, dass sich keine Glut mehr darin befindet. Sollten Sie weitergehende Fragen bezüglich Wartung und Pflege haben, können Sie sich an Ihren Händler oder den zuständigen Schornsteinfeger wenden. -
Seite 20: Fehlerbehebung
Fehlerbehebung Rauch dringt ins Zimmer Ursache kann zu geringer Schornsteinzug sein. Überprüfen, ob Rauchrohr und/oder Schornstein verstopft sind. Überprüfen, ob die Höhe des Schornsteins angemessen ist. Glas und/oder Schornstein versotten Das Brennholz ist zu feucht. Die Luftzufuhr (Normalbetrieb) ist unzureichend. -
Seite 21: Ersatzteile
Etsatz teile Glut fang, Artikel nr.: 100366 Top Cover Steel Ø65 VO – Logo, Artikel nr.: 100701 Tür Komplet, Artikel nr.: 100577 Glas, Artikel nr.: 100272 Griff, Artikel nr.: 100363 Aschenkiste, Artikel nr.: 100364 Vermiculit Set, Artikel nr.: 100661 Packung, 3x8mm/2,0m Artikel nr.: 100443 Pakung, Ø10/2,5m mit kleber 50ml, Artikel nr.: 100351... -
Seite 24: Händlerstempel Und Unterschrift
Garantie Alle Varde Kaminöfen durchlaufen einer strenger Qualitätskontrolle. Fabrikations - und Materialfehler können jedoch vorkommen, worauf wir 5 Jahre Garantie gewährleisten. Die Garantie umfasst nicht: Verschleißteile (Vermiculite in der Brennkammer, Rauchumlenk- platte, Glas, Dichtungen, Gußeisenboden und Rüttelrost). Schäden als Folge einer Fehlbedienung, z.B. Überhitzung, feh- lerhafter Einbau oder Anschluss, fehlende oder fehlerhafte War- tung, etc.
