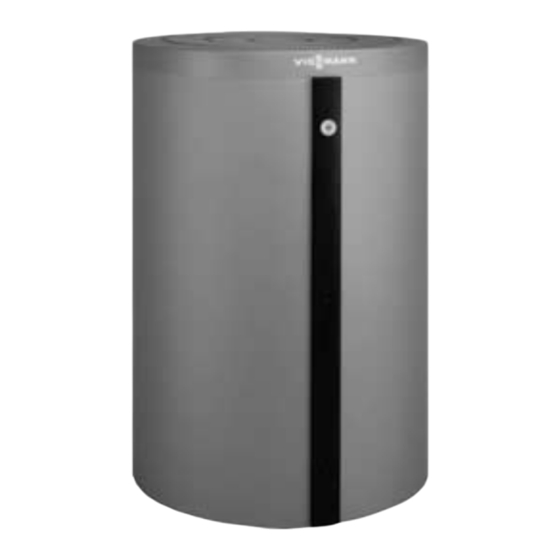

Viessmann Vitocell 050 Typ SVW Montage- Und Serviceanleitung Für Die Fachkraft
Heizwasser pufferspeicher 200 liter inhalt/600 und 900 liter inhalt
Vorschau ausblenden
Andere Handbücher für Vitocell 050 Typ SVW:
- Montageanleitung für die fachkraft (8 Seiten) ,
- Montageanleitung (8 Seiten) ,
- Montage- und serviceanleitung für die fachkraft (28 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann Vitocell 050 Typ SVW
Inhaltszusammenfassung für Viessmann Vitocell 050 Typ SVW
- Seite 1 Montage und Serviceanleitung für die Fachkraft Vitocell 050 Typ SVW Heizwasser Pufferspeicher 200 Liter Inhalt Typ SVP Heizwasser Pufferspeicher 600 und 900 Liter Inhalt Gültigkeitshinweis siehe letzte Seite. VITOCELL 050 Typ SVW Typ SVP Bitte aufbewahren! 5851 046 10/2003...
-
Seite 2: Allgemeine Informationen
Allgemeine Informationen Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Sicherheitsvorschriften Bei Arbeiten an Gerät/Heizungsanlage Montage, Erstinbetriebnahme, diese spannungsfrei schalten (z. B. an Inspektion, Wartung und Instand der separaten Sicherung oder einem setzung müssen von autorisierten Hauptschalter) und gegen Wieder Fachkräften (Heizungsfachbetrieb/... -
Seite 3: Inhaltsverzeichnis
Inhalt/Allgemeine Informationen Inhaltsverzeichnis Seite Allgemeine Informationen Sicherheitshinweise ....................... Produktinformation . - Seite 4 Allgemeine Informationen Produktinformation (Fortsetzung) 200 Liter Inhalt Vorderseite Rückseite 600 und 900 Liter Inhalt Vorderseite Rückseite Entleerung Heizwasservorlauf Entlüftung Muffe für Thermometer ELH Muffe für Elektro Heizeinsatz Muffe für Temperaturregler Heizwasserrücklauf...
-
Seite 5: Montage
Montage Heizwasser Pufferspeicher aufstellen ¨ Speicher in einem frostgeschützten und zugfreien Raum aufstellen. Andernfalls muss der Speicher, wenn er nicht betrieben wird, bei Frostge fahr entleert werden. H Zur Bedienung des Temperaturreg H Typ SVW: lers (falls vorhanden) ausreichen Heizwasser Pufferspeicher mit den Abstand zur Wand vorsehen. -
Seite 6: Wärmedämmung Anbauen Typ Svp
Montage Wärmedämmung anbauen Typ SVP ¨ Sicherheitshinweis! Die Wärmedämmung darf nicht mit offener Flamme in Berührung kommen. Vorsicht bei Löt und Schweißarbeiten. 1. Beutel mit Typenschild, Thermo 4. Fühler bis zum Anschlag in Tauch meter und Tauchhülse vom Spei hülse einführen. cherkörper abnehmen und aufbe wahren. - Seite 7 Montage Wärmedämmung anbauen Typ SVP (Fortsetzung) 1. Linke und rechte Wärmedämmung 5. Wärmedämm Matte auf den Heiz vorn auf die Nippel stecken. wasser Pufferspeicher legen und Deckel aufsetzen. 2. Verschlussleisten erst vorn und dann hinten miteinander verhaken. 6. Typenschild an der Rückseite des Heizwasser Pufferspeichers auf die 3.
-
Seite 8: Potenzialausgleich Anschließen
Montage Potenzialausgleich anschließen c Den Potenzialausgleich nach Potenzialausgleich nach den techni schen Anschlussbedingungen (TAB) den technischen Vorschriften des örtlichen Energieversorgungs des örtlichen EWs und den unternehmens und den VDE SEV Bestimmungen ausführen. Bestimmungen ausführen. Heizwasserseitig anschließen Typ SVW ¨ Sicherheitshinweis! Die Wärmedämmung darf nicht mit offener Flamme in Berührung kommen. - Seite 9 Montage Heizwasserseitig anschließen Typ SVP (Fortsetzung) Speicherbatterie in Reihenschaltung Speicherbatterie in Parallelschaltung E Entleerung HR Heizungsrücklauf HV Heizungsvorlauf...
-
Seite 10: Inbetriebnahme
001 Klemmbügel 002 Stopfen Rp ½" 003 Stopfen Rp 1½" 004 Abdeckung für Stopfen Rp 1½" 005 Thermometer 007 Stellfuß 008 Oberblech 009 Wärmedämm Matte oben 010 Schriftzug Viessmann Einzelteile ohne Abbildung 020 Montageanleitung 024 Sprühdosenlack 025 Lackstift A Typenschild... - Seite 11 Einzelteillisten Einzelteilliste Typ SVW (Fortsetzung)
-
Seite 12: Typ Svp
Handelsübliche Teile sind im örtlichen Fachhandel erhältlich. Einzelteile 002 Deckel 003 Wärmedämm Matte oben 004 Wärmedämm Matte unten 005 Wärmedämm Mantel rechts 006 Abdeckleiste 007 Wärmedämm Mantel links 010 Tauchhülse 011 Thermometer 012 Schriftzug Viessmann Einzelteile ohne Abbildung 008 Montageanleitung A Typenschild... - Seite 13 Einzelteillisten Einzelteilliste Typ SVP (Fortsetzung)
-
Seite 14: Produktkennwerte
Produktkennwerte Produktkennwerte Bei der gemäß EnEV erforderlichen energetischen Bewertung von heiz und raumlufttechnischen Anlagen nach DIN V 4701 10 können bei der Bestimmung von Anlagenwerten für das Produkt Vitocell 050 die nachstehenden Norm kennwerte und Produktdaten verwendet werden (siehe Tabelle). Speicherinhalt Liter Bereitschafts Wärmeaufwand... -
Seite 15: Anhang
Anhang Protokoll Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:... -
Seite 16: Gültigkeishinweis
Vitocell 050, Typ SVP , 600 Liter Inhalt Best. Nr. 3003 624 900 Liter Inhalt Best. Nr. 3003 625 Viessmann Werke GmbH & Co KG D 35107 Allendorf Telefon:(0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 www.viessmann.de...
