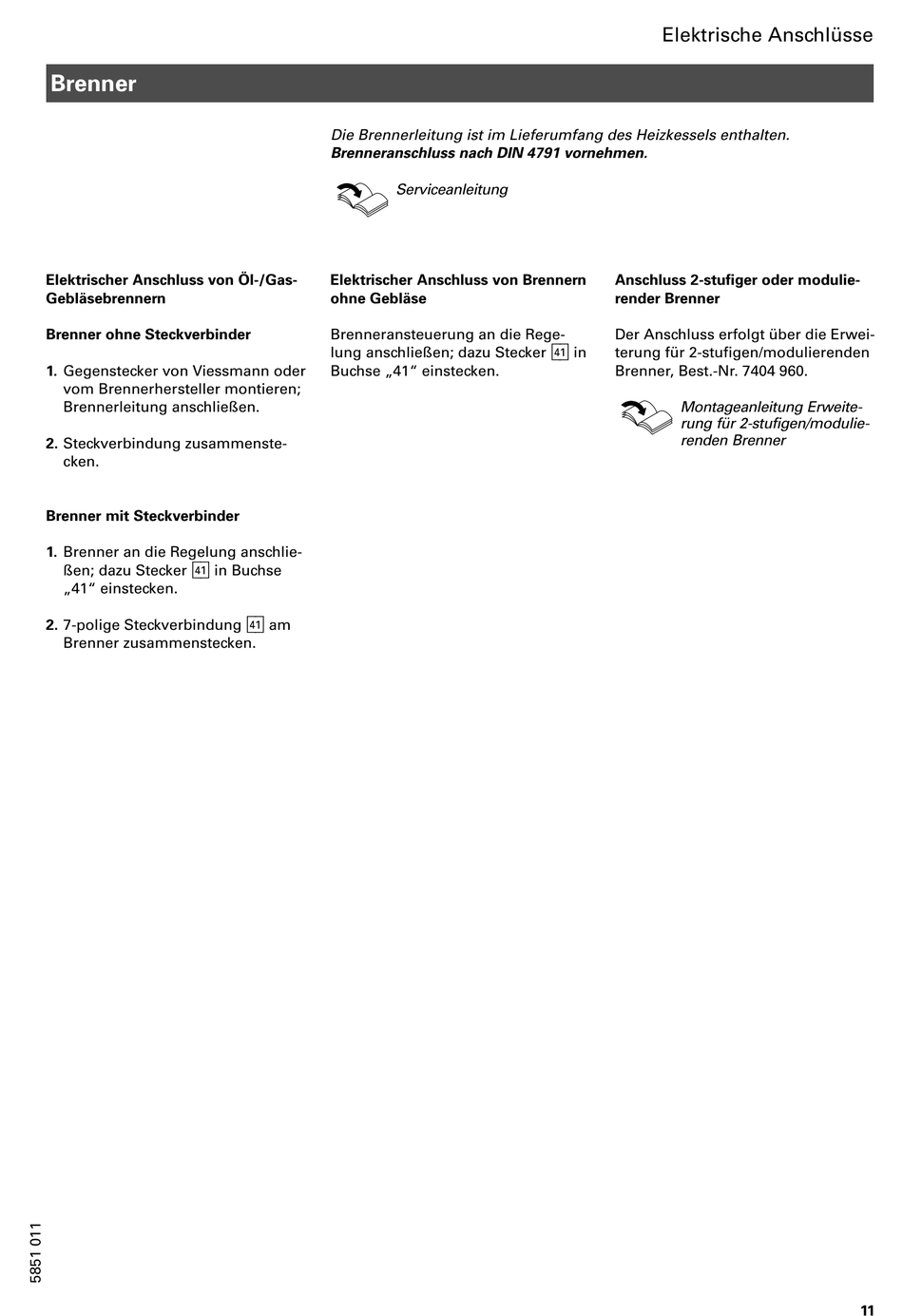

Brenner

Elektrischer Anschluss von Öl /Gas
Gebläsebrennern
Brenner ohne Steckverbinder
1. Gegenstecker von Viessmann oder
vom Brennerhersteller montieren;
Brennerleitung anschließen.
2. Steckverbindung zusammenste
cken.
Brenner mit Steckverbinder
1. Brenner an die Regelung anschlie
ßen; dazu Stecker fA in Buchse
41 einstecken.
2. 7 polige Steckverbindung fA am
Brenner zusammenstecken.
Die Brennerleitung ist im Lieferumfang des Heizkessels enthalten.
Brenneranschluss nach DIN 4791 vornehmen.
Serviceanleitung
Elektrischer Anschluss von Brennern
ohne Gebläse
Brenneransteuerung an die Rege
lung anschließen; dazu Stecker fA in
Buchse 41 einstecken.
Elektrische Anschlüsse
Anschluss 2 stufiger oder modulie
render Brenner
Der Anschluss erfolgt über die Erwei
terung für 2 stufigen/modulierenden
Brenner, Best. Nr. 7404 960.
Montageanleitung Erweite
rung für 2 stufigen/modulie
renden Brenner
11
