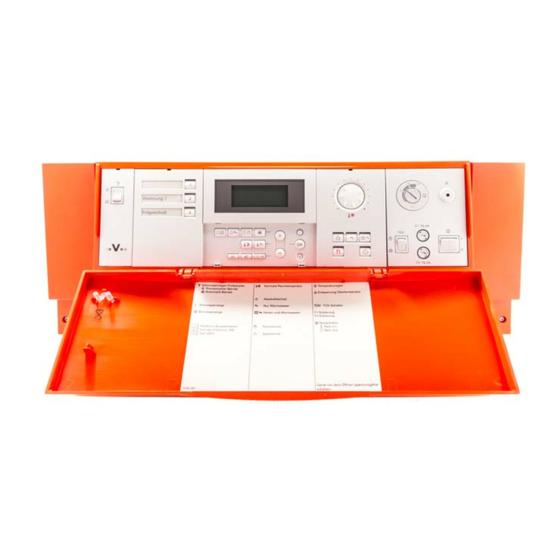

Bedienungsanleitung für den Anlagenbetreiber Vitotronic 200 Typ GW1 Witterungsgeführte, digitale Kesselkreisregelung VITOTRONIC 200 5581 392 4/2001 Ablagehinweis: Servicemappe...
Zuerst informieren Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Bei Gasgeruch Arbeiten am Gerät Bedingungen an den Aufstellraum H Nicht rauchen! Offenes Feuer und Montage, Erstinbetriebnahme, War H Keine Luftverunreinigungen durch Funkenbildung verhindern (z.B.
Sofort bedienen Wo Sie bedienen Alle Einstellungen an der Heizungsanlage können Sie zentral an der Regelung und der dort eingebauten Bedieneinheit vornehmen. Falls die Anlage eine Fernbedienung aufweist, können Sie die Einstellungen auch an der Fernbedienung vornehmen. Bedienungsanleitung der Fernbedienung Beachten Sie auch das Kapitel Besondere Anzeigen in dieser Anleitung.
Sofort bedienen Übersicht der Bedien und Anzeigeelemente (Fortsetzung) Weitere Symbole im Anzeigefenster Kontrasteinstellung im Anzeigefenster (erscheinen nicht ständig, sondern Klappe der Bedieneinheit öffnen und abhängig von der Anlagenausfüh d drücken, gleichzeitig mit a bzw. rung und vom Betriebszustand) b den Kontrast einstellen. e bei Frostgefahr s bei Raumbeheizung mit Grundeinstellung e...
Sofort bedienen Raumtemperatur ändern Im Betriebsprogramm Heizen und Warmwasser erfolgt Raumbeheizung mit abwechselnd normaler Raumtemperatur und reduzierter Raumtempera tur gemäß dem eingestellten Zeitprogramm (siehe Seite 11). Die gewünschte Raumtemperatur können Sie wie folgt einstellen: Normale Raumtemperatur (Tagtemperatur) ändern Werkseitige Grundeinstellung: Normale Raumtemp.
Komfortfunktionen nutzen Partybetrieb einstellen Schalten Sie den Partybetrieb ein, wenn Sie kurzzeitig und unabhängig vom eingestellten Betriebs und Zeitprogramm Heizen und Warmwasser (falls Warmwasser Speicher vorhanden) haben möchten. Partybetrieb aktivieren 1. Klappe der Bedieneinheit öffnen. 2. M drücken; die Taste wird Partybetrieb beleuchtet, im Anzeige fenster erscheint die...
Komfortfunktionen nutzen Sparbetrieb aktivieren Sparbetrieb ist nur im Betriebsprogramm rw möglich. Schalten Sie den Sparbetrieb ein, wenn Sie kurzzeitig im Heizbetrieb mit normaler Raumtem peratur besonders energiesparend heizen möchten. Im Sparbetrieb wird die eingestellte Raumtemperatur automatisch abgesenkt. Sparbetrieb aktivieren N drücken; die Taste wird beleuch Sparbetrieb tet, im Anzeigefenster erscheint für kurze Zeit die Anzeige für...
Ein und Ausschalten Heizungsanlage in Betrieb nehmen Die erstmalige Inbetriebnahme und Anpassung der Regelung an die örtlichen und baulichen Gegebenheiten müssen vom Heizungsfachbetrieb vorgenommen werden. 1. Druck der Heizungsanlage am Manometer kontrollieren: Steht der Zeiger unterhalb der roten Markierung, ist der Druck der Anlage zu niedrig, dann bitte Wasser nachfüllen oder Ihren Heizungsfachbetrieb benachrich...
Einstellungen Zeitprogramme Sie können Zeitprogramme für die Raumbeheizung, die Warmwasserberei tung (falls Warmwasser Speicher vorhanden) und die Zirkulationspumpe (falls vorhanden) einstellen. Die Zirkulationspumpe stellt sicher, dass an den Zapfstellen kurzfristig warmes Wasser zur Verfügung steht. Ein Zeitprogramm besteht aus 4 Zeitphasen, d.h. H bei der Raumbeheizung kann bis zu 4 mal pro Tag zwischen Normaler Raumtemperatur"...
Seite 12
Einstellungen Zeitprogramme (Fortsetzung) Zeitprogramm für die Raumbeheizung ändern und abfragen 11. Klappe der Bedieneinheit öffnen. 12. A drücken; im Anzeigefenster Wenn Sie die Einstellungen für das erscheint die Anzeige für Zeitprogramm beenden möchten, Zeitprogramm Heizen. erneut A drücken (siehe Seite 13). 13.
Seite 13
Einstellungen Zeitprogramme (Fortsetzung) Zeitprogramm für die Raumbeheizung ändern und abfragen (Fortsetzung) Vorzeitiges Beenden des Einstellvorganges 1. A drücken; die Anzeige wechselt auf Beenden? Ja. 2. d zur Bestätigung drücken; die Anzeige wechselt auf die Angabe der Kessel temperatur. Zeitphasen abfragen Wie Seite 12 beschrieben vorgehen, ohne jedoch a und b zu betätigen.
Seite 14
Einstellungen Zeitprogramme (Fortsetzung) Zeitprogramm für Warmwasserbereitung und Zirkulationspumpe ändern und abfragen Im Zeitprogramm für die Warmwasserbereitung und die Zirkulationspumpe ist Automatik Betrieb eingestellt, d.h. die Warmwasserbereitung erfolgt parallel zum Zeitprogramm für die Raumbeheizung, beginnt jedoch 30 Minu ten früher. Die Zirkulationspumpe läuft parallel zum Zeitprogramm für die Warmwasserbereitung.
Seite 15
Einstellungen Zeitprogramme (Fortsetzung) Zeitprogramm für Warmwasserbereitung und Zirkulationspumpe ändern und abfragen (Fortsetzung) 15. a/b drücken, bis im Anzeige Hinweis! fenster Wenn für einzelne Wochentage H 1-7" erscheint, wenn unterschiedliche Zeitphasen einge Zeitpro. Warmwass. Sie für alle Wochentage stellt sind und Sie möchten wieder gleiche Zeitphasen ein für alle Wochentage gleiche Zeit stellen möchten...
Seite 16
Einstellungen Zeitprogramme (Fortsetzung) Zeitprogramm für Warmwasserbereitung und Zirkulationspumpe ändern und abfragen (Fortsetzung) Vorzeitiges Beenden des Einstellvorganges 1. B drücken; die Anzeige wechselt auf Beenden? Ja. 2. d zur Bestätigung drücken; die Anzeige wechselt auf die Angabe der Kessel temperatur. Zeitphasen abfragen Wie Seite 15 beschrieben vorgehen, ohne jedoch a und b zu betätigen.
Einstellungen Warmwassertemperatur ändern 11. Klappe der Bedieneinheit öffnen. 12. F drücken; im Anzeigefens WW Temp. Soll ter blinkt der bisher ein gestellte Temperaturwert. ºC 13. a/b drücken, bis gewünschter Temperaturwert erscheint. 14. d zur Bestätigung drücken; der Temperaturwert blinkt nicht mehr und ist gespeichert.
Seite 18
Einstellungen Energiesparenden Betrieb für die Urlaubszeit einstellen (Fortsetzung) 1. Klappe der Bedieneinheit öffnen. 2. H drücken; im Anzeigefens ter erscheint die Anzeige Ferienprogramm. 3. d drücken; die Anzeige Wenn Sie das Ferienprogramm DAbreisetag wechselt auf den während der Einstellung löschen Abreisetag (aktuelles wollen, erneut H drücken und Datum).
Einstellungen Uhrzeit und Datum umstellen Uhrzeit und Datum sind werkseitig eingestellt und können manuell geän dert werden. In Verbindung mit einem Funkuhrempfänger (Zubehör) ist die manuelle Einstellung nicht notwendig. 1. Klappe der Bedieneinheit öffnen. Uhrzeit 2. D drücken; im Anzeigefens ter erscheint die Uhrzeit.
Einstellungen Heizverhalten des Heizkessels ändern Das Heizverhalten des Heizkessels wird von der Außentemperatur und den Einstellungen des Niveaus und der Neigung der Heizkennlinie beeinflußt. Heizkennlinien stellen den Zusammenhang zwischen Außentemperatur und Kesselwasser bzw. Vorlauftemperatur dar. Vereinfacht: je niedriger die Außentemperatur, desto höher die Kesselwasser bzw. Vorlauftemperatur. Sie können die Einstellung der Heizkennlinie ändern, wenn die Raumtemperatur über einen längeren Zeitraum der Heizperiode nicht Ihren Wünschen entspricht.
Seite 21
Einstellungen Heizverhalten des Heizkessels ändern (Fortsetzung) Heizverhalten ändern durch Einstellen der Heizkennlinie 1. Klappe der Bedieneinheit öffnen. 2. I drücken für Neigung Als Einstellhilfe benutzen Sie bitte Neigung bzw. die Tabelle Heizverhalten ändern, drücken für Niveau. wenn ... auf Seite 22. 3.
Einstellungen Heizverhalten ändern (Fortsetzung) Heizverhalten ändern, wenn ... Maßnahme Beispiel ... die erzeugte Kesselwassertempe Stellen Sie die Neigung der ratur in der kalten Jahreszeit zu Heizkennlinie auf den Neigung gering ist nächsthöheren Wert ... die erzeugte Kesselwassertempe Stellen Sie die Neigung der ratur in der kalten Jahreszeit zu Heizkennlinie auf den Neigung...
Abfragen Temperaturen und Betriebszustände abfragen Je nach angeschlossenen Komponenten und vorgenommenen Einstellungen können Sie momentane Temperaturen und Betriebszustände abfragen: H Teilnehmer Nr. in Verbindung mit Heizkreisregelung Vitotronic 050 H Ferienprogramm wenn eingegeben mit Ab und Rückreisetag H Ferienprogramm aktiv wenn Ferienprogramm aktiviert ist H Außentemperatur H Kesseltemperatur H Abgastemperatur...
Was tun, wenn ... Besondere Anzeigen Bitte lassen Sie von Ihrem Heizungs MWartung fachbetrieb eine Wartung durchführen. ºC Einstellungen sind nicht an der Rege Beispiel Fernbedienung lung, sondern nur an der Fernbedie Normale Raumtemperatur am nung möglich. Drehknopf ts kann nur an der Fernbedienung eingestellt werden.
Was tun, wenn ... Diagnose und Behebung Liegt eine Störung an der Heizung vor, wird diese im Anzeigefenster und durch Blinken der roten Störungsanzeige (siehe Seite 5) angezeigt. DStörung Sie können selbst anhand einer Abfrage den Störungscode ablesen und die ºC sen Ihrem Heizungsfachbetrieb nennen.
Seite 26
Was tun, wenn ... Diagnose und Behebung (Fortsetzung) Was tun, wenn ... Ursache Behebung ... die Heizungsanlage nicht in Netzschalter 8 an der Regelung Einschalten Betrieb geht ausgeschaltet Hauptschalter, falls vorhanden, Hauptschalter einschalten (außerhalb des Aufstellraumes) ist abgeschaltet Sicherung in der Stromkreisvertei Heizungsfachbetrieb benachrich lung (Haussicherung) oder in der tigen...
Seite 27
Was tun, wenn ... Diagnose und Behebung (Fortsetzung) Was tun, wenn ... Ursache Behebung ... der Brenner nicht startet; rote Fehlstart des Brenners Neuer Startversuch durch Drücken Störungsanzeige an der des Entstörknopfes bei Gebläse Regelung (siehe Seite 5) blinkt brenner vorn an der Brennerhaube, und Störlampe am Brenner rot bei atmosphärischem Brenner am leuchtet...
Wartungshinweise/Tipps zum Energiesparen Wartungs , Reinigungs und Entsorgungshinweise Wartung Heizkessel Reinigung Die Wartung einer Heizungsanlage Jeder Heizkessel muss in bestimm Die Geräte können mit einem ist durch die Heizungsanlagen Ver ten Zeitabständen gereinigt werden, handelsüblichen Haushaltsreiniger (kein Scheuermittel) gereinigt ordnung und die Normen DIN 4755, sonst steigt mit zunehmender Ver DIN 4756 und DIN 1988 8 vorge schmutzung die Abgastemperatur...
Seite 29
Stichwortverzeichnis Stichwortverzeichnis Abfragen von Temperaturen und Heizen und Warmwasser, 6 Schaltzeiten, 11 Betriebszuständen, 23 Heizenergie sparen, 9 Sensorfehleranzeige, 25 Abgasgeruch, 2 Heizkennlinie, 5, 20 Sicherheitshinweise, 2 Abgastemperatur, 28 Heizungsanlage in Betrieb/außer Sommerbetrieb, 6 Abschaltbetrieb, 6, 17 Betrieb nehmen, 10 Sparbetrieb û, 9 Anzeigeelemente, 5, 6 Heizverhalten, 20 Sprachumstellung, 19...
Seite 30
5581 392 Technische Änderungen vorbehalten! Gedruckt auf umweltfreundlichem, chlorfrei gebleichtem Papier...
