4. Het in elkaar zetten van de nachttafel

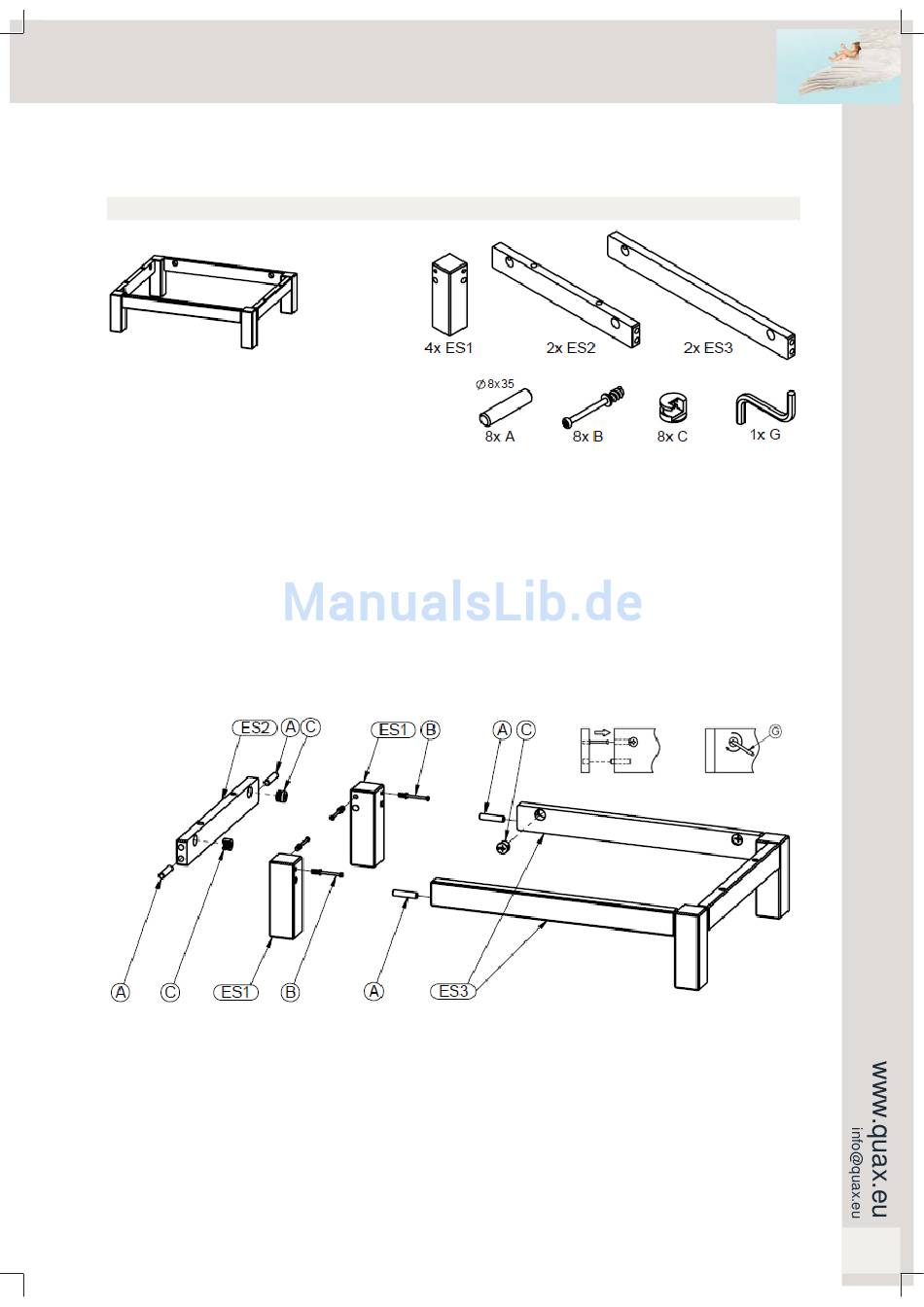

Stap 1 : Gebruik beide lange dwarsbalken ES3, beide korte dwarsbalken ES2, acht excentrieken C, de vier
poten ES1, acht verbindingsbouten B en acht houten drevels A.
Duw twee excentrieken (C) in de boringen aan de binnenkant van de dwarsbalken (ES2 en ES3). Duw een
houten drevel (A) vast in de boringen op de uiteinden van alle dwarsbalken. Draai twee verbindingsbouten
(B) vast in de boringen aan de binnenkant van de poten (ES1).
Stap 2 : Gebruik de onderdelen van stap 1
Duw de poten (ES1) met hun verbindingsbouten in de boringen en over de drevels van de korte dwars-
balken (ES2). Draai de excentrieken vast. Duw de lange dwarsbalken (ES3) met hun drevels in de bo-
ringen en over de verbindingsbouten van een pootonderstel. Draai de excentrieken vast. Duw het ander
pootonderstel met zijn verbindingsbouten in de boringen en over de houten drevels van de lange dwars-
balken. Draai de excentrieken vast.
Nachttafel met een open vak en lade
Nachttisch mit Fach und Schublade
Table de nuit avec casier et tiroir
Night table with a drawer
