Quax INDIGO Bauanleitung Seite 15

INDIGO
54 05 21xx

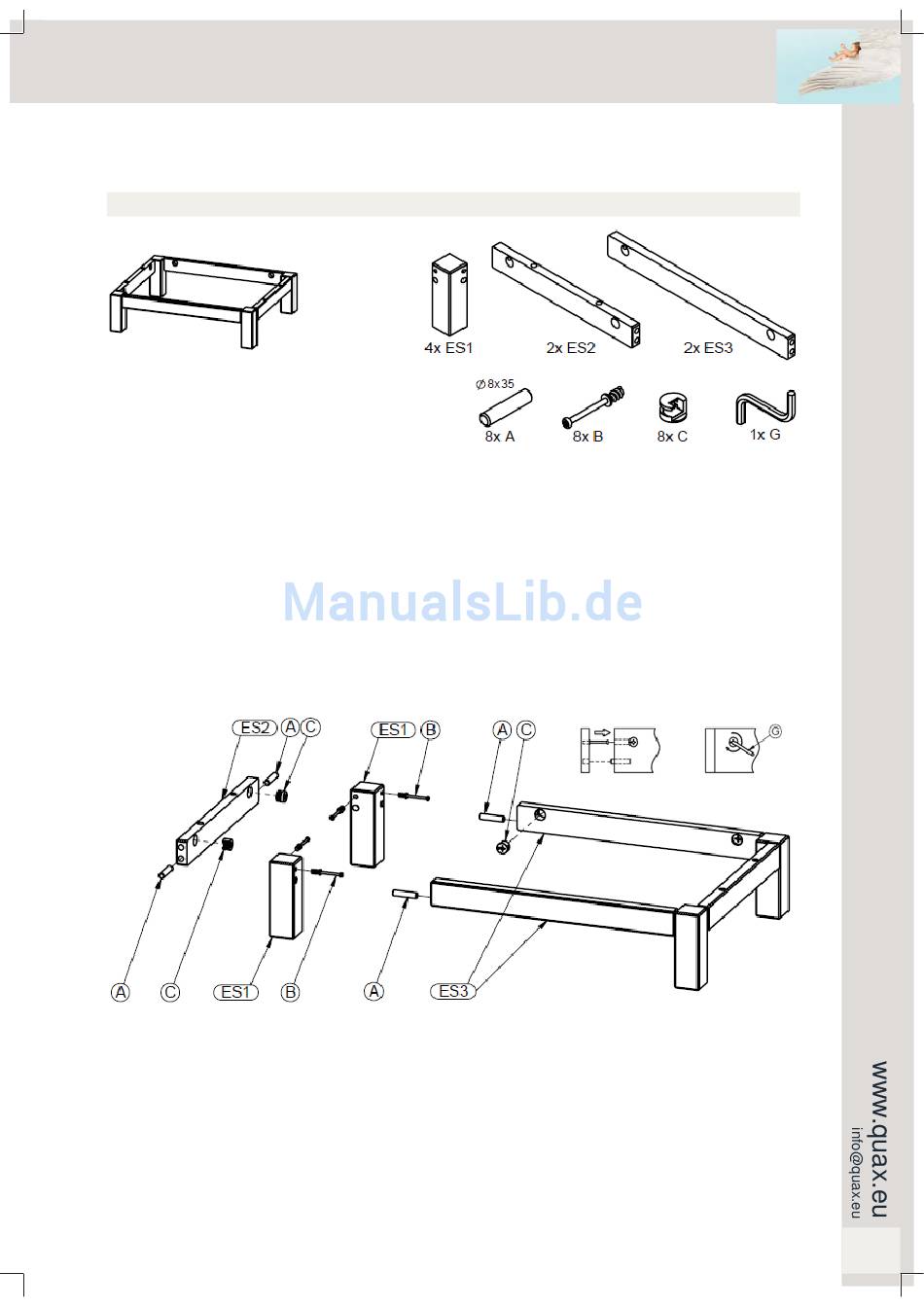

4. Montage de la table de nuit
Etape 1 : Utilisez les deux traverses longues ES3, les deux traverses courtes ES2, huit excentriques C,
les quatre pieds ES1, huit boulons de raccord B et huit chevilles en bois A
Poussez deux excentriques (C) dans les perçages prévus à l'intérieur des traverses (ES2 et ES3). Pous-
sez une cheville en bois (A) dans les perçages sur les extrémités des traverses. Fixez deux boulons de
raccord (B) dans les perçages à l'intérieur des pieds (ES1).
Etape 2 : Utilisez les pièces de l'étape 1
Poussez les pieds (ES1) avec leurs boulons de raccord dans les trous et à travers les chevilles en bois des
traverses courtes (ES2). Serrez les excentriques. Poussez les traverses longues (ES3) avec leurs che-
villes dans les trous et à travers les boulons de raccord d'un piètement. Serrez les excentriques. Poussez
l'autre piètement avec ses boulons dans les trous et à travers les chevilles des traverses longues. Serrez
les excentriques.
Nachttafel met een open vak en lade
Nachttisch mit Fach und Schublade
Table de nuit avec casier et tiroir
Night table with a drawer
