Aufstellung

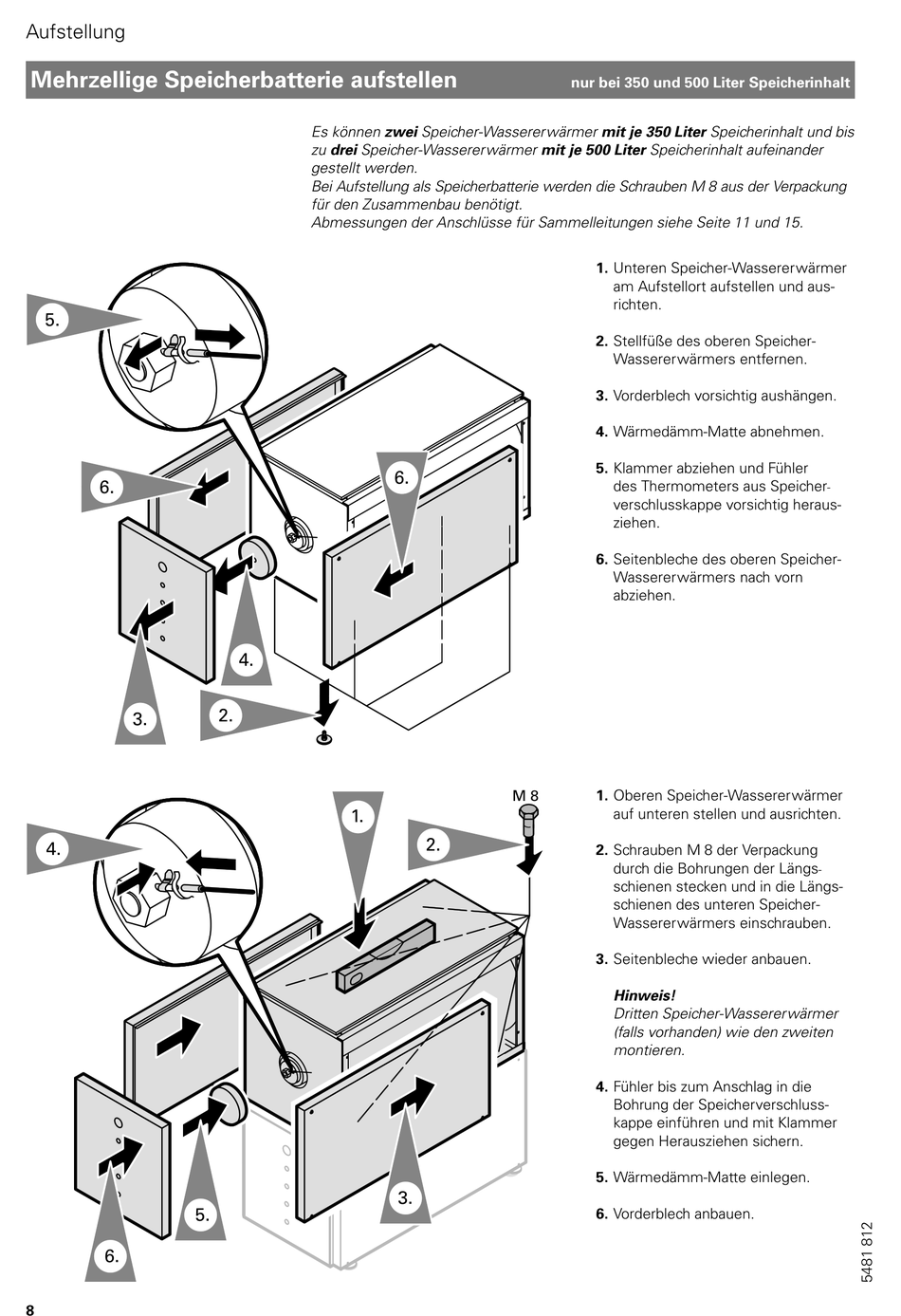

Mehrzellige Speicherbatterie aufstellen

5.
6.
3.
4.
5.
6.
8
Es können zwei Speicher Wassererwärmer mit je 350 Liter Speicherinhalt und bis
zu drei Speicher Wassererwärmer mit je 500 Liter Speicherinhalt aufeinander
gestellt werden.
Bei Aufstellung als Speicherbatterie werden die Schrauben M 8 aus der Verpackung
für den Zusammenbau benötigt.
Abmessungen der Anschlüsse für Sammelleitungen siehe Seite 11 und 15.
4.
2.
1.
6.
M 8
2.
3.
nur bei 350 und 500 Liter Speicherinhalt
1. Unteren Speicher Wassererwärmer
am Aufstellort aufstellen und aus
richten.
2. Stellfüße des oberen Speicher
Wassererwärmers entfernen.
3. Vorderblech vorsichtig aushängen.
4. Wärmedämm Matte abnehmen.
5. Klammer abziehen und Fühler
des Thermometers aus Speicher
verschlusskappe vorsichtig heraus
ziehen.
6. Seitenbleche des oberen Speicher
Wassererwärmers nach vorn
abziehen.
1. Oberen Speicher Wassererwärmer
auf unteren stellen und ausrichten.
2. Schrauben M 8 der Verpackung
durch die Bohrungen der Längs
schienen stecken und in die Längs
schienen des unteren Speicher
Wassererwärmers einschrauben.
3. Seitenbleche wieder anbauen.
Hinweis!
Dritten Speicher Wassererwärmer
(falls vorhanden) wie den zweiten
montieren.
4. Fühler bis zum Anschlag in die
Bohrung der Speicherverschluss
kappe einführen und mit Klammer
gegen Herausziehen sichern.
5. Wärmedämm Matte einlegen.
6. Vorderblech anbauen.
