ESI MAYA44 USB
1. Monitor Bereich
In diesem Bereich kann die Mithörlautsärke für die Eingangssignale geregelt warden. Die einzelnen
Eingangskanäle können individuell mitgehört werden, die tatsächlichen Eingangspegel werden
jedoch nicht verändert – selbst wenn der Pegel hier stummgeschaltet wird (Mute), kann das Signal
trotzdem aufgezeichnet werden – es ist nur nicht mehr gleichzeitig über den Ausgang zu hören.
2. Input Bereich
In diesem Bereich kann der tatsächliche Eingangspegel gesteuert werden. Alle 4 Eingänge warden
über einen Satz Regler kontrolliert.
3. Output Bereich
Hier kann die Wiedergabelautstärke in Summe eingestellt werden (über einen einzelnen
Stereoregler). Das Ausgangssignal für den digitalen Ausgang wird durch diesen Regler nicht
verändert. Die Wiedergabelautstärke des Monitorsignals sowie die Lautstärke der abgespielten
Audiodaten wird durch diesen Regler beeinflusst.
Bitte beachten Sie, dass der Kopfhörerausgang die Summe der Ausgänge 1,2 und 3,4 ausgibt.
Beachten Sie auch, dass der digitale Ausgang und der Kopfhörerausgang den gleichen Anschluss
verwenden und somit nicht gleichzeitig genutzt werden können.
Der Gang Modus verbindet die Fader für den linken und den rechten Kanal, um ein Stereosignal zu
steuern. Deaktivieren Sie Gang, falls beide Kanäle getrennt gesteuert werden sollen.

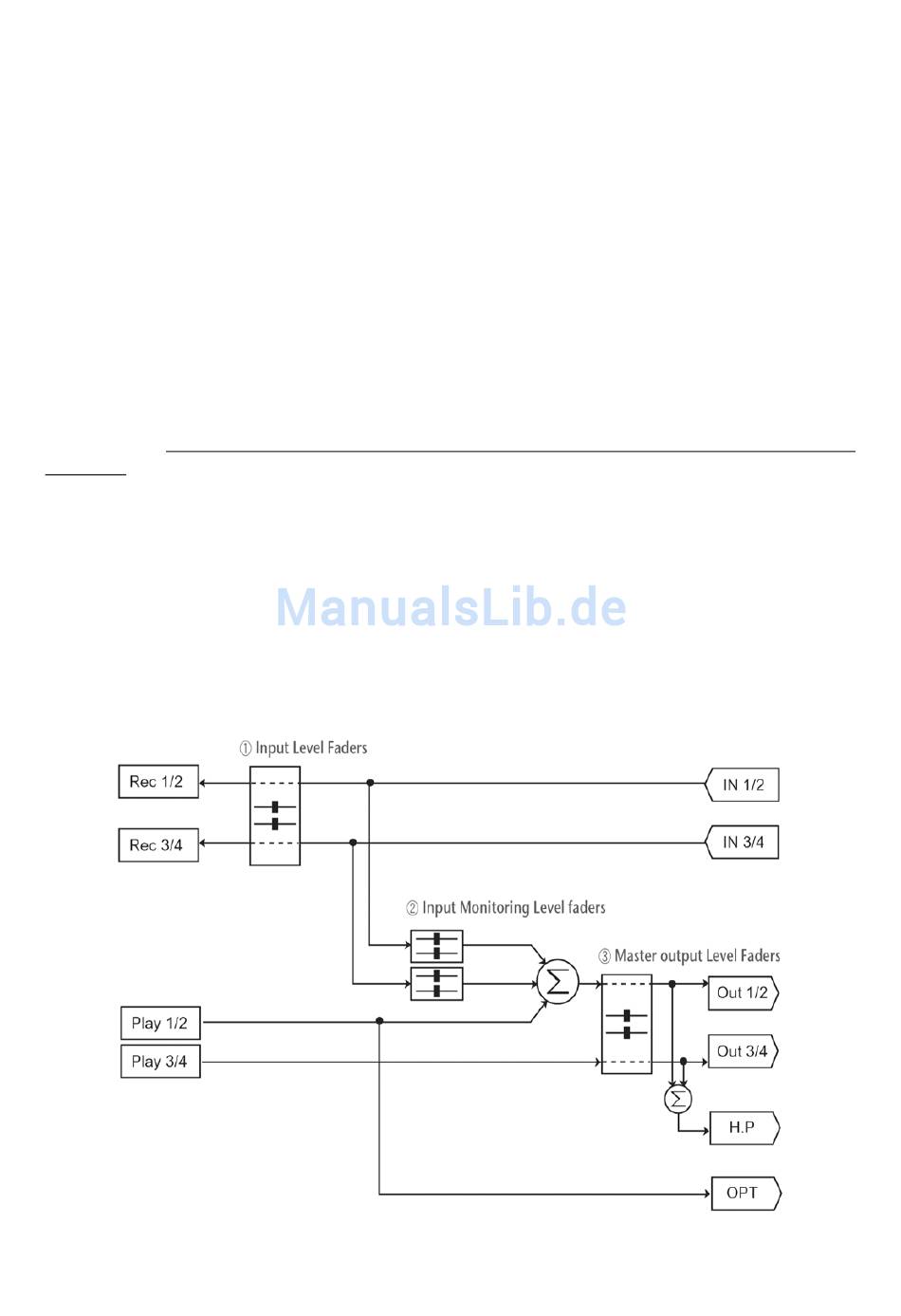

Blockdiagramm

10
