U46DJ
INDEX
1. Einführung.................................................................................................................................... 2
1.1. Inhalt der Verpackung ........................................................................................................... 2
1.2. Leistungsmerkmale ............................................................................................................... 3
2. Beschreibung des U46DJ ............................................................................................................. 4
2.1. Frontseite ............................................................................................................................... 4
2.2. Rückseite ............................................................................................................................... 5
2.3. Verbindung mit externen Geräten ......................................................................................... 6
3. Hardware Installation ................................................................................................................. 7
3.1. Minimale Systemanforderungen ........................................................................................... 7
3.2. Installation ............................................................................................................................. 7
4. Treiberinstallation ....................................................................................................................... 8
5. U46DJ Control Panel ................................................................................................................. 12
5.1. Pull Down Menü ................................................................................................................. 12
5.2. Input Bereich ....................................................................................................................... 14
5.3. Output Bereich .................................................................................................................... 15
6. Einstellungen in Anwendungen ................................................................................................ 16
6.1. Windows Multimedia Setup................................................................................................ 16
6.2. Latenzeinstellungen bei ASIO Anwendungen .................................................................... 17
6.3. Tracktion ............................................................................................................................. 18
6.4. Cubase und Nuendo............................................................................................................. 19
6.5. Wavelab............................................................................................................................... 20
6.6. BPM Studio ......................................................................................................................... 21
7. Technische Spezifikationen ....................................................................................................... 22
END USER WARRANTY ............................................................................................................ 24
V.1 Juli 2005
ESI
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ESI U46DJ
Inhaltszusammenfassung für ESI U46DJ
-
Seite 1: Inhaltsverzeichnis
INDEX 1. Einführung............................ 2 1.1. Inhalt der Verpackung ......................2 1.2. Leistungsmerkmale ....................... 3 2. Beschreibung des U46DJ ......................4 2.1. Frontseite ..........................4 2.2. Rückseite ..........................5 2.3. Verbindung mit externen Geräten ..................6 3. Hardware Installation ......................... 7 3.1. -
Seite 2: Einführung
1. Einführung Danke das Sie sich für das ESI U46DJ entschieden haben. U46DJ ist ein portables Recordinginterface für Laptop- und Desktop-Computer. Es stellt 4 Eingangs- und 6 Ausgangskanäle mit einem separaten Mix-Ausgang zur Verfügung. Mit seinen 2 Phono-Eingängen ist es die perfekte Lösung für digitale DJ-Anwendungen, mit Kompatibilität zu wichtigen DJ-Anwendungen. -
Seite 3: Leistungsmerkmale
U46DJ 1.2. Leistungsmerkmale - 4-In, 6-Out USB-Audiointerface mit vielen Anwendungsmöglichkeiten - 2 Phono-Eingänge (Stereo) und 4 Line-Eingänge (Mono) - Mikrofoneingang mit Gainregelung - +48V Phantomspeisung für Kondensatormikrofone - direkter Instrumenteneingang für E-Gitarre (Hi-Z) mit Gainregelung - 6 Line-Ausgänge und zusätzlich separater Mix-Ausgang - Kopfhörerausgang mit Gainregelung... -
Seite 4: Beschreibung Des U46Dj

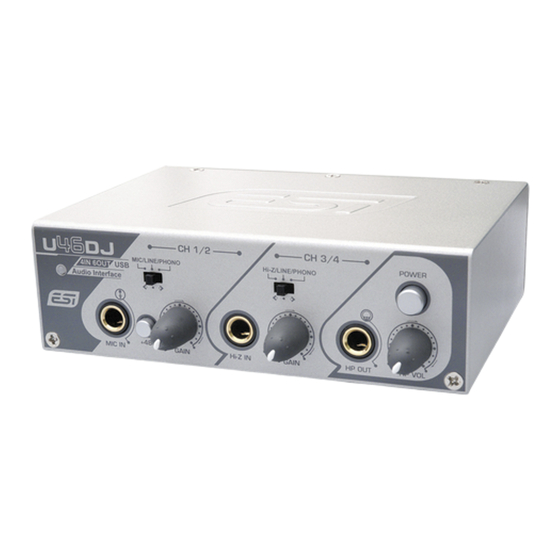

U46DJ 2. Beschreibung des U46DJ 2.1. Frontseite (1) Kanal 1/2 (Ch 1/2) Eingangs Anschluß - Eingangsquellen Wahlschalter (MIC/LINE/PHONO): Hier können Sie die Eingangsquelle für den Kanal 1/2 auswählen. - Mikrofon Eingangsanschluß (MIC IN): An diesen symmetrischen 1/4 Anschluß kann das Mikrofon angeschlossen werden. -
Seite 5: Rückseite
Die Phono-Eingänge arbeiten mit einer RIAA Entzerrung optimiert für Plattenspieler mit “Moving Magnet” Tonabnehmersystemen. (4) Ausgang 1~6: Sie können diese Ausgänge verwenden, um verschiedene Geräte an das U46DJ anzuschließen oder um ein 5.1 DVD Surround Signal auszugeben. (5) Mix Ausgang: Sie können alle Ein- und Ausgänge über den Mix Ausgang überwachen (Monitoring). -
Seite 6: Verbindung Mit Externen Geräten
U46DJ 2.3. Verbindung mit externen Geräten Das U46DJ ist ein Teil eines digitalen Multimedia Audio Equipment, was bedeutet, dass es viele verschiedene Möglichkeiten gibt, andere Geräte mit dem U46DJ zu verbinden. Die untere Grafik beschreibt, welche Geräte an das U46DJ angeschlossen werden können. -
Seite 7: Hardware Installation
Suchen Sie einen freien USB Anschluß an Ihrem Computer, diesen finden Sie in der Regel auf der Rückseite Ihres Computers. Stecken Sie den USB Stecker (Typ A Stecker) des U46DJ’s in einen freien USB Anschluß Ihres Computers. Schalten Sie den Power Knopf des U46DJ’s an, die Power LED an der Frontseite sollte nun leuchten. -
Seite 8: Treiberinstallation
6 Ausgänge benötigen, können Sie die 48 kHz Sample Rate belassen. Wenn Sie jedoch alle 6 Ausgänge brauchen, dann sollten Sie den Treiber mit einer Sample Rate von 44.1 kHz verwenden. - Der WDM Treiber ‘U46DJ’ ist auf 44.1 kHz festgelegt, der WDM Treiber ‘U46DJ(2)’ auf 48 kHz. - Seite 9 U46DJ 2. Installation des mitgelieferten U46DJ Treibers. Legen Sie die ESI Treiber CD in Ihr CD-Rom Laufwerk. Wir empfehlen den U46DJ Ordner mit den gesamten Treiberdateien auf die Festplatte zu kopieren. Öffnen Sie den U46DJ Ordner und klicken auf „setup.exe“ anschließend sehen Sie die...
- Seite 10 U46DJ 3. Klicken Sie auf “Next” und folgen den Anweisungen auf dem Bildschirm.
- Seite 11 U46DJ 4. Nun überprüfen Sie bitte ob das Icon unten rechts in der Taskleiste zu sehen ist.
-
Seite 12: U46Dj Control Panel
Nach einer erfolgreiche Installation der U46DJ Hard- und Software können Sie das Icon unten rechts in der Taskleiste sehen. Wenn Sie auf das Icon klicken, öffnet sich das U46DJ Control Panel. 5.1. Pull Down Menü Das U46DJ Control Panel besitzt ein Pull Down Menü welches das Konfigurationsmenü enthält. - Seite 13 U46DJ (4) Help – About Hier können Sie die Treiber Informationen überprüfen. (5) Help – Block Diagram Hier können Sie zu jeder Zeit den Signalfluß des U46Dj sehen.
-
Seite 14: Input Bereich
Kanals 3/4 ist bei 0dB fixiert. Die Zahl unter den Regler zeigt den Pegel in dB an. (2) Eingangsquellen Anzeige Hier können Sie die gegenwärtig ausgewählte Eingangsquelle überprüfen, welche über den Eingangsquellen Wahlschalter der auf der Frontseite des U46DJ zu finden ist und ausgewählt werden kann. Input CH 1/2... -
Seite 15: Output Bereich
U46DJ 5.3. Output Bereich (1) Output 1/2, 3/4, 5/6 Hier können Sie den Pegel des Ausgangssignals für jeden Kanal einstellen. Dieser Pegel kann über die Fader sowohl mit dem Scrollrad der Maus, als auch mit den Cursor Tasten eingestellt werden, die Zahl unter den Regler zeigt den Pegel in dB. -
Seite 16: Einstellungen In Anwendungen
Systemsteuerung -> Sounds und Audiogeräte -> Audio und wählen Sie den U46DJ(44.1 kHz) oder U46DJ(2) (48 kHz) Treiber bei der Soundwiedergabe und Soundaufnahme als Standardgerät aus. * Der WDM Treiber ‘U46DJ’ ist auf 44.1 kHz festgelegt, der WDM Treiber ‘U46DJ(2)’ auf 48 kHz. -
Seite 17: Latenzeinstellungen Bei Asio Anwendungen
6.2. Latenzeinstellungen bei ASIO Anwendungen Drücken Sie auf den ASIO Control Panel Button (oder Config) in einer ASIO Anwendung um die Latenz-Einstellungen des U46DJ vorzunehmen. Merke, ‘Enable Input’ sollte stets aktiviert sein. Hier können Sie zwischen den verschiedenen Speichergrößen (Buffer Size) wählen. Normalerweise ist eine niedrigere Latenz sinnvoll, wenn mit Softwaresynthesizern gearbeitet wird oder wenn Sie Audiosignal mit Ihrer Audiosoftware in Echtzeit bearbeiten möchten. -
Seite 18: Tracktion
Tracktion gestartet haben, wählen Sie ‘Settings’ dann ‘audio devices’. Wählen Sie ASIO 2.0 – U46DJ als Playback (Wiedergabe) und Record (Aufnahme) Quelle, wie es unten zu sehen ist. Auch hier ist aufgrund des USB 1.1 Treibers die Audioausgabe bei 48 kHz Sample Rate auf 4 Kanäle beschränkt. -
Seite 19: Cubase Und Nuendo
6.4. Cubase und Nuendo Nachdem Sie Cubase oder Nuendo gestartet haben, gehen Sie zum ‘Device Setup’ ->’VST Multitrack’. Wählen Sie ‘ASIO 2.0 –ESI U46DJ_44.1kHz’ oder ‘ASIO 2.0 –ESI U46DJ_48kHz’ als ASIO Driver (Treiber). Auch hier sind die Ausgänge bei 48kHz Sample Rate auf 4 Kanäle beschränkt. -
Seite 20: Wavelab
6.5. Wavelab Nachdem Sie WaveLab gestartet haben, gehen Sie auf ‘Option’ -> ‘Preferences’ -> ‘Audio Card’. Wählen Sie ‘ASIO 2.0 –ESI U46DJ_44.1kHz’ oder ‘ASIO 2.0 –ESI U46DJ_48kHz’ als ASIO Driver (Treiber). Anmerkung: Wenn Sie die den ASIO Control Panel Button drücken, öffnet sich die ASIO Latenz-... -
Seite 21: Bpm Studio
Einstellungen ein wie es auf den unteren Bildern zu sehen ist. Wählen Sie den ‘ASIO Driver’ im Treiber (Driver) Menü. Anmerkung: Das U46DJ ist mit BPM Studio ab V4.2 und vielen anderen DJ Softwareanwendungen getestet worden. Wir haben jedoch festgestellt, dass das U46DJ (zur Zeit der Drucklegung dieses... -
Seite 22: Technische Spezifikationen
U46DJ 7. Technische Spezifikationen Interface - USB Spec Ver1.1, USB Audio Class Spec Ver1.0 Software Spezifikation - OS: Windows®XP - Treiber: WDM, ASIO Driver - Sampling Rate: 44.1 kHz (4 In / 6 Out) 48 kHz (4 In / 4Out) - Auflösung: 16 Bits... - Seite 23 U46DJ ADC Spezifikationen - Dynamic Range: 85dB A-Weighted (Typical) - Frequency Response: 20 ~ 20 kHz (+/- 0.25dB MAX, @ fs=48 kHz) - Auflösung: 18 Bits DAC Spezifikationen - Dynamic Range: 87dB A-Weighted (Typical) - Frequency Response: 20 ~ 20 kHz ((+/- 0.25dB MAX, @ fs=48 kHz) - Auflösung: 20 Bits...
-
Seite 24: End User Warranty
End User Warranty ESI warrants this product, under normal use, to be free of defects in materials and workmanship for a period of One(1) year from date of purchase, so long as: the product is owned by the original purchaser, with proof of purchase from an authorized ESI dealer. This warranty explicitly excludes power supplies and included cables which may become defective as a result of normal wear and tear.
