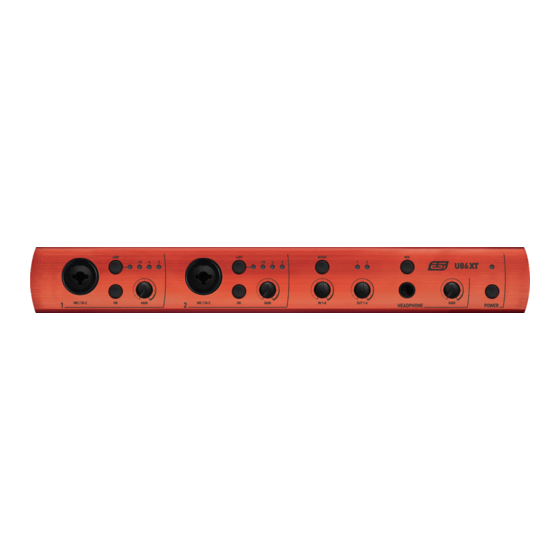

- Seite 1 Professional 24-bit USB Audio Interface Benutzerhandbuch...
- Seite 2 ESI - Copyright © 2017 1. Auflage, Mai 2017 www.esi-audio.de...
-
Seite 3: Inhaltsverzeichnis
U86 XT INDEX 1. Einführung ............................ 4 1.1 Leistungsmerkmale .............................. 4 2. Installation ............................ 7 2.1 Systemanforderungen ............................7 2.2 Hardwareinstallation ............................7 2.3 Treiber- & Softwareinstallation ........................... 7 2.3.1 Installation unter Windows ..........................7 ... -
Seite 4: Einführung
U86 XT 1. Einführung U86 XT ist ein USB 2.0 Hi-Speed Audiointerface für Mac und PC der nächsten Generation, das spürbar bessere Leistung für bessere Ergebnisse bietet. Das Interface stellt nicht weniger als 8 Eingangs- und 6 Ausgangskanäle bereit, die alle gleichzeitig genutzt werden können. - Seite 5 U86 XT LED daneben. Bitte nutzen Sie für Mikrofone den XLR-Anschluss und E-Gitarren den Klinkenanschluss. 3. MONO Schalter, ermöglicht es, einen Mixdown von Kanal 1 und 2 zu einem doppelten Stereosignal zu erzeugen (d.h. Eingang 1 wird zu Eingang 2 und Eingang 2 zu Eingang 1 gemischt), für den Monitormix.
- Seite 6 U86 XT Üblicherweise wird dieser Anschluss mit Ihren Studiomonitore verbunden, wenn Sie den integrierten Monitormixer nutzen möchten. 14. Line-Ausgänge Kanal 1 bis 6, diese symmetrischen / unsymmetrischen 6.3mm Klinken- anschlüsse liefern jeweils ein unabhängiges analoges Ausgangssignal. Wenn Sie den Monitormixer von U86 XT nicht nutzen, dann schließen Sie normalerweise Ihre Studiomonitore über Ausgang 1/2 an.
-
Seite 7: Installation
Nach dem Anschluss von U86 XT wird das Betriebssystem automatisch eine neue Hardware erkennen. Um die Hardware zu nutzen, müssen Sie unseren Treiber installieren. Wir empfehlen dringend, den neuesten Treiber von unserer Webseite www.esi-audio.de herunterzuladen, um U86 XT einzurichten. Der aktuelle Treiber auf unserer Webseite ist neuer im Vergleich zum Inhalt der mitgelieferten Installations DVD. - Seite 8 U86 XT Installations-DVD. Beim Start der Installation zeigt Windows unter Umständen einen Sicherheitshinweis an. Stellen Sie sicher, dass Sie die Installation zulassen. Der folgende Dialog links erscheint dann. Klicken Sie auf Next und der Dialog rechts wird angezeigt: Bestätigen Sie diesen durch Klick auf Install. Jetzt werden Dateien kopiert und nach einiger Zeit erscheint das folgende neue Fenster: Bestätigen Sie dieses durch Klick auf Weiter.
-
Seite 9: Installation Unter Mac Os X
Windows wird dann automatisch die Einrichtung vornehmen und Sie können da Gerät nutzen. Um die Treiberinstallation zu bestätigen, überprüfen Sie, ob das orangene ESI-Symbol in der Taskleiste (wie auf dem folgenden Bild zu sehen) auftaucht. Falls ja, ist die Treiberinstallation vollständig abgeschlossen. -
Seite 10: Control Panel
Dieses Kapitel beschreibt das U86 XT Control Panel und seine Funktionen Unter Windows wird das Control Panel über Doppelklick auf das ESI-Symbol in der Taskleiste geöffnet, unter Mac OS X befindet es sich im Programme Ordner. Das folgende Fenster erscheint anschließend:... -
Seite 11: Latenzeinstellung
U86 XT Signal Stummzuschalten (M). Mit LINK können immer zwei Stereokanäle (Links / Rechts) gemeinsam gesteuert werden. Im Bereich OUTPUT LEVEL kann getrennt für jedes Ausgangskanalpaar mit +4dBu der Ausgangspegel optimiert für symmetrische Signale auf den +4dBu Studio-Standardpegel festgelegt werden. Mit -10dBV wird der Ausgangspegel auf den -10dBV Consumer bzw. HiFi Standard festgelegt. -
Seite 12: Technische Daten
U86 XT 4. Technische Daten Leistungsmerkmale - 8 Eingänge / 6 Ausgänge / 24-bit / 96kHz USB 2.0 Hi-Speed Audiointerface - 8 Eingangskanäle und 6 Ausgangskanäle stehen zur gleichzeitigen Verwendung bereit - 2 professionelle Mikrofonvorverstärker mit +48V Phantomspeisung - 2 hochwertige Hi-Z Instrumenteneingänge mit 6.3mm Klinkenbuchse - digitaler koaxialer S/PDIF-Eingang mit Cinch-Anschluss - digitaler koaxialer S/PDIF-Ausgang mit Cinch-Anschluss - 8 Line-Eingänge mit symmetrischen 6.3mm Klinkenbuchse... -
Seite 13: Allgemeine Hinweise
U86 XT 5. Allgemeine Hinweise Warenzeichen ESI, U86 und U86 XT sind Warenzeichen von ESI Audiotechnik GmbH. Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation. Andere Produkt- und Markennamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Eigentümer. Kontakt Für technische Supportanfragen wenden Sie sich bitte an Ihren örtlichen Händler bzw. lokalen Vertrieb für ESI.
