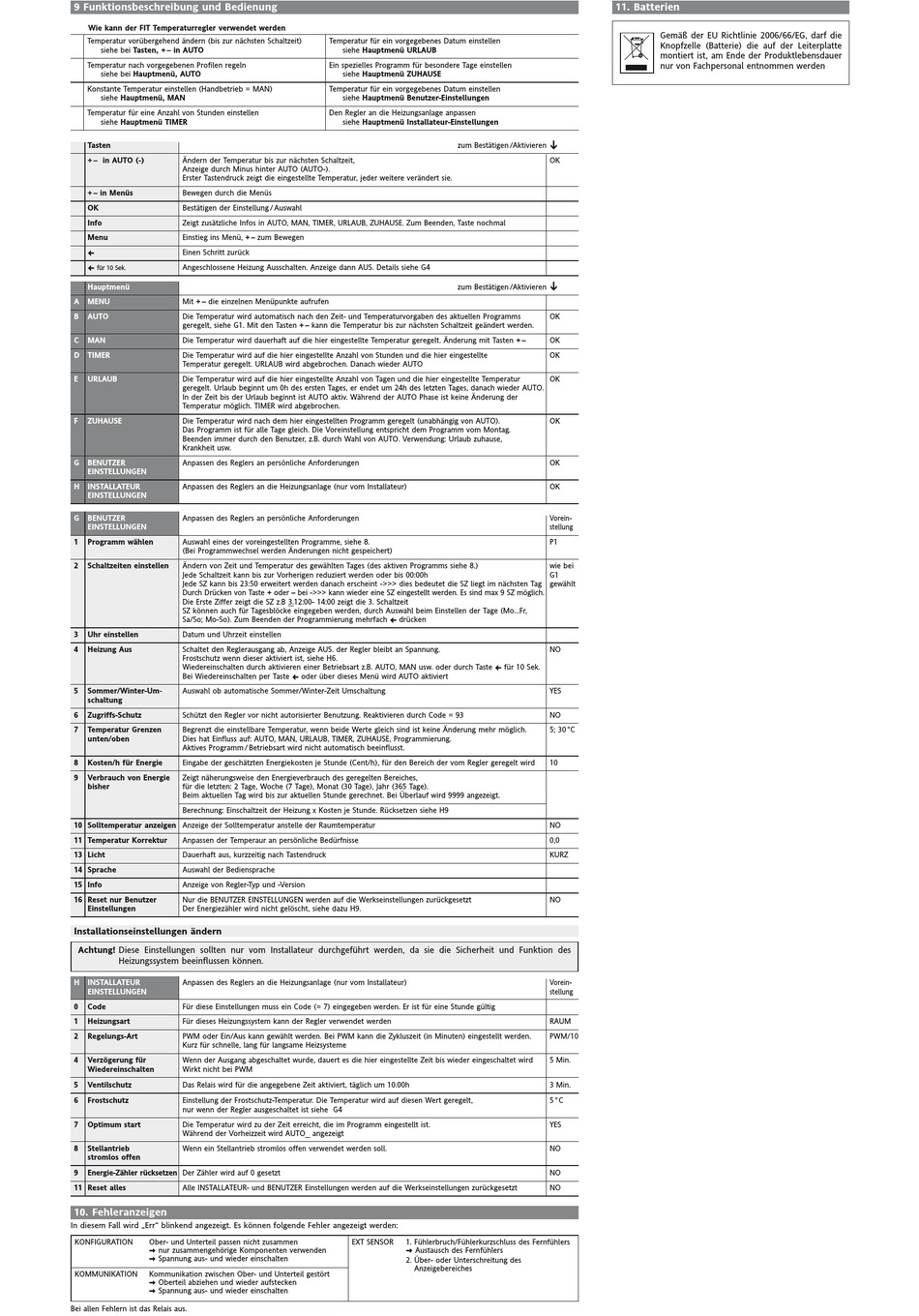

9 Funktionsbeschreibung und Bedienung
Wie kann der FIT Temperaturregler verwendet werden
Temperatur vorübergehend ändern (bis zur nächsten Schaltzeit)
siehe bei Tasten, + – in AUTO
Temperatur nach vorgegebenen Profilen regeln
siehe bei Hauptmenü, AUTO
Konstante Temperatur einstellen (Handbetrieb = MAN)
siehe Hauptmenü, MAN
Temperatur für eine Anzahl von Stunden einstellen
siehe Hauptmenü TIMER
Tasten
Ändern der Temperatur bis zur nächsten Schaltzeit,
+ – in AUTO (-)
Anzeige durch Minus hinter AUTO (AUTO-).
Erster Tastendruck zeigt die eingestellte Temperatur, jeder weitere verändert sie.
Bewegen durch die Menüs
+ – in Menüs
Bestätigen der Einstellung / Auswahl
OK
Zeigt zusätzliche Infos in AUTO, MAN, TIMER, URLAUB, ZUHAUSE. Zum Beenden, Taste nochmal
Info
Einstieg ins Menü, + – zum Bewegen
Menu
Einen Schritt zurück
V
Angeschlossene Heizung Ausschalten. Anzeige dann AUS. Details siehe G4
für 10 Sek
V .
Hauptmenü
Mit + – die einzelnen Menüpunkte aufrufen
A MENU
Die Temperatur wird automatisch nach den Zeit- und Temperaturvorgaben des aktuellen Programms
B AUTO
geregelt, siehe G1. Mit den Tasten + – kann die Temperatur bis zur nächsten Schaltzeit geändert werden.
Die Temperatur wird dauerhaft auf die hier eingestellte Temperatur geregelt. Änderung mit Tasten + –
C MAN
Die Temperatur wird auf die hier eingestellte Anzahl von Stunden und die hier eingestellte
D TIMER
Temperatur geregelt. URLAUB wird abgebrochen. Danach wieder AUTO
Die Temperatur wird auf die hier eingestellte Anzahl von Tagen und die hier eingestellte Temperatur
E URLAUB
geregelt. Urlaub beginnt um 0h des ersten Tages, er endet um 24h des letzten Tages, danach wieder AUTO.
In der Zeit bis der Urlaub beginnt ist AUTO aktiv. Während der AUTO Phase ist keine Änderung der
Temperatur möglich. TIMER wird abgebrochen.
Die Temperatur wird nach dem hier eingestellten Programm geregelt (unabhängig von AUTO).
F ZUHAUSE
Das Programm ist für alle Tage gleich. Die Voreinstellung entspricht dem Programm vom Montag.
Beenden immer durch den Benutzer, z.B. durch Wahl von AUTO. Verwendung: Urlaub zuhause,
Krankheit usw.
Anpassen des Reglers an persönliche Anforderungen
G BENUTZER
EINSTELLUNGEN
Anpassen des Reglers an die Heizungsanlage (nur vom Installateur)
H INSTALLATEUR
EINSTELLUNGEN
Anpassen des Reglers an persönliche Anforderungen
G BENUTZER
EINSTELLUNGEN
Auswahl eines der voreingestellten Programme, siehe 8.
1 Programm wählen
(Bei Programmwechsel werden Änderungen nicht gespeichert)
Ändern von Zeit und Temperatur des gewählten Tages (des aktiven Programms siehe 8.)
2 Schaltzeiten einstellen
Jede Schaltzeit kann bis zur Vorherigen reduziert werden oder bis 00:00h
Jede SZ kann bis 23:50 erweitert werden danach erscheint ->>> dies bedeutet die SZ liegt im nächsten Tag gewählt
Durch Drücken von Taste + oder – bei ->>> kann wieder eine SZ eingestellt werden. Es sind max 9 SZ möglich.
Die Erste Ziffer zeigt die SZ z.B 3.12:00- 14:00 zeigt die 3. Schaltzeit
SZ können auch für Tagesblöcke eingegeben werden, durch Auswahl beim Einstellen der Tage (Mo...Fr,
Sa/So; Mo-So). Zum Beenden der Programmierung mehrfach V drücken
Datum und Uhrzeit einstellen
3 Uhr einstellen
Schaltet den Reglerausgang ab, Anzeige AUS. der Regler bleibt an Spannung.
4 Heizung Aus
Frostschutz wenn dieser aktiviert ist, siehe H6.
Wiedereinschalten durch aktivieren einer Betriebsart z.B. AUTO, MAN usw. oder durch Taste V für 10 Sek.
Bei Wiedereinschalten per Taste V oder über dieses Menü wird AUTO aktiviert
Auswahl ob automatische Sommer/Winter-Zeit Umschaltung
5 Sommer/Winter-Um-
schaltung
Schützt den Regler vor nicht autorisierter Benutzung. Reaktivieren durch Code = 93
6 Zugriffs-Schutz
Begrenzt die einstellbare Temperatur, wenn beide Werte gleich sind ist keine Änderung mehr möglich.
7 Temperatur Grenzen
Dies hat Einfluss auf: AUTO, MAN, URLAUB, TIMER, ZUHAUSE, Programmierung.
unten/oben
Aktives Programm / Betriebsart wird nicht automatisch beeinflusst.
Eingabe der geschätzten Energiekosten je Stunde (Cent/h), für den Bereich der vom Regler geregelt wird
8 Kosten/h für Energie
Zeigt näherungsweise den Energieverbrauch des geregelten Bereiches,
9 Verbrauch von Energie
für die letzten: 2 Tage, Woche (7 Tage), Monat (30 Tage), Jahr (365 Tage).
bisher
Beim aktuellen Tag wird bis zur aktuellen Stunde gerechnet. Bei Überlauf wird 9999 angezeigt.
Berechnung: Einschaltzeit der Heizung x Kosten je Stunde. Rücksetzen siehe H9
10 Solltemperatur anzeigen Anzeige der Solltemperatur anstelle der Raumtemperatur
Anpassen der Temperaur an persönliche Bedürfnisse
11 Temperatur Korrektur
Dauerhaft aus, kurzzeitig nach Tastendruck
13 Licht
Auswahl der Bediensprache
14 Sprache
Anzeige von Regler-Typ und -Version
15 Info
Nur die BENUTZER EINSTELLUNGEN werden auf die Werkseinstellungen zurückgesetzt
16 Reset nur Benutzer
Der Energiezähler wird nicht gelöscht, siehe dazu H9.
Einstellungen
Installationseinstellungen ändern
Achtung! Diese Einstellungen sollten nur vom Installateur durchgeführt werden, da sie die Sicherheit und Funktion des
Heizungssystem beeinflussen können.
Anpassen des Reglers an die Heizungsanlage (nur vom Installateur)
H INSTALLATEUR
EINSTELLUNGEN
Für diese Einstellungen muss ein Code (= 7) eingegeben werden. Er ist für eine Stunde gültig
0 Code
Für dieses Heizungssystem kann der Regler verwendet werden
1 Heizungsart
PWM oder Ein/Aus kann gewählt werden. Bei PWM kann die Zykluszeit (in Minuten) eingestellt werden.
2 Regelungs-Art
Kurz für schnelle, lang für langsame Heizsysteme
Wenn der Ausgang abgeschaltet wurde, dauert es die hier eingestellte Zeit bis wieder eingeschaltet wird
4 Verzögerung für
Wirkt nicht bei PWM
Wiedereinschalten
Das Relais wird für die angegebene Zeit aktiviert, täglich um 10.00h
5 Ventilschutz
Einstellung der Frostschutz-Temperatur. Die Temperatur wird auf diesen Wert geregelt,
6 Frostschutz
nur wenn der Regler ausgeschaltet ist siehe G4
Die Temperatur wird zu der Zeit erreicht, die im Programm eingestellt ist.
7 Optimum start
Während der Vorheizzeit wird AUTO_ angezeigt
Wenn ein Stellantrieb stromlos offen verwendet werden soll.
8 Stellantrieb
stromlos offen
Energie-Zähler rücksetzen Der Zähler wird auf 0 gesetzt
9
Alle INSTALLATEUR- und BENUTZER Einstellungen werden auf die Werkseinstellungen zurückgesetzt
11 Reset alles
10. Fehleranzeigen
In diesem Fall wird „Err" blinkend angezeigt. Es können folgende Fehler angezeigt werden:
KONFIGURATION Ober- und Unterteil passen nicht zusammen
g nur zusammengehörige Komponenten verwenden
g Spannung aus- und wieder einschalten
KOMMUNIKATION Kommunikation zwischen Ober- und Unterteil gestört
g Oberteil abziehen und wieder aufstecken
g Spannung aus- und wieder einschalten
Bei allen Fehlern ist das Relais aus.
Temperatur für ein vorgegebenes Datum einstellen
siehe Hauptmenü URLAUB
Ein spezielles Programm für besondere Tage einstellen
siehe Hauptmenü ZUHAUSE
Temperatur für ein vorgegebenes Datum einstellen
siehe Hauptmenü Benutzer-Einstellungen
Den Regler an die Heizungsanlage anpassen
siehe Hauptmenü Installateur-Einstellungen
zum Bestätigen /Aktivieren
zum Bestätigen /Aktivieren
EXT SENSOR 1. Fühlerbruch/Fühlerkurzschluss des Fernfühlers
g Austausch des Fernfühlers
2. Über- oder Unterschreitung des
Anzeigebereiches
11. Batterien
Gemäß der EU Richtlinie 2006/66/EG, darf die
Knopfzelle (Batterie) die auf der Leiterplatte
montiert ist, am Ende der Produktlebensdauer
nur von Fachpersonal entnommen werden
OK
OK
