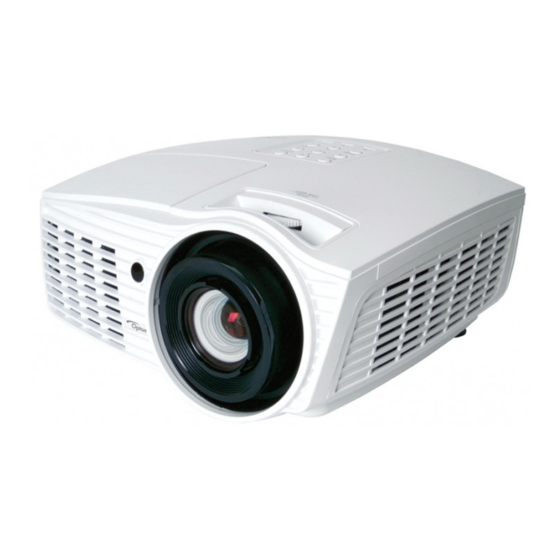

Optoma HD50 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Optoma Anleitungen
  4. Beamer
  5. HD50
  6. Bedienungsanleitung
Optoma HD50 Bedienungsanleitung

Optoma HD50 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Inhaltsverzeichnis ................................................................................... 1
Benutzungshinweise .............................................................................. 3
Sicherheitshinweise .......................................................................................3
Vorsichtsmaßnahmen ....................................................................................4
Warnhinweise für Augen ................................................................................6
Einführung .............................................................................................. 7
Lieferumfang..................................................................................................7
Standardzubehör ................................................................................................... 7
Optionales Zubehör ............................................................................................... 7
Produktübersicht............................................................................................8
Projektor ................................................................................................................. 8
Anschlüsse ............................................................................................................. 9
Fernbedienung ..................................................................................................... 10
Installation ............................................................................................ 11
Projektor verbinden ..................................................................................... 11
Mit Notebook verbinden ....................................................................................... 11
Mit Videoquellen verbinden .................................................................................. 12
Projektor ein-/ausschalten ...........................................................................13
Projektor einschalten ........................................................................................... 13
Projektor ausschalten .......................................................................................... 14
Warnanzeige ........................................................................................................ 14
Projektionsbild einstellen .............................................................................15
Einstellen der Höhe des Projektionsbildes ........................................................... 15
Vertikale Bildposition anpassen ........................................................................... 15
Bildgröße einstellen (1080p) ................................................................................ 16
Benutzersteuerelementen .................................................................... 17
Fernbedienung ............................................................................................17
OSD-Menüs .................................................................................................19
Bedienung ............................................................................................................ 19
Menübaum...................................................................................................20
Bild ....................................................................................................................... 22
Bild | ERWEITERT ............................................................................................... 24
Bild | ERWEITERT | PureEngine ......................................................................... 26
Bild | ERWEITERT | Farbeinstellungen ................................................................ 27
ANZEIGE ............................................................................................................. 29
ANZEIGE | 3D ...................................................................................................... 33
System ................................................................................................................. 34
System | LAMPENEINSTL. .................................................................................. 36
SETUP ................................................................................................................. 38
SETUP | SPRACHE ............................................................................................. 40
SETUP | Eingabequelle ....................................................................................... 41
SETUP | Einstellungen HDMI Verbir .................................................................... 42
SETUP | SIGNAL (VGA/Component) .................................................................. 43

Inhaltsverzeichnis

1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Optoma HD50

Inhaltszusammenfassung für Optoma HD50

  • Seite 1: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis ................... 1 Benutzungshinweise ................3 Sicherheitshinweise ..................3 Vorsichtsmaßnahmen ..................4 Warnhinweise für Augen ................6 Einführung ....................7 Lieferumfang....................7 Standardzubehör ....................7 Optionales Zubehör ....................7 Produktübersicht....................8 Projektor ......................... 8 Anschlüsse ......................9 Fernbedienung ..................... 10 Installation .................... 11 Projektor verbinden ..................11 Mit Notebook verbinden ..................
  • Seite 2 Beschreibung zu Video-Timings ................53 Computerkompatibilität – VESA-Standards ............54 Eingangssignal für HDMI/DVI-D ................55 Echte 3D-Video-Kompatibilität Tabelle ..............56 RS232-Befehle und - Protokollfunktionsliste ..........57 RS232-Pinbelegung (Projektorseite) ..............57 RS232-Protokollfunktionsliste ................58 Marken ......................62 Deckenmontage ..................63 Optoma-Niederlassungen weltweit ..............64 Bestimmungen und Sicherheitshinweise .............66...

  • Seite 3: Benutzungshinweise

    Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus. Bitte nehmen Sie vor dem Einsenden Ihres Gerätes zu Reparaturzwecken Kontakt mit Optoma auf. 7. Lassen Sie keine Gegenstände oder Flüssigkeiten in das Geräteinnere eindringen. Andernfalls können sie mit gefährlicher Hochspannung in Berührung kommen oder einen Kurzschluss zwischen den Teilen verur-...

  • Seite 4: Vorsichtsmaßnahmen

    Benutzungshinweise Vorsichtsmaßnahmen Befolgen Sie alle Warnhinweise, Vorsichtsmaßnahmen und Wartungshinweise in diesem Handbuch. ▀■ Blicken Sie niemals direkt in das Objektiv des Warnung- Projektors, wenn die Lampe eingeschaltet ist. Das helle Licht kann Ihren Augen schaden. ▀■ Der Projektor darf weder Regen noch Warnung- Feuchtigkeit ausgesetzt werden, andernfalls bestehen Brand- und Stromschlaggefahr.

  • Seite 5: Was Sie Tun Sollten

    Benutzungshinweise Was Sie tun sollten: ▀■ Schalten Sie das Gerät aus und ziehen das Netzkabel aus der Steckdose, bevor Sie das Gerät reinigen. ▀■ Verwenden Sie zur Reinigung des Gehäuses ein weiches, trockenes Tuch mit einem milden Reinigungsmittel. ▀■ Trennen Sie das Gerät vom Stromnetz, wenn es über einen längeren Zeitraum nicht benutzt wird.

  • Seite 6: Warnhinweise Für Augen

    Benutzungshinweise Warnhinweise für Augen ▀■ Achten Sie stets darauf, niemals direkt in das Projektorobjektiv zu schauen. Stehen Sie möglichst mit dem Rücken zu dem Strahl. ▀■ Wird der Projektor in einem Klassenzimmer verwendet, geben Sie bitte den Schülern/Studenten, die am Projektionsbild auf etwas zeigen sollen, entsprechende Sicherheitsanweisungen.

  • Seite 7: Einführung

    Einführung Lieferumfang Bitte prüfen Sie die Vollständigkeit des Lieferumfangs. Wenden Sie sich umgehend an Ihren Händler, falls irgendein Artikel fehlt. Standardzubehör Projektor Netzkabel 1,8m Hinweis Hinweis Optionales Zubehör kann je nach Modell, technischen Daten und Region variieren. Fernbedienung 2 x AAA-Batterien Optionales Zubehör Tragetasche Objektivabdeckung...

  • Seite 8: Produktübersicht

    Einführung Produktübersicht Projektor IR-Empfänger Höhenverstellbare Füße Funktionstasten LED-Anzeigen Ein-/Austaste Objektivversatz Zoom Fokus Objektiv Anschlüsse...

  • Seite 9: Anschlüsse

    Einführung Anschlüsse Netzanschluss 3D-Sync-Ausgang (5 V) HDMI 2-Anschluss (v1.4a-3D-kompatibel) HDMI 1-Anschluss (v1.4a-3D-kompatibel) USB zur Firmware-Aktualisierung VGA-IN/YPbPr/ RS-232-Anschluss (9-polig) Component Video-Eingang (YPbPr) USB zur Stromversorgung (5 V bei 1,5 A) 10. Anschluss für Kensington-Schloss Composite Video-Eingang 12. 12-V-Ausgang (12 V, 500 mA, 3,5-mm-Miniklinke)

  • Seite 10: Fernbedienung

    Einführung Fernbedienung 1. Eingeschaltet 2. DynamicBlack PureEngine 4. Gamma HDMI Verbindung Helligkeit Kontrast 8. Modus 9. Quelle / ◄ menu (Menü) 11. HDMI 1 HDMI2 16:9 16. Ausgeschaltet Farbtemperatur Saturation 19. Tiefe 3D Format 21. Trapezkorrektur + / ▲ 22. Neusynchronisation / ►...

  • Seite 11: Installation

    Installation Projektor verbinden Mit Notebook verbinden VGA, DVI, HDMI Hinweis Hinweis Aufgrund unterschiedlicher Einsatzbereiche in einzelnen Ländern, kann das Zubehör in einigen Regionen variieren. E62405SP 1............DVI/HDMI-Kabel (optionales Zubehör) 2..............HDMI-Kabel (optionales Zubehör) 3............ VGA-Eingangskabel (optionales Zubehör) 4.......................Netzkabel 5............... RS232-Kabel (optionales Zubehör)

  • Seite 12: Mit Videoquellen Verbinden

    Installation Mit Videoquellen verbinden DVD-Player, Digitalempfänger DVD player, Set−top Box HDTV-Empfänger HDTV receiver DVD-Player, Digitalempfänger DVD player, Set−top Box HDTV-Empfänger HDTV receiver 3D-Adapter 3D Adapter Hinweis Hinweis Aufgrund unterschiedlicher Einsatzbereiche in einzelnen Ländern, kann das Zubehör in einigen Regionen variieren. Hinweis Hinweis E62405SP...

  • Seite 13: Projektor Ein-/Ausschalten

    Installation Projektor ein-/ausschalten Projektor einschalten 1. Schließen Sie das Netzkabel am Projektor an. 2. Schalten Sie die angeschlossenen Geräte ein. 3. Stellen Sie sicher, dass die Betriebs-LED blinkt, drücken Sie dann Hinweis Hinweis zum Einschalten des Projektors die Ein-/Austaste. Schalten Sie zuerst Das Startlogo des Projektors wird angezeigt, die den Projektor ein, angeschlossenen Geräte werden erkannt.

  • Seite 14: Projektor Ausschalten

    Installation Projektor ausschalten 1. Drücken Sie zum Abschalten des Projektors die „ “-Taste an der Fernbedienung oder „POWER“ am Projektorbedienfeld. Nach dem erstmaligen Drücken der Taste erscheint die folgende Meldung auf dem Bildschirm. Drücken Sie zur Bestätigung erneut auf die Taste. Wenn die Taste nicht gedrückt wird, wird die Meldung nach 5 Sekunden ausgeblendet.

  • Seite 15: Projektionsbild Einstellen

    Installation Projektionsbild einstellen Einstellen der Höhe des Projektionsbildes Der Projektor hat höhenverstellbare Füße, mit denen die Hinweis Hinweis Höhe des Projektionsbildes angepasst werden kann. • Projektortisch Zur Anpassung des Projektionswinkels drehen Sie den oder -ständer Neigungsregler im oder gegen den Uhrzeigersinn, bis der sollten einen gewünschte Winkel erreicht ist.

  • Seite 16: Bildgröße Einstellen (1080P)

    Installation Bildgröße einstellen (1080p) Trapezkorrekturwinkel Projektionsabstand Diagonale Leinwandgröße B x H (16:9) Projektionsabstand (A) Versatz (A) (Zoll) einer (Fuß) (Fuß) 16:9-Leinwand Breite Höhe Breite Höhe Weitwinkel Tele Weitwinkel Tele (Fuß) 0,66 0,37 2,18 1,23 0,92 1,39 3,03 4,55 0,06 0,18 0,89 0,50 2,91...

  • Seite 17: Benutzersteuerelementen

    Benutzersteuerelementen Fernbedienung Fernbedienung nutzen Beachten Sie „Projektor ausschalten” Seite Power On/Off (Ein-/Austaste) Beachten Sie „Projektor einschalten” Seite 13. PureEngine ist eine Kollektion von fortschrittlichen Bildbearbeitungstechnologien PureEngine zur Verbesserung die Qualität des angezeigten Bildes. Color Temp Beachten Sie „Farbtemperatur” Seite 27. (Farbtemperatur) Richten Sie die Art der Gammakurve ein.

  • Seite 18: Fernbedienung Verwenden

    Benutzersteuerelementen Fernbedienung verwenden Bestätigen Sie Ihre Optionsauswahl. Enter 1. Durch Drücken dieser Taste wird Re-sync / ► der Projektor automatisch mit der Eingangsquelle synchronisiert. (Neusynchronisation / ►) 2. Zur Navigation und Einstellungsänderung im OSD. Keystone - / ▼ 1. Passt die Trapezkorrektur negativ an. (Trapezkorrektur 2.

  • Seite 19: Osd-Menüs

    Benutzersteuerelementen OSD-Menüs Der Projektor verfügt über mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Die Signalquelle wird automatisch erkannt. Bedienung 1. Drücken Sie zum Öffnen des OSD-Menüs die „Menu“-Taste an der Fernbedienung oder am Bedienfeld. 2. Bei angezeigtem OSD wählen Sie mit ▲ / ▼ ein Element im Hauptmenü.

  • Seite 20: Menübaum

    Benutzersteuerelementen Menübaum Hauptmenüs Untermenüs Einstellungen BILD Anzeigemodus Kino / Bezug / Lebendig / Hell / Spiel / Drei Dimensionen / Benutzer / ISF Tag / ISF Nacht Helligkeit -50 ~ 50 Kontrast -50 ~ 50 Farbe -50 ~ 50 Farbton -50 ~ 50 Schärfe 0 ~ 15...
  • Seite 21 Benutzersteuerelementen Hauptmenüs Untermenüs Einstellungen SETUP Sprache Eingabequelle HDMI1 / HDMI2 / Component / VGA / Video Einstellungen HDMI HDMI Verbindung Aus / Ein Verbindung Inklusive TV Ja / Nein Anschluß Power On wechselseitig / PJGerät / GerätPJ Anschluß Power Off Aus / Ein Beenden Source Lock...

  • Seite 22: Bild

    Benutzersteuerelementen Bild Anzeigemodus Hier finden Sie zahlreiche für verschiedene Bildtypen optimal angepasste Werkseinstellungen. Kino: Für Heimkino.  Bezug: Dieser Modus versucht, die Bilder möglichst getreu  im Sinne des Filmregisseurs wiederzugeben. Sämtliche Einstellungen wie z. B. Farbe, Farbtemperatur, Helligkeit, Kontrast und Gamma werden auf die Standardbezugswerte eingestellt.
  • Seite 23 Benutzersteuerelementen Kontrast Mit der Kontrast-Funktion wird der Unterschied zwischen den hellsten und dunkelsten Bildteilen festgelegt. Drücken Sie zum Verringern des Kontrasts ◄.  Drücken Sie zum Erhöhen des Kontrasts ►.  Farbe Stellt ein Videobild von Schwarz und Weiß in voller Farbsättigung. Hinweis Hinweis Mit ◄...

  • Seite 24: Bild | Erweitert

    Benutzersteuerelementen Bild | ERWEITERT Rauschunterdrückung Die Bewegungs-adaptive Rauschunterdrückung reduziert die Menge sichtbaren Rauschens in Interlaced-Signalen. Der Bereich geht von „0“ bis „15“. (0 = Aus) Gamma Hier können Sie die Gammakurve einstellen. Nach der Anfangseinrichtung und Feinabstimmung können Sie mit Hilfe der Gammaeinstellung Ihre Bildausgabe optimieren.

  • Seite 25: Brilliantcolor

    Benutzersteuerelementen BrilliantColor™ Diese einstellbare Option nutzt einen neuen Farbverarbeitungsalgorithmus undSystemstufenoptimierungen zur Schaffung intensiverer Helligkeit während der Anzeige realistischer lebhafterer Farben im Bild. Der Bereich geht von 1 bis 10. Falls Sie ein farbintensives Bild bevorzugen, verschieben Sie den Regler bitte in Richtung des höchsten Wertes. Für ein weiches, natürlicher erscheinendes Bild verschieben Sie bitte den Regler in Richtung des niedrigsten Wertes.

  • Seite 26: Bild | Erweitert | Pureengine

    Benutzersteuerelementen Bild | ERWEITERT | PureEngine UltraDetail UltraDetail ist ein Ränderoptimierungswerkzeug, das die Ränder in dem projizierten Bildes klarer definiert, damit Einzelheiten deutlicher erscheinen. PureColor Diese einstellbare Funktion verwendet einen neuen Farbverarbeitu ngsalgorithmus und Verbesserungsverfahren, um die Lebhaftigkeit des Bildes wesentlich zu erhöhen. Der Bereich Hinweis Hinweis geht von „Aus“...

  • Seite 27: Bild | Erweitert | Farbeinstellungen

    Benutzersteuerelementen Bild | ERWEITERT | Farbeinstellungen Farbtemperatur Passt die Farbtemperatur an. Bei kalter Temperatur sieht die Anzeige kühler aus; bei warmer Temperatur erscheint sie wärmer. Farbskala Wählen Sie dieses Menü zum Optimieren des Farbbereichs der Farbskala für Native, DLP-C, HDTV, EBU oder SMPTE-C. CMS (Color Management System) Drücken Sie zum Aufrufen des nächsten Menüs ►, wählen Sie dann mit ▲...
  • Seite 28 Benutzersteuerelementen RGB-Verstrk./-Neigung Drücken Sie zum Aufrufen des nächsten Menüs wie nachstehend gezeigt ►, wählen Sie dann mit ▲ / ▼ das Element. Wählen Sie mit ◄ / ► für Helligkeit (Verstärkung) und Kontrast  (Bias) Rot, Grün oder Blau. Zurücksetzen: Wählen Sie "Ja", um die Farbeinstellungen auf ...

  • Seite 29: Anzeige

    Benutzersteuerelementen ANZEIGE Format Hier wählen Sie ein bevorzugtes Seitenverhältnis aus. 4:3: Dieses Format eignet sich für 4x3-Eingangsquellen, die  nicht für Breitbildfernseher optimiert sind. 16:9: Dieses Format ist für 16x9-Eingangsquellen wie z. B.  HDTVs und DVDs, die für Breitbildfernseher vorgesehen sind, Hinweis Hinweis geeignet.
  • Seite 30 Benutzersteuerelementen Auto235 Aus HDMI 16:9 Letterbox Nativ 2D/HQFS/2D3D ü ü ü ü Side By Side ü Top and Bottom ü ü 1080p24FP ü ü ü ü 720pFP ü ü ü Auto235 Ein HDMI Auto235 16:9 Letterbox Auto235 Subtitle 2D/HQFS/2D3D ü ü...
  • Seite 31 Benutzersteuerelementen 2. Wenn Sie ein externes anamorphes Objektiv verwenden, ermöglicht Ihnen der LBX-Modus auch die Anzeige von 2,35:1-Inhalten (inklusive anamorpher DVD- und HDTV- Filmquellen) mit 2,35:1-Bildern als anamorphe 16x9- Breitbildanzeige. In diesem Fall werden keine schwarzen Balken angezeigt. Vertikale Auflösung wird vollständig genutzt. Hinweis Hinweis Kein anamorphes Objektiv angebracht;...
  • Seite 32 Benutzersteuerelementen Wenn anamorphes Objektiv fixiert ist 16:9-Anzeige 480i/p 576i/p 1080i/p 720p 1080 x 1080, zentriert 16:9 1440 x 1080, zentriert 75,65% 720 x 363 720 x 436 1920 x 817 1920 x 545 der Höhe erfassen erfassen erfassen erfassen erfassen (#1) (zentriert) (zentriert)

  • Seite 33: Anzeige | 3D

    Benutzersteuerelementen ANZEIGE | 3D 3D-Modus DLP Link: Wählen Sie zur Nutzung optimierter Einstellungen beim Einsatz von DLP-Link-3D-Brillen die Option „DLP-Link“. VESA 3D: Wählen Sie VESA 3D zur Nutzung optimierter Einstellungen für VESA 3D-basierte 3D-Bilder. Aus: Wählen Sie zum Deaktivierten der 3D-Modus aus. Hinweis Hinweis 3D Format...

  • Seite 34: System

    Benutzersteuerelementen System Menüposition Wählen Sie die Position des Menüs auf dem Bildschirm. Lampeneinstl. Rufen Sie das Menü Lampeneinstellungen auf. Weitere Informationen finden Sie auf Seite 36 bis 37. Projektion Wählen Sie die Projektionsmethode: Front  Die werkseitige Standardeinstellung. Rück  Wenn Sie diese Funktion wählen, kehrt der Projektor das Bild um, sodass Sie von der Rückseite einer durchscheinenden Leinwand projizieren können.
  • Seite 35 Benutzersteuerelementen Tastenfeldsperre Sperrt die Tasten an der Oberseite des Projektors. Ein: Eine Warnmeldung erscheint zur Bestätigung der  Bedienfeldsperre. Aus: Projektorbedienfeld funktioniert wie gewohnt.  Testbild Diese Funktion zeigt ein Testbild an. Es stehen Ihnen die Optionen „Raster“, „Weiß“ und „Kein“ zur Auswahl. Hintergrundfarbe Wählen Sie die gewünschte Hintergrundfarbe des projizierten Bildes, wenn keine Quelle erkannt wird.

  • Seite 36: System | Lampeneinstl

    Benutzersteuerelementen System | LAMPENEINSTL. Lampenstd. Zeigt die Anzahl der Betriebsstunden der Lampe an. Dieses Element dient nur der Informationsvermittlung. Hinweis zur Lampe Aktivieren oder deaktivieren Sie die Erinnerung an die Lampenbetriebszeit. Ein: Eine Warnung erscheint, wenn die verbleibende Lampenlebenszeit weniger als 30 Stunden beträgt. Aus: Es erscheint keine Warnung.
  • Seite 37 Benutzersteuerelementen Lampenstd. auf Null Setzen Sie den Lampenzähler nach Auswechseln der Lampe zur exakten Ermittlung der Lebensdauer der neuen Lampe zurück. 1. Wählen Sie Lampenstd. auf Null. Ein Bestätigungsbildschirm wird angezeigt. 2. Wählen Sie zum Rücksetzen des Lampenzählers auf Null Ja.

  • Seite 38: Setup

    Benutzersteuerelementen SETUP Sprache Rufen Sie das Sprache-Menü auf. Das OSD-Menü kann in verschiedenen Sprachen angezeigt werden. Weitere Informationen finden Sie auf Seite 40. Eingabequelle Rufen Sie das Eingabequelle-Untermenü auf. Wählen Sie die Quellen, nach denen beim Start gesucht werden soll. Weitere Informationen finden Sie auf Seite 41.
  • Seite 39 Benutzersteuerelementen Info ausblenden Unterdrückt Informationsmeldungen an der Projektionsfläche. Ein: Es erscheinen während des Betriebs keine  Statusmeldungen. Aus: Es werden während des Betriebs normale  Statusmeldungen angezeigt. Signal Weitere Informationen finden Sie auf Seite 43 bis 44. ERWEITERT Ruft das ERWEITERT-Menü auf. Weitere Informationen finden Sie auf Seite 45.

  • Seite 40: Setup | Sprache

    Benutzersteuerelementen SETUP | SPRACHE Sprache Das OSD-Menü kann in verschiedenen Sprachen angezeigt werden. Drücken Sie zum Aufrufen des Untermenüs „ENTER“, wählen Sie dann mit ▲, ▼, ◄ oder ► Ihre bevorzugte Sprache.

  • Seite 41: Setup | Eingabequelle

    Benutzersteuerelementen SETUP | Eingabequelle Eingabequelle Mit dieser Option können Sie Eingangsquellen aktivieren/ Hinweis Hinweis deaktivieren. Wählen Sie mit ▲ / ▼ eine Quelle, drücken Sie dann zum Aktivieren / Deaktivieren ◄ / ►. Drücken Sie zum Abschluss der Auswahl die „ENTER“-Taste. Der Projektor tastet Falls alle Quellen die deaktivierten Eingänge nicht ab.

  • Seite 42: Setup | Einstellungen Hdmi Verbir

    Benutzersteuerelementen SETUP | Einstellungen HDMI Verbir HDMI Verbindung Aktiviert/deaktiviert die HDMI Link-Funktion. Die Optionen Inklusive TV, Anschluß Power On und Anschluß Power Off sind nur verfügbar, wenn die Einstellung auf Ein gesetzt ist. Hinweis Hinweis Inklusive TV Wenn die Einstellung auf „Ja“ gesetzt ist, werden Fernseher und •...

  • Seite 43: Setup | Signal (Vga/Component)

    Benutzersteuerelementen SETUP | SIGNAL (VGA/Component) Automatik Konfiguriert das Signal automatisch (Frequenz und Phase Hinweis Hinweis werden ausgegraut). Falls Automatisch deaktiviert ist, können Sie Frequenz und Phase manuell anpassen und die Einstellungen speichern. „Signal“ wird nur bei analogem VGA-Signal Frequenz (RGB) unterstützt. Hier können Sie die Anzeigedatenfrequenz an die Frequenz Ihrer Computergrafikkarte anpassen.

  • Seite 44: Setup | Signal (Video)

    Benutzersteuerelementen SETUP | SIGNAL (Video) White Level (Weißwert) Ermöglicht Ihnen die Anpassung des Weißwertes bei der Eingabe von Videosignalen. Black Level (Schwarzwert) Ermöglicht Ihnen die Anpassung des Schwarzwertes bei der Eingabe von Videosignalen. Sättigung Hier können Sie ein Videobild von schwarzweiß bis vollfarbig einstellen.

  • Seite 45: Setup | Erweitert

    Benutzersteuerelementen SETUP | ERWEITERT Autom. aus (Min.) Stellen SIe das Intervall der automatischen Abschaltung aus. Der Projektor schaltet die Lampe standardmäßig aus, wenn 30 Minuten lang kein Signal anliegt. Folgende Warnung wird 60 Sekunden vor der Abschaltung angezeigt. Hinweis Hinweis Wenn Betriebsmodus (Standby) auf Eco.

  • Seite 46: Anhänge

    Anhänge Problemlösung Falls Probleme mit dem Projektor auftreten, beachten Sie bitte folgende Informationen. Falls sich ein Problem nicht beseitigen lässt, wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundencenter. BILD Es wird kein Bild angezeigt. Überprüfen Sie, ob alle Kabel und Netzanschlüsse korrekt und ...

  • Seite 47: Sonstiges

    Anhänge Bild zu klein oder zu groß Stellen Sie den Zoomhebel vom Objektiv ein.  Rücken Sie den Projektor näher an die Leinwand oder weiter von  der Leinwand weg. Drücken Sie die Taste [Menü] am Bedienfeld des Projektors und ...

  • Seite 48: Projektor-Led - Statusanzeige

    Anhänge Projektor-LED – Statusanzeige Betriebs-LED Lampen-LED Temperatur-LED Meldung (Grün) (rot) (rot) Blinkt langsam Bereitschaftsmodus (Netzkabel 2 Sek. aus angeschlossen) 2 Sek. ein Blinkt Eingeschaltet (Aufwärmen) 0,5 Sek. aus Hinweis Hinweis 0,5 Sek. ein Eingeschaltet & Lampe leuchtet • Leuchtet => Blinkt Ausgeschaltet (Abkühlen) 1 Sek.

  • Seite 49: Fernbedienung

    Anhänge LED-Zustände OSD-Meldungen Lüfterfehler:  Der Projektor wird automatisch ausgeschaltet. Temperatur zu hoch:  Der Projektor schaltet sich automat. aus. Auswechseln der Lampe:  Die Nennlebensdauer der Lampe bei vollem Betrieb geht zu Ende. Ein Auswechseln wird empfohlen. Warnung: Fernbedienung Nur Originallampen verwenden.

  • Seite 50: Auswechseln Der Lampe

    Anhänge Auswechseln der Lampe Der Projektor erkennt automatisch die Lebensdauer der Lampe. Wenn das Ende der Lampenlebensdauer näher rückt, wird eine Warnmeldung angezeigt. Wenn Sie diese Meldung sehen, wenden Sie sich bitte baldmöglichst an Ihren Händler oder das nächste Kundendienstzentrum, um die Lampe auszuwechseln. Stellen Sie sicher, dass sich der Projektor mindestens 30 Minuten lang abgekühlt hat, bevor Sie die Lampe auswechseln.
  • Seite 51 Anhänge...
  • Seite 52 Anhänge So wechseln Sie die Lampe aus: 1. Schalten Sie den Projektor aus, indem Sie den Stromschalter drücken. 2. Lassen Sie den Projektor mindestens 30 Minuten lang abkühlen. 3. Trennen Sie das Gerät vom Stromnetz. 4. Entfernen Sie die Schraube an der Lampenfachabdeckung. 5.

  • Seite 53: Kompatible Modi

    Anhänge Kompatible Modi Videokompatibilität NTSC NTSC M/J, 3,58MHz, 4,43MHz PAL B/D/G/H/I/M/N, 4,43MHz SECAM SECAM B/D/G/K/K1/L, 4,25/4,4 MHz SDTV 480i/p, 576i/p HDTV 720p(50/60Hz), 1080i(50/60Hz), 1080P(50/60Hz) Beschreibung zu Video-Timings Bildwieder- Signal Auflösung holfrequenz Hinweise (Hz) TV(NTSC) 720 x 480 Für Composite Video/S-Video TV(PAL, SECAM) 720 x 576 SDTV(480i)

  • Seite 54: Computerkompatibilität - Vesa-Standards

    Anhänge Computerkompatibilität – VESA-Standards Computersignal (kompatibel mit analogem RGB) Bildwiederholfre- Signal Auflösung Hinweise quenz (Hz) 640 X 480 60/67/72/85 Mac 60/72/85/ SVGA 800 X 600 56/60 (*2)/72/ Mac 60/72/85 85/120 (*2) 1024 X768 60 (*2)/70/75/ 85/120 (*2) 60/70/75/85 HDTV(720p) 1280 x 720 50/60 (*2)/ Mac 60 120 (*2)

  • Seite 55: Eingangssignal Für Hdmi/Dvi-D

    Anhänge Eingangssignal für HDMI/DVI-D Bildwiederhol- Signal Auflösung Hinweise frequenz (Hz) 640 x 480 Mac 60/72/85 SVGA 800 x 600 60(*2)/72/ Mac 60/72/85 85/120(*2) 1024 x 768 60(*2)/70/75/ Mac 60/70/75/85 85/120(*2) SDTV(480i) 720 x 480 SDTV(480p) 720 x 480 SDTV(576i) 720 x 576 SDTV(576p) 720 x 576 WSVGA...

  • Seite 56: Echte 3D-Video-Kompatibilität Tabelle

    Anhänge Echte 3D-Video-Kompatibilität Tabelle Eingangsau- Eingangstiming flösungen HDMI 1.4a-3D- 1280 x 720p bei 50Hz Top-and–Bottom Eingang 1280 x 720p bei 60 Hz Top-and–Bottom 1280 x 720p bei 50Hz Frame Packing 1280 x 720p bei 60 Hz Frame Packing 1920 x 1080i bei 50Hz Side-by-Side (Hälfte) 1920 x 1080i bei 60 Hz Side-by-Side (Hälfte)

  • Seite 57: Rs232-Befehle Und - Protokollfunktionsliste

    Anhänge RS232-Befehle und - Protokollfunktionsliste RS232-Pinbelegung (Projektorseite) Pin-Nr. Bezeichnung E/A (Vom Projektor aus gesehen) Keine Verbindung Keine Verbindung Keine Verbindung Keine Verbindung RS232 RS232 Keine Verbindung...

  • Seite 58: Rs232-Protokollfunktionsliste

    Anhänge RS232-Protokollfunktionsliste --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 232 ASCII Code HEX Code Function Description --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ~XX00 1 7E 30 30 30 30 20 31 0D Power ON ~XX00 0 7E 30 30 30 30 20 30 0D Power OFF (0/2 for backward compatible) ~XX01 1 7E 30 30 30 31 20 31 0D Resync ~XX02 1...
  • Seite 59 Anhänge ~XX211 1 7E 30 30 32 31 31 20 31 0D Color Gamut Native o l l ~XX24 n 7E 30 30 32 34 20 a 0D RGB Gain/Bias Red Gain n = -50 (a=2D 35 30) ~ 50 (a=35 30) ~XX37 1 7E 30 30 33 37 20 31 0D Color Space...
  • Seite 60 Anhänge ~XX70 1 7E 30 30 37 30 20 31 0D Language English ~XX70 2 7E 30 30 37 30 20 32 0D German ~XX70 3 7E 30 30 37 30 20 33 0D French ~XX70 4 7E 30 30 37 30 20 34 0D Italian ~XX70 5 7E 30 30 37 30 20 35 0D...
  • Seite 61 Anhänge --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- READ from projector --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 232 ASCII Code HEX Code Function Projector Return Description --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ~XX121 1 7E 30 30 31 32 31 20 31 0D Input Source Commands n: 0/1/2/3/4/5/ = None/VGA/Video/HDMI1/HDMI2/Component ~XX122 1 7E 30 30 31 32 32 20 31 0D Sofware Version OKdddd dddd: FW version...

  • Seite 62: Marken

    Anhänge Marken DLP ist eine Marke von Texas Instruments.  IBM ist eine Marke oder eingetragene Marke der International  Business Machines Corporation. Macintosh, Mac OS X, iMac und PowerBook sind Marken  der Apple Inc., die in den USA und einigen anderen Ländern eingetragen sind.

  • Seite 63: Deckenmontage

    Anhänge Deckenmontage 1. Bitte verwenden Sie bei der Installation zur Vermeidung von Schäden am Projektor unser Deckenmontageset. 2. Möchten Sie ein Deckenmontageset von einem anderen Anbieter verwenden, dann achten Sie bitte darauf, dass die Befestigungsschrauben den folgenden Angaben entsprechen: Schraubentyp: M4 Hinweis Hinweis ...

  • Seite 64: Optoma-Niederlassungen Weltweit

    Bitte wenden Sie sich für Service und Kundendienst an Ihre örtliche Niederlassung. 3178 Laurelview Ct., Tel: 888-289-6786 Fremont, CA 94538, USA www.optomausa.com Service : services@optoma.com Kanada 2420 Meadowpine Blvd., Suite #105, Tel: 888-289-6786 Mississauga, ON, L5N 6S2, Canada Fax : 510-897-8601 www.optoma.ca...
  • Seite 65 Anhänge Südamerika 3178 Laurelview Ct. Tel: 888-289-6786 Fremont, CA 94538, USA Fax: 510-897-8601 www.optoma.com.br www.optoma.com.mx Taiwan 231,新北市新店區北新路3段213號12樓 電話：+886-2-8911-8600 傳真：+886-2-8911-6550 www.optoma.com.tw 服務處：services@optoma.com.tw asia.optoma.com Hongkong Unit A, 27/F Dragon Centre, 79 Wing Hong Street, Cheung Sha Wan Kowloon, Hong Kong Tel: +852-2396-8968 Fax: +852-2370-1222 www.optoma.com.hk...

  • Seite 66: Bestimmungen Und Sicherheitshinweise

    Anhänge Bestimmungen und Sicherheitshinweise Dieser Anhang führt die allgemeinen Hinweise zu dem Projektor auf. FCC-Hinweis Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohnanlagen zu gewährleisten.

  • Seite 67: Remarque À L'intention Des Utilisateurs Canadiens

    Anhänge Betriebsbedingungen Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: 1. Das Gerät darf keine schädlichen Interferenzen verursachen. 2. Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Hinweis: Anwender in Kanada Dieses Digitalgerät der Klasse B erfüllt die Richtlinien der CanadianICES-003.
