Untermenü
Einstellung
[CH Status]
Zeigt Informationen zu den
verwendeten Kanälen an.
Die Informationen zum internen
Signal, das der Kanalnummer
zugeordnet ist, werden auf den Kanälen
91 bis 97 angezeigt.
Einzelheiten zum zugeordneten Signal
finden Sie unter „Zuordnung der
Kanalnummern 91 bis 97" auf Seite 26.

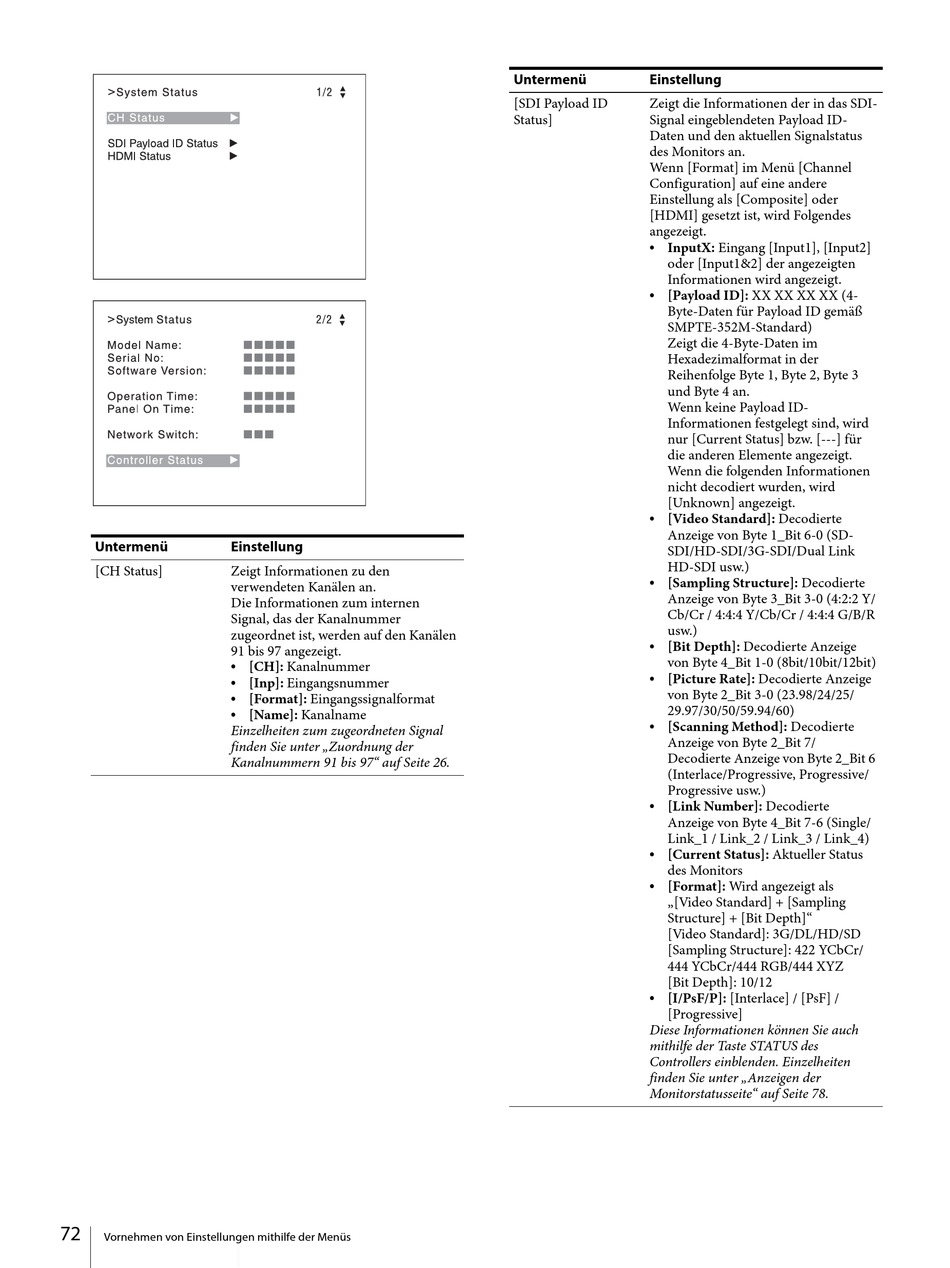

72
Vornehmen von Einstellungen mithilfe der Menüs
[CH]: Kanalnummer
[Inp]: Eingangsnummer
[Format]: Eingangssignalformat
[Name]: Kanalname
Untermenü
Einstellung
[SDI Payload ID
Zeigt die Informationen der in das SDI-
Status]
Signal eingeblendeten Payload ID-
Daten und den aktuellen Signalstatus
des Monitors an.
Wenn [Format] im Menü [Channel
Configuration] auf eine andere
Einstellung als [Composite] oder
[HDMI] gesetzt ist, wird Folgendes
angezeigt.
InputX: Eingang [Input1], [Input2]
oder [Input1&2] der angezeigten
Informationen wird angezeigt.
[Payload ID]: XX XX XX XX (4-
Byte-Daten für Payload ID gemäß
SMPTE-352M-Standard)
Zeigt die 4-Byte-Daten im
Hexadezimalformat in der
Reihenfolge Byte 1, Byte 2, Byte 3
und Byte 4 an.
Wenn keine Payload ID-
Informationen festgelegt sind, wird
nur [Current Status] bzw. [---] für
die anderen Elemente angezeigt.
Wenn die folgenden Informationen
nicht decodiert wurden, wird
[Unknown] angezeigt.
[Video Standard]: Decodierte
Anzeige von Byte 1_Bit 6-0 (SD-
SDI/HD-SDI/3G-SDI/Dual Link
HD-SDI usw.)
[Sampling Structure]: Decodierte
Anzeige von Byte 3_Bit 3-0 (4:2:2 Y/
Cb/Cr / 4:4:4 Y/Cb/Cr / 4:4:4 G/B/R
usw.)
[Bit Depth]: Decodierte Anzeige
von Byte 4_Bit 1-0 (8bit/10bit/12bit)
[Picture Rate]: Decodierte Anzeige
von Byte 2_Bit 3-0 (23.98/24/25/
29.97/30/50/59.94/60)
[Scanning Method]: Decodierte
Anzeige von Byte 2_Bit 7/
Decodierte Anzeige von Byte 2_Bit 6
(Interlace/Progressive, Progressive/
Progressive usw.)
[Link Number]: Decodierte
Anzeige von Byte 4_Bit 7-6 (Single/
Link_1 / Link_2 / Link_3 / Link_4)
[Current Status]: Aktueller Status
des Monitors
[Format]: Wird angezeigt als
„[Video Standard] + [Sampling
Structure] + [Bit Depth]"
[Video Standard]: 3G/DL/HD/SD
[Sampling Structure]: 422 YCbCr/
444 YCbCr/444 RGB/444 XYZ
[Bit Depth]: 10/12
[I/PsF/P]: [Interlace] / [PsF] /
[Progressive]
Diese Informationen können Sie auch
mithilfe der Taste STATUS des
Controllers einblenden. Einzelheiten
finden Sie unter „Anzeigen der
Monitorstatusseite" auf Seite 78.
