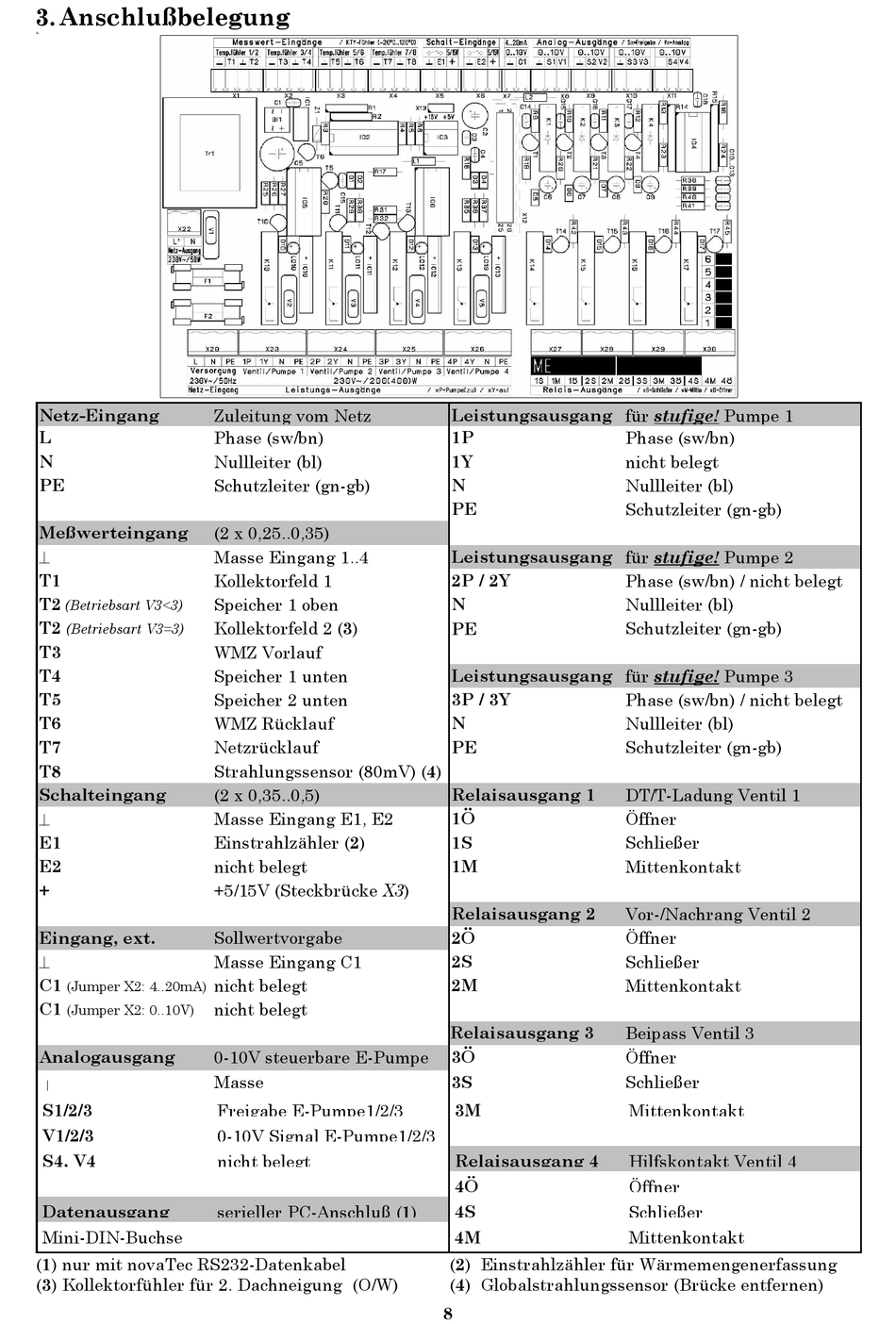

3. Anschlußbelegung
4.
Netz-Eingang
L
N
PE
Meßwerteingang
T1
T2
(Betriebsart V3<3)
T2
(Betriebsart V3=3)
T3
T4
T5
T6
T7
T8
Schalteingang
E1
E2
+
Eingang, ext.
C1
(Jumper X2: 4..20mA)
C1
(Jumper X2: 0..10V)
Analogausgang
S1/2/3
V1/2/3
S4, V4
Datenausgang
Mini-DIN-Buchse
(1) nur mit novaTec RS232-Datenkabel
(3) Kollektorfühler für 2. Dachneigung (O/W)
Zuleitung vom Netz
Phase (sw/bn)
Nullleiter (bl)
Schutzleiter (gn-gb)
(2 x 0,25..0,35)
Masse Eingang 1..4
Kollektorfeld 1
Speicher 1 oben
Kollektorfeld 2 (3)
WMZ Vorlauf
Speicher 1 unten
Speicher 2 unten
WMZ Rücklauf
Netzrücklauf
Strahlungssensor (80mV) (4)
(2 x 0,35..0,5)
Masse Eingang E1, E2
Einstrahlzähler (2)
nicht belegt
+5/15V (Steckbrücke X3)
Sollwertvorgabe
Masse Eingang C1
nicht belegt
nicht belegt
0-10V steuerbare E-Pumpe
Masse
Freigabe E-Pumpe1/2/3
0-10V Signal E-Pumpe1/2/3
nicht belegt
serieller PC-Anschluß (1)
Leistungsausgang für stufige! Pumpe 1
1P
1Y
N
PE
Leistungsausgang für stufige! Pumpe 2
2P / 2Y
N
PE
Leistungsausgang für stufige! Pumpe 3
3P / 3Y
N
PE
Relaisausgang 1
1Ö
1S
1M
Relaisausgang 2
2Ö
2S
2M
Relaisausgang 3
3Ö
3S
3M
Relaisausgang 4
4Ö
4S
4M
(2) Einstrahlzähler für Wärmemengenerfassung
(4) Globalstrahlungssensor (Brücke entfernen)
8
Phase (sw/bn)
nicht belegt
Nullleiter (bl)
Schutzleiter (gn-gb)
Phase (sw/bn) / nicht belegt
Nullleiter (bl)
Schutzleiter (gn-gb)
Phase (sw/bn) / nicht belegt
Nullleiter (bl)
Schutzleiter (gn-gb)
DT/T-Ladung Ventil 1
Öffner
Schließer
Mittenkontakt
Vor-/Nachrang Ventil 2
Öffner
Schließer
Mittenkontakt
Beipass Ventil 3
Öffner
Schließer
Mittenkontakt
Hilfskontakt Ventil 4
Öffner
Schließer
Mittenkontakt
