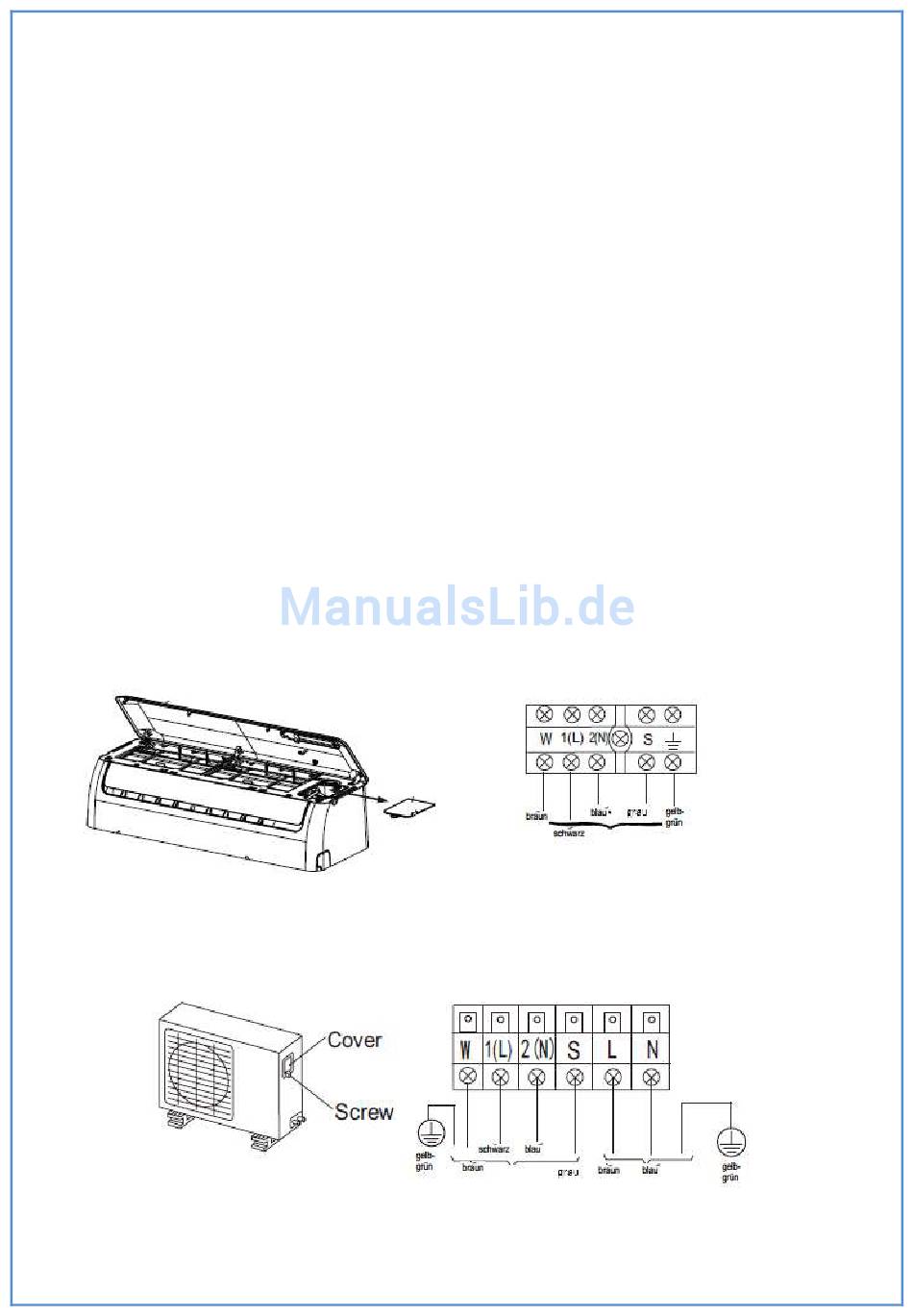

Installation des Außengerätes

Elektrische Verbindung

1. Den Haltegriff auf der rechten oder vorderen Seite des Außengerätes abschrauben.
2. Die Klemmleiste herausnehmen und die Stromleitung auf der Klemmleiste mittels
Schrauben verbinden. Der Anschluss der Leiter muss dem Anschluss beim Innengerät
entsprechen.
3. Das Stromverbindungskabel an der Kabelklemme fixieren. Bei dem Gerät mit der
Funktion Kühlung sowie Heizung auch das Steuerkabel befestigen.
4. Prüfen die Richtigkeit des Anschlusses und der Befestigung der Leiter.
5. Den Haltegriff wieder montieren.
Hinweis:
• Falsche Anschlüsse der Leiter können zur Beschädigung einiger Bestandteile führen.
• Bei der Kabelmontage sollte das Kabel zwischen den Klemmen und der Fixierstelle
nicht straff gezogen werden.
Modell 1:
Airklima - Klimaanlagen
www.airklima.ch
30
