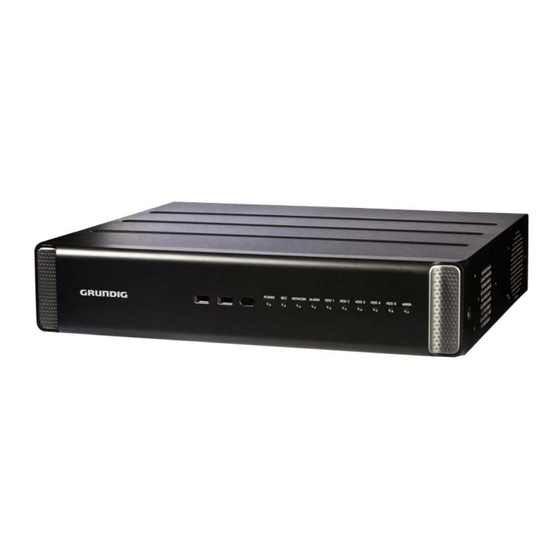

Grundig GRA-D2208A Bedienungsanleitung

8/16-kanal-digitalrekorder 960h h.264
Inhaltsverzeichnis

Werbung

Bedienungsanleitung
Analoge Rekorder
GRA-D2208A
GRA-D4416A
GRA-D4416A.128.1.25.03.2014
© ASP AG
8-Kanal-Digitalrekorder 960H H.264
16-Kanal-Digitalrekorder 960H H.264

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Grundig GRA-D2208A

  • Seite 1 Bedienungsanleitung Analoge Rekorder GRA-D2208A 8-Kanal-Digitalrekorder 960H H.264 GRA-D4416A 16-Kanal-Digitalrekorder 960H H.264 GRA-D4416A.128.1.25.03.2014 © ASP AG...
  • Seite 3: Inhaltsverzeichnis

    Inhalt: 10. Archivierung 1. Einleitung 1. Starten des Archiv-Menüs 1. Hauptmerkmale Ihres DVRs 11. Web Remote Viewer 1. Was ist der Web Remote Viewer? 2. Wichtige Sicherheitshinweise 2. Live 3. Packungsinhalt 3. Suche 4. Installation 4. Einstellung 1. Anschlüsse und Bedienelemente 12.
  • Seite 4: Einleitung

    1. Einleitung Vielen Dank für den Kauf eines GRUNDIG Digital-Videorekorders. Diese Gebrauchsanweisung bezieht sich auf die Rekorder-Modelle GRA-D2208A & GRA-D4416A. Vor der Installation und Bedienung machen Sie sich bitte gründlich mit diesem Handbuch und anderen Handbüchern, auf die in diesem Handbuch verwiesen wird, vertraut.
  • Seite 5: Wichtige Sicherheitshinweise

    ~ 1080p Full HD GUI 2. Wichtige Sicherheitshinweise GRUNDIG übernimmt keinerlei Verantwortung für etwaige Unfälle oder Schäden, die während des Gebrauchs dieses Produkts entstehen können. Zu Ihrer Sicherheit finden Sie hier einige Anweisungen über die Installation, Handhabung, Reinigung, Montage/Demontage des Produkts (siehe unten). Lesen Sie daher bitte sorgfältig die Anweisungen und befolgen Sie diese.
  • Seite 6: Packungsinhalt

    Der Inhalt dieser Anleitung kann je nach Firmware- oder Software-Upgrade abweichen. Der Standard und das Aussehen der Produkte können zur Verbesserung der Qualität ohne Vorankündigung geändert werden. 3. Packungsinhalt Diese Teile sind enthalten: 4. Installation 4.1. Anschlüsse und Bedienelemente Vorderansicht: Rückansicht des Rekorder-Modells GRA-D2208A: Deutsch...
  • Seite 7 Rückansicht des Rekorder-Modells GRA-D4416A: Deutsch...
  • Seite 8 Fernbedienung: Deutsch...
  • Seite 9: Hdd-Spezifikationen Und Austausch

    Die Fernbedienung ist nur aktiv, wenn die Fernbedienung mit der ID übereinstimmt, die für den DVR bestimmt wurde. Wenn mehrere DVRs auf einem Platz installiert sind und Sie nur eine einzige Fernbedienung verwenden möchten, verwenden Sie die ID-Taste, um die ID der Fernbedienung einzustellen. Nur der DVR, der passend zu dieser ID eingestellt ist, kann dann gesteuert werden.
  • Seite 10 3. Halten Sie die Mitte der HDD-Halterungsgriffs mit dem Zeigefinger fest und ziehen Sie den Griff nach vorne während Sie zugleich die Halterungsgriff mit Daumen und Mittelfinger, wie in der Abbildung gezeigt, abstützen. 4. Sobald die HDD-Halterung aus dem Hauptgerät ausgebaut wurde, entfernen Sie die 4 Schrauben an beiden Seiten der HDD-Halterung, um die HDD aus der Halterung zu lösen.
  • Seite 11 6. Drücken Sie die Halterung mit der neu installierten HDD zurück in das Hauptgerät, bis sie vollständig eingerastet ist. 7. Fügen Sie die Vorderseite wieder mit dem Hauptgerät zusammen. Hinweis: Wenn Sie die Vorderseite einsetzen, stellen Sie bitte sicher, dass alle Anschlüsse korrekt verbunden sind.
  • Seite 12: Grundlegende Beschreibung

    4.3. Grundlegende Beschreibung Grundlegende Beschreibung : HINWEIS: Da die Qualität des Kabels möglicherweise direkt die Videoqualität, abhängig von der Entfernung zwischen der Kamera und dem DVR, beeinflussen kann, wird empfohlen, sich zur Installation des DVRs an einen autorisierten Installateur zu wenden. Hinweis: Die Firmware-Integration für POS und ATM wird zu einem späteren Zeitpunkt erfolgen.
  • Seite 13: Alarm I/O-Anschluss

    4.4.2. Spannungsanschluss Vorgehensweise für diesen Anschluss: Stecken Sie das mitgelieferte Spannungskabel in die Spannungsbuchse auf der Rückseite des Hauptgerätes. - Schließen Sie den DVR an, bevor Sie die Spannungszufuhr aktivieren. - Verlegen Sie die Kabel vorsichtig und achten Sie darauf, die Kabelbeschichtung nicht zu beschädigen. - Führen Sie das Netzkabel bitte nicht unter einem Teppich oder Teppichläufer.
  • Seite 14 Die Alarmausgangssignale verbinden: Verbinden Sie die Signallinie eines Alarmausgang-Gerätes mit dem hinteren [ALARM OUT]-Anschluss. 1. Lösen Sie die Schrauben an den [NO]- und [NC]-Anschlüssen und dem [COM]-Anschluss mit Hilfe der mitgelieferten steckbaren Schraubklemme. 2. Führen Sie eine Seite des Alarmsignal-Kabels in das [NO]- oder [NC]-Schraubklemmenloch unter dem Schraubenloch.
  • Seite 15: Audio-Geräte-Anschluss

    3. Verbinden Sie [GND] auf der Rückseite des DVRs mit [GND] am Steuerungsgerät. Anmerkung: Bezüglich der RS-485-Anschlusses finden Sie weitere Informationen in der Bedienungsanleitung des Steuerungsgerätes. RS-232-Anschluss: Sie können ein Texteingabe-Gerät wie z.B. POS oder ATM anschließen. Um das Texteingabe-Gerät anzuschließen, lesen Sie bitte die Bedienungsanleitung des Texteingabe-Geräts.
  • Seite 16: Netzwerkanschluss

    4.4.7. Netzwerk-Anschluss PC-Anschluss im lokalen Netz : Sie können einen NVR an einen PC im gleichen Netzwerk anschließen und den DVR auf dem PC-Monitor steuern bzw. bedienen. 1. Verbinden Sie den [WAN(UPLINK)]-Anschluss auf der Rückseite des DVRs mit dem Router oder Hub. Hinweis: Der LAN (DOWN LINK)-Anschluss steht nur zum Anschluss eines entsprechenden Backup-Netzwerk- Gerätes zur Verfügung.
  • Seite 17: Überwachung

    ACHTUNG: Schließen Sie die Anschlüsse an, solange die Spannung noch nicht angelegt ist. 2. Schalten Sie den Netzschalter auf der Rückseite des DVRs ein. Zuerst hören Sie einen Piepton und die LEDs leuchten auf. Mehrere Sekunden nach dem zweiten Piepton wird das GRUNDIG-Logo auf dem Bildschirm angezeigt.
  • Seite 18: Ausloggen

    5.3. Ausloggen Um unberechtigten Zugang zu verhindern, wird empfohlen, sich abzumelden, wenn Sie den Bildschirm verlassen. Bewegen Sie den Cursor in die Nähe des unteren Bildschirmrandes, um das Menü anzuzeigen. 1. Im Überwachungsbildschirm klicken Sie auf <MENÜ> in der linken unteren Ecke des Bildschirms und dann auf <AUSLOGGEN>, um sich abzumelden, oder Sie drücken die Taste [LOGOUT] auf der Fernbedienung.
  • Seite 19: System Herunterfahren

    5.4. System herunterfahren 1. Im Überwachungsbildschirm klicken Sie auf <MENÜ> in der linken unteren Ecke des Bildschirms und dann auf <AUSSCHALTEN>, um den NVR auszuschalten, oder Sie drücken die Taste [POWER] auf der Fernbedienung. 2. Verwenden Sie die virtuelle Tastatur, um das Passwort einzugeben. 3.
  • Seite 20 Deutsch...
  • Seite 21 5.5.1. Videofenster Symbole im Video-Fenster : 5.5.2. Kurzmenü Deutsch...
  • Seite 22: Statusleiste

    5.5.3. Statusleiste Drücken Sie die Taste [M] auf der Fernbedienung, oder platzieren Sie den Maus-Cursor in den unteren Bereich des Bildschirms, um die Statusleiste anzuzeigen. Deutsch...
  • Seite 23: Verwendung Der Statusleiste Im Live-Modus

    Klicken Sie auf eine gewünschte Bildschirmaufteilung: 1-, 4-, 9-, 16-, 6- und 8-fache Aufteilung oder drücken Sie die [DISPLAY]-Taste auf der Fernbedienung so lange, bis die gewünschte Bildschirmaufteilung angezeigt wird. Anmerkung: Das 8-Kanal-DVR-Modell GRA-D2208A unterstützt nur die 1-, 4-, 9-, 6- und 8-fache Bildschirmaufteilung.
  • Seite 24 Schwenk-/Neigungssteuerung: Verwenden Sie die Maus, um die PTZ-Kamera in die Richtungen Auf/Ab/Links/Rechts und Diagonal zu bewegen. Sie können das Schwenken/Neigen mit den [▲▼◄►]-Tasten der Fernbedienung steuern. Zoom-/Fokussteuerung: Sie können den Zoom und Fokus der PTZ-Kamera einstellen. Klicken Sie auf die <ONE PUSH FOCUS>-Taste, um den Fokus der Kamera automatisch einzustellen.
  • Seite 25 1. Klicken Sie auf <BESITZER> und ändern Sie die gewünschten Einstellungen der PTZ-Kamera (Auto-Fokus, Auto-Iris (automatische Blende), Schwenk-/Neigegeschwindigkeit, Zoomgeschwindigkeit, Fokussierungs- und Blendengeschwindigkeit). Anmerkung: Je nach PTZ-Kamera-Hersteller und -Modell, können einige der PTZ-Eigenschaften möglicherweise nicht verfügbar sein. > CH : Wählen Sie hier eine mit dem DVR verbundene PTZ-Kamera aus. >...
  • Seite 26 2. Steuern Sie die PTZ-Kamera, während Sie das Video anschauen. Drücken Sie "EINSTELLEN", um die Einstellung zu speichern. > Klicken Sie auf das Verknüpfungssymbol, um sich zur entsprechenden PTZ(-Preset)-Stellung zu bewegen. > Klicken Sie auf das Symbol "Löschen", um das entsprechende Preset zu löschen. Anmerkung: PRESET speichert das momentane Bild der PTZ-Kamera, um direkten Zugriff auf dieselbe Bildposition zu einem späteren Zeitpunkt zu erhalten.
  • Seite 27 4. Wählen Sie <TOUR> und klicken Sie auf die <ON>-Taste. 5. Klicken Sie auf das Symbol "Zahnrad". 6. Wählen Sie eine benutzerdefinierten Voreinstellung und speichern Sie sie. > WARTEZEIT : Legt die Verweilzeit in Sekunden fest, bevor die Kamera sich zu der nächsten voreingestellten Position bewegt.
  • Seite 28 Digitales Zoomen : Sie können den Überwachungsbildschirm vergrößern, um eine bessere Ansicht zu erhalten. Zoomen wird das Videobild des ausgewählten Kanals vergrößern. Wenn kein Kanal ausgewählt ist, wird in Kanal 1 hineingezoomt. 1. Klicken Sie auf <Zoom> in der Statusleiste oder bewegen Sie den Cursor auf einen gewünschten Kanal und klicken Sie mit der rechten Maustaste, um das Kontextmenü...
  • Seite 29 So überprüfen Sie das Ereignisprotokoll: Sie können das Protokoll der Ereignisse, die aufgetreten sind, folgendermaßen überprüfen: 1. Klicken Sie auf das <Log>-Symbol (siehe Bild), um das "EREIGNISPROTOKOLL"-Fenster aufzurufen. Die Ereignis-Liste ist so sortiert, dass das aktuellste Ereignis oben auftaucht. 2. Klicken Sie doppelt auf ein gewünschtes Ereignis, um das Ereignis in der Wiedergabe anzuzeigen. So wählen Sie einen Audio-Eingangskanal : Klicken Sie auf das Audio-Eingangssymbol und wählen Sie einen Kanal aus, von dem das Audiosignal empfangen werden soll.
  • Seite 30 So prüfen Sie den Alarm-Status : Klicken Sie aus das Alarm-Status-Symbol und überprüfen Sie den Alarm-Status von jeder Kamera. Klicken Sie auf <OK>, um das Fenster zu schließen. So prüfen Sie den Netzwerk-Status : Klicken Sie auf Netzwerk-Statussymbol und überprüfen Sie hier den Status der Netzwerkverbindung. Klicken Sie auf <OK>, um das Fenster zu schließen.
  • Seite 31 So prüfen Sie den HDD-Status : Klicken Sie das HDD-Statussymbol und überprüfen Sie hier den Speicherplatz der aktuellen Festplatte, und Sie können ebenfalls prüfen, ob es Schwierigkeiten mit der Festplatte gab. Klicken Sie auf <OK>, um das Fenster zu schließen. Anmerkung: Weitere Informationen hierzu finden Sie im Kapitel 6.8.1.
  • Seite 32 2. Schließen Sie ein Speichergerät an, und klicken Sie auf die Taste <EXPORT>. Um das aufgenommene Bild auf der eingebauten Festplatte zu speichern, drücken Sie die Taste <RESERVIEREN>. Anmerkung: Das gespeicherte Bild kann unter "ARCHIV > VERWALTUNG RESERVIERTE DATEN" gefunden werden, so dass davon dann eine Sicherheitskopie gemacht werden kann.
  • Seite 33: System-Einstellung

    6. System-Einstellung 6.1. Wechseln zur System-Einstellung > So verwenden Sie die Maus: > So verwenden Sie die Fernbedienung (1) : > So verwenden Sie die Fernbedienung (2) : 6.2. Kamera-Einstellung Sie können die Kamera-Einstellungen bezüglich Kamera-ID, Bild, Verdecken/Anzeigen und Bewegung im DVR- Menü...
  • Seite 34: Kameraname

    6.2.1. Kameraname Sie können die Kamera-ID, die auf dem Bildschirm angezeigt wird, folgendermaßen verändern: 1. In <SYSTEMKONFIG.> - <KAMERA>, wählen Sie <KAMERANAME>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder benutzen Sie die Maus, um einen Kanal auszuwählen, den Sie umbenennen möchten. Als Alternative klicken Sie einfach doppelt auf den Kameranamen in der oberen linken Ecke, um die Kamera umzubenennen.
  • Seite 35 6.2.2. Bildeinstell. Stellen Sie die Bildeinstellungen für jede Kamera nach Belieben ein. 1. In <SYSTEMKONFIG.> - <KAMERA>, wählen Sie <KAMERA-KONFIG.>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder benutzen Sie die Maus, um die einzelnen Optionen des Bild-Menüs einzustellen. - KANAL: Wählen Sie zuerst einen Kanal aus, für den Sie die Bildeinstellungen vornehmen möchten.
  • Seite 36 6.2.3. Kameras ausblenden (Verdeckungskonfiguration) Sie können das Kamera-Videobild ausblenden, so dass es von einem bestimmten Benutzer oder einer Benutzergruppe nicht gesehen werden kann. Legen Sie einen oder mehrere Kanäle fest, die Sie für einen bestimmten Benutzer oder Gruppe ausblenden möchten. 1.
  • Seite 37 6.2.4. Bewegungssensor Stellen Sie den Bewegungssensor der Kamera ein, so dass der DVR Bewegungsereignisse erkennen kann. 1. In <SYSTEMKONFIG.> - <KAMERA>, wählen Sie <ANZEIGE BEWEGUNG>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder die Maus, um die einzelnen Einstellungen vorzunehmen. >...
  • Seite 38 5. Mit einem rechten Mausklick oder durch Drücken der [EXIT]-Taste auf der Fernbedienung wird ein Untermenü angezeigt, in dem Sie den Kanal auswählen können, für den Sie den Bewegungsbereich einstellen möchten und wo Sie alle Blöcke aktivieren / deaktivieren können und die Einstellung der Empfindlichkeit vornehmen können. Sie können auch wählen, ob Sie Ihre Einstellung speichern oder speichern und beenden möchten.
  • Seite 39: Ptz-Einstellungen

    Anmerkung: Die in einer Szene mit niedrigem Kontrast aufgezeichneten Bilder wie bei Nacht, können zu starkes Rauschen hervorrufen, und somit zu oft ein Bewegungsereignis auslösen. Wenn dies der Fall ist, verringern Sie bitte die Empfindlichkeit bei Nacht etwas. 6.2.5. PTZ-Einstellungen Sie können die Kamera-ID, das Protokoll, die Baudrate und die Geschwindigkeit der Datenübertragung für jeden Kanal festlegen.
  • Seite 40 6.2.6. Privacy Mask (Privatzonen) Hier können Sie die Privatzonen für jeden Kanal einstellen. Deutsch...
  • Seite 41: Aktivieren

    6.2.7. Temper Detection (Sabotage-Alarm) Sie können den DVR so einstellen, dass er Sabotageversuche erkennt und Überwachungshandlungen ausführt, wenn eine installierte Kamera sabotiert wurde. 1. Wählen Sie <TAMPER DETECTION> (Sabotage-Erkennung) aus dem Menü <KAMERA> unter <SYSTEMKONFIG.> aus. 2. Benutzen Sie die Tasten [▲▼◀▶] auf der Fernbedienung oder die Maus, um <MARK, SENSITIVITY> auszuwählen und die Sabotage-Erkennungseinstellungen passend einzustellen.
  • Seite 42 1. In <SYSTEMKONFIG.> - <ANZEIGE>, wählen Sie bitte <OSD>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder die Maus, um die einzelnen Einstellungen für die Menüpunkte vorzunehmen. > KAMERANAME : Legen Sie die Anzeige des Kamera-Titels auf dem Bildschirm fest. >...
  • Seite 43 1. In <SYSTEMKONFIG.> - <ANZEIGE>, wählen Sie <MONITOR>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder die Maus, um ein Sequenz-Intervall für den Spot-Ausgang, von 1 bis 60 Sekunden, einzustellen. > SEQUENZ-UMSCHALTZEIT: Legt das Zeitintervall zwischen zwei Bildschirm-Modui bei der Live-Überwachung fest (einstellbar von 1 Sek.
  • Seite 44 1. In <SYSTEMKONFIG.> - <ANZEIGE>, wählen Sie <SEQUENZ>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder die Maus, um eine Sequenz hinzuzufügen oder die Einstellungen der bestehenden Sequenz zu ändern. > AKTIVIEREN : Wählen Sie eine Liste aus, für die Sie die Sequenz aktivieren möchten. Nur eine Liste wird aktiv sein.
  • Seite 45 So fügen Sie eine Sequenz hinzu : 1. Klicken Sie auf <HINZUFÜGEN> im unteren Bereich des Bildschirms. 2. Wenn das Fenster "HINZUFÜGEN" erscheint, geben Sie den Titel mit der virtuellen Tastatur ein. 3. Geben Sie den Namen der Sequenz an und klicken Sie auf <HINZUFÜGEN>. 4.
  • Seite 46 So bearbeiten Sie eine Sequenz : 1. Wählen Sie eine Sequenz, die Sie bearbeiten möchten, aus der Liste aus. 2. Das "BEARBEITEN"-Fenster wird angezeigt. 3. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder die Maus, um eine ausgewählte Sequenz zu bearbeiten. >...
  • Seite 47: Spot-Ausgang

    6.3.4. Spot-Ausgang Sie können den Spot-Ausgang konfigurieren, um einen Live-Kanal je nach Bedarf in verschiedenen Live- Ansichten anzuzeigen, zusätzlich zur üblichen Hauptbildschirm-Anzeige. Sie können hier für jeden Spot-Ausgang verschiedene Live-Ansicht auswählen und diesen Spot-Ausgang aktivieren / deaktivieren. 1. Unter <SYSTEMKONFIG.> - <ANZEIGE>, wählen Sie <SPOT-AUSG.> aus. Deutsch...
  • Seite 48 2. Verwenden Sie die [▲ ▼ ◀ ▶ / ENTER]-Taste auf der Fernbedienung, um die Eigenschaften des Spot-Ausgangs zu bearbeiten. Bitte drücken Sie hierzu zuerst zwei Mal auf die [ENTER]-Taste, um das "BEARBEITEN"-Fenster aufzurufen. Wenn Sie eine Maus benutzen, klicken Sie einfach auf den Namen des Spot-Ausgangs in der Liste, um das "BEARBEITEN"-Fenster aufzurufen.
  • Seite 49 So fügen Sie eine Ansicht zu einem Spot-Ausgang hinzu: 1. Wählen Sie ein Element/den Namen des Elements aus der Spot-Ausgangsliste aus, das geändert werden soll. 2. Wenn das "BEARBEITEN"-Fenster erscheint, klicken Sie bitte auf <BEARBEITEN>. 3. Wenn die Ansichtsauswahl erscheint, klicken Sie bitte auf <ANSICHT HINZUF.>. 4.
  • Seite 50: Audio Einrichten

    3. Wenn das Ansichtsauswahl-Fenster erscheint, können Sie die gewünschte Ansicht aussuchen, die bearbeitet oder gelöscht werden soll, und danach die [ENTER]-Taste auf der Fernbedienung drücken oder mit der rechten Maustaste darauf klicken. > ÄNDERN: Das „SPOT-SEQUENZ-KONFIG.“-Fenster wird angezeigt, so dass Sie hier die Ansicht des Spot- Ausgangs und andere Eigenschaften bearbeiten können.
  • Seite 51: Benutzer Einrichten

    1. In <SYSTEMKONFIG.> - <AUDIO>, wählen Sie bitte <SIGNALTON>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder die Maus, um den Menüpunkt, den Sie bearbeiten möchten, auszuwählen. > FERNBEDIENUNG : Legen Sie die Einstellungen für das Geräusch fest, das Sie hören werden, wenn Sie eine Taste der Fernbedienung drücken.
  • Seite 52 1. In <SYSTEMKONFIG.> - <BENUTZER>, wählen Sie bitte <VERWALTUNG>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder die Maus, um ein Benutzerkonto hinzuzufügen oder einen Menüpunkt, den Sie bearbeiten möchten, auszuwählen. 3. Um die Änderung zu übernehmen, klicken Sie bitte auf <ANWENDEN> im unteren Bildschirmteil. 4.
  • Seite 53 > BENUTZER-ID : Geben Sie die Benutzer-ID mit der virtuellen Tastatur ein. > PASSWORT : Verwenden Sie die virtuelle Tastatur, um das Passwort einzugeben. > GRUPPE : Wählen Sie eine Gruppe, der der Benutzer angehört, von <ADMIN>, <MANAGER> und <USER> (<BENUTZER>).
  • Seite 54 Hinweis: Verdeckte Kanäle werden nur lokal auf dem Gerät für einen oder mehrere bestimmte Benutzer verdeckt. Wenn Sie einen Kanal auch über Fernzugriff verdecken möchten, benutzen Sie bitte die Verdeckungsfunktion im „KAMERA VERDECKEN“-Einstellungsmenü. 6.5.2. Gruppenbefugnisse Sie können unterschiedlichen Benutzergruppen unterschiedliche Berechtigungen für eine bestimmtes Menü zuweisen.
  • Seite 55: Netzwerkeinstellung

    > SUCHE : Legen Sie die Berechtigungen für das Such-Menü fest. > ARCHIV : Legen Sie die Berechtigungen für das Backup-Menü fest. > SYSTEMKONFIG. : Legen Sie die Berechtigungen für das Systemkonfigurationsmenü fest. > AUFN. KONFIG.: Legen Sie die Berechtigungen für das Aufnahmekonfigurationsmenü fest. >...
  • Seite 56 > IP-ADRESSE : Geben Sie die IP-Adresse ein. > GATEWAY : Geben Sie die Gateway-Adresse ein. > SUBNETZ-MASKE : Geben Sie die Adresse der Subnetzmaske ein. > 1. DNS-SERVER : Geben Sie die Adresse des primären DNS-Servers ein. > 2. DNS-SERVER : Geben Sie die Adresse des sekundären DNS-Servers ein. >...
  • Seite 57 > DDNS : Stellen Sie die Aktivierung der DDNS-Verbindung ein. > DDNS SERVER : Wählen Sie einen Server für die Verbindung. > DVR-NAME : Geben Sie den Namen des DVRs an, den Sie als DDNS nutzen möchten. > DDNS-ANMELDUNGSTEST : Prüfen Sie, ob der <DVR-NAME> als DDNS eingestellt werden kann. Wenn sich ein Name doppelt auf dem Server befindet, wird die Registrierung fehlschlagen.
  • Seite 58: Netzwerkstatus

    3. Um die Änderung zu übernehmen, klicken Sie bitte auf <ANWENDEN> im unteren Bildschirmteil. 4. Wenn Sie die Einstellung beendet haben, drücken Sie die [EXIT]-Taste auf der Fernbedienung, oder klicken Sie auf <SCHLIESSEN> im unteren Bildschirmteil. Die Bestätigungsmeldung wird angezeigt, und Sie kehren zurück zum vorhergehenden Menü.
  • Seite 59: System Einrichten

    6.7. System einrichten Sie können hier die Einstellungen für Datum/Uhrzeit, System-Verwaltung, und die Tastatur-Steuerung vornehmen. 6.7.1. Datum/Zeit Geben Sie hier das aktuelle Datum und die aktuelle Uhrzeit ein. 1. In <SYSTEMKONFIG.> - <SYSTEM>, wählen Sie <DATUM / ZEIT>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder die Maus, um die Einstellungen der Zeit vorzunehmen oder die einzelnen Optionen wie benötigt einzustellen.
  • Seite 60: Systemverwaltung

    > DATUM / ZEIT : Stellen Sie die aktuelle Zeit und das aktuelle Datum ein. Klicken Sie auf die Taste "Uhr", um die Zeit manuell einstellen. > DATUMSFORMAT : Geben Sie das Datumsformat ein. > ZEITFORMAT : Geben Sie das Zeitformat ein. >...
  • Seite 61 1. In <SYSTEMKONFIG.> - <SYSTEM>, wählen Sie <SYSTEM-VERWALTUNG>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder die Maus, um die Einstellungen für die einzelnen Menüpunkte vorzunehmen. > F/W-AKTUAL. : Sie können die aktuelle Software mit der neuesten Version aktualisieren. >...
  • Seite 62 - LADEN : Wenden Sie die Einstellungen des Speichergeräts auf den DVR an. Schließen Sie das Speichergerät an die USB-Schnittstelle des DVRs an. > PASSWORT : Öffnen oder schließen Sie das Dialogfeld für die Einstellungen des Menüs: Verlassen, System- Einstellungen, Aufnahme-Einstellungen, Backup (Sichern) und Suche. Anmerkung: Wenn diese Einstellung auf <AUS>...
  • Seite 63 So führen Sie das Update durch : 1. Verbinden Sie das USB-Speicher-Gerät, das die aktualisierbaren Dateien enthält. 2. Klicken Sie auf <USB>. 3. Wählen Sie eine oder mehrere von den aktualisierbaren Dateien, die in <F/W-LISTE> aufgeführt sind. Anmerkung: Die Firmware sollte sich im <root>-Verzeichnis des USB-Speichergeräts befinden. Speichern Sie sie nicht in einem anderen Ordner.
  • Seite 64: Systeminformationen

    6. Der Fortschrittsbalken zeigt den Fortschritt des Firmware-Update-Prozesses. 7. Wenn das Update abgeschlossen ist, starten Sie das System neu. ACHTUNG: Während des Updates darf der DVR nicht gewaltsam abgeschaltet oder vom USB-Speichergerät getrennt werden, um schwere Schäden am Gerät oder Beschädigungen der Daten zu vermeiden. Falls erforderlich, wenden Sie sich an Ihr nächstgelegenes Service-Zentrum, um professionelle Hilfe zu erhalten.
  • Seite 65: Datenspeicher

    6.7.4. Bediengerät Konfigurieren Sie die Einstellungen für die Fernbedienung und das Bediengerät. HINWEIS: Diese Funktion dient zur Steuerung einzelner DVRs separat über ein Steuergerät oder über die Fernbedienung, falls mehrere DVRs des gleichen Modells vorhanden sind. 1. In <SYSTEMKONFIG.> - <SYSTEM>, wählen Sie <BEDIENGERÄT>. 2.
  • Seite 66 1. In <SYSTEMKONFIG.> - <SPEICHER>, wählen Sie <SYSTEM-INFORM.>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder die Maus, um den Status für jedes angeschlossene Gerät zu überprüfen. Deutsch...
  • Seite 67: Festplatten-Betrieb

    > STARTZEIT / ENDZEIT : Zeigt die Uhrzeit für Start und Ende der gespeicherten Daten auf jeder Festplatte an. > STATUS : Überprüft, ob die angeschlossene Festplatte vom DVR verwendet wird. Wenn Sie ein Problem mit der Festplatte feststellen, wird der DVR die Verbindung mit dem Datenträger beenden, und diesen als "NICHT VERWENDET"...
  • Seite 68 1. In <SYSTEMKONFIG.> - <SPEICHER>, wählen Sie <HDD-BETRIEB>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder die Maus, um die Einstellungen für den HDD-Betrieb vorzunehmen. > HDD-SCHREIBMODUS : - Wenn dieser Menüpunkt auf <ÜBERSCHREIBEN> gestellt ist, werden die vorhandenen Daten durch neue Daten überschrieben, wenn die Größe der zu speichernden Dateien den Speicherplatz auf der Festplatte überschreitet.
  • Seite 69: Ereignis-Einstellung

    1. In <SYSTEMKONFIG.> - <SPEICHER>, wählen Sie <S.M.A.R.T.- EINSTELLUNG>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder die Maus, um die Einstellungen für den HDD-Betrieb vorzunehmen. > S.M.A.R.T.-STATUS : Lesen Sie die S.M.A.R.T.-Informationen der Festplatte und prüfen Sie, ob sich die aktuelle Festplatte im ordnungsgemäßen Betrieb befindet.
  • Seite 70 Alarm-Ausgang : 1. In <SYSTEMKONFIG.> - <EREIGNIS>, wählen Sie <ALARM-AUSG.>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder die Maus, um <ALARM-AUSG.> auszuwählen und die Einstellungen für die einzelnen Menüpunkte vorzunehmen. > NAME : Sie können den Alarm umbenennen. >...
  • Seite 71 1. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder die Maus, um ein Datum im Zeitplan einzustellen. 2. Ziehen Sie die Maus, um die Größe der Zelle zu verändern oder verwenden Sie die [▲▼◀▶ ] -Tasten, um die Zelle zu bewegen, drücken Sie dann [ENTER]. 3.
  • Seite 72: Ereignis-Meldung

    6.9.2. Ereignis-Meldung Geben Sie die Methoden der Meldung an, wie Signalton, Video-Pop-up oder E-Mail, wenn ein Ereignis eintritt. 1. In <SYSTEMKONFIG.> - <EREIGNIS>, wählen Sie <EREIGNIS-MELDUNG>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder die Maus, um entweder <SIGNALTON>, <ANZEIGE>...
  • Seite 73 > VIDEO-POP-UP : Anzeige des Videokanals, der mit dem Ereignis auf einem einfach-geteilten Bildschirm synchronisiert ist. Stellen Sie die ZEITDAUER der einfach-geteilten Bildschirmanzeige ein. - TRANSPARENT : Halten des Video-Pop-ups, so lange das Ereignis andauert. - BIS-TASTE : Halten des Video-Pop-ups, bis eine Maus- oder Fernbedienungstaste gedrückt wird. - 5 ~ 300 SEK.
  • Seite 74: Alarmeingänge

    > NEUE E-MAIL HINZUFÜGEN : Wenn Sie einen neuen Mail-Empfänger neben den bereits bestehenden hinzufügen möchten, klicken Sie auf diese Schaltfläche, um den Empfänger hinzuzufügen. > MINIMALE E-MAIL-HÄUFIGKEIT : Stellen Sie die minimale Frequenz für die Versendung der E-Mail ein. Wenn Sie die Frequenz auf eine Minute einstellen, und zwei Ereignisse treten innerhalb einer Minute auf, wird das 2.
  • Seite 75: Bewegungserkennung

    > NAME : Sie können einen Namen für den Alarm-Sensor angeben. > BETRIEB : Sie können einen Typ für den Alarm-Sensor angeben. - N/O (Normal Open) : Normalerweise ist der Sensor offen. Wenn der Sensor auf "Schließen" schaltet, wird ein Ereignis ausgelöst.
  • Seite 76: Videoverlust

    > BEW. IGNORIEREN : Geben Sie das minimale Intervall für das Auftreten des Bewegungsereignisses an. Zum Beispiel, selbst wenn Sie die minimale Frequenz auf 5 Sekunden gesetzt haben und ein anderes Bewegungsereignis tritt in weniger als 5 Sekunden nach dem letzten Bewegungsereignis auf, wird das neue Ereignis ignoriert.
  • Seite 77 6.9.6. Systemereignis Sie können eine beliebige Aktion auf ein Ereignis im Zusammenhang mit der Festplatte, der Aufnahme, dem Netzwerk oder dem System festlegen. Wie bei den anderen Ereignissen, können Sie die Benutzer über das Ereignis durch Alarm-/Signalton-Ausgabe, OSD-Pop-up oder E-Mail benachrichtigen. 1.
  • Seite 78 Aufzeichnen: > PANIKAUFNAHME : Geben Sie die Aktion an, die ausgeführt werden soll, wenn die Panik-Aufzeichnung beginnt. System : > EREIGNIS BEIM BOOTEN : Dieses Ereignis tritt auf, wenn der DVR gestartet wird. > ANMELDEFEHLER : Dieses Ereignis tritt auf, wenn ein Login-Fehler im DVR passiert ist. Hier können Sie die Anzahl der Fehlanmeldungen zum Auslösen des Ereignisses festlegen durch Klick auf die "Pfeil nach unten"- Taste.
  • Seite 79 > LÜFTERFEHLER-EREIGNIS: Dieses Ereignis tritt auf, wenn der CPU-Lüfter oder der Lüfter des Gerätes nicht mehr arbeiten. Wenn der Lüfter versagt, wird der DVR nicht mehr aufzeichnen. Hinweis: Wenn ein Lüfter versagt hat, setzen Sie sich bitte mit Ihrem Händler oder Service in Verbindung, um technische Unterstützung zu erhalten.
  • Seite 80 Netzwerk : > PROBLEME BEI DER INTERNETVERBINDUNG : Tritt auf, wenn die Internetverbindung zum DVR ausfällt. Wenn Sie den DVR nicht an das Netzwerk anschließen, lassen Sie das Element <AKTION> leer. > FEHLER BEIM FERNZUGRIFF : Dieses Ereignis tritt auf, wenn ein Remote Client sich nicht einloggen konnte aufgrund einer ungültigen ID oder eines ungültigen Passworts.
  • Seite 81 6.9.7. Tamper Event Sie können hier einstellen, wie auf ein erkanntes Sabotage-Ereignis reagiert werden soll. Stellen Sie dazu die Sabotage-Ereignis-Erkennung unter <TAMPER DETECTION> (Sagotage-Erkennung) für jeden Kanal ein. 1. Unter <SYSTEMEREIGNIS> - <EREIGNIS>, wählen Sie bitte <TAMPER EVENT> (Sabotage-Ereignis) aus. 2.
  • Seite 82: Aufnahme-Einstellung

    7. Aufnahme-Einstellung Sie können hier die Aufzeichnungseinstellungen für den DVR konfigurieren. Nur autorisierte Benutzer erhalten Zugriff auf das Aufzeichnungseinstellungsmenü (AUFN. KONFIG.). 7.1. Starten des AUFN. KONFIG.-Menüs > So verwenden Sie die Maus: > So verwenden Sie die Fernbedienung : 7.2. Aufzeichnung einrichten 7.2.1.
  • Seite 83 > IMMER HOHE VIDEOQUALITÄT : Die Aufzeichnung wird immer in der besten Qualität erfolgen, unabhängig von dem Ereignis. Da diese Option immer Aufnahmen in der besten Qualität produzieren wird, ist die Dauer der Aufzeichnungen die kürzeste im Vergleich zu den anderen Aufzeichnungsmodi. >...
  • Seite 84 > MANUELLE KONFIGURATIONSMÖGLICHKEITEN : Sie können die Einstellungen für die Aufzeichnung bezüglich Zeit, Datum und Kanal konfigurieren. - ZEITPLAN-MODUS : Stellen Sie die Aufzeichnung für einen Tag (täglich) oder für eine Woche (wöchentlich) ein. - VORAUFZEICHNUNGSZEIT : Stellen Sie die Voraufzeichnungszeit ein. - NACHAUFZEICHNUNGSZEIT : Stellen Sie die Nachaufzeichnungszeit ein.
  • Seite 85 GRÖSSE/BPS/QUALITÄT : 1. Bitte wählen Sie den Tag der Woche, um die kontinuierliche Aufzeichnung durchführen. Unter <AUFNAHMEMODUS>, müssen Sie den <ZEITPLAN-MODUS> der Option <MANUELLE AUFZEICHNUNG> auf <WÖCHENTLICH> einstellen, bevor Sie den <TAG> angeben können. 2. Klicken Sie auf eine Zeit-Zelle, von der Sie die Größe/FPS/Qualität bearbeiten möchten und ziehen Sie diese auf eine gewünschte Zelle.
  • Seite 86: Bewegungsaufzeichnung

    4. Wenn Sie die Einstellungen beendet haben, klicken Sie auf <OK>. Sie können die Aufzeichnungsgröße in der Größen-Tabelle unter der Zeitauswahl-Leiste auswählen. Zeitplan-Einstellung: 1. Wählen Sie einen Start-Tag der Woche auf dem Zeitplan aus. 2. Klicken Sie auf eine Zeit-Zelle, von der aus Sie den Zeitplan starten möchten und ziehen Sie diese auf eine gewünschte Zelle.
  • Seite 87: Alarm-Aufzeichnung

    1. Im <AUFN. KONFIG.>-Menü, wählen Sie <KONT. AUFZEICHNUNG>. 2. Verwenden Sie die [▲▼◀▶]-Tasten auf der Fernbedienung oder die Maus, um entweder <GRÖSSE/BPS/QUALITÄT> oder <ZEITPLAN> auszuwählen. 3. Stellen Sie jedes Element bei <AUFLÖSUNG>, <BPS>, <QUALITÄT> und die Verwendung von <AUDIO> für die Bewegungsaufzeichnung ein.
  • Seite 88: Panik-Aufzeichnung

    1. Im <AUFN. KONFIG.>-Menü, wählen Sie <ALARMAUFZEICHNUNG>. 2. Verwenden Sie die [▲▼◀▶]-Tasten auf der Fernbedienung oder die Maus, um entweder <GRÖSSE/BPS/QUALITÄT> oder <ZEITPLAN> auszuwählen. 3. Stellen Sie jedes Element bei <AUFLÖSUNG>, <BPS>, <QUALITÄT> und die Verwendung von <AUDIO> für die Bewegungsaufzeichnung ein.
  • Seite 89 1. Im <AUFN. KONFIG.>-Menü, wählen Sie <PANIKAUFZEICHNUNG>. 2. Stellen Sie jedes Element bei <AUFLÖSUNG>, <BPS>, <QUALITÄT> und die Verwendung von <AUDIO> für die Bewegungsaufzeichnung ein. Anmerkung: Weitere Informationen hierzu finden Sie in Kapitel 7.2.2. Kont. Aufzeichnung. 4. Um die Änderung zu übernehmen, klicken Sie bitte auf <ANWENDEN> im unteren Bildschirmteil. 5.
  • Seite 90: Suche

    1. Im <AUFN. KONFIG.>-Menü, wählen Sie <NETZWERK-STREAMING>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder die Maus, um den Menüpunkt, den Sie bearbeiten möchten, auszuwählen. 3. Stellen Sie die <MAX. AUFLÖSUNG> und <MAX. BPS> für jeden Kanal ein. 4. Wenn Sie die Einstellungen beendet haben, klicken Sie auf <OK>. 4.
  • Seite 91: Wechseln Zum Suche-Menü

    8.1. Wechseln zum Suche-Menü 8.1.1. Während der Überwachung zum Suche-Menü wechseln > So verwenden Sie die Maus: > So verwenden Sie die Fernbedienung (1) : > So verwenden Sie die Fernbedienung (2) : 8.2. Suche-Einstellungen 8.2.1. Zeit-Suche Mit dem Kalender können Sie nach Aufzeichnungsdaten suchen über das Aufzeichnungsdatum. Deutsch...
  • Seite 92 1. Im <SUCHE> wählen Sie <ZEIT-SUCHE>. 2. Verwenden Sie die [▲▼◀▶]-Tasten oder verwenden Sie die Maus, um das Such-Datum und die Uhrzeit im Kalender in der linken Ecke des Bildschirms auszuwählen. > ERSTES : Das Datum der ersten Aufnahme wird automatisch ausgewählt. >...
  • Seite 93 4. Klicken Sie auf die gewünschte Startzeit in der Zeitleiste, oder verwenden Sie die Tasten am unteren Rand der Statusleiste, um zu suchen. > "Pfeile im Kreis"-Taste: Die Zeitleiste aktualisieren. > "Herauszoomen / REW"-Taste: Erweitern Sie die Zeitlinie in der Zeitleiste, um eine größere Zeitspanne zu erhalten.
  • Seite 94: Intervall

    1. Im Menü <SUCHE>, wählen Sie <VORSCHAUBILD-SUCHE>. 2. Verwenden Sie die [▲▼◀▶]-Tasten oder verwenden Sie die Maus, um das Such-Datum und die Uhrzeit im Kalender in der linken Ecke der Vorschaubild- Suche zu spezifizieren. > ERSTES : Das Datum der ersten Aufnahme wird automatisch ausgewählt. >...
  • Seite 95: Ereignissuche

    3. Klicken Sie doppelt auf die gewünschte Spielzeit in der Aufzeichnungsdaten-Leiste, oder klicken Sie doppelt auf das gewünschte Zeit-Bild in der Vorschaubild-Ansicht. Sie werden zum Wiedergabe-Bildschirm wechseln. 4. Wenn Sie die Wiedergabe anhalten und wieder zum Suchmenü zurückkehren möchten, drücken Sie [EXIT] oder [SEARCH] (Suche) auf der Fernbedienung.
  • Seite 96: Wiedergabe

    1. Im Menü <SUCHE>, wählen Sie <EREIGNIS-SUCHE>. 2. Verwenden Sie die [▲▼◀▶]-Tasten oder verwenden Sie die Maus, um die <START>- und <ENDE>-Zeit auf der linken Seite der Ereignissuch-Liste auszuwählen. 3. Wählen Sie den Kanal, im dem Sie suchen möchten. 4. Aktivieren Sie das Kontrollkästchen des Ereignistyps, nach dem Sie in der <EREIGNIS>-Liste suchen möchten. 5.
  • Seite 97 9.1.1. Konfiguration Wiedergabe-Bildschirm Videofenster : Zeigt das aktuelle Video an. Zeitleiste : Zeigt die Art der Aufzeichnungsdaten. Der vertikale Balken auf der Zeitleiste zeigt die aktuelle Wiedergabeposition. Klicken Sie doppelt auf den gewünschten Punkt auf der Zeitleiste, um das Video von diesem Zeitpunkt aus zu starten.
  • Seite 98 Wiedergabeleiste nutzen : Lesezeichen : Während der Wiedergabe können Sie Lesezeichen hinzufügen, um die Videodaten zu reservieren. Sie können die mit einem Lesezeichen versehenen Daten im Archiv-Menü ansehen, und auf einem angeschlossenen Backup- Gerät zu Sicherungszwecken speichern. Deutsch...
  • Seite 99 1. Geben Sie einen Marker an in dem <MARKER>-Feld, um die Daten zu reservieren. 2. Geben Sie die Details für die reservierten Daten in das <MEMO>-Eingabefeld ein. 3. Klicken Sie auf <STARTEN>. Sie werden so zur Wiedergabe-Ansicht mit der Anzeige des Sicherungsfortschritts gelangen.
  • Seite 100: Archivierung

    10. Archivierung 10.1. Starten des Archiv-Menüs So nutzen Sie das Archiv-Menü während der Wiedergabe: 1. Während der Wiedergabe klicken Sie bitte auf <NEUES ARCHIV('CD-Symbol')>. 2. Das "ARCHIV-KONFIG."-Fenster wird auftauchen, wo Sie die Daten reservieren können. 3. Klicken Sie auf <MENÜ('Playback-Film-Symbol')> in der unteren linken Ecke und wählen Sie das Menü <ARCHIV>...
  • Seite 101: Verwaltung Der Reservierten Daten

    5. Klicken Sie auf <SUCHE>. Die Ergebnisse werden in <ARCHIV-INFO> aufgelistet. Anmerkung: Die maximale Backup-Kapazität für eine Zeit ist 20GB. Wenn die Archivierungsaufgabe 20GB überschreitet, wird die Endzeit so angepasst, dass sie unter 20GB bleibt. 6. Wenn Sie Daten auf ein Speichergerät importieren möchten, verbinden Sie dieses mit dem DVR und klicken Sie auf <EXPORT>.
  • Seite 102 1. Verbinden Sie das Speichergerät, das die archivierten Daten enthält. 2. Wenn der Speicher erkannt wird, klicken Sie auf <SUCHE>. 3. Um die Details anzuzeigen, klicken Sie auf die "Dokument"-Taste neben der Liste. Klicken Sie auf <INTEGRITÄT PRÜFEN>, um zu prüfen, ob die Daten beschädigt oder unvollständig sind. 4.
  • Seite 103: Web Remote Viewer

    1. Im Menü <ARCHIV>, wählen Sie <KONFIG. ARCHIV-GERÄT>. 2. Verschieben Sie das FTP-Informationen-Feld. 3. Füllen Sie jeden Punkt mit einer virtuellen Tastatur aus. > HOSTNAME : Geben Sie die Adresse an, über die Sie auf den Server zugreifen können. > PORT : Geben Sie die Port-Nummer an, über die Sie auf den Server zugreifen können. >...
  • Seite 104: Verbindung

    Betriebssystem: Windows XP Professional, Windows Vista Home Basic / Premium, Windows 7 Web-Browser: Internet Explorer 7.0 oder neuer / Mozilla Firefox 3.6 / Google Chrome 4.1 / Opera 10 (Einige Web-Browser werden im Gegensatz zum Internet Explorer möglicherweise nicht vollständig funktionieren.) CPU: Intel Pentium 2.0 GHz Speicher:...
  • Seite 105 1. Tragen Sie die Benutzer-ID und das Passwort ein. Anmerkung: Der Standard-Benutzername lautet: ADMIN. Das Standard-Passwort (P) lautet: 1234. 2. Klicken Sie auf die obere Warnungsleiste zur Installation des ActiveX. Anmerkung: Wenn der Download des ActiveX Control nicht gelungen ist, gehen Sie bitte zu Extras > Internetoptionen >...
  • Seite 106: Live

    11.2. Live 11.2.1. Live-Ansicht auf einen Blick Deutsch...
  • Seite 107: Umschalten Der Bildschirmaufteilung

    11.2.2. Umschalten der Bildschirmaufteilung Klicken Sie auf die "Umschalt"-Taste, um den Modus zu wechseln, wie folgt: Deutsch...
  • Seite 108: Aufzeichnen Des Videos

    - AGC [6.00, 12.00, 18.00, 24.00, 30.00, 36.00, 42.00, 44,80] : Wenn der AGC-Wert sich erhöht, wird der Bildschirm zwar heller, der Rauschpegel wird aber auch zunehmen. 11.2.3. Aufzeichnen des Videos 1. Klicken Sie auf das Symbol "Diskette", um mit dem Speichern zu beginnen. 2.
  • Seite 109: Activex-Einstellungen

    11.2.4. Drucken 1. Klicken Sie auf das Symbol "Drucker". 2. Die aktuelle Bildschirmanzeige wird über den am PC angeschlossenen Drucker gedruckt. 11.2.5. Bildschirm-Snapshot 1. Klicken Sie auf das Symbol "Kamera". 2. Die aktuellen Bildschirmamzeige des ausgewählten Kanals wird auf dem Pfad gespeichert, der im PC angegeben ist (Standardmäßig: C:\SaveFolder).
  • Seite 110: Suche

    11.2.7. Registerkarte "Status" Klicken Sie auf <STATUS> im unteren Bereich des Bildschirms. Sie können das Auftreten eines Ereignisses für jeden Kanal des angeschlossenen DVRs überprüfen. 11.2.8. Registerkarte "Log" Klicken Sie auf <LOG> im unteren Bereich des Bildschirms. Sie können das Protokoll der Ereignisse, die im verbundenen DVR aufgetreten sind, folgendermaßen überprüfen: 11.2.9.
  • Seite 111: Such-Ansicht Auf Einen Blick

    11.3.1. Such-Ansicht auf einen Blick Deutsch...
  • Seite 112: Zeitsuche

    11.3.2. Zeitsuche Verwenden Sie die Zeitleiste für die Suche nach den Daten, die in dem DVR gespeichert sind. 1. Wählen Sie ein Datum aus, nach dem Sie suchen möchten. 2. Klicken Sie auf <REFRESH>. 3. Prüfen Sie, ob Aufzeichnungsdaten im unteren Teil der Zeitleiste exisitieren und legen Sie den Zeitraum für die Suche fest.
  • Seite 113: Einstellung

    11.4. Einstellung Klicken Sie auf <SETUP>, um den Fernbedienungsbildschirm des DVRs anzuzeigen. Wenn Sie die Einstellung abgeschlossen haben, klicken Sie auf <OK>, um die Änderungen im entfernten angeschlossenen DVR zu übernehmen. Anmerkung: Wenn der DVR sich im Prozess der System- oder Aufzeichnungseinstellung befindet, wird die Fernbedienung deaktiviert.
  • Seite 114 Image Setting (Bild-Einstellung) : Stellen Sie die Helligkeit, den Kontrast und mehr für jede Kamera ein. Wenn Sie die Einstellungen beendet haben, klicken Sie auf <OK>, um die Einstellungen anzuwenden. Anmerkung: Die Standardfarbenwert ist < 50> (Helligkeit - Brightness, Kontrast - Contrast, Farbton - Tint, Farbe - Color).
  • Seite 115 Cover Setting (Verdeckte Einstellung) : Sie können einstellen, dass das Videobild von einer bestimmten Kamera für einen bestimmten Benutzer verdeckt bzw. ausgeblendet wird. Sie können das Kamera-Videobild ausblenden, so dass es von einem bestimmten Benutzer oder einer Benutzergruppe nicht gesehen werden kann. Um die verdeckten Einstellungen von 'Benutzergruppe' auf 'Benutzer' zu ändern, wechseln Sie bitte zum <USER>-Menü...
  • Seite 116 Motion Sensor : Aktivieren oder deaktivieren sie die Bewegungserkennung für jede Kamera. Definieren Sie den Bereich und die Empfindlichkeit, die für die Bewegungserkennung eingesetzt werden sollen. Activation : Schalten Sie die Bewegungserkennung für jede Kamera Ein oder Aus und aktivieren Sie die Benachrichtigungen auf dem Bildschirm.
  • Seite 117 PTZ Setup: Wenn Sie eine Kamera über eine serielle Verbindung angeschlossen haben, können Sie die Einstellungen für die PTZ-Kamera hier einstellen. Wählen Sie die Kamera aus und stellen Sie die verwendete Adressennummer, Protokoll und Baudrate der Kamera. Aktivieren Sie die RS485-Taste, wenn die Kamera-ID über die RS485-Verbindung angeschlossen ist. 11.4.3.
  • Seite 118 Monitor Settings (Monitor-Einstellungen) : Sie können das Intervall für eine aktive Sequenz festlegen. Geben Sie das Intervall an und klicken Sie auf <OK>, um dieses anzuwenden. 11.4.4. Audio Audio/Buzzer (Audio/Signalton) : Sie können hier die Einstellungen des Sprach- und Audio-Signals vornehmen. Anmerkung: Weitere Informationen hierzu finden Sie im Kapitel 6.4.
  • Seite 119 11.4.5. Benutzer (User) User Management : Sie können ein Benutzerkonto hinzufügen und das Kennwort ändern. Anmerkung: Weitere Informationen hierzu finden Sie im Kapitel 6.5. Benutzer einrichten. Um einen Benutzer hinzuzufügen, klicken Sie auf <Add> (Hinzufügen) und geben die Benutzer-Informationen ein. Wenn Sie den Benutzer löschen möchten, klicken Sie auf <DEL>...
  • Seite 120 Group Permission Setting : Sie können unterschiedlichen Benutzergruppen unterschiedliche Berechtigungen für eine bestimmtes Menü zuweisen. Aktivieren Sie die Kontrollkästchen der Menüpunkte, die zugänglich für diese User Group (Benutzer- Gruppe) sind. Wenn Sie die Einstellungen beendet haben, klicken Sie auf <OK>, um die Einstellungen anzuwenden.
  • Seite 121 DDNS Setting : Sie können die DDNS-Einstellungen so einstellen, dass entfernte Benutzer, die mit dem Netzwerk verbunden sind, per Fernzugriff auf das System zugreifen können. Ändern Sie die DDNS-Einstellungen und klicken Sie auf <OK>, um diese Änderungen anzuwenden. E-Mail-Einstellung : Sie können sich hier registrieren und eine E-Mail-Adresse testen, so dass eine E-Mail-Benachrichtigung in einem bestimmten Intervall, oder wenn ein Ereignis eintritt, gesendet werden kann.
  • Seite 122 11.4.7. System Date/Time Setting : Geben Sie hier das aktuelle Datum und die aktuelle Uhrzeit ein. Wenn Sie die Einstellungen beendet haben, klicken Sie auf <OK>, um die Einstellungen anzuwenden. Anmerkung: Weitere Informationen zu jedem Element der Zeit- und Datumseinstellung finden Sie in Kapitel 6.7.1. Datum / Zeit.
  • Seite 123 System-Information: Sie können die Informationen der System-Firmware-Version, die Größe der Festplatte und die Netzwerk- Einstellungen, sowie die Informationen zum Status der Netzwerkverbindung und Alarm I/O überprüfen. Control Device Setting : Stellen Sie hier die Verbindung von der Fernsteuerung und der Tastatursteuerung ein. Ändern Sie die Kommunikationseinstellungen und klicken Sie auf <OK>, um diese Änderungen anzuwenden.
  • Seite 124 11.4.8. Datenträger Datenträgerinformationen : Sie können eine Liste der internen/externen Datenträger, die an dem DVR angeschlossen sind sowie die Aufzeichnungszeit-Informationen von jedem Gerät überprüfen. S.M.A.R.T. Status : Sie können den S.M.A.R.T.-Status für jedes der internen und externen Geräte überprüfen. Was bedeutet S.M.A.R.T.? Es ist eine Art HDD-Selbstdiagnose-Werkzeug, das Fehler im System erkennt und den Benutzer warnt, wenn ein Fehler auftritt.
  • Seite 125 11.4.9. Sensor Alarm Output : Geben Sie die Alarmausgangsbedingungen im Arbeitszeitplan an. Wenn Sie die Einstellungen beendet haben, klicken Sie auf <OK>, um die Einstellungen anzuwenden. Anmerkung: Weitere Informationen zum Alarmausgang und zum ON/OFF-Zeitplan finden Sie in Kapitel 6.9.1. Alarm-Ausgang. Deutsch...
  • Seite 126 Event Notification (Ereignis-Meldung) : Geben Sie die Benachrichtigungsmethode an: <BUZZER OUT> (Signalton-Ausgang), <DISPLAY> (Anzeige) und <E- MAIL>, wenn ein Ereignis-Alarm stattfindet. Stellen Sie die Signalton-Ausgangszeit, Anzeigezeit und E-Mail- Benachrichtigungen ein und klicken Sie auf <OK>, um die Änderungen zu übernehmen. Anmerkung: Weitere Informationen über die Kommunikationsmenüpunkte entnehmen Sie bitte Kapitel 6.9.2.
  • Seite 127 Alarm Sensor : Sie können die Einstellungen des Alarm-Sensors konfigurieren und den Betrieb des Sensors festlegen, für den Fall, wenn ein Ereignis eintritt. Wenn Sie die Einstellungen beendet haben, klicken Sie auf <OK>, um die Einstellungen anzuwenden. Anmerkung: Weitere Informationen zu jeder Alarm-Sensor-Aktion finden Sie in Kapitel 6.9.3 . Alarm-Eingänge. Motion Sensor : Sie können eine Aktion einstellen, die ausgeführt werden soll, sobald eine Bewegung erkannt wird.
  • Seite 128 Video Loss : Sie können eine Aktion für <BUZZER> (Signalton) und <E-MAIL> auswählen und festlegen, was geschehen soll auf dem Alarm-Ausgang, wenn kein Video von der Kamera empfangen wird. Wenn Sie die Einstellungen beendet haben, klicken Sie auf <OK>, um die Einstellungen anzuwenden. System Event : Sie können eine beliebige Aktion auf ein Ereignis im Zusammenhang mit der Festplatte (disk), der Aufnahme (recording), dem Netzwerk (network) oder dem System festlegen.
  • Seite 129 Wenn Sie die Einstellungen beendet haben, klicken Sie auf <OK>, um die Einstellungen anzuwenden. Anmerkung: Weitere Informationen darüber, wie Sie den Bewegungssensor einstellen finden Sie in Kapitel 6.9.6. Systemereignis Deutsch...
  • Seite 130: Aufzeichnung Konfigurieren (Record Setting)

    11.4.10. Aufzeichnung konfigurieren (Record Setting) Record Setting : Sie können die Aufnahme-Optionen für den automatischen oder manuellen Modus hier einstellen. Wenn Sie die Einstellungen beendet haben, klicken Sie auf <OK>, um die Einstellungen anzuwenden. Anmerkung: Weitere Informationen über die Verwendung der einzelnen Modi finden Sie in Kapitel 7.2.1. Operationsmodus.
  • Seite 131 Continuous Recording : Konfigurieren Sie können hier die folgenden Einstellungen: Zeit der Kontinuierlichen Aufzeichnung, Aufzeichnungsgröße, Bildrate pro Sekunde und Qualität (continuous recording time, recording size, frame rate per second und quality). Klicken Sie auf den "Pfeil nach unten" neben jedem Element, um die Liste der verfügbaren Werte anzuzeigen.
  • Seite 132 Motion Recording : Stellen Sie die <Größe/BPS/Qualität/Audio> und den <Zeitplan> (SIZE/FPS/QUALITY/AUDIO> und <SCHEDULE>) ein, die Sie anwenden möchten, wenn eine Bewegung auftritt. Klicken Sie auf den "Pfeil nach unten" neben jedem Element, um die Liste der verfügbaren Werte anzuzeigen. Beenden Sie die Einstellung der <Größe/BPS/Qualität/Audio> für die Bewegungsaufzeichnung sowie für den Zeitplan und klicken Sie auf <OK>, um die Änderungen zu übernehmen.
  • Seite 133 Alarm Recording : Stellen Sie die <Größe/BPS/Qualität/Audio> und den <Zeitplan> (SIZE/FPS/QUALITY/AUDIO> und <SCHEDULE>) ein, die Sie anwenden möchten, wenn ein Alarm-Ereignis auftritt. Klicken Sie auf den "Pfeil nach unten" neben jedem Element, um die Liste der verfügbaren Werte anzuzeigen. Beenden Sie die Einstellung der <Größe/BPS/Qualität/Audio> für die Bewegungsaufzeichnung sowie für den Zeitplan und klicken Sie auf <OK>, um die Änderungen zu übernehmen.
  • Seite 134 11.4.11. Informationen (About) Klicken Sie auf die Registerkarte <INFORMATION>, um die Modellbezeichnung des DVRs sowie die Web Viewer- Version zu überprüfen. Deutsch...
  • Seite 135: Archive Viewer

    12. Archive Viewer Sie können hier die Daten, die im DVR archiviert sind, abspielen. Und Sie können die HDD-Daten, die durch den DVR aufgezeichnet wurden, abspielen. 12.1. Den Backup Player starten 1. Verbinden Sie den DVR mit einem Backup-USB-Speichergerät und speichern Sie darauf die Backup-Daten. 2.
  • Seite 136 5. Überprüfen Sie, ob das Wasserzeichnen der archivierten Datei unverändert geblieben ist, drücken Sie dazu auf "OK". 6. Wenn dieser Prozess abgeschlossen ist, wird die die archivierte Datei auf dem Bildschirm wiedergegeben. Deutsch...
  • Seite 137: Backup Player Auf Einen Blick

    12.2. Backup Player auf einen Blick Deutsch...
  • Seite 138: Ausdrucken (Print Out)

    12.2.1. Snapshot (Video Capture) Klicken Sie auf die "Kamera"-Taste in der linken Ecke am unteren Rand des Bildschirms, um das aktuelle Videobild zu speichern. > Video : - Selected Video : Speichern des tatsächlichen Rahmens des aktuellen Videos. - Screen : Speichern des sichtbaren Teils des aktuellen Videos. > Format : Wählen Sie ein Format zum Speichern aus (BMP, JPG, PNG).
  • Seite 139: Einstellungen

    12.2.3. Einstellungen Klicken Sie auf die "Rhombus"-Taste in der rechten oberen Ecke des Backup Players, um die Einstellungen des Backup Players vorzunehmen. Sie können die Version des Backup Players überprüfen: > Maintain the image aspect ratio : Hiermit können Sie das Bildseitenverhältnis beibehalten. Wenn Sie diese Option nicht aktivieren, wird das Bild an die Bildschirmgröße angepasst.
  • Seite 140 Technische Daten GRA-D2208A Betriebssystem Embedded Linux Videoeingänge 8 FBAS, BNC, durchgeschliffen Videoausgänge 5 FBAS BNC(1xHaupt., 4xSpot), 1 S-Video, 1 VGA, 1 HDMI Maximale Speicherkapazität 22,5 TB (4x2,5 TB SATA und 5x2,5 TB eSATA) Festplatten-Schächte 5 x SATA II Videokompression H.264 Auflösung der Aufzeichnung...
  • Seite 141 Aufzeichnungsmodus Dauernd, Ereignis, Bewegung, Videoausfall, Zeitplan, Manuell Vor-Alarm Aus, 1, 2, 3, 4, 5, 10, 15 Sek. Nach-Alarm Aus, 1, 2, 3, 4, 5, 10, 15, 30, Sek., 1, 2, 3 min. Auflösung der Anzeige max. 1920 x 1080 Anzeigegeschwindigkeit 400 Bps Anzeigenmodus Vollbild, 4, 6, 8, 9, 16...
  • Seite 142: Eg-Konformitätserklärung

    EG-Konformitätserklärung GRA-D2208A 8-Kanal-Digitalrekorder 960H H.264 GRA-D4416A 16-Kanal-Digitalrekorder 960H H.264 Es wird hiermit bestätigt, dass die Produkte in der serienmäßigen Ausführung folgenden einschlägigen Bestimmungen entsprechen: EG-EMV Richtlinie 2004/108/EG Angewendete harmonisierte Normen und technische Spezifikationen: EN 55022: 2010 EN 50130-4: 2011 EN 61000-3-3: 2008 ASP AG Lüttringhauser Str.

Diese Anleitung auch für:

Gra-d4416a

Inhaltsverzeichnis
