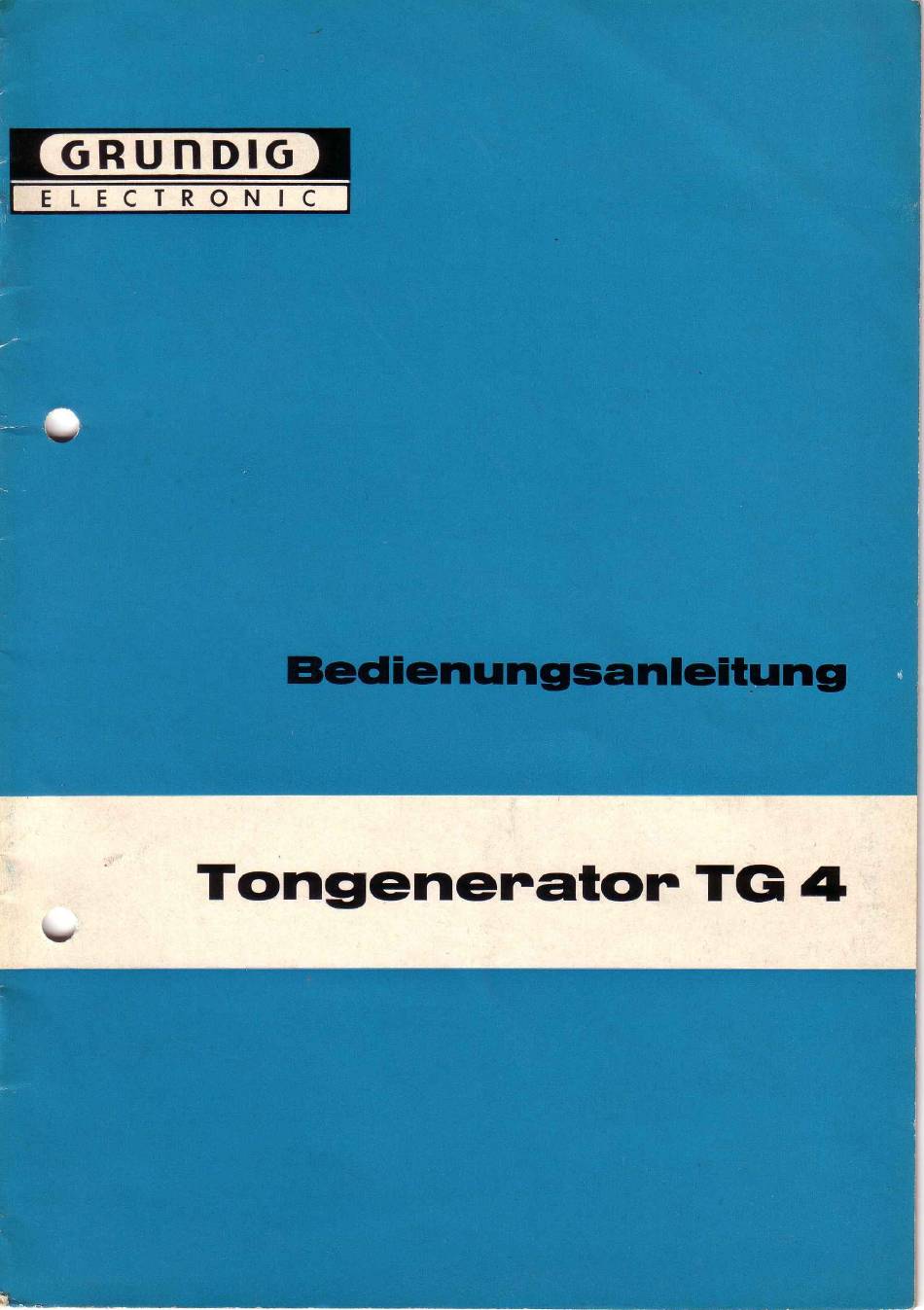

- Seite 1 GRUnDlG ELECTRONIC Bedienungsanleitung Tongenerator...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Beschreibung Aufgaben und Anwendung Wirkungsweise Inbetriebnahme und Bedienung Netz-AnschIuß - Umschaltung - Sicherungen Einschalten Generatorbetrieb Sinusspannung 2.3.1 Rechteckspannung 2.3.2 Verstärkerbetrieb 2.3.3 Anwendungen Aufnahme des Frequenzganges bei einem Tonbandgerät Frequenzmessung Bestimmung der Induktivität und Güte einer Spule Bestimmung der Induktivität 3.3.1 Bestimmung der Spulengüte 3.3.2... - Seite 3 01-101e•eue6u01 n 1 lä7NVSONnNälaag OINOUIOä73 91aun89...
-
Seite 4: Beschreibung
1. Beschreibung 1.1 Aufgaben und Anwendung Der Tongenerator TG4 ist ein RC-Generator, mit dem sich der NF-Frequenz- bereich 30 Hz 20 kHz — wie bei einem Schwebungssummer — ohne Umschalten kontinuierlich überstreichen läßt. Die Frequenzkonstanz ist über den gesamten Bereich unverändert. Das Gerät eignet sich als Meßspannungsquelle für Messungen an Ubertragungs- einrichtungen wie Verstärkern, Tonbandgeräten, Lautsprechern, Filtern, Leitungen, Ubertragern... -
Seite 5: Wirkungsweise
Die Generatorspannung Wird an einem Potentiometer abgegriffen und über eine weitere Verstärkerstufe auf den Grobspannungsteiler gegeben. Dadurch bleibt der Ausgangswiderstand des Meßausgangs konstant. Der Tongenerator TG 4 liefert Sinus- und Rechteckspannungen. In Stellung „Rechteck" Wird die Generatorspannung auf einen sog. „Stromtrigger" gegeben und in eine Rechteckspannung umgeformt. -
Seite 6: Inbetriebnahme Und Bedienung
Inbetriebnahme Bedienung Netz-Anschluß - Umschaltung - Sicherungen Der Tongenerator TG 4 ist für eine Netzspannung von 220 V eingestellt. Nach Um- löten der Drahtbrücken auf der Druckseite der linken Druckschaltungsplatte (von vorn gesehen) und Wechsel der Sicherung auf 0,63 A/250 V (träge) ist das Gerät auch bei einer Netzspannung von 110 V zu betreiben. -
Seite 7: Verstärkerbetrieb
NF-Frequenzbereiches Vierpole wie z. B. Pässe, Filter, Brücken und Verstärker auf ihre Ubertragungseigenschaften zu prüfen.AußerdemkönnenFrequenz-,Induk- tivitäts- und Kapazitätsmessungen durchgeführt werden. Aus der Vielzahl der Anwendungsmöglichkeiten des Tongenerators TG 4 Sind nachfolgend einige Beispiele herausgegriffen und näher erläutert. 3.1 Aufnahme des Frequenzganges bei einem Tonbandgerät Bekanntlich nimmt die Wiedergabespannung am Magnetkopf nach dem Induk- tionsgesetz mit der Frequenz zu, während sie andererseits... -
Seite 8: Frequenzmessung
Nachfolgend Wird die Messung des Aufnahmefrequenzganges näher erläutert. Die Abb. 3 zeigt die Meßanordnung. Meßanordnung bei Aufnahme Abb. Verstärker Hör-Sprech- K opf des» des Tonbandgerätes Tonbandg. Millivoltmeter Der Kopfstrom ist als Spannungsabfall an einem gegenüber der Impedanz des Kopfes vernachlässigbar kleinen Widerstand Rs (z. B. 10 . 100 Q) zu messen. - Seite 9 Abb. Oszillograph, z. B. W 2/13, G 5/7, MO 15/10 x-Verst. Y-Verst. Sindbeide Frequenze gleich, s o entsteht eineEllipse, deren Neigung u ndOff- nungvonderPhasenlage derbeiden Spannungen zueinander abhängig i st. Bei einemganzzahligen, vielfachen Verhältnis einer Frequenz gegenüber d er anderenentstehenåekreuzteSchleifen(s. Abb.5). Abb.
- Seite 10 Da ein Frequenzverhältnis von 1 : 5 noch gut auszuzählen ist, lassen sich mit dem Tongenerator TG 4 Frequenzen von 6 Hz bis 100 kHz bestimmen. Mit dem Frequenzvergleich durch Kreiszykloiden läßt sich das Frequenzverhältnis auf 1 : 50 erweitern.
- Seite 11 Zur Durchführung dieser Messung sind der X- und Y-Verstärker des Oszillo- graphen zunächstauf eine Empfindlichkeitvon 1 V/cm einzustellen. Legt man die in der Frequenz zu vergleichenden Spannungen jeweils einzeln an die Eingänge „UI" bzw. „U2" der Meßanordnung, kann mit Hilfe der mit „Phase" bezeichneten Bedienungselementeeine kreisförmige Ablenkung des Leuchtpunktes dargestellt werden.
-
Seite 12: Bestimmung Der Induktivität Und Güte Einer Spule
Wert beträgt 10/0. Bei einem CN YF läßt sich mit dem Tongenerator TG 4 z. B. ein Meßbereich von 600 gH bis 300 H überstreichen. 3.3.2 Bestimmung der Spulengüte Vor dem Anschließen der unbekannten Induktivität Lx mißt man die Spannung IJI an CN, gleicht nach dem Anschluß... -
Seite 13: Als Normalkondensat Or Toleranz
Alle dieseForderungen w erden bei einem Wert von O, I pF erfüllt. 3. Der Innenwiderstand desRöhrenvoltmeters mußgroßgenugsein,umeinezu- sätzliche Dämpfung des Kreises zu vermeiden. Da das GRUNDIG Millivolt- meter MV 20 einen Eingangswiderstandvon Re 10MQ hat, ist es für diese Messungen besonders geeignet. -
Seite 14: Messung Des Innenwiderstandes Leistungsverstärkers
Oder cx 2,tf • Rs Zahlenbeispiel: 100Q, Ul an Rs IOmV U = IOV, f— I kHz, 1,59 • 10-9F 10 V • 103 Hz • • 1 00 Q Kapazitätswertes aus dem RLC-Nomogramm Zur überschlägigen Ermittlung muß der Blindwiderstand Xc des Kondensators mindestens... -
Seite 15: Prüfung Von Verstärkern Mit Rechteckspannung
Fälleneine Gegenkopplung vomAusgangauf denEingang zurückwirkt. Ebenso sollte die Spannung U mit Hilfeeine Oszillographen k ontrolliertwerden, damit der Generator nicht übersteuert wird. Beispiel: GRUNDIG HiFi-Stereo-Verstärker NF 1, 100 kQ, pa 8,5 W (pro Kanal) Meßwerte: o,8V 3.6 Prüfung von Verstärkern mit Rechteckspannung Der Tongenerator gibt bei gedrückter T aste O eine Rechteckspannung großer... -
Seite 16: Wartung
Rechteckdach, wie es Abb. 14 zeigt. Abb. Abb. Wartung Der Tongenerator TG 4 ist wartungsfrei. Sollten irgendwelche Funktionsstörungen auftreten, ist es zweckmäßig, das Gerät an die nächste Werksvertretung, Nieder- lassung Oder Servicestelle einzusenden. Bei Ausfall des Betriebsanzeigelämpchens ist dieses nach Abziehen der Ab- deckung @ zugänglich. -
Seite 17: Technische Daten
Technische Daten Frequenzbereich 30 Hz ... 20 kHz in einem Bereich kontinuierlich einstellbar Frequenzunsicherheit ± 3,50/0 Frequenzänderung bei Temperatur-Änderung + 0,30/0/100 C innerhalb 0-500 C bei Netzspannungs-Änderung < ± 100/01-JN Meßausgang (Leistungsausg. abgeschaltet) Spannungsbereich ca. 5 mVeff . 5 Veff Spannungsteiler 4 Dekaden å... - Seite 18 Verwendung als Verstärker ca. 4 W Ausgangsleistung Klirrfaktor bei 3 W 10/0 und IJE < 0,30/0 nach DIN 45403 Intermodulation < ± I dB (30 ... 20 kHz) Frequenzgang 20 kHz Leistungsbandbreite 30 Hz . Eingangsspannung ca. 150 mV ... 3 V kontinuierlich einstellbar für Vollaussteuerung...
- Seite 19 nt)1G "üsr; AOSü*Gs Netzschalter Betriebsanzeigelampe Verstärkereingang Leistungsausgang Meßausgang Tasten für Spannungsteiler Umschalter-Ausg. A/ Ausg. B UmschaIter-Sinus / Rechteck Umschalter-Generator / Verstärker Spannungs-Feinregler Frequenz-Feineinstellung...
- Seite 20 GRUIU)IC, ELECTRONIC WICK LUNG FERTIGUNG KUNDE NDIENST GRUNDIG WERKE GMBH VERTRIEB ELECTRONIC 8510 FORTH/BAYERN, WORZBURGER STRASSE 150, TELEFON 09111732041...
- Seite 21 WERKE GMBH FURTH (BAY.)
