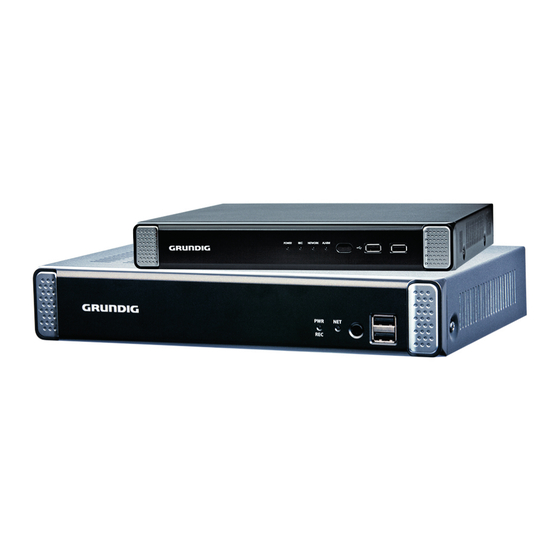

Grundig GRA-D1104B Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Grundig Anleitungen
  4. Studio & Recording
  5. GRA-D1104B
  6. Bedienungsanleitung
Grundig GRA-D1104B Bedienungsanleitung

Grundig GRA-D1104B Bedienungsanleitung

Analoge rekorder 4-kanal-digitalrekorder 960h h.264 8-kanal-digitalrekorder 960h h.264 16-kanal-digitalrekorder 960h h.264
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungsanleitung
Analoge Rekorder
GRA-D1104B
GRA-D2208B
GRA-D4416B
GRA-D1104B.121.1.06.08.2013
© ASP AG
4-Kanal-Digitalrekorder 960H H.264
8-Kanal-Digitalrekorder 960H H.264
16-Kanal-Digitalrekorder 960H H.264

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Grundig GRA-D1104B

Inhaltszusammenfassung für Grundig GRA-D1104B

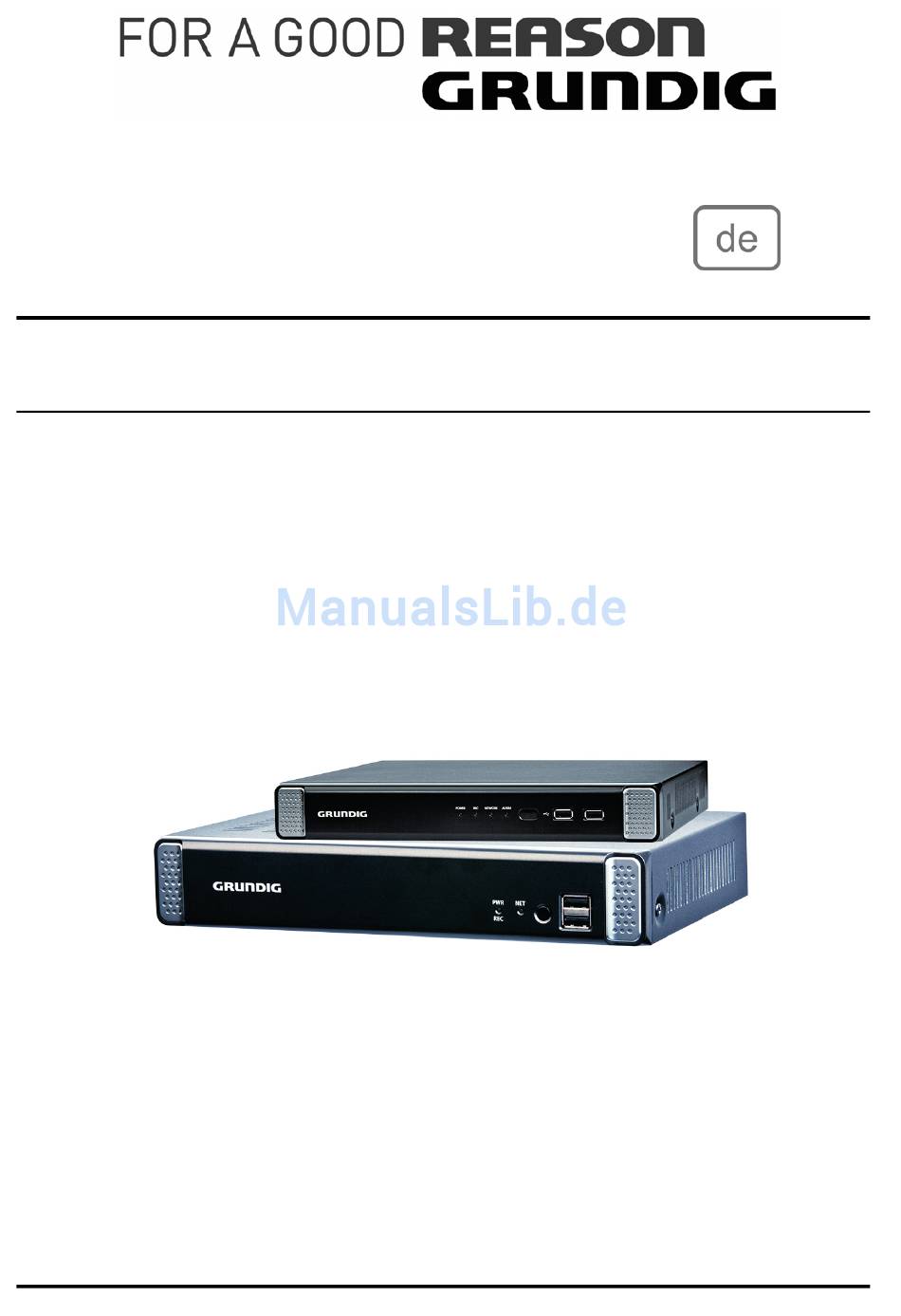

  • Seite 1 Bedienungsanleitung Analoge Rekorder GRA-D1104B 4-Kanal-Digitalrekorder 960H H.264 GRA-D2208B 8-Kanal-Digitalrekorder 960H H.264 GRA-D4416B 16-Kanal-Digitalrekorder 960H H.264 GRA-D1104B.121.1.06.08.2013 © ASP AG...

  • Seite 3: Inhaltsverzeichnis

    Inhalt: 10. Archivierung 1. Einleitung 1. Starten des Archiv-Menüs 11. Web Remote Viewer 1. Hauptmerkmale Ihres DVRs 1. Was ist der Web Remote Viewer? 2. Wichtige Sicherheitshinweise 3. Packungsinhalt 2. Live 4. Installation 3. Suche 1. Anschlüsse und Bedienelemente 4. Einstellung 2.

  • Seite 4: Einleitung

    1. Einleitung Vielen Dank für den Kauf eines GRUNDIG Digital-Videorekorders. Diese Gebrauchsanweisung bezieht sich auf die Rekorder-Modelle GRA-D1104B, GRA-D2208B und GRA-D4416B. Vor der Installation und Bedienung machen Sie sich bitte gründlich mit diesem Handbuch und anderen Handbüchern, auf die in diesem Handbuch verwiesen wird, vertraut.

  • Seite 5: Wichtige Sicherheitshinweise

    ~ 1080p Full HD GUI 2. Wichtige Sicherheitshinweise GRUNDIG übernimmt keinerlei Verantwortung für etwaige Unfälle oder Schäden, die während des Gebrauchs dieses Produkts entstehen können. Zu Ihrer Sicherheit finden Sie hier einige Anweisungen über die Installation, Handhabung, Reinigung, Montage/Demontage des Produkts (siehe unten). Lesen Sie daher bitte sorgfältig die Anweisungen und befolgen Sie diese.

  • Seite 6: Packungsinhalt

    Der Inhalt dieser Anleitung kann je nach Firmware- oder Software-Upgrade abweichen. Der Standard und das Aussehen der Produkte können zur Verbesserung der Qualität ohne Vorankündigung geändert werden. 3. Packungsinhalt Diese Teile sind enthalten: 4. Installation 4.1. Anschlüsse und Bedienelemente Vorderansicht: Rückansicht des Rekorder-Modells GRA-D1104B: Deutsch...
  • Seite 7 Rückansicht des Rekorder-Modells GRA-D2208B: Rückansicht des Rekorder-Modells GRA-D4416B: Deutsch...

  • Seite 8: Fernbedienung

    Fernbedienung: Deutsch...

  • Seite 9: Hdd-Spezifikationen Und Austausch

    Die Fernbedienung ist nur aktiv, wenn die Fernbedienung mit der ID übereinstimmt, die für den DVR bestimmt wurde. Wenn mehrere DVRs auf einem Platz installiert sind und Sie nur eine einzige Fernbedienung verwenden möchten, verwenden Sie die ID-Taste, um die ID der Fernbedienung einzustellen. Nur der DVR, der passend zu dieser ID eingestellt ist, kann dann gesteuert werden.
  • Seite 10 2. Halten Sie die HDD-Halterung mit dem Finger, wie in der Abbildung gezeigt, und ziehen Sie die Halterung, um sie vom DVR zu trennen. 3. Installieren Sie die Festplatte an der Halterung und befestigen Sie sie durch Anziehen der 4 Schrauben an den Seiten.

  • Seite 11: Grundlegende Beschreibung

    5. Befestigen Sie die Halterung, indem Sie die Schraube an der Unterseite der Halterung festziehen. 4.3. Grundlegende Beschreibung HINWEIS: Da die Qualität des Kabels möglicherweise direkt die Videoqualität, abhängig von der Entfernung zwischen der Kamera und dem DVR, beeinflussen kann, wird empfohlen, sich zur Installation des DVRs an einen autorisierten Installateur zu wenden.

  • Seite 12: Alarm I/O-Anschluss

    Die Monitor-Anzeige arbeitet mit 50Hz, wenn das Produkt auf PAL-Ausgabe eingestellt und der angeschlossene Monitor sowohl 50Hz- als auch 60Hz-Eingänge unterstützt. Bei NTSC-Einstellung arbeitet der DVR mit 60 Hz. HINWEIS: Stellen Sie sicher, dass Sie das Produkt an einen Monitor anschließen, der 1920x1080 bei 60Hz unterstützt (HDMI, DVI, VGA).
  • Seite 13 1. Überprüfen Sie den Relais-Ausgangstyp (Normal Open oder Normal Close) vor der Auswahl des geeigneten Typs (N/O oder N/C). Während Sie die [N/O]- oder [N/C]-Klemme drücken und halten, legen Sie das Alarmsignal- Kabel in die Öffnung unter der Klemme hinein. - N/O (Normal Open) : Normalerweise offen (Open), aber schaltet auf geschlossen (Close), wenn ein Alarm auftritt.

  • Seite 14: Audio-Geräte-Anschluss

    4.4.5. Audio-Geräte-Anschluss Sie können ein Audiogerät wie z.B. einen Lautsprecher-Verstärker anschließen. Verbinden Sie das Audio- Eingangsgerät, wie etwa ein Mikrofon mit dem rückseitigen Audio-Eingang, und verbinden Sie das Audio- Ausgangsgerät, wie z.B. einen Lautsprecher-Verstärker mit dem Audio-Ausgang. 4.4.6. USB-Gerät Sie können ein USB-Speicher-Gerät zum Speichern der Videos, Aktualisieren der Firmware, Importieren/Exportieren der Daten oder Einstellungen anschließen.
  • Seite 15 1. Verbinden Sie den [WAN(UPLINK)]-Anschluss auf der Rückseite des DVRs mit dem Router oder Hub. 2. Schließen Sie den lokalen PC an den Router oder Hub an. 3. Geben Sie die Adresse in die Adressleiste (Webbrowser) des lokalen PC oder des speziellen Software- Programms im folgenden Format an: "http://IP-Adresse:Web Service Port"...

  • Seite 16: Überwachung

    ACHTUNG: Schließen Sie die Anschlüsse an, solange die Spannung noch nicht angelegt ist. 2. Schalten Sie den Netzschalter auf der Rückseite des DVRs ein. Zuerst hören Sie einen Piepton und die LEDs leuchten auf. Mehrere Sekunden nach dem zweiten Piepton wird das GRUNDIG-Logo auf dem Bildschirm angezeigt.

  • Seite 17: Ausloggen

    5.3. Ausloggen Um unberechtigten Zugang zu verhindern, wird empfohlen, sich abzumelden, wenn Sie den Bildschirm verlassen. Bewegen Sie den Cursor in die Nähe des unteren Bildschirmrandes, um das Menü anzuzeigen. 1. Im Überwachungsbildschirm klicken Sie auf <MENÜ> in der linken unteren Ecke des Bildschirms und dann auf <AUSLOGGEN>, um sich abzumelden, oder Sie drücken die Taste [LOGOUT] auf der Fernbedienung.

  • Seite 18: System Herunterfahren

    5.4. System herunterfahren 1. Im Überwachungsbildschirm klicken Sie auf <MENÜ> in der linken unteren Ecke des Bildschirms und dann auf <AUSSCHALTEN>, um den NVR auszuschalten, oder Sie drücken die Taste [POWER] auf der Fernbedienung. 2. Verwenden Sie die virtuelle Tastatur, um das Passwort einzugeben. 3.
  • Seite 19 Deutsch...
  • Seite 20 5.5.1. Videofenster Symbole im Video-Fenster : 5.5.2. Kurzmenü Deutsch...

  • Seite 21: Statusleiste

    5.5.3. Statusleiste Drücken Sie die Taste [M] auf der Fernbedienung, oder platzieren Sie den Maus-Cursor in den unteren Bereich des Bildschirms, um die Statusleiste anzuzeigen. Deutsch...

  • Seite 22: Verwendung Der Statusleiste Im Live-Modus

    Klicken Sie auf eine gewünschte Bildschirmaufteilung: 1-, 4-, 9-, 16-, 6- und 8-fache Aufteilung oder drücken Sie die [DISPLAY]-Taste auf der Fernbedienung so lange, bis die gewünschte Bildschirmaufteilung angezeigt wird. Anmerkung: Das 4-Kanal-DVR-Modell GRA-D1104B unterstützt nur die 1- und 4-fache Bildschirmaufteilung. Das 8-Kanal-DVR-Modell GRA-D2208B unterstützt nur die 1-, 4-, 9-, 6- und 8-fache Bildschirmaufteilung.
  • Seite 23 Schwenk-/Neigungssteuerung: Verwenden Sie die Maus, um die PTZ-Kamera in die Richtungen Auf/Ab/Links/Rechts und Diagonal zu bewegen. Sie können das Schwenken/Neigen mit den [▲▼◄►]-Tasten der Fernbedienung steuern. Deutsch...
  • Seite 24 1. Klicken Sie auf <BESITZER> und ändern Sie die gewünschten Einstellungen der PTZ-Kamera (Auto-Fokus, Auto-Iris (automatische Blende), Schwenk-/Neigegeschwindigkeit, Zoomgeschwindigkeit, Fokussierungs- und Blendengeschwindigkeit). Anmerkung: Je nach PTZ-Kamera-Hersteller und -Modell, können einige der PTZ-Eigenschaften möglicherweise nicht verfügbar sein. > CH : Wählen Sie hier eine mit dem DVR verbundene PTZ-Kamera aus. >...
  • Seite 25 2. Steuern Sie die PTZ-Kamera, während Sie das Video anschauen. Drücken Sie "EINSTELLEN", um die Einstellung zu speichern. > Klicken Sie auf das Verknüpfungssymbol, um sich zur entsprechenden PTZ(-Preset)-Stellung zu bewegen. > Klicken Sie auf das Symbol "Löschen", um das entsprechende Preset zu löschen. Anmerkung: PRESET speichert das momentane Bild der PTZ-Kamera, um direkten Zugriff auf dieselbe Bildposition zu einem späteren Zeitpunkt zu erhalten.
  • Seite 26 4. Wählen Sie <TOUR> und klicken Sie auf die <ON>-Taste. 5. Klicken Sie auf das Symbol "Zahnrad". 6. Wählen Sie eine benutzerdefinierten Voreinstellung und speichern Sie sie. > WARTEZEIT : Legt die Verweilzeit in Sekunden fest, bevor die Kamera sich zu der nächsten voreingestellten Position bewegt.
  • Seite 27 Digitales Zoomen : Sie können den Überwachungsbildschirm vergrößern, um eine bessere Ansicht zu erhalten. Zoomen wird das Videobild des ausgewählten Kanals vergrößern. Wenn kein Kanal ausgewählt ist, wird in Kanal 1 hineingezoomt. 1. Klicken Sie auf <Zoom> in der Statusleiste oder bewegen Sie den Cursor auf einen gewünschten Kanal und klicken Sie mit der rechten Maustaste, um das Kontextmenü...
  • Seite 28 So überprüfen Sie das Ereignisprotokoll: Sie können das Protokoll der Ereignisse, die aufgetreten sind, folgendermaßen überprüfen: 1. Klicken Sie auf das <Log>-Symbol (siehe Bild), um das "EREIGNISPROTOKOLL"-Fenster aufzurufen. Die Ereignis-Liste ist so sortiert, dass das aktuellste Ereignis oben auftaucht. 2. Klicken Sie doppelt auf ein gewünschtes Ereignis, um das Ereignis in der Wiedergabe anzuzeigen. So wählen Sie einen Audio-Eingangskanal : Klicken Sie auf das Audio-Eingangssymbol und wählen Sie einen Kanal aus, von dem das Audiosignal empfangen werden soll.
  • Seite 29 So wählen Sie einen Audio-Ausgangskanal : Klicken Sie aud das Audio-Ausgangssymbol und wählen Sie eine Kamera aus, die ein Ton-Signal durch das Mikrofon, das mit dem DVR verbunden ist, ausgeben soll. So prüfen Sie den Alarm-Status : Klicken Sie aus das Alarm-Status-Symbol und überprüfen Sie den Alarm-Status von jeder Kamera. Klicken Sie auf <OK>, um das Fenster zu schließen.
  • Seite 30 So prüfen Sie den HDD-Status : Klicken Sie das HDD-Statussymbol und überprüfen Sie hier den Speicherplatz der aktuellen Festplatte, und Sie können ebenfalls prüfen, ob es Schwierigkeiten mit der Festplatte gab. Klicken Sie auf <OK>, um das Fenster zu schließen. Anmerkung: Weitere Informationen hierzu finden Sie im Kapitel 6.8.1.
  • Seite 31 2. Schließen Sie ein Speichergerät an, und klicken Sie auf die Taste <EXPORT>. Um das aufgenommene Bild auf der eingebauten Festplatte zu speichern, drücken Sie die Taste <RESERVIEREN>. Anmerkung: Das gespeicherte Bild kann unter "ARCHIV > VERWALTUNG RESERVIERTE DATEN" gefunden werden, so dass davon dann eine Sicherheitskopie gemacht werden kann.

  • Seite 32: Wechseln Zur System-Einstellung

    6. System-Einstellung Bitte beachten Sie, dass die gezeigten OSD-Bilder in dieser Gebrauchsanweisung sich hauptsächlich auf den 8- Kanal-DVR mit der Modell-Bezeichnung GRA-D2208B, daher sind 8 Bilder/Kanäle größtenteils auf den Bildern angezeigt. 6.1. Wechseln zur System-Einstellung > So verwenden Sie die Maus: >...

  • Seite 33: Kameraname

    6.2.1. Kameraname Sie können die Kamera-ID, die auf dem Bildschirm angezeigt wird, folgendermaßen verändern: 1. In <SYSTEMKONFIG.> - <KAMERA>, wählen Sie <KAMERANAME>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder benutzen Sie die Maus, um einen Kanal auszuwählen, den Sie umbenennen möchten. Als Alternative klicken Sie einfach doppelt auf den Kameranamen in der oberen linken Ecke, um die Kamera umzubenennen.
  • Seite 34 6.2.2. Bildeinstell. Stellen Sie die Bildeinstellungen für jede Kamera nach Belieben ein. 1. In <SYSTEMKONFIG.> - <KAMERA>, wählen Sie <KAMERA-KONFIG.>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder benutzen Sie die Maus, um die einzelnen Optionen des Bild-Menüs einzustellen. - KANAL: Wählen Sie zuerst einen Kanal aus, für den Sie die Bildeinstellungen vornehmen möchten.
  • Seite 35 6.2.3. Kameras ausblenden (Verdeckungskonfiguration) Sie können das Kamera-Videobild ausblenden, so dass es von einem bestimmten Benutzer oder einer Benutzergruppe nicht gesehen werden kann. Legen Sie einen oder mehrere Kanäle fest, die Sie für einen bestimmten Benutzer oder Gruppe ausblenden möchten. 1.
  • Seite 36 6.2.4. Bewegungssensor Stellen Sie den Bewegungssensor der Kamera ein, so dass der DVR Bewegungsereignisse erkennen kann. 1. In <SYSTEMKONFIG.> - <KAMERA>, wählen Sie <ANZEIGE BEWEGUNG>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder die Maus, um die einzelnen Einstellungen vorzunehmen. >...
  • Seite 37 5. Mit einem rechten Mausklick oder durch Drücken der [EXIT]-Taste auf der Fernbedienung wird ein Untermenü angezeigt, in dem Sie den Kanal auswählen können, für den Sie den Bewegungsbereich einstellen möchten und wo Sie alle Blöcke aktivieren / deaktivieren können und die Einstellung der Empfindlichkeit vornehmen können. Sie können auch wählen, ob Sie Ihre Einstellung speichern oder speichern und beenden möchten.

  • Seite 38: Ptz-Einstellungen

    Anmerkung: Die in einer Szene mit niedrigem Kontrast aufgezeichneten Bilder wie bei Nacht, können zu starkes Rauschen hervorrufen, und somit zu oft ein Bewegungsereignis auslösen. Wenn dies der Fall ist, verringern Sie bitte die Empfindlichkeit bei Nacht etwas. 6.2.5. PTZ-Einstellungen Sie können die Kamera-ID, das Protokoll, die Baudrate und die Geschwindigkeit der Datenübertragung für jeden Kanal festlegen.
  • Seite 39 1. In <SYSTEMKONFIG.> - <ANZEIGE>, wählen Sie bitte <OSD>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder die Maus, um die einzelnen Einstellungen für die Menüpunkte vorzunehmen. > KAMERANAME : Legen Sie die Anzeige des Kamera-Titels auf dem Bildschirm fest. >...
  • Seite 40 1. In <SYSTEMKONFIG.> - <ANZEIGE>, wählen Sie <MONITOR>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder die Maus, um ein Sequenz-Intervall für denSpot-Ausgang, von 1 bis 60 Sekunden, einzustellen. > SEQUENZ-UMSCHALTZEIT: Legt das Zeitintervall zwischen zwei Bildschirm-Modui bei der Live-Überwachung fest (einstellbar von 1 Sek.
  • Seite 41 1. In <SYSTEMKONFIG.> - <ANZEIGE>, wählen Sie <SEQUENZ>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder die Maus, um eine Sequenz hinzuzufügen oder die Einstellungen der bestehenden Sequenz zu ändern. > AKTIVIEREN : Wählen Sie eine Liste aus, für die Sie die Sequenz aktivieren möchten. Nur eine Liste wird aktiv sein.
  • Seite 42 So fügen Sie eine Sequenz hinzu : 1. Klicken Sie auf <HINZUFÜGEN> im unteren Bereich des Bildschirms. 2. Wenn das Fenster "HINZUFÜGEN" erscheint, geben Sie den Titel mit der virtuellen Tastatur ein. 3. Geben Sie den Namen der Sequenz an und klicken Sie auf <HINZUFÜGEN>. 4.
  • Seite 43 So bearbeiten Sie eine Sequenz : 1. Wählen Sie eine Sequenz, die Sie bearbeiten möchten, aus der Liste aus. 2. Das "BEARBEITEN"-Fenster wird angezeigt. 3. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder die Maus, um eine ausgewählte Sequenz zu bearbeiten. >...

  • Seite 44: Spot-Ausgang

    6.3.4. Spot-Ausgang Sie können den Spot-Ausgang konfigurieren, um einen Live-Kanal je nach Bedarf in verschiedenen Live- Ansichten anzuzeigen, zusätzlich zur üblichen Hauptbildschirm-Anzeige. Sie können hier für jeden Spot-Ausgang verschiedene Live-Ansicht auswählen und diesen Spot-Ausgang aktivieren / deaktivieren. 1. Unter <SYSTEMKONFIG.> - <ANZEIGE>, wählen Sie <SPOT-AUSG.>...

  • Seite 45: Audio Einrichten

    So bearbeiten oder löschen Sie die Ansicht des Spot-Ausgangs: 1. Wählen Sie ein Element aus der Spot-Ausgangsliste aus, das geändert werden soll. 2. Wenn das "BEARBEITEN"-Fenster erscheint, klicken Sie bitte auf <ÄNDERN>. 3. Wenn das Ansichtsauswahl-Fenster erscheint, können Sie die gewünschte Ansicht aussuchen, die bearbeitet oder gelöscht werden soll, und danach die [ENTER]-Taste auf der Fernbedienung drücken oder mit der rechten Maustaste darauf klicken.

  • Seite 46: Benutzer Einrichten

    1. In <SYSTEMKONFIG.> - <AUDIO>, wählen Sie bitte <SIGNALTON>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder die Maus, um den Menüpunkt, den Sie bearbeiten möchten, auszuwählen. > FERNBEDIENUNG : Legen Sie die Einstellungen für das Geräusch fest, das Sie hören werden, wenn Sie eine Taste der Fernbedienung drücken.
  • Seite 47 1. In <SYSTEMKONFIG.> - <BENUTZER>, wählen Sie bitte <VERWALTUNG>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder die Maus, um ein Benutzerkonto hinzuzufügen oder einen Menüpunkt, den Sie bearbeiten möchten, auszuwählen. 3. Um die Änderung zu übernehmen, klicken Sie bitte auf <ANWENDEN> im unteren Bildschirmteil. 4.
  • Seite 48 > BENUTZER-ID : Geben Sie die Benutzer-ID mit der virtuellen Tastatur ein. > PASSWORT : Verwenden Sie die virtuelle Tastatur, um das Passwort einzugeben. > GRUPPE : Wählen Sie eine Gruppe, der der Benutzer angehört, von <ADMIN>, <MANAGER> und <USER> (<BENUTZER>).

  • Seite 49: Netzwerkeinstellung

    1. In <SYSTEMKONFIG.> - <BENUTZER>, wählen Sie bitte <GRUPPENBEFUGNISSE>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten oder verwenden Sie die Maus, um die Berechtigungen für den <MANAGER> und die <BENUTZER>-Gruppen einzustellen. > SUCHE : Legen Sie die Berechtigungen für das Such-Menü fest. >...
  • Seite 50 1. In <SYSTEMKONFIG.> - <NETZWERK>, wählen Sie <IP-KONFIG.>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder die Maus, um die Einstellungen für die einzelnen Menüpunkte vorzunehmen. > DHCP : Wenn dieser Punkt aktiviert ist, stellen Sie die IP-Adresse des DVRs auf "Dynamische IP". - Wenn das <DHCP>-Element aktiviert ist, werden die untergeordneten Elemente (IP-Adresse, Gateway, die Subnetzmaske, der primäre DNS-Server, der sekundäre DNS-Server) automatisch ausgefüllt.
  • Seite 51 6.6.2. DDNS Sie können die DDNS-Einstellungen so einstellen, dass entfernte Benutzer, die mit dem Netzwerk verbunden sind, per Fernzugriff auf das System zugreifen können. Anmerkung: DDNS ist ein IP-Umleitungsservice in einer dynamischen IP-Umgebung, der die neue IP-Adresse zu einem registrierten Domänennamen jedes Mal, wenn die IP-Adresse geändert wird, weiterleitet. 1.

  • Seite 52: Netzwerkstatus

    1. In <SYSTEMKONFIG.> - <NETZWERK>, wählen Sie <E-MAIL>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder die Maus, um die einzelnen Einstellungen zur Verwendung der E-Mail vorzunehmen und einen Server auszusuchen. > SERVER : Richten Sie hier den Mailserver ein. Stellen Sie den Mail-Server ein, den Sie verwenden möchten, um eine Mitteilung an den DVR zu senden.

  • Seite 53: Mac-Adresse

    Netzwerk-Karte : > IP-ADRESSE : Zeigt die interne IP-Adresse des DVRs an. > MAC-ADRESSE: Zeigt die interne MAC-Adresse des DVRs an. > DDNS-ADRESSE : Zeigt die interne DDNS-Adresse des DVRs an. > RTSP-SERVICE PORT : Zeigt den Netzwerk-Port des Video-Services an. Für ein Remote Service (Fern-Service), muss der Router die Port-Weiterleitung eingerichtet haben.
  • Seite 54 1. In <SYSTEMKONFIG.> - <SYSTEM>, wählen Sie <DATUM / ZEIT>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder die Maus, um die Einstellungen der Zeit vorzunehmen oder die einzelnen Optionen wie benötigt einzustellen. > DATUM / ZEIT : Stellen Sie die aktuelle Zeit und das aktuelle Datum ein. Klicken Sie auf die Taste "Uhr", um die Zeit manuell einstellen.

  • Seite 55: Systemverwaltung

    3. Um die Änderung zu übernehmen, klicken Sie bitte auf <ANWENDEN> im unteren Bildschirmteil. 4. Wenn Sie die Einstellung beendet haben, drücken Sie die [EXIT]-Taste auf der Fernbedienung, oder klicken Sie auf <SCHLIESSEN> im unteren Bildschirmteil. Die Bestätigungsmeldung wird angezeigt, und Sie kehren zurück zum vorhergehenden Menü.
  • Seite 56 - LADEN : Wenden Sie die Einstellungen des Speichergeräts auf den DVR an. Schließen Sie das Speichergerät an die USB-Schnittstelle des DVRs an. > PASSWORT : Öffnen oder schließen Sie das Dialogfeld für die Einstellungen des Menüs: Verlassen, System- Einstellungen, Aufnahme-Einstellungen, Backup (Sichern) und Suche. Anmerkung: Wenn diese Einstellung auf <AUS>...
  • Seite 57 So führen Sie das Update durch : 1. Verbinden Sie das USB-Speicher-Gerät, das die aktualisierbaren Dateien enthält. 2. Klicken Sie auf <USB>. 3. Wählen Sie eine oder mehrere von den aktualisierbaren Dateien, die in <F/W-LISTE> aufgeführt sind. Anmerkung: Die Firmware sollte sich im <root>-Verzeichnis des USB-Speichergeräts befinden. Speichern Sie sie nicht in einem anderen Ordner.

  • Seite 58: Systeminformationen

    6. Der Fortschrittsbalken zeigt den Fortschritt des Firmware-Update-Prozesses. 7. Wenn das Update abgeschlossen ist, starten Sie das System neu. ACHTUNG: Während des Updates darf der DVR nicht gewaltsam abgeschaltet oder vom USB-Speichergerät getrennt werden, um schwere Schäden am Gerät oder Beschädigungen der Daten zu vermeiden. Falls erforderlich, wenden Sie sich an Ihr nächstgelegenes Service-Zentrum, um professionelle Hilfe zu erhalten.

  • Seite 59: Datenspeicher

    6.7.4. Bediengerät Konfigurieren Sie die Einstellungen für die Fernbedienung und das Bediengerät. HINWEIS: Diese Funktion dient zur Steuerung einzelner DVRs separat über ein Steuergerät oder über die Fernbedienung, falls mehrere DVRs des gleichen Modells vorhanden sind. 1. In <SYSTEMKONFIG.> - <SYSTEM>, wählen Sie <BEDIENGERÄT>. 2.
  • Seite 60 1. In <SYSTEMKONFIG.> - <SPEICHER>, wählen Sie <SYSTEM-INFORM.>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder die Maus, um den Status für jedes angeschlossene Gerät zu überprüfen. Deutsch...

  • Seite 61: Festplatten-Betrieb

    > STARTZEIT / ENDZEIT : Zeigt die Uhrzeit für Start und Ende der gespeicherten Daten auf jeder Festplatte an. > STATUS : Überprüft, ob die angeschlossene Festplatte vom DVR verwendet wird. Wenn Sie ein Problem mit der Festplatte feststellen, wird der DVR die Verbindung mit dem Datenträger beenden, und diesen als "NICHT VERWENDET"...
  • Seite 62 1. In <SYSTEMKONFIG.> - <SPEICHER>, wählen Sie <HDD-BETRIEB>. 2. Verwenden Sie die [▲▼ /ENTER]-Tasten auf der Fernbedienung oder die Maus, um die Einstellungen für den HDD-Betrieb vorzunehmen. > HDD-SCHREIBMODUS : - Wenn dieser Menüpunkt auf <ÜBERSCHREIBEN> gestellt ist, werden die vorhandenen Daten durch neue Daten überschrieben, wenn die Größe der zu speichernden Dateien den Speicherplatz auf der Festplatte überschreitet.

  • Seite 63: Ereignis-Einstellung

    1. In <SYSTEMKONFIG.> - <SPEICHER>, wählen Sie <S.M.A.R.T.- EINSTELLUNG>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder die Maus, um die Einstellungen für den HDD-Betrieb vorzunehmen. > S.M.A.R.T.-STATUS : Lesen Sie die S.M.A.R.T.-Informationen der Festplatte und prüfen Sie, ob sich die aktuelle Festplatte im ordnungsgemäßen Betrieb befindet.
  • Seite 64 Alarm-Ausgang : 1. In <SYSTEMKONFIG.> - <EREIGNIS>, wählen Sie <ALARM-AUSG.>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder die Maus, um <ALARM-AUSG.> auszuwählen und die Einstellungen für die einzelnen Menüpunkte vorzunehmen. > NAME : Sie können den Alarm umbenennen. >...
  • Seite 65 1. Verwenden Sie die [▲▼ /ENTER]-Tasten auf der Fernbedienung oder die Maus, um ein Datum im Zeitplan einzustellen. 2. Ziehen Sie die Maus, um die Größe der Zelle zu verändern oder verwenden Sie die [▲▼ ] -Tasten, um die Zelle zu bewegen, drücken Sie dann [ENTER]. 3.

  • Seite 66: Ereignis-Meldung

    6.9.2. Ereignis-Meldung Geben Sie die Methoden der Meldung an, wie Signalton, Video-Pop-up oder E-Mail, wenn ein Ereignis eintritt. 1. In <SYSTEMKONFIG.> - <EREIGNIS>, wählen Sie <EREIGNIS-MELDUNG>. 2. Verwenden Sie die [▲▼ /ENTER]-Tasten auf der Fernbedienung oder die Maus, um entweder <SIGNALTON>, <ANZEIGE>...
  • Seite 67 > VIDEO-POP-UP : Anzeige des Videokanals, der mit dem Ereignis auf einem einfach-geteilten Bildschirm synchronisiert ist. Stellen Sie die ZEITDAUER der einfach-geteilten Bildschirmanzeige ein. - TRANSPARENT : Halten des Video-Pop-ups, so lange das Ereignis andauert. - BIS-TASTE : Halten des Video-Pop-ups, bis eine Maus- oder Fernbedienungstaste gedrückt wird. - 5 ~ 300 SEK.

  • Seite 68: Alarmeingänge

    > NEUE E-MAIL HINZUFÜGEN : Wenn Sie einen neuen Mail-Empfänger neben den bereits bestehenden hinzufügen möchten, klicken Sie auf diese Schaltfläche, um den Empfänger hinzuzufügen. > MINIMALE E-MAIL-HÄUFIGKEIT : Stellen Sie die minimale Frequenz für die Versendung der E-Mail ein. Wenn Sie die Frequenz auf eine Minute einstellen, und zwei Ereignisse treten innerhalb einer Minute auf, wird das 2.

  • Seite 69: Bewegungserkennung

    > NAME : Sie können einen Namen für den Alarm-Sensor angeben. > BETRIEB : Sie können einen Typ für den Alarm-Sensor angeben. - N/O (Normal Open) : Normalerweise ist der Sensor offen. Wenn der Sensor auf "Schließen" schaltet, wird ein Ereignis ausgelöst.

  • Seite 70: Videoverlust

    > BEW. IGNORIEREN : Geben Sie das minimale Intervall für das Auftreten des Bewegungsereignisses an. Zum Beispiel, selbst wenn Sie die minimale Frequenz auf 5 Sekunden gesetzt haben und ein anderes Bewegungsereignis tritt in weniger als 5 Sekunden nach dem letzten Bewegungsereignis auf, wird das neue Ereignis ignoriert.
  • Seite 71 6.9.6. Systemereignis Sie können eine beliebige Aktion auf ein Ereignis im Zusammenhang mit der Festplatte, der Aufnahme, dem Netzwerk oder dem System festlegen. Wie bei den anderen Ereignissen, können Sie die Benutzer über das Ereignis durch Alarm-/Signalton-Ausgabe, OSD-Pop-up oder E-Mail benachrichtigen. 1.
  • Seite 72 Aufzeichnen: > PANIKAUFNAHME : Geben Sie die Aktion an, die ausgeführt werden soll, wenn die Panik-Aufzeichnung beginnt. System : > EREIGNIS BEIM BOOTEN : Dieses Ereignis tritt auf, wenn der DVR gestartet wird. > ANMELDEFEHLER : Dieses Ereignis tritt auf, wenn ein Login-Fehler im DVR passiert ist. Hier können Sie die Anzahl der Fehlanmeldungen zum Auslösen des Ereignisses festlegen durch Klick auf die "Pfeil nach unten"- Taste.
  • Seite 73 Netzwerk : > PROBLEME BEI DER INTERNETVERBINDUNG : Tritt auf, wenn die Internetverbindung zum DVR ausfällt. Wenn Sie den DVR nicht an das Netzwerk anschließen, lassen Sie das Element <AKTION> leer. > FEHLER BEIM FERNZUGRIFF : Dieses Ereignis tritt auf, wenn ein Remote Client sich nicht einloggen konnte aufgrund einer ungültigen ID oder eines ungültigen Passworts.

  • Seite 74: Aufnahme-Einstellung

    7. Aufnahme-Einstellung Sie können hier die Aufzeichnungseinstellungen für den DVR konfigurieren. Nur autorisierte Benutzer erhalten Zugriff auf das Aufzeichnungseinstellungsmenü (AUFN. KONFIG.). 7.1. Starten des AUFN. KONFIG.-Menüs > So verwenden Sie die Maus: > So verwenden Sie die Fernbedienung : 7.2. Aufzeichnung einrichten 7.2.1.
  • Seite 75 > IMMER HOHE VIDEOQUALITÄT : Die Aufzeichnung wird immer in der besten Qualität erfolgen, unabhängig von dem Ereignis. Da diese Option immer Aufnahmen in der besten Qualität produzieren wird, ist die Dauer der Aufzeichnungen die kürzeste im Vergleich zu den anderen Aufzeichnungsmodi. >...
  • Seite 76 > MANUELLE KONFIGURATIONSMÖGLICHKEITEN : Sie können die Einstellungen für die Aufzeichnung bezüglich Zeit, Datum und Kanal konfigurieren. - ZEITPLAN-MODUS : Stellen Sie die Aufzeichnung für einen Tag (täglich) oder für eine Woche (wöchentlich) ein. - VORAUFZEICHNUNGSZEIT : Stellen Sie die Voraufzeichnungszeit ein. - NACHAUFZEICHNUNGSZEIT : Stellen Sie die Nachaufzeichnungszeit ein.
  • Seite 77 GRÖSSE/BPS/QUALITÄT : 1. Bitte wählen Sie den Tag der Woche, um die kontinuierliche Aufzeichnung durchführen. Unter <AUFNAHMEMODUS>, müssen Sie den <ZEITPLAN-MODUS> der Option <MANUELLE AUFZEICHNUNG> auf <WÖCHENTLICH> einstellen, bevor Sie den <TAG> angeben können. 2. Klicken Sie auf eine Zeit-Zelle, von der Sie die Größe/FPS/Qualität bearbeiten möchten und ziehen Sie diese auf eine gewünschte Zelle.

  • Seite 78: Bewegungsaufzeichnung

    4. Wenn Sie die Einstellungen beendet haben, klicken Sie auf <OK>. Sie können die Aufzeichnungsgröße in der Größen-Tabelle unter der Zeitauswahl-Leiste auswählen. Zeitplan-Einstellung: 1. Wählen Sie einen Start-Tag der Woche auf dem Zeitplan aus. 2. Klicken Sie auf eine Zeit-Zelle, von der aus Sie den Zeitplan starten möchten und ziehen Sie diese auf eine gewünschte Zelle.

  • Seite 79: Alarm-Aufzeichnung

    1. Im <AUFN. KONFIG.>-Menü, wählen Sie <KONT. AUFZEICHNUNG>. 2. Verwenden Sie die [▲▼◀▶]-Tasten auf der Fernbedienung oder die Maus, um entweder <GRÖSSE/BPS/QUALITÄT> oder <ZEITPLAN> auszuwählen. 3. Stellen Sie jedes Element bei <AUFLÖSUNG>, <BPS>, <QUALITÄT> und die Verwendung von <AUDIO> für die Bewegungsaufzeichnung ein.

  • Seite 80: Panik-Aufzeichnung

    1. Im <AUFN. KONFIG.>-Menü, wählen Sie <ALARMAUFZEICHNUNG>. 2. Verwenden Sie die [▲▼◀▶]-Tasten auf der Fernbedienung oder die Maus, um entweder <GRÖSSE/BPS/QUALITÄT> oder <ZEITPLAN> auszuwählen. 3. Stellen Sie jedes Element bei <AUFLÖSUNG>, <BPS>, <QUALITÄT> und die Verwendung von <AUDIO> für die Bewegungsaufzeichnung ein.
  • Seite 81 1. Im <AUFN. KONFIG.>-Menü, wählen Sie <PANIKAUFZEICHNUNG>. 2. Stellen Sie jedes Element bei <AUFLÖSUNG>, <BPS>, <QUALITÄT> und die Verwendung von <AUDIO> für die Bewegungsaufzeichnung ein. Anmerkung: Weitere Informationen hierzu finden Sie in Kapitel 7.2.2. Kont. Aufzeichnung. 4. Um die Änderung zu übernehmen, klicken Sie bitte auf <ANWENDEN> im unteren Bildschirmteil. 5.

  • Seite 82: Suche

    1. Im <AUFN. KONFIG.>-Menü, wählen Sie <NETZWERK-STREAMING>. 2. Verwenden Sie die [▲▼◀▶/ENTER]-Tasten auf der Fernbedienung oder die Maus, um den Menüpunkt, den Sie bearbeiten möchten, auszuwählen. 3. Stellen Sie die <MAX. AUFLÖSUNG> und <MAX. BPS> für jeden Kanal ein. 4. Wenn Sie die Einstellungen beendet haben, klicken Sie auf <OK>. 4.

  • Seite 83: Wechseln Zum Suche-Menü

    8.1. Wechseln zum Suche-Menü 8.1.1. Während der Überwachung zum Suche-Menü wechseln > So verwenden Sie die Maus: > So verwenden Sie die Fernbedienung (1) : > So verwenden Sie die Fernbedienung (2) : 8.2. Suche-Einstellungen 8.2.1. Zeit-Suche Mit dem Kalender können Sie nach Aufzeichnungsdaten suchen über das Aufzeichnungsdatum. Deutsch...
  • Seite 84 1. Im <SUCHE> wählen Sie <ZEIT-SUCHE>. 2. Verwenden Sie die [▲▼◀▶]-Tasten oder verwenden Sie die Maus, um das Such-Datum und die Uhrzeit im Kalender in der linken Ecke des Bildschirms auszuwählen. > ERSTES : Das Datum der ersten Aufnahme wird automatisch ausgewählt. >...
  • Seite 85 4. Klicken Sie auf die gewünschte Startzeit in der Zeitleiste, oder verwenden Sie die Tasten am unteren Rand der Statusleiste, um zu suchen. > "Pfeile im Kreis"-Taste: Die Zeitleiste aktualisieren. > "Herauszoomen / REW"-Taste: Erweitern Sie die Zeitlinie in der Zeitleiste, um eine größere Zeitspanne zu erhalten.

  • Seite 86: Intervall

    1. Im Menü <SUCHE>, wählen Sie <VORSCHAUBILD-SUCHE>. 2. Verwenden Sie die [▲▼◀▶]-Tasten oder verwenden Sie die Maus, um das Such-Datum und die Uhrzeit im Kalender in der linken Ecke der Vorschaubild- Suche zu spezifizieren. > ERSTES : Das Datum der ersten Aufnahme wird automatisch ausgewählt. >...

  • Seite 87: Ereignissuche

    3. Klicken Sie doppelt auf die gewünschte Spielzeit in der Aufzeichnungsdaten-Leiste, oder klicken Sie doppelt auf das gewünschte Zeit-Bild in der Vorschaubild-Ansicht. Sie werden zum Wiedergabe-Bildschirm wechseln. 4. Wenn Sie die Wiedergabe anhalten und wieder zum Suchmenü zurückkehren möchten, drücken Sie [EXIT] oder [SEARCH] (Suche) auf der Fernbedienung.

  • Seite 88: Wiedergabe

    1. Im Menü <SUCHE>, wählen Sie <EREIGNIS-SUCHE>. 2. Verwenden Sie die [▲▼◀▶]-Tasten oder verwenden Sie die Maus, um die <START>- und <ENDE>-Zeit auf der linken Seite der Ereignissuch-Liste auszuwählen. 3. Wählen Sie den Kanal, im dem Sie suchen möchten. 4. Aktivieren Sie das Kontrollkästchen des Ereignistyps, nach dem Sie in der <EREIGNIS>-Liste suchen möchten. 5.
  • Seite 89 9.1.1. Konfiguration Wiedergabe-Bildschirm Videofenster : Zeigt das aktuelle Video an. Zeitleiste : Zeigt die Art der Aufzeichnungsdaten. Der vertikale Balken auf der Zeitleiste zeigt die aktuelle Wiedergabeposition. Klicken Sie doppelt auf den gewünschten Punkt auf der Zeitleiste, um das Video von diesem Zeitpunkt aus zu starten.
  • Seite 90 Wiedergabeleiste nutzen : Lesezeichen : Während der Wiedergabe können Sie Lesezeichen hinzufügen, um die Videodaten zu reservieren. Sie können die mit einem Lesezeichen versehenen Daten im Archiv-Menü ansehen, und auf einem angeschlossenen Backup- Gerät zu Sicherungszwecken speichern. Deutsch...
  • Seite 91 1. Geben Sie einen Marker an in dem <MARKER>-Feld, um die Daten zu reservieren. 2. Geben Sie die Details für die reservierten Daten in das <MEMO>-Eingabefeld ein. 3. Klicken Sie auf <STARTEN>. Sie werden so zur Wiedergabe-Ansicht mit der Anzeige des Sicherungsfortschritts gelangen.

  • Seite 92: Archivierung

    10. Archivierung 10.1. Starten des Archiv-Menüs So nutzen Sie das Archiv-Menü während der Wiedergabe: 1. Während der Wiedergabe klicken Sie bitte auf <NEUES ARCHIV('CD-Symbol')>. 2. Das "ARCHIV-KONFIG."-Fenster wird auftauchen, wo Sie die Daten reservieren können. 3. Klicken Sie auf <MENÜ('Playback-Film-Symbol')> in der unteren linken Ecke und wählen Sie das Menü <ARCHIV>...

  • Seite 93: Verwaltung Der Reservierten Daten

    5. Klicken Sie auf <SUCHE>. Die Ergebnisse werden in <ARCHIV-INFO> aufgelistet. Anmerkung: Die maximale Backup-Kapazität für eine Zeit ist 20GB. Wenn die Archivierungsaufgabe 20GB überschreitet, wird die Endzeit so angepasst, dass sie unter 20GB bleibt. 6. Wenn Sie Daten auf ein Speichergerät importieren möchten, verbinden Sie dieses mit dem DVR und klicken Sie auf <EXPORT>.
  • Seite 94 1. Verbinden Sie das Speichergerät, das die archivierten Daten enthält. 2. Wenn der Speicher erkannt wird, klicken Sie auf <SUCHE>. 3. Um die Details anzuzeigen, klicken Sie auf die "Dokument"-Taste neben der Liste. Klicken Sie auf <INTEGRITÄT PRÜFEN>, um zu prüfen, ob die Daten beschädigt oder unvollständig sind. 4.

  • Seite 95: Web Remote Viewer

    1. Im Menü <ARCHIV>, wählen Sie <KONFIG. ARCHIV-GERÄT>. 2. Verschieben Sie das FTP-Informationen-Feld. 3. Füllen Sie jeden Punkt mit einer virtuellen Tastatur aus. > HOSTNAME : Geben Sie die Adresse an, über die Sie auf den Server zugreifen können. > PORT : Geben Sie die Port-Nummer an, über die Sie auf den Server zugreifen können. >...

  • Seite 96: Verbindung

    Betriebssystem: Windows XP Professional, Windows Vista Home Basic / Premium, Windows 7 Web-Browser: Internet Explorer 7.0 oder neuer / Mozilla Firefox 3.6 / Google Chrome 4.1 / Opera 10 (Einige Web-Browser werden im Gegensatz zum Internet Explorer möglicherweise nicht vollständig funktionieren.) CPU: Intel Pentium 2.0 GHz Speicher:...
  • Seite 97 1. Tragen Sie die Benutzer-ID und das Passwort ein. Anmerkung: Der Standard-Benutzername lautet: ADMIN. Das Standard-Passwort (P) lautet: 1234. 2. Klicken Sie auf die obere Warnungsleiste zur Installation des ActiveX. Anmerkung: Wenn der Download des ActiveX Control nicht gelungen ist, gehen Sie bitte zu Extras > Internetoptionen >...
  • Seite 98 11.2. Live 11.2.1. Live-Ansicht auf einen Blick Deutsch...

  • Seite 99: Umschalten Der Bildschirmaufteilung

    11.2.2. Umschalten der Bildschirmaufteilung Klicken Sie auf die "Umschalt"-Taste, um den Modus zu wechseln, wie folgt: Deutsch...

  • Seite 100: Aufzeichnen Des Videos

    - AGC [6.00, 12.00, 18.00, 24.00, 30.00, 36.00, 42.00, 44,80] : Wenn der AGC-Wert sich erhöht, wird der Bildschirm zwar heller, der Rauschpegel wird aber auch zunehmen. 11.2.3. Aufzeichnen des Videos 1. Klicken Sie auf das Symbol "Diskette", um mit dem Speichern zu beginnen. 2.

  • Seite 101: Activex-Einstellungen

    11.2.4. Drucken 1. Klicken Sie auf das Symbol "Drucker". 2. Die aktuelle Bildschirmanzeige wird über den am PC angeschlossenen Drucker gedruckt. 11.2.5. Bildschirm-Snapshot 1. Klicken Sie auf das Symbol "Kamera". 2. Die aktuellen Bildschirmamzeige des ausgewählten Kanals wird auf dem Pfad gespeichert, der im PC angegeben ist (Standardmäßig: C:\SaveFolder).
  • Seite 102 11.2.7. Registerkarte "Status" Klicken Sie auf <STATUS> im unteren Bereich des Bildschirms. Sie können das Auftreten eines Ereignisses für jeden Kanal des angeschlossenen DVRs überprüfen. 11.2.8. Registerkarte "Log" Klicken Sie auf <LOG> im unteren Bereich des Bildschirms. Sie können das Protokoll der Ereignisse, die im verbundenen DVR aufgetreten sind, folgendermaßen überprüfen: 11.2.9.

  • Seite 103: Such-Ansicht Auf Einen Blick

    11.3.1. Such-Ansicht auf einen Blick Deutsch...

  • Seite 104: Zeitsuche

    11.3.2. Zeitsuche Verwenden Sie die Zeitleiste für die Suche nach den Daten, die in dem DVR gespeichert sind. 1. Wählen Sie ein Datum aus, nach dem Sie suchen möchten. 2. Klicken Sie auf <REFRESH>. 3. Prüfen Sie, ob Aufzeichnungsdaten im unteren Teil der Zeitleiste exisitieren und legen Sie den Zeitraum für die Suche fest.

  • Seite 105: Einstellung

    11.4. Einstellung Klicken Sie auf <SETUP>, um den Fernbedienungsbildschirm des DVRs anzuzeigen. Wenn Sie die Einstellung abgeschlossen haben, klicken Sie auf <OK>, um die Änderungen im entfernten angeschlossenen DVR zu übernehmen. Anmerkung: Wenn der DVR sich im Prozess der System- oder Aufzeichnungseinstellung befindet, wird die Fernbedienung deaktiviert.
  • Seite 106 Image Setting (Bild-Einstellung) : Stellen Sie die Helligkeit, den Kontrast und mehr für jede Kamera ein. Wenn Sie die Einstellungen beendet haben, klicken Sie auf <OK>, um die Einstellungen anzuwenden. Anmerkung: Die Standardfarbenwert ist < 50> (Helligkeit - Brightness, Kontrast - Contrast, Farbton - Tint, Farbe - Color).
  • Seite 107 Cover Setting (Verdeckte Einstellung) : Sie können einstellen, dass das Videobild von einer bestimmten Kamera für einen bestimmten Benutzer verdeckt bzw. ausgeblendet wird. Sie können das Kamera-Videobild ausblenden, so dass es von einem bestimmten Benutzer oder einer Benutzergruppe nicht gesehen werden kann. Um die verdeckten Einstellungen von 'Benutzergruppe' auf 'Benutzer' zu ändern, wechseln Sie bitte zum <USER>-Menü...
  • Seite 108 Motion Sensor : Aktivieren oder deaktivieren sie die Bewegungserkennung für jede Kamera. Definieren Sie den Bereich und die Empfindlichkeit, die für die Bewegungserkennung eingesetzt werden sollen. Activation : Schalten Sie die Bewegungserkennung für jede Kamera Ein oder Aus und aktivieren Sie die Benachrichtigungen auf dem Bildschirm.
  • Seite 109 PTZ Setup: Wenn Sie eine Kamera über eine serielle Verbindung angeschlossen haben, können Sie die Einstellungen für die PTZ-Kamera hier einstellen. Wählen Sie die Kamera aus und stellen Sie die verwendete Adressennummer, Protokoll und Baudrate der Kamera. Aktivieren Sie die RS485-Taste, wenn die Kamera-ID über die RS485-Verbindung angeschlossen ist. 11.4.3.
  • Seite 110 Monitor Settings (Monitor-Einstellungen) : Sie können das Intervall für eine aktive Sequenz festlegen. Geben Sie das Intervall an und klicken Sie auf <OK>, um dieses anzuwenden. 11.4.4. Audio Audio/Buzzer (Audio/Signalton) : Sie können hier die Einstellungen des Sprach- und Audio-Signals vornehmen. Anmerkung: Weitere Informationen hierzu finden Sie im Kapitel 6.4.
  • Seite 111 11.4.5. Benutzer (User) User Management : Sie können ein Benutzerkonto hinzufügen und das Kennwort ändern. Anmerkung: Weitere Informationen hierzu finden Sie im Kapitel 6.5. Benutzer einrichten. Um einen Benutzer hinzuzufügen, klicken Sie auf <Add> (Hinzufügen) und geben die Benutzer-Informationen ein. Wenn Sie den Benutzer löschen möchten, klicken Sie auf <DEL>...
  • Seite 112 Group Permission Setting : Sie können unterschiedlichen Benutzergruppen unterschiedliche Berechtigungen für eine bestimmtes Menü zuweisen. Aktivieren Sie die Kontrollkästchen der Menüpunkte, die zugänglich für diese User Group (Benutzer- Gruppe) sind. Wenn Sie die Einstellungen beendet haben, klicken Sie auf <OK>, um die Einstellungen anzuwenden.
  • Seite 113 DDNS Setting : Sie können die DDNS-Einstellungen so einstellen, dass entfernte Benutzer, die mit dem Netzwerk verbunden sind, per Fernzugriff auf das System zugreifen können. Ändern Sie die DDNS-Einstellungen und klicken Sie auf <OK>, um diese Änderungen anzuwenden. E-Mail-Einstellung : Sie können sich hier registrieren und eine E-Mail-Adresse testen, so dass eine E-Mail-Benachrichtigung in einem bestimmten Intervall, oder wenn ein Ereignis eintritt, gesendet werden kann.
  • Seite 114 11.4.7. System Date/Time Setting : Geben Sie hier das aktuelle Datum und die aktuelle Uhrzeit ein. Wenn Sie die Einstellungen beendet haben, klicken Sie auf <OK>, um die Einstellungen anzuwenden. Anmerkung: Weitere Informationen zu jedem Element der Zeit- und Datumseinstellung finden Sie in Kapitel 6.7.1. Datum / Zeit.
  • Seite 115 System-Information: Sie können die Informationen der System-Firmware-Version, die Größe der Festplatte und die Netzwerk- Einstellungen, sowie die Informationen zum Status der Netzwerkverbindung und Alarm I/O überprüfen. Control Device Setting : Stellen Sie hier die Verbindung von der Fernsteuerung und der Tastatursteuerung ein. Ändern Sie die Kommunikationseinstellungen und klicken Sie auf <OK>, um diese Änderungen anzuwenden.
  • Seite 116 11.4.8. Datenträger Datenträgerinformationen : Sie können eine Liste der internen/externen Datenträger, die an dem DVR angeschlossen sind sowie die Aufzeichnungszeit-Informationen von jedem Gerät überprüfen. S.M.A.R.T. Status : Sie können den S.M.A.R.T.-Status für jedes der internen und externen Geräte überprüfen. Was bedeutet S.M.A.R.T.? Es ist eine Art HDD-Selbstdiagnose-Werkzeug, das Fehler im System erkennt und den Benutzer warnt, wenn ein Fehler auftritt.
  • Seite 117 11.4.9. Sensor Alarm Output : Geben Sie die Alarmausgangsbedingungen im Arbeitszeitplan an. Wenn Sie die Einstellungen beendet haben, klicken Sie auf <OK>, um die Einstellungen anzuwenden. Anmerkung: Weitere Informationen zum Alarmausgang und zum ON/OFF-Zeitplan finden Sie in Kapitel 6.9.1. Alarm-Ausgang. Deutsch...
  • Seite 118 Event Notification (Ereignis-Meldung) : Geben Sie die Benachrichtigungsmethode an: <BUZZER OUT> (Signalton-Ausgang), <DISPLAY> (Anzeige) und <E- MAIL>, wenn ein Ereignis-Alarm stattfindet. Stellen Sie die Signalton-Ausgangszeit, Anzeigezeit und E-Mail- Benachrichtigungen ein und klicken Sie auf <OK>, um die Änderungen zu übernehmen. Anmerkung: Weitere Informationen über die Kommunikationsmenüpunkte entnehmen Sie bitte Kapitel 6.9.2.
  • Seite 119 Alarm Sensor : Sie können die Einstellungen des Alarm-Sensors konfigurieren und den Betrieb des Sensors festlegen, für den Fall, wenn ein Ereignis eintritt. Wenn Sie die Einstellungen beendet haben, klicken Sie auf <OK>, um die Einstellungen anzuwenden. Anmerkung: Weitere Informationen zu jeder Alarm-Sensor-Aktion finden Sie in Kapitel 6.9.3 . Alarm-Eingänge. Motion Sensor : Sie können eine Aktion einstellen, die ausgeführt werden soll, sobald eine Bewegung erkannt wird.
  • Seite 120 Video Loss : Sie können eine Aktion für <BUZZER> (Signalton) und <E-MAIL> auswählen und festlegen, was geschehen soll auf dem Alarm-Ausgang, wenn kein Video von der Kamera empfangen wird. Wenn Sie die Einstellungen beendet haben, klicken Sie auf <OK>, um die Einstellungen anzuwenden. System Event : Sie können eine beliebige Aktion auf ein Ereignis im Zusammenhang mit der Festplatte (disk), der Aufnahme (recording), dem Netzwerk (network) oder dem System festlegen.
  • Seite 121 Wenn Sie die Einstellungen beendet haben, klicken Sie auf <OK>, um die Einstellungen anzuwenden. Anmerkung: Weitere Informationen darüber, wie Sie den Bewegungssensor einstellen finden Sie in Kapitel 6.9.6. Systemereignis Deutsch...

  • Seite 122: Aufzeichnung Konfigurieren (Record Setting)

    11.4.10. Aufzeichnung konfigurieren (Record Setting) Record Setting : Sie können die Aufnahme-Optionen für den automatischen oder manuellen Modus hier einstellen. Wenn Sie die Einstellungen beendet haben, klicken Sie auf <OK>, um die Einstellungen anzuwenden. Anmerkung: Weitere Informationen über die Verwendung der einzelnen Modi finden Sie in Kapitel 7.2.1. Operationsmodus.
  • Seite 123 Continuous Recording : Konfigurieren Sie können hier die folgenden Einstellungen: Zeit der Kontinuierlichen Aufzeichnung, Aufzeichnungsgröße, Bildrate pro Sekunde und Qualität (continuous recording time, recording size, frame rate per second und quality). Klicken Sie auf den "Pfeil nach unten" neben jedem Element, um die Liste der verfügbaren Werte anzuzeigen.
  • Seite 124 Motion Recording : Stellen Sie die <Größe/BPS/Qualität/Audio> und den <Zeitplan> (SIZE/FPS/QUALITY/AUDIO> und <SCHEDULE>) ein, die Sie anwenden möchten, wenn eine Bewegung auftritt. Klicken Sie auf den "Pfeil nach unten" neben jedem Element, um die Liste der verfügbaren Werte anzuzeigen. Beenden Sie die Einstellung der <Größe/BPS/Qualität/Audio> für die Bewegungsaufzeichnung sowie für den Zeitplan und klicken Sie auf <OK>, um die Änderungen zu übernehmen.
  • Seite 125 Alarm Recording : Stellen Sie die <Größe/BPS/Qualität/Audio> und den <Zeitplan> (SIZE/FPS/QUALITY/AUDIO> und <SCHEDULE>) ein, die Sie anwenden möchten, wenn ein Alarm-Ereignis auftritt. Klicken Sie auf den "Pfeil nach unten" neben jedem Element, um die Liste der verfügbaren Werte anzuzeigen. Beenden Sie die Einstellung der <Größe/BPS/Qualität/Audio> für die Bewegungsaufzeichnung sowie für den Zeitplan und klicken Sie auf <OK>, um die Änderungen zu übernehmen.

  • Seite 126: Archive Viewer

    11.4.11. Informationen (About) Klicken Sie auf die Registerkarte <INFORMATION>, um die Modellbezeichnung des DVRs sowie die Web Viewer- Version zu überprüfen. 12. Archive Viewer Sie können hier die Daten, die im DVR archiviert sind, abspielen. Und Sie können die HDD-Daten, die durch den DVR aufgezeichnet wurden, abspielen. 12.1.
  • Seite 127 4. Klicken Sie auf das Symbol "Ordner öffnen" in der linken unteren Ecke des Backup Players, um den Datei- Browser anzuzeigen. Wählen Sie das Datum und die Uhrzeit aus, die Sie wiedergeben möchten. 5. Überprüfen Sie, ob das Wasserzeichnen der archivierten Datei unverändert geblieben ist, drücken Sie dazu auf "OK".

  • Seite 128: Backup Player Auf Einen Blick

    12.2. Backup Player auf einen Blick Deutsch...
  • Seite 129 12.2.1. Snapshot (Video Capture) Klicken Sie auf die "Kamera"-Taste in der linken Ecke am unteren Rand des Bildschirms, um das aktuelle Videobild zu speichern. > Video : - Selected Video : Speichern des tatsächlichen Rahmens des aktuellen Videos. - Screen : Speichern des sichtbaren Teils des aktuellen Videos. > Format : Wählen Sie ein Format zum Speichern aus (BMP, JPG, PNG).

  • Seite 130: Ausdrucken (Print Out)

    12.2.2. Ausdrucken (Print Out) Klicken Sie auf die "Drucker"-Taste in der linken Ecke am unteren Rand des Bildschirms, um das aktuelle Videobild auszudrucken. Wenn das Fenster "Print" (Drucken) angezeigt wird, überprüfen Sie die Vorschau und klicken Sie auf <Print> (Drucken). 12.2.3.
  • Seite 131 > About : Sie können die Programm-Informationen einschließlich der aktuellen Version hier überprüfen. Deutsch...
  • Seite 132 Technische Daten GRA-D1104B Betriebssystem Embedded Linux Videoeingänge 4 FBAS, BNC Videoausgänge 1 VGA, 1 HDMI, 1 BNC Maximale Speicherkapazität 2,5 TB SATA Festplatten-Schächte 1 x SATA II Videokompression H.264 Auflösung der Aufzeichnung 960H (960x576), 4CIF (704x576), 2CIF (704 x 288), CIF (352x288)
  • Seite 133 Technische Daten GRA-D4416B Videoeingänge 16 FBAS, BNC Videoausgänge 2 FBAS (1 Haupt, 1 Spot), 1 HDMI, 1 VGA Maximale Speicherkapazität 6 TB (2x3 TB SATA) Festplatten-Schächte 2 x SATA II Aufzeichnungs- geschwindigkeit 400fps (352x288), 400fps (704x288), 400fps (704x576), 400fps (960x576) Anzeigegeschwindigkeit 400 Bps Anzeigenmodus...

  • Seite 134: Eg-Konformitätserklärung

    EG-Konformitätserklärung GRA-D1104B 4-Kanal-Digitalrekorder 960H H.264 GRA-D2208B 8-Kanal-Digitalrekorder 960H H.264 GRA-D4416B 16-Kanal-Digitalrekorder 960H H.264 Es wird hiermit bestätigt, dass die Produkte in der serienmäßigen Ausführung folgenden einschlägigen Bestimmungen entsprechen: EG-EMV Richtlinie 2004/108/EG Angewendete harmonisierte Normen und technische Spezifikationen: EN 55022: 2010...
  • Seite 135 Open Source License Report on the Product The software included in this product contains copyrighted software that is licensed under the GPL/LGPL. 0. This License applies to any program or other work which contains a notice placed by the copyright holder saying it may be distributed under the terms of this General Public License.
  • Seite 136 b) Accompany it with a written offer, valid for at least three years, 9. The Free Software Foundation may publish revised and/or new versions of the General Public License from time to time. Such new versions will be similar in to give any third party, for a charge no more than your cost of spirit to the present version, but may differ in detail to address new problems or physically performing source distribution, a complete machine-...
  • Seite 137 The hypothetical commands `show w' and `show c' should show the appropriate Finally, every program is threatened constantly by software patents. States parts of the General Public License. Of course, the commands you use may be should not allow patents to restrict development and use of software on general- called something other than `show w' and `show c';...
  • Seite 138 The Corresponding Source need not include anything that users can regenerate combined with it such as to form a larger program, in or on a volume of a automatically from other parts of the Corresponding Source. storage or distribution medium, is called an “aggregate” if the compilation and its resulting copyright are not used to limit the access or legal rights of the compilation's users beyond what the individual works permit.
  • Seite 139 when the modification itself materially and adversely affects the operation of the this License (for any work) from that copyright holder, and you cure the violation network or violates the rules and protocols for communication across the prior to 30 days after your receipt of the notice. network.
  • Seite 140 then the patent license you grant is automatically extended to all recipients of TO YOU FOR DAMAGES, INCLUDING ANY GENERAL, SPECIAL, INCIDENTAL OR the covered work and works based on it. CONSEQUENTIAL DAMAGES ARISING OUT OF THE USE OR INABILITY TO USE THE PROGRAM (INCLUDING BUT NOT LIMITED TO LOSS OF DATA OR DATA BEING RENDERED INACCURATE OR LOSSES SUSTAINED BY YOU OR THIRD A patent license is “discriminatory”...
  • Seite 141  When a program is linked with a library, whether statically or using a shared a) The modified work must itself be a software library. library, the combination of the two is legally speaking a combined work, a  b) You must cause the files modified to carry prominent notices derivative of the original library.
  • Seite 142 If such an object file uses only numerical parameters, data structure layouts and 9. You are not required to accept this License, since you have not signed it. accessors, and small macros and small inline functions (ten lines or less in However, nothing else grants you permission to modify or distribute the Library length), then the use of the object file is unrestricted, regardless of whether it is or its derivative works.
  • Seite 143 INCIDENTAL OR CONSEQUENTIAL DAMAGES ARISING OUT OF THE USE OR CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR INABILITY TO USE THE LIBRARY (INCLUDING BUT NOT LIMITED TO LOSS OF OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN DATA OR DATA BEING RENDERED INACCURATE OR LOSSES SUSTAINED BY IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.

Diese Anleitung auch für:

Gra-d2208bGra-d4416bGri-k1104aGri-k4416aGri-k2208a

Inhaltsverzeichnis
