Elektronische bedienungseinheit für die parametrierung automatischer tür- und torsysteme (14 Seiten)
Inhaltszusammenfassung für record system 20
Seite 1

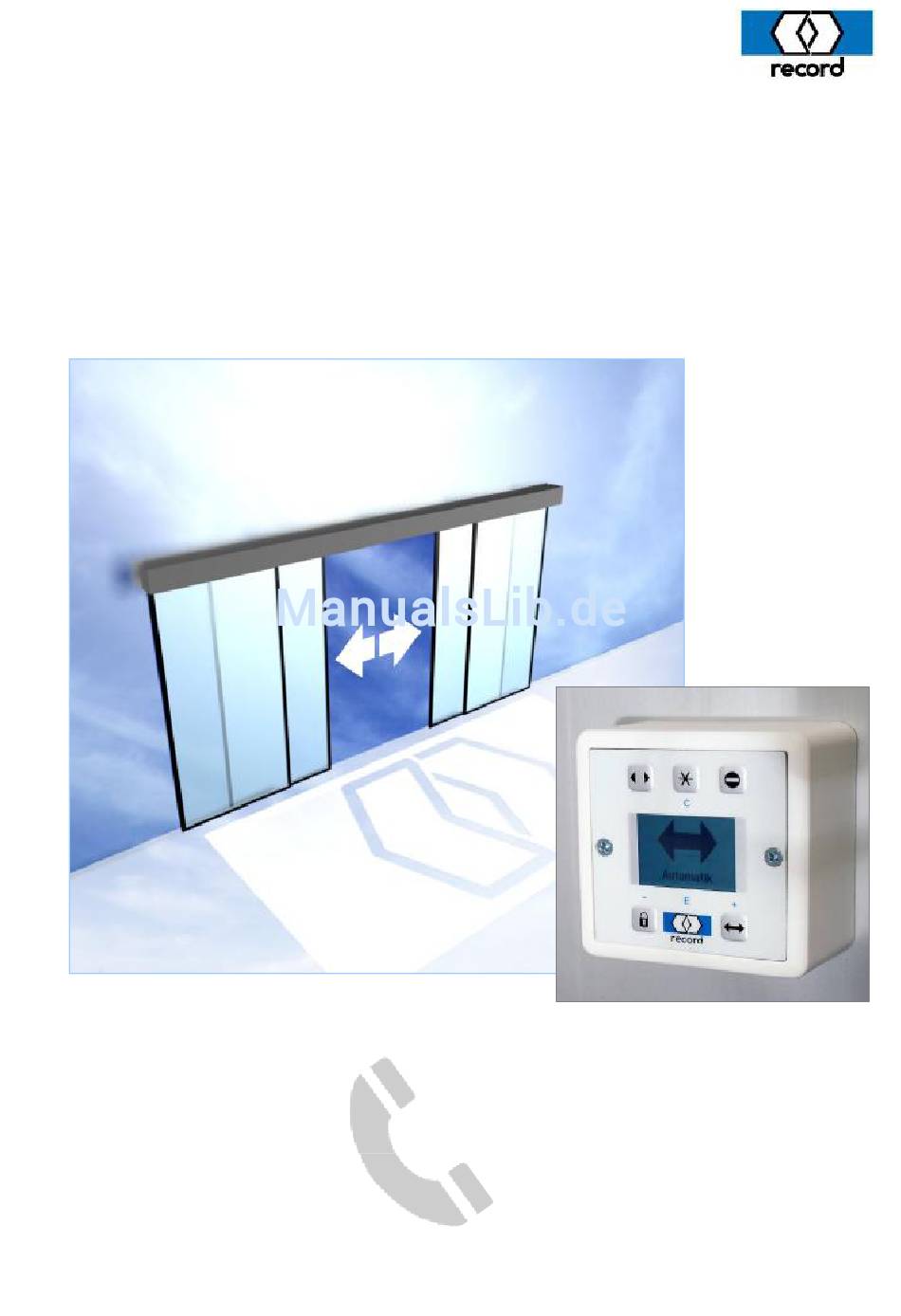

Bedienungsanleitung record system 20 Hersteller Service-Hotline Vertriebspartner agtatec ag record Türautomation GmbH Allmendstrasse 24 0180 - 560 90 12 Otto-Wels-Str. 9 CH-8320 Fehraltorf 42111 Wuppertal Artikel Nr. 020.110.468A...
Bediener der Türanlage: diejenige Person, welche die Tür täglich bedient und entsprechend instruiert wurde Anhand dieser Bedienungsanleitung wird der Umgang mit der Schiebetür record System 20 er- klärt. Sie bildet die Basis für eine einwandfreie Funktion und gibt Anweisungen für das Vorgehen und die Beseitigung auftretender Störungen.
Sicherheitshinweise Sicherheitshinweise Die Schiebetür record System 20 ist nach dem Stand der Technik und den anerkannten sicher- heitstechnischen Regeln entwickelt worden. 2.1. Bestimmungsgemässe Verwendung Das record System 20 ist ausschliesslich für den üblichen Einsatz in trockenen Räumen gebaut. Zur bestimmungsgemässen Verwendung gehört auch die Einhaltung der vom Hersteller vorge- schriebenen Betriebsbedingungen sowie die regelmässige Pflege, Wartung und Instandhaltung.

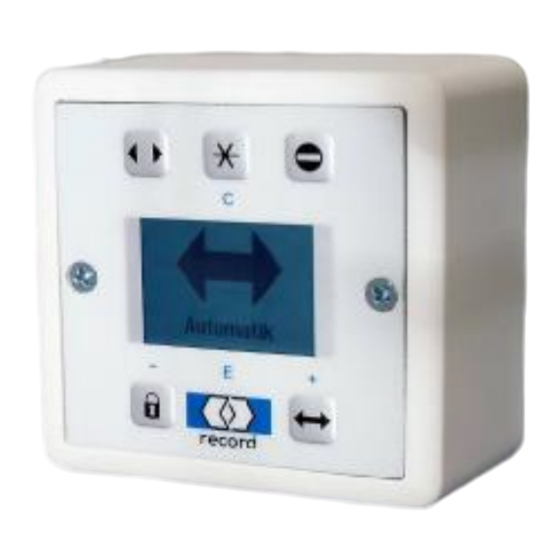

Wahl der Betriebsarten Die elektronische Bedienungseinheit BDE-D ist eine komfortable Eingabe- und Ausgabeeinheit zur Kontrolle und Parametrierung (optional) von record Türantrieben. Das LCD Display mit Hinter- grundbeleuchtung gibt mit Symbolen und Klartext Auskunft über den Türstatus. Fehlermeldungen werden als Textinformationen auf dem Display angezeigt.
Bedienungsanleitung 3.2. Wahl von Sonderfunktionen Tastebetätigung Funktion Anzeige Beschreibung • Taste 2 x hintereinander betätigten • Tür öffnet / stoppt auf 2. Tastendruck • Tür kann von Hand betätigt werden Handbetrieb Zurück zu einer anderen Betriebsart • Betätigung der gewünschten Taste (z.B.
Bedienungsanleitung 3.3. Sperren der Bedienungseinheit über die Tastatur Tastenfolge Anzeige Beschreibung Sperren der Bedienungseinheit • Unerwünschtes Manipulieren der Bedienungseinheit wird erschwert • Das Bedienfeld ist gesperrt • Der gesperrte Zustand der BDE-D wird am Display angezeigt Entsperren der Bedienungseinheit • Freie Wahl von Betriebsarten und Sonderfunktionen ist gewährleistet HINWEIS...
Manuelles Öffnen und Schliessen bei Störung Manuelles Öffnen und Schliessen bei Störung 4.1. Manuelles Öffnen (ohne Handentriegelung) Ausgangslage: Tür ist in stromlosem Zustand in geschlossener Stellung blockiert und ver- riegelt • Öffnen der Antriebsverkleidung (aufklappen) Hinweis: Wenn Sie in der Nähe der Scharniere ziehen, erleichtert dies das Öffnen der Verkleidung •...
Schieben Sie die Tür von Hand in die Verriegelt geschlossene Position • Tür ist geschlossen und verriegelt (sofern Verriegelung vorhanden) record Servicestelle benachrichtigen (Telefonnummer auf Display angezeigt) HINWEIS Kann die Tür trotzdem nicht manuell betätigt und verriegelt werden, führen Sie die nachstehend beschriebenen Schritte durch. Seite...
Seite 10
Die Tür verriegelt, sobald Sie den Entriegelungshebel los- lassen • Prüfen Sie von Hand, ob die Tür wirklich verriegelt ist • Verlassen des Gebäudes nur über einen zweiten Ausgang möglich record Servicestelle benachrichtigen (Telefonnummer auf Display angezeigt) Seite 10 / 16...
Notbetätigung der Tür Notbetätigung der Tür In Abhängigkeit landesspezifischer Sicherheitsvorschriften (Notausgangs-Konzept etc.) sind die Türen mit einer Notöffnungs-Einrichtung ausgerüstet. 5.1. Notöffnung wenn Stromversorgung vorhanden Durch Betätigung des Not-Auf-Schalters (optional), der sich in der Nähe der Türanlage befinden muss, öffnet die Tür, sofern nicht die Betriebsart „Verriegelt“ gewählt ist. In dieser Betriebsart bleibt die Tür verriegelt.
Notbetätigung der Tür 5.3.3. Schliessen und Verriegeln der Tür • Betätigen Sie die Notöffnung • Dadurch wird die Verriegelung „entriegelt“ • Schieben Sie die Tür von Hand in die geschlossene Posi- tion • Türflügel in geschlossener Position zusammenhalten • Führen Sie die Entriegelungsklappe in die geschlossene Position •...
Verhalten bei Störungen Verhalten bei Störungen Sollte eine Störung der Anlage vorliegen, so wird dies am Display der Bedienungseinheit ange- zeigt. 6.1. Anzeige an der Bedienungseinheit • Statusmeldung wird am Display mit Statusnummer und Text angezeigt • Anzeige wechselt zwischen weiss / schwarz •...
Drücken der record Taste > 12 s Display ohne Anzeige erscheint Verbinden mit Steuerung… Die Verbindung wurde hergestellt (Beispiel) • Nach dem ausgeführten Neustart ist die Bedienungseinheit wieder funktionsfähig • Ist dies jedoch nicht der Fall, benachrichtigen Sie den record Servicedienst Seite 14 / 16...
Funktions- und Sicherheitsüberprüfung Funktions- und Sicherheitsüberprüfung 7.1. Generelles Gemäss geltender Gesetzesregelung ist der Betreiber einer automatischen Türanlage, nach deren Übergabe, für den Unterhalt und die Benutzersicherheit verantwortlich. Die monatliche Kontrolle einzelner Elemente durch den Betreiber erfordert wenig Zeitaufwand und dient insbesondere auch der Vermeidung von Unfällen, hervorgerufen durch unsachgemässen Umgang mit der Türanlage.
Funktions- und Sicherheitsüberprüfung 7.3. Monatlich durchzuführende Überprüfungsarbeiten Test / Kontrolle Vorgehen Erwartetes Resultat • • Bewegungsmelder Gehen Sie in normaler Ge- Der Sensor muss die ge- schwindigkeit auf die Tür zu samte Durchgangsbreite ab- (von der Innen- und Aussen- decken seite) •...
