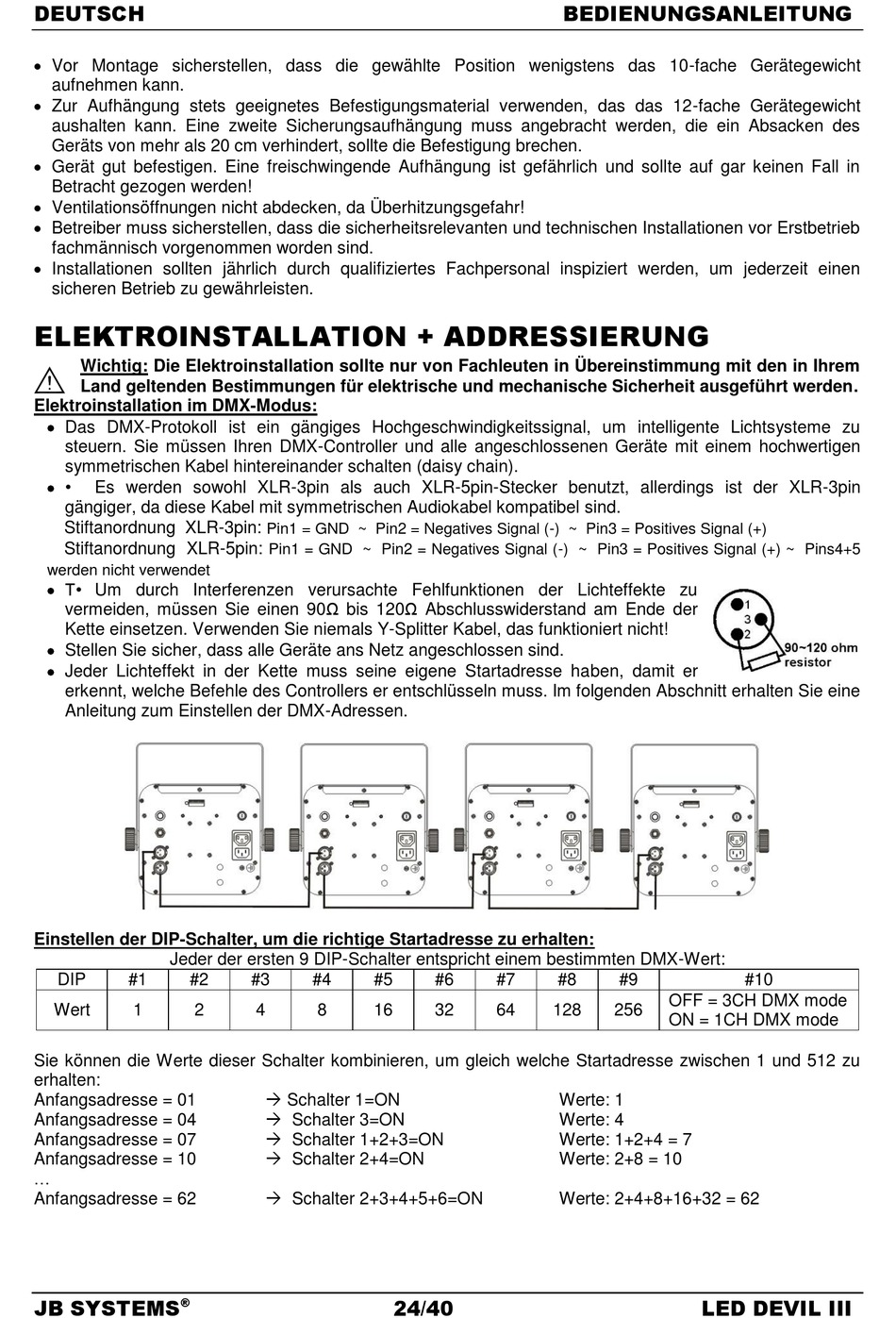

DEUTSCH
Vor Montage sicherstellen, dass die gewählte Position wenigstens das 10-fache Gerätegewicht
aufnehmen kann.
Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht
aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des
Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.
Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in
Betracht gezogen werden!
Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
Betreiber muss sicherstellen, dass die sicherheitsrelevanten und technischen Installationen vor Erstbetrieb
fachmännisch vorgenommen worden sind.
Installationen sollten jährlich durch qualifiziertes Fachpersonal inspiziert werden, um jederzeit einen
sicheren Betrieb zu gewährleisten.
ELEKTROINSTALLATION + ADDRESSIERUNG
Wichtig: Die Elektroinstallation sollte nur von Fachleuten in Übereinstimmung mit den in Ihrem
Land geltenden Bestimmungen für elektrische und mechanische Sicherheit ausgeführt werden.
Elektroinstallation im DMX-Modus:
Das DMX-Protokoll ist ein gängiges Hochgeschwindigkeitssignal, um intelligente Lichtsysteme zu
steuern. Sie müssen Ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen
symmetrischen Kabel hintereinander schalten (daisy chain).
•
Es werden sowohl XLR-3pin als auch XLR-5pin-Stecker benutzt, allerdings ist der XLR-3pin
gängiger, da diese Kabel mit symmetrischen Audiokabel kompatibel sind.
Stiftanordnung XLR-3pin:
Stiftanordnung XLR-5pin:
werden nicht verwendet
T• Um durch Interferenzen verursachte Fehlfunktionen der Lichteffekte zu
vermeiden, müssen Sie einen 90Ω bis 120Ω Abschlusswiderstand am Ende der
Kette einsetzen. Verwenden Sie niemals Y-Splitter Kabel, das funktioniert nicht!
Stellen Sie sicher, dass alle Geräte ans Netz angeschlossen sind.
Jeder Lichteffekt in der Kette muss seine eigene Startadresse haben, damit er
erkennt, welche Befehle des Controllers er entschlüsseln muss. Im folgenden Abschnitt erhalten Sie eine
Anleitung zum Einstellen der DMX-Adressen.
Einstellen der DIP-Schalter, um die richtige Startadresse zu erhalten:
Jeder der ersten 9 DIP-Schalter entspricht einem bestimmten DMX-Wert:
DIP
#1
#2
Wert
1
2
Sie können die Werte dieser Schalter kombinieren, um gleich welche Startadresse zwischen 1 und 512 zu
erhalten:
Anfangsadresse = 01
Anfangsadresse = 04
Anfangsadresse = 07
Anfangsadresse = 10
...
Anfangsadresse = 62
JB SYSTEMS
®
Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+)
Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+) ~ Pins4+5
#3
#4
#5
4
8
16
Schalter 1=ON
Schalter 3=ON
Schalter 1+2+3=ON
Schalter 2+4=ON
Schalter 2+3+4+5+6=ON
24/40
BEDIENUNGSANLEITUNG
#6
#7
#8
32
64
128
Werte: 1
Werte: 4
Werte: 1+2+4 = 7
Werte: 2+8 = 10
Werte: 2+4+8+16+32 = 62
#9
#10
OFF = 3CH DMX mode
256
ON = 1CH DMX mode
LED DEVIL III
