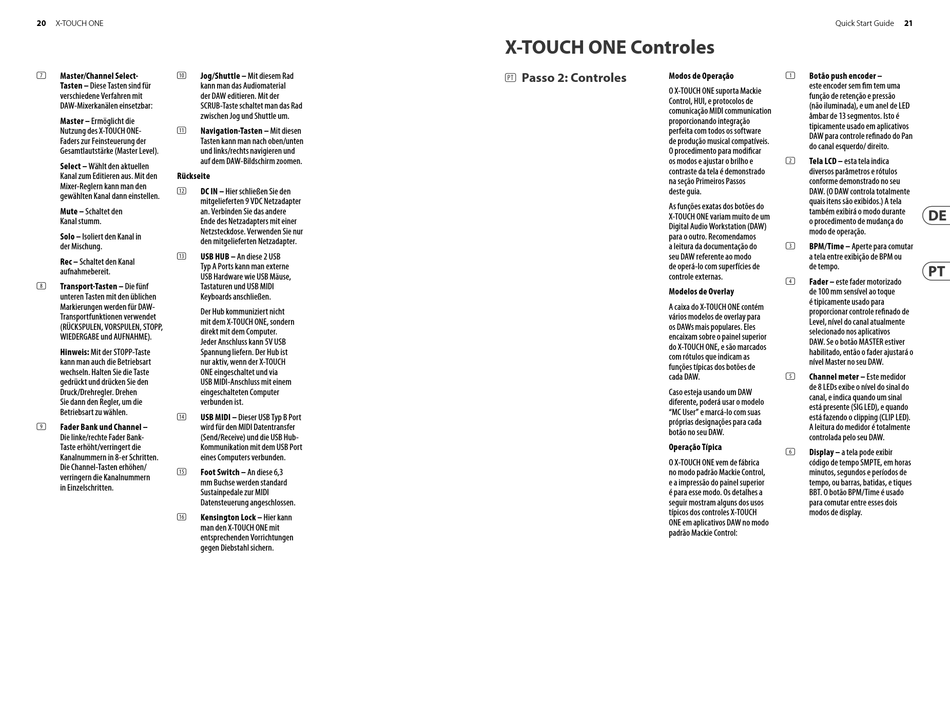

Behringer X-TOUCH ONE Bedienungsanleitung Seite 11

20 X-TOUCH ONE
(7) (10)
Master/Channel Select- Jog/Shuttle – Mit diesem Rad
Tasten – Diese Tasten sind für kann man das Audiomaterial
verschiedene Verfahren mit der DAW editieren. Mit der
DAW-Mixerkanälen einsetzbar: SCRUB-Taste schaltet man das Rad
zwischen Jog und Shuttle um.
Master – Ermöglicht die
Nutzung des X-TOUCH ONE- (11) Navigation-Tasten – Mit diesen
Faders zur Feinsteuerung der Tasten kann man nach oben/unten
Gesamtlautstärke (Master Level). und links/rechts navigieren und
auf dem DAW-Bildschirm zoomen.
Select – Wählt den aktuellen
Kanal zum Editieren aus. Mit den Rückseite
Mixer-Reglern kann man den
(12) DC IN – Hier schließen Sie den
gewählten Kanal dann einstellen.
mitgelieferten 9 VDC Netzadapter
Mute – Schaltet den an. Verbinden Sie das andere
Kanal stumm. Ende des Netzadapters mit einer
Netzsteckdose. Verwenden Sie nur
Solo – Isoliert den Kanal in
den mitgelieferten Netzadapter.
der Mischung.
(13)
USB HUB – An diese 2 USB
Rec – Schaltet den Kanal
Typ A Ports kann man externe
aufnahmebereit.
USB Hardware wie USB Mäuse,
(8)
Transport-Tasten – Die fünf Tastaturen und USB MIDI
unteren Tasten mit den üblichen Keyboards anschließen.
Markierungen werden für DAW-
Der Hub kommuniziert nicht
Transportfunktionen verwendet
mit dem X-TOUCH ONE, sondern
(RÜCKSPULEN, VORSPULEN, STOPP,
direkt mit dem Computer.
WIEDERGABE und AUFNAHME).
Jeder Anschluss kann 5V USB
Hinweis: Mit der STOPP-Taste Spannung liefern. Der Hub ist
kann man auch die Betriebsart nur aktiv, wenn der X-TOUCH
wechseln. Halten Sie die Taste ONE eingeschaltet und via
gedrückt und drücken Sie den USB MIDI-Anschluss mit einem
Druck/Drehregler. Drehen eingeschalteten Computer
Sie dann den Regler, um die verbunden ist.
Betriebsart zu wählen.
(14) USB MIDI – Dieser USB Typ B Port
(9) Fader Bank und Channel – wird für den MIDI Datentransfer
Die linke/rechte Fader Bank- (Send/Receive) und die USB Hub-
Taste erhöht/verringert die Kommunikation mit dem USB Port
Kanalnummern in 8-er Schritten. eines Computers verbunden.
Die Channel-Tasten erhöhen/
(15) Foot Switch – An diese 6,3
verringern die Kanalnummern
mm Buchse werden standard
in Einzelschritten.
Sustainpedale zur MIDI
Datensteuerung angeschlossen.
(16) Kensington Lock – Hier kann
man den X-TOUCH ONE mit
entsprechenden Vorrichtungen
gegen Diebstahl sichern.
X-TOUCH ONE Controles
Passo 2: Controles Modos de Operação
(PT)
O X-TOUCH ONE suporta Mackie
Control, HUI, e protocolos de
comunicação MIDI communication
proporcionando integração
perfeita com todos os software
de produção musical compatíveis.
O procedimento para modifi car
os modos e ajustar o brilho e
contraste da tela é demonstrado
na seção Primeiros Passos
deste guia.
As funções exatas dos botões do
X-TOUCH ONE variam muito de um
Digital Audio Workstation (DAW)
para o outro. Recomendamos
a leitura da documentação do
seu DAW referente ao modo
de operá-lo com superfícies de
controle externas.
Modelos de Overlay
A caixa do X-TOUCH ONE contém
vários modelos de overlay para
os DAWs mais populares. Eles
encaixam sobre o painel superior
do X-TOUCH ONE, e são marcados
com rótulos que indicam as
funções típicas dos botões de
cada DAW.
Caso esteja usando um DAW
diferente, poderá usar o modelo
"MC User" e marcá-lo com suas
próprias designações para cada
botão no seu DAW.
Operação Típica
O X-TOUCH ONE vem de fábrica
no modo padrão Mackie Control,
e a impressão do painel superior
é para esse modo. Os detalhes a
seguir mostram alguns dos usos
típicos dos controles X-TOUCH
ONE em aplicativos DAW no modo
padrão Mackie Control:
Quick Start Guide 21
(1)
Botão push encoder –
este encoder sem fi m tem uma
função de retenção e pressão
(não iluminada), e um anel de LED
âmbar de 13 segmentos. Isto é
tipicamente usado em aplicativos
DAW para controle refi nado do Pan
do canal esquerdo/ direito.
(2) Tela LCD – esta tela indica
diversos parâmetros e rótulos
conforme demonstrado no seu
DAW. (O DAW controla totalmente
quais itens são exibidos.) A tela
também exibirá o modo durante
o procedimento de mudança do
modo de operação.
(3)
BPM/Time – Aperte para comutar
a tela entre exibição de BPM ou
de tempo.
(4)
Fader – este fader motorizado
de 100 mm sensível ao toque
é tipicamente usado para
proporcionar controle refi nado de
Level, nível do canal atualmente
selecionado nos aplicativos
DAW. Se o botão MASTER estiver
habilitado, então o fader ajustará o
nível Master no seu DAW.
(5)
Channel meter – Este medidor
de 8 LEDs exibe o nível do sinal do
canal, e indica quando um sinal
está presente (SIG LED), e quando
está fazendo o clipping (CLIP LED).
A leitura do medidor é totalmente
controlada pelo seu DAW.
(6) Display – a tela pode exibir
código de tempo SMPTE, em horas
minutos, segundos e períodos de
tempo, ou barras, batidas, e tiques
BBT. O botão BPM/Time é usado
para comutar entre esses dois
modos de display.
