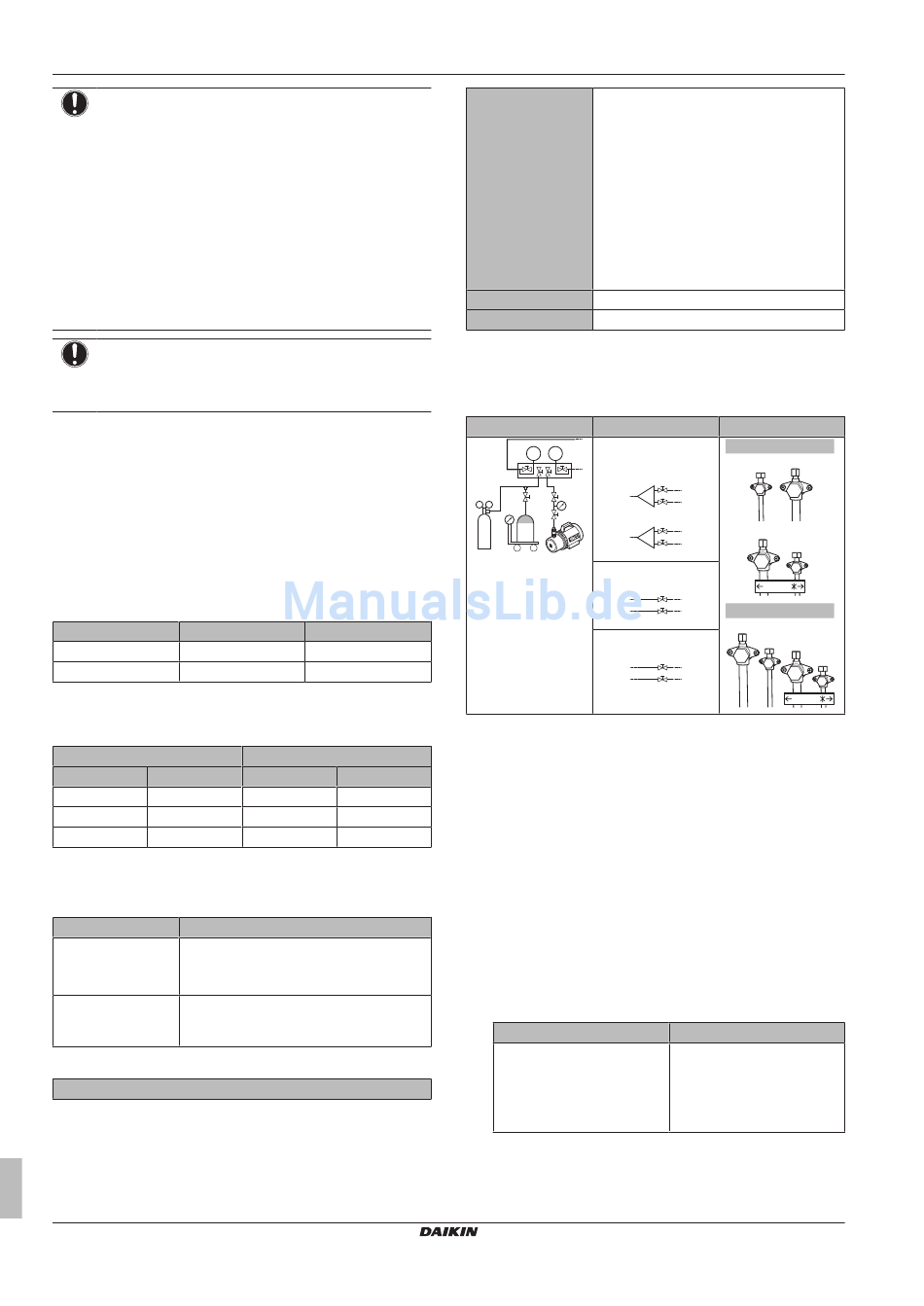

HINWEIS
Vor Beginn von Befüllverfahren:
▪ Bei 5 HP: Prüfen Sie, dass die 7-LEDs-Anzeige normal
aussieht (siehe "6.1.4 Zugriff auf Modus 1 oder 2" auf
Seite 23), und dass auf der Benutzerschnittstelle der
Inneneinheit kein Fehlercode angezeigt wird. Wird ein
Fehlercode angezeigt, siehe
Grundlage von Fehlercodes" auf
▪ Bei 8 HP: Prüfen Sie, dass die 7-Segment-Anzeige der
A1P Platine der Verdichter-Einheit normal aussieht
(siehe "6.1.4 Zugriff auf Modus 1 oder 2" auf
Seite 23). Wird ein Fehlercode angezeigt, siehe
"8.1 Fehler beseitigen
Fehlercodes" auf Seite 32.
HINWEIS
Vergewissern Sie sich, dass alle angeschlossenen
Einheiten (Wärmetauscher-Einheit
erkannt werden (Einstellung [1‑5]).
5.6.2 Die zusätzliche Kältemittelmenge
bestimmen
Formel:
R=[(X ×Ø12,7)×0,12+(X ×Ø9,5)×0,059+(X
1 2
R Zusätzlich einzufüllende Menge an Kältemittel [in kg, auf 1
Stelle hinter dem Komma gerundet]
X = Gesamtlänge [m] bei Stärke der Flüssigkeitsleitung von
1...3
Øa
A+B Parameter A und B
Parameter A und B:
Modell
RKXYQ5 0,8 kg
RKXYQ8 1,0 kg
Rohrstärke metrisch. Sind die Abmessungen der Rohre metrisch
angegeben, ersetzen Sie die Gewichtsfaktoren in der Formel durch
die in der folgenden Tabelle:
Rohrstärke in Zoll (Inch)
Rohrleitungen Gewichtsfaktor Rohrleitungen Gewichtsfaktor
Ø6,4 mm 0,022
Ø9,5 mm 0,059
Ø12,7 mm 0,12
5.6.3 Kältemittel einfüllen
Das Hinzufügen von Kältemittel umfasst üblicherweise 2 Stufen:
Stufe
Stufe 1: Vor- Wir bei größeren System empfohlen.
Befüllung
Dieser Schritt kann ausgelassen werden,
aber das Befüllen dauert dann länger.
Stufe 2: Manuelle Nur notwendig, wenn die berechnete Menge
Befüllung an zusätzlich einzufüllendem Kältemittel
durch das Vor-Befüllen nicht erreicht wird.
Stufe 1: Vor-Befüllung
Zusammenfassung – Vor-Befüllung:
Installations- und Betriebsanleitung
18
"8.1 Fehler beseitigen auf
Seite 32.
auf Grundlage von
+ Inneneinheiten)
×Ø6,4)×0,022]×A+B
3
A B
3,1 kg
2,6 kg
Rohrstärke metrisch
Ø6 mm 0,018
Ø10 mm 0,065
Ø12 mm 0,097
Beschreibung
Kältemittelflasche An die Service-Stutzen der Absperrventile
anschließen. Welche Absperrventile zu
benutzen sind, hängt davon ab, welche
Kreisläufe Sie für die Vor-Befüllung
auswählen:
▪ Kreislauf 1 und 2 zusammen (Sammelrohr
mit Kältemitel-Kanalaufteiler erforderlich).
▪ Erst Kreislauf 1, dann Kreislauf 2 (oder
umgekehrt).
▪ Nur Kreislauf 1
▪ Nur Kreislauf 2
Absperrventile Geschlossen
Verdichter NICHT in Betrieb
1 Anschließen wie gezeigt (wählen Sie einen der möglichen
Anschlüsse). Sicherstellen,
Absperrventile sowie Ventile A geschlossen sind.
Mögliche Anschlüsse:
Sammelrohr Anschlüsse
A
Kreislauf 1 und 2
p < p >
zusammen
B
a
A
d
N2 R410A
B
b c e
Nur Kreislauf 1
A
B
Nur Kreislauf 2
A
B
a Druckminderventil
b Stickstoff
c Waage
d Tank für Kältemittel R410A (Siphonsystem)
e Vakuumpumpe
f Absperrventil Flüssigkeitsleitung (Kreislauf 2: zu
Inneneinheiten)
g Absperrventil Gasleitung (Kreislauf 2: zu Inneneinheiten)
h Absperrventil Gasleitung (Kreislauf 1: zu Wärmetauscher-
Einheit)
i Absperrventil Flüssigkeitsleitung (Kreislauf 1: zu
Wärmetauscher-Einheit)
A, B, C Ventile A, B und C
D Kältemitel-Kanalaufteiler
2 Ventile C (auf Leitung von B) und B öffnen.
3 Die Vor-Befüllung mit Kältemittel vornehmen, bis die festgelegte
zusätzliche Menge eingefüllt ist oder bis keine weitere Vor-
Befüllung mehr möglich ist. Dann die Ventile C und B
schließen.
4 Eine der folgenden Maßnahme ergreifen:
Wenn
Die festgelegte zusätzliche
Kältemittelmenge ist erreicht
VRV IV Verdichter-Einheit für Inneninstallation
dass alle Verdichter-Einheit-
Verdichter-Einheit
5 HP
g
f
C
g
D
h
C
C
f
h
D
i
i
C
RDXYQ
C
h
8 HP
i
C
g
f
h
C
g
f
C
RDXYQ
Dann
Das Sammelrohr von der/den
Flüssigkeitsleitung(en)
trennen.
Die Instruktionen zu "Stufe 2"
sind nicht auszuführen.
RKXYQ5T8+8T7Y1B
