Inhaltszusammenfassung für Wetecom ET1058
- Seite 1 Westfalia Bedienungsanleitung Nr. 107952...

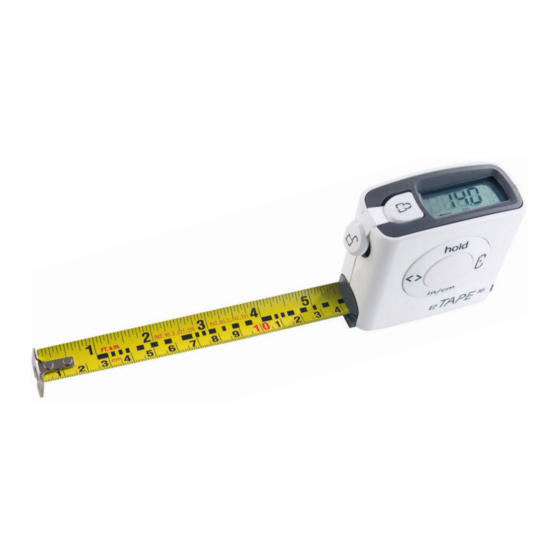

- Seite 2 Bedienungsanleitung Elektronisches Bandmaß ET1058 Artikel Nr. 74 82 28 Instruction Manual Electronic Measuring Tape ET1058 Article No. 74 82 28...
-
Seite 3: Sehr Geehrte Damen Und Herren
Sehr geehrte Damen und Herren Das elektronische Bandmaß ist zum Messen von Strecken bestimmt. Das Maßband hat eine hohe Bandstabilität und wird automatisch eingerollt. Das handliche Gerät verfügt über ein deutlich ablesbares Display und eine Maßband-Rasttaste. Die gemessenen Werte können in Fuß, Zoll und Zentimeter angezeigt werden und mithilfe der Haltefunktion „eingefroren“... - Seite 4 Übersicht | Overview ’ ’’ 8888...
- Seite 5 Übersicht | Overview Batteriefach Battery Compartment Rückstelltaste (RESET) RESET Button Umschalttaste in/cm Shift Key in/cm < > < > Umschalttaste Shift Key Display Display Haltetaste hold hold Button Maßband-Rasttaste Tape Lock Button Maßband-Entriegelungstaste Tape Retract Button Maßband mit Endhaken Tape with Hook 10 Gürtelclip Belt Clip Anzeige „Batterie leer“...
-
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ..............Seite 2 Batterien einlegen ..............Seite 3 Hinweise .................. Seite 3 Displaybeschreibung..............Seite 3 Benutzung................Seite 4 Displayanzeige in Fuß und Zoll..........Seite 5 Speichern des gemessenen Wertes ........Seite 6 Messung inkl. Gehäuselänge........... Seite 7 Batterieanzeige ................ Seite 7 Reinigung und Lagerung............ -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Beachten Sie bitte zur Vermeidung von Fehlfunktionen und Schäden die folgende Hinweise: Das Gerät ist kein Spielzeug und gehört nicht in Kinderhände. Setzen Sie das Gerät nicht direkten Sonnenlicht, Feuchtigkeit, Verschmutzungen, starker Hitze, heißen Lichtquellen oder starken Magnetfeldern aus. Setzen Sie das Gerät keinen hohen Temperaturen und starken Vibrationen aus und vermeiden Sie eine starke mechanische Bean- spruchung. -
Seite 8: Benutzung
Benutzung Batterien einlegen 1. Schieben Sie den Batteriefachdeckel vom Gehäuse weg, bis sich der Batteriefachdeckel öffnet. Setzen Sie 2 Batterien des Typs LR 44 (AG13) mit dem Minuspol ( ) zuerst in das Batteriefach ein. 2. Ziehen Sie den Batteriefachdeckel nach außen und drücken Sie den Deckel komplett nach unten, bis die inliegende Feder hörbar einrastet. - Seite 9 Benutzung Die Werkseinstellung zeigt die Maßeinheit in Fuß und Zoll (Inch) an. Die erste Ziffer steht für die Maßeinheit Fuß und die zweite Ziffer für Zoll. Entscheiden Sie, ob Sie in inch oder in cm messen wollen und drücken Sie die Umschalttaste in/cm (3). Umschalttaste drücken Displayanzeige Messwert in ’...
-
Seite 10: Displayanzeige In Fuß Und Zoll
Benutzung 4. Um das Maßband wieder freizugeben, drücken Sie die Entriegelungs- taste (8) nach unten. Achten Sie beim Einrollen darauf sich nicht zu verletzen, da das Maß- band sehr schnell zurückgespult wird. Halten Sie das Maßband am besten am Endhaken fest und lassen Sie es langsam einrollen. Displayanzeige in Fuß... -
Seite 11: Speichern Des Gemessenen Wertes
Benutzung in/cm-Taste drücken Displayanzeige Messwert in 0 Fuß, 3 Zoll mit Dezimal- wert als Bruch ’ ’’ 75 0 3 76 3 Zoll und Dezimalwert als Bruch ’’ 75 3 76 3 Zoll als Dezimalwert mit einer Dezimalstelle nach ’’ dem Komma 0,32 Fuß... -
Seite 12: Messung Inkl. Gehäuselänge
Benutzung Bitte beachten Sie, dass sich das elektronische Bandmaß automatisch abschaltet, wenn für die Zeit von ca. 5 Minuten keine Tasten gedrückt werden. Zum Wiedereinschalten des Gerätes, ziehen Sie das Maßband etwas heraus und im Display erscheint wieder der gespeicherte, blinkende Wert. -
Seite 13: Safety Notes
Safety Notes Please note the following safety notes to avoid malfunctions and damage: The unit is not a toy and does not belong in the hands of children. Do not expose the unit to direct sunlight, humidity, dirt, high tempera- ture, strong light or strong magnetic fields. -
Seite 14: Inserting The Batteries
Using Inserting the Batteries 1. Slide the battery compartment lid from the housing until the battery compartment lid opens. Insert 2 batteries of the type LR 44 (AG13) with the minus pole ( ) first into the battery compartment. 2. Pull the battery compartment lid lightly outwards and press the lid down until the built-in spring fits audibly. -
Seite 15: Using
Using The initial setting displays the measuring units foot and inch. The first digit stands for the measuring unit foot and the second digit for the unit inch. Decide if you want to use inch or cm and press the shift key in/cm ( ). Pressing the shift key Display Measuring Value in... -
Seite 16: Value Displayed In Foot And Inch
Using When retracting the measuring tape, make sure not to injure yourself. The tape moves very quickly. Preferably hold the tape on the hook and allow it to retract slowly. Values displayed in Foot and Inch After switching on and using the electronic measuring tape, you will only see the symbols of the measuring units foot, inch and centimetres. -
Seite 17: Storing The Measured Value
Using Press in/cm-button Display Measuring Value in 0 foot, 3 inch with the decimal value displayed as ’ ’’ 75 fraction 0 3 76 3 inch and decimal value displayed as fraction ’’ 75 3 76 3 inch displayed as decimal value with one decimal place ’’... -
Seite 18: Measurement Including Housing Length
Using Please note that the electronic measuring tape will automatically switch off if you do not press any button for approx. 5 minutes. To switch on again, pull the measuring tape out of the housing and you will see the previously saved flashing value 4. -
Seite 19: Technische Daten
Technische Daten | Technical Data Batterien 2 x LR 44 (AG13) Power Source Maßband-Länge Tape Length Maßband-Breite 19 mm Tape Width Betriebstemperatur + 5°C - + 40°C Operating Temperature Abmessungen 7,6 x 8 x 3,3 cm Dimensions Gewicht 219 g Weight... -
Seite 20: Eg-Konformitätserklärung
We, the Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen, declare by our own responsibility that the product Electronic Measuring Tape, ET1058 Article No. 74 82 28 is according to the basic requirements, which are defined in the European Directives 2004/108/EC (EMC Directive) and their amendments. - Seite 21 Kundenbetreuung | Customer Services Deutschland Österreich Westfalia Westfalia Industriestraße 1 Moosham 31 D-58093 Hagen A-4943 Geinberg OÖ Telefon: (0180) 5 30 31 32 Telefon: (07723) 21 4 21 Telefax: (0180) 5 30 31 30 Telefax: (07723) 21 4 21 40 Internet: www.westfalia.de Internet:...
