2.2 Funktionsprinzip

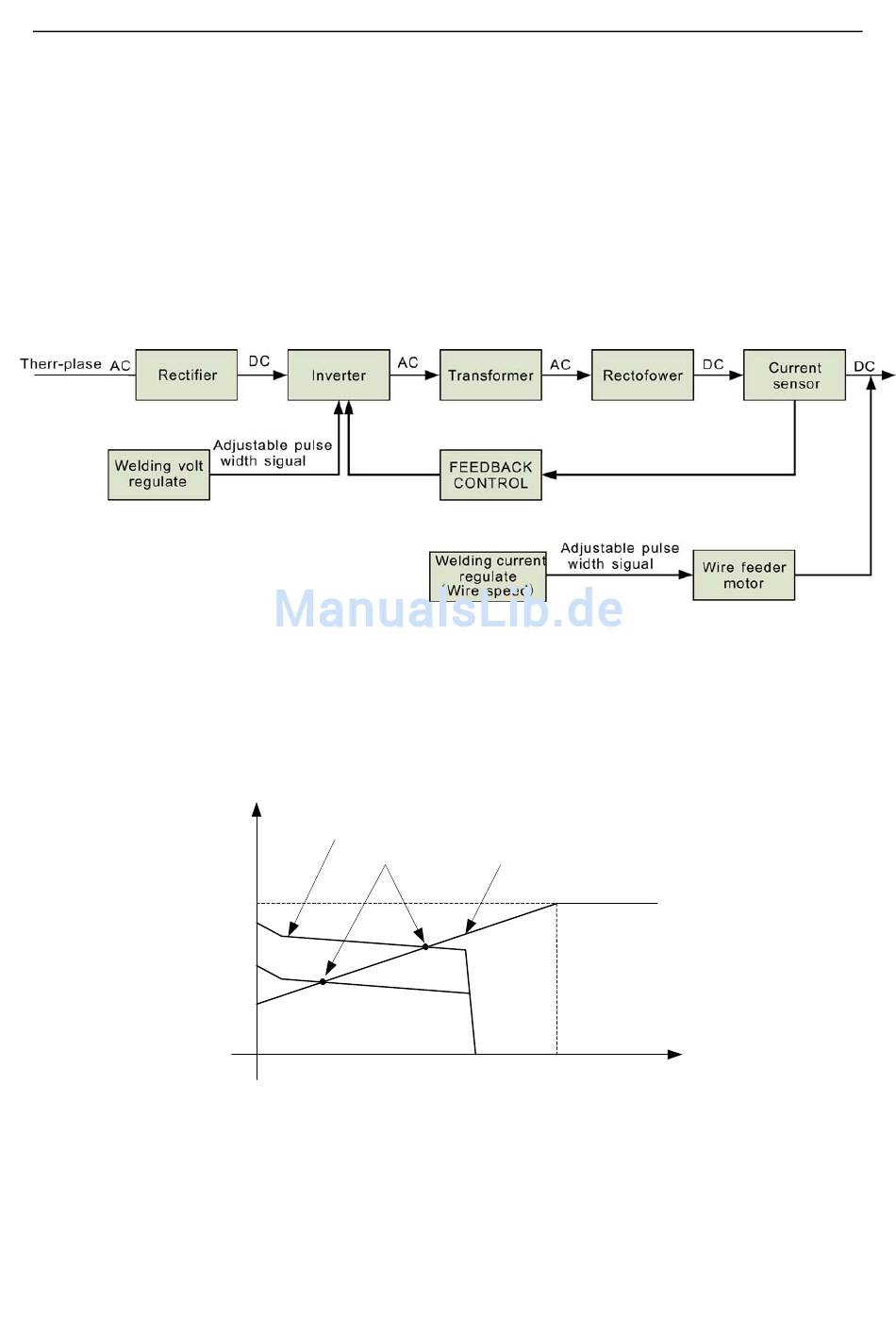

Das Funktionsprinzip wird in Grafik 2.1 dargestellt.
AC wird in DC umgewandelt (ca. 300V), dann in einen AC Strom mit ca. 20kHz Frequenz AC
(IGBT Modul), die Schweißspannung wird reduziert (Haupttrafo) und gleichgerichtet (Dioden),
anschließend gedrosselt. Der Stromkreis wird mit einer Regelungstechnik (feedback control
technology) angesteuert um die Ausgangsspannung stabil zu halten. Die Stromeinstellung erfolgt
stufenlos.
220V,50HZ
§2.3 Volt-Ampere Charakteristik
Die MIG SERIE verfügt über eine optimierte Volt und Ampere Charakteristik. Das Verhältnis zwischen
Spannung U
und Schweißstrom I
2
errechnet sich: U
2
（V）
U
o
Volt-ampere characteristic
Working point
44
14
0
Übersicht
Einphasig 220V/230V±10% Frequenz (50/60 Hz)
=14+0.05I
(V)
2
2
The relation between the rated loading
voltage and welding current
600
7
（A）
I
o
