Verdampfer
Der Verdampfer sollte so hoch wie möglich in der Kühlbox
bzw. im Kühlschrank montiert werden. O-Verdampfer am
besten waagerecht einbauen, um eine Eiswürfelschale zu
plazieren. Um die Anschlußleitung mit Schnellkupplungen bis
zum Kompressor verlegen zu können, wird an der Schrank-
wand oben ein Loch von Ø 30 mm gebohrt, gegebenenfalls
werden Schottwände u.Ä. Gleichmaßen durchgebohrt.
(Fig. 4) Bevor das Rohr verlegt wird, sollten Sie es vollkom-
men ausrollen. Das Rohr darf nicht scharf gebogen oder
plattgedrückt werden. Die Länge am Rohr, die übrig bleibt,
wird zu einer Schlinge aufgerollt, zusammengelegt und an
geschützter Stelle angebracht, bevor die Schnellkupplungen
montiert werden. (Fig. 4)
Das Bohrloch in der Box sollte mit Armafl exschlauch oder
Dichtungsmittel abgedichtet werden.

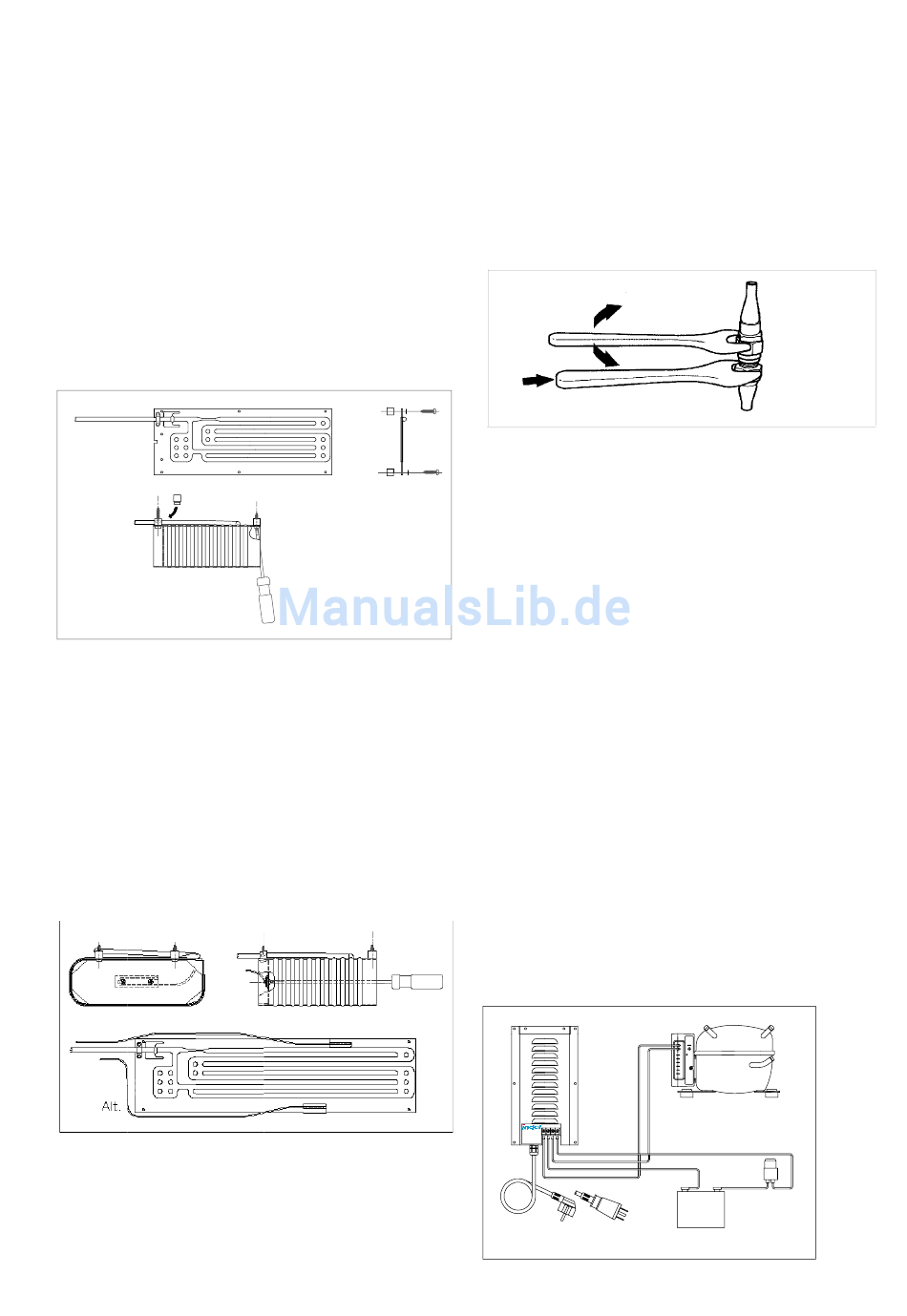

Flach-Verdampfer können auch mit hilfe von Spezialwer-
zeugen passend geformt werden. Der Verdampfer wird mit
Schrauben und Distanzelementen an die Boxenwand oder
-decke geschraubt. (Fig. 6)
Fig. 6
Montage Thermostat
Das Thermostatgehäuse kann außer- oder innerhalb der
Kühlbox/des Kühlschrankes montiert werden. Achten Sie nun
darauf, daß das Kapillarrohr mit Fühlerendstück an den Ver-
dampfer heranreicht. Der Fühler wird mit dem Befestigungs-
clip angebracht oder mit speziellen Klemmplatten ver-
schraubt, so daß das ganze Ende an der Verdampferkante
anliegt.
Plazierung der Fühlerendstück auf grössere Flachverdamp-
fern; obere Kante bedeutet niedriger Kühlraumtemperatur
(4-5°C) in Vergleich mit untere Kante, mit der gleicher Ther-
mostateinstellung. (Fig. 7)
Fig. 7
Schließen Sie das Thermostatkabel an der Steckzungen C, P
und T der Steuereinheit an, Anschluß wie in plan Fig. 5.
Aggregate mit größere Verdampfern haben auch ein Wi-
derstand auf Stecker T montiert, für Vorwahl höhere Kom-
pressordrezahl, in zwei veschiedene Stufe, mittlere und
maximale Drehzahl.

Schnellkupplungen

Die Schnellkupplungen werden mit dem Kompressor ver-
schraubt. Zuerst schließen Sie an das Kupplungsstück mit
dem dünnen Kapillarröhrchen von Verdampfer an. Hierbei
darf das „Vater"-Kupplungsstück nicht mitdrehen, da es sonst
abbrechen kann, Die Kupplungen werden bis zum Anschlag
verschraubt, danach werden die Kupplungen festgezogen,
damit eine mechanische „Versiegelung" zustande kommt.
Vewenden Sie Gabelschlüssel 21 und 24 mm. (Fig. 8) Be-
wahren Sie die Schutzkappen auf. Falls das Aggregat einmal
ausgebaut werden sollte, kann man die Schnellkupplungen
öffnen, ohne das Kältemittel entweicht. Sicherheitshalber
sollten dabei die Schutzkappen sofort wieder fest verschraubt
werden.
Fig. 8
Starten
Testen Sie die Funktion des Aggregates, in dem Sie das
Thermostatregler uhrgesinn aus der STOP-Stellung umdre-
hen. Der Kompressor soll jetz innerhalb 30 Sekunden starten
und ein schwaches Surren zu hören sein. Das Gebläse star-
tet gleichzeitig. Wenn Sie den Knopf weiter drehen, können
Sie die Temperatur reglen. Maximaler Kühlleistung bekom-
men Sie mit den Knopf völlig nach rechts umgedreht. Wenn
der Thermostatknopf zurück auf STOP-Stellung gedreht wird,
ist das Aggregat abgeschaltet. (Ein deutlich Federdruck muss
passiert werden).
Service
Service am Gerät ist nicht notwendig. Nach ein paar Jahren
sollte der Staub am Kondensatorgitter entfernt werden. Falls
der Verdampfer vereist (4-5 mm), sollte er durch Abschalten
abgetaut werden. Im Winterlager wird das komplette Aggre-
gat im Boot gelassen. Beachten Sie, daß die Batterien und
das elektrische System im Boot sich stets in einem guten
Zustand befi nden.
Landstrom
Landstrom kann über ein gutes Batteriladegerät von mindes-
tens 10 A Leistung eingespeist werden. Das Ladegerät darf
nicht direkt an die Elektronikeinheit angeschlossen werden.
Es muß immer eine Batterie als Puffer installiert sein.
Eine andere bessere Lösung ist, ein "Power Pac" Gleichrich-
ter zu installieren. Es ist mit automatische Vorrangsschaltung
für netzbetrieb ausgerüstet. (Fig. 9)
- - + +
Comp. Batt. Comp. Batt.
INDEL MARINE SRL
S. AGATA FELTRIA (PU) ITALY
www.indelmarine.com
24 VDC/4.2A
OUT 25.5 V DC
100W 7 4.2 A
IN
AC 100-230V
47 - 63 Hz
Batt. 12-24 VDC
100 - 250 VAC
47 - 63 Hz
Fig. 9
