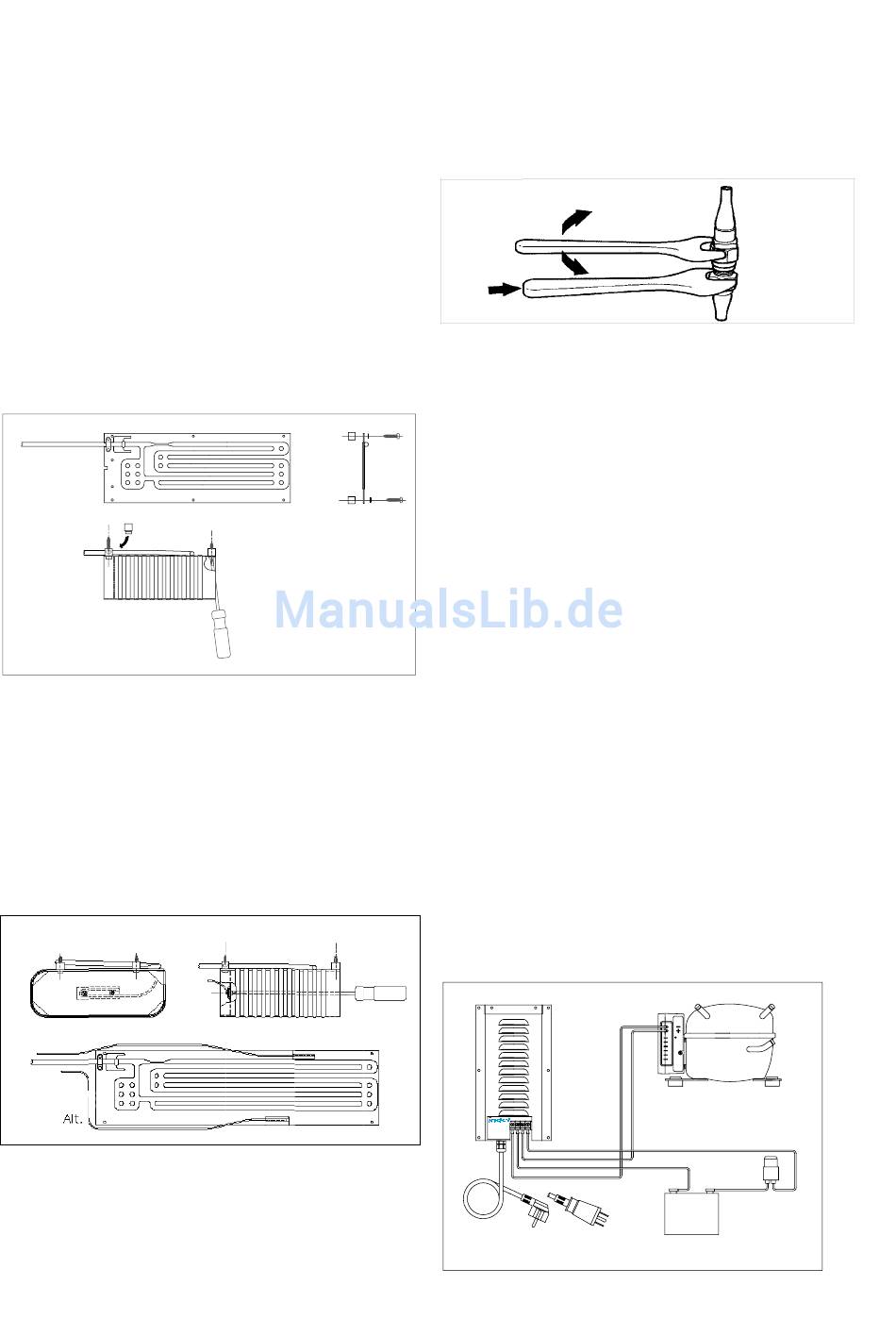

Montaje del evaporador
El evaporador debe estar situado en la parte más alta posible
del interior del frigorífi co. Debe ser instalado preferentemente
en posición horizontal, para simplifi car la formción de cubitos
de hielo. Si se debiera instalar verticalmente, el tubo tiene
que salie por la parte superior. Se debe hacer un agujero de
Ø 30 mm en la pared del frigorífi co para hacer pasar el tubo
y los conectores (fi g. 4). Antes de instalar el evaporador,
se debe desenrollar el tubo y el pequeño tubo capilar. Los
conectores deben tener su protección hasta que se vayan
a conectar. Iniciando desde el interior del frigorífi co, hacer
pasar el tubo con los conectores a través delagujero de la
pared hasta llegar al compresor, con cuidado de no plegar o
doblar mucho el tubo. El tubo no se puede cortar porque está
lleno de gas refrigerador. El tubo sobrante debe ser recogido
en espiral con el máximo cuidado y sujetarlo para no producir
vibraciones o ruido. Esto se debe hacer antes de conectar
los conectores rápidos. (fi g. 4)
Sellar el agujero de la pared con masilla o espuma de po-
liuretano. Fijar el evaporador en la pared del frigorífi co con
separadores. Los evaporadores se pueden doblar en una o
dos dobleces para cubrir varias paredes del frigorífi co (fi g.6)
Fig. 6
Montaje del termostato
El termostato se puede montar fuera o dentro del frigorífi co.
Controlar que el tubo capilar sea lo sufi cientemente largo
para poderlo instalar en el extremo del evaporador, mínimo
70 mm, por medio de la grapa de sujeción. En los evapora-
dores planos más grandes, el montaje de la grapa sobre le
parte superior o inferior del evporador implica una diferencia
de hasta 5°C. El montaje en la parte superior determina una
temperatura más baja en el frigorífi co que la misma regula-
ción del termostato (fi g. 7).
Fig. 7
Conectar los cables del termostato en la unidad electrónica
en los terminales C, P y T, conforme a esquema fi g. 5. En los
modelos con evaporadores de grandes dimensiones, viene
instalada una resistencia en el terminal faston de conexión
T para hacer que el compresor funcione con una velocidad
media o máxima (fi g. 5).
Conectores rápidos
En este momento los conectores rápidos se pueden co-
nectar. Primero, conecta el tubo capilar. Dar vueltas sólo al
conectar hembra. Conectar hasta l fondo e la rosca y apretar
usando la llave fi ja (21-24 mm) (fi g.8).
No tirar la cubierta de protección. Si fuese necesario reposi-
cionar al aparato, los conectores se pueden desconectar sin
que se pierda el gas refrigerante. En este caso, colocar la
cobertura de protección de los conectores.
Fig. 8
Puesta en marcha
Efectuar la prueba de funcionamiento del aparto girando en
sentido horario el mando del termostato. El compresor se
debe poner en marcha antes de 30 segundos y se oirá un
ligero rumor. Se pondrá a funcionar el ventilador. Después de
algunos minutos, el evaporador empezará a enfriarse.
El termostato se regula en el modo que la temperatura sea
la más baja posible, girando el mando del termostato en
sentido horario una vez puesto en marcha el aparato. Para
pararlo girar completamente el mando en sentido antihorario.
El muelle opone una pequeña resistencia que se tiene que
salvar.
Manutención
Normalmente no es necesaria ninguna manutención en el
aparato y el equipo de refrigeración pueded permanecer en
la embarcación, sin ningún problema, durante el invierno.
Para mantener su efi cacia, debe quitar el polvo que se
pudiera haber acumulado en los tubos del condensador. Se
aconseja descongelar el frigorífi co en los tubos del conden-
sador. Se aconseja descongelar el frigorífi co cuando en el
evaporador se acumule una capa de hielo de 4-5 mm.
Electricidad en terra
También se puede conectar a la alimentación eléctrica de
tierra. Debe tener instalado un buen cargador de baterías
con una capacidad de más de 10A que debe estar siempre
conectado directamente a las baterías y nunca a la unidad
electrónica del frigorífi co. Una mejer solución es la de instalar
nuestro transformador "Power Pac" que cambia automáti-
camente de la batería a la alimentación eléctrica de tierra,
cuando esta última se conecta (fi g. 9)
- - + +
Comp. Batt. Comp. Batt.
INDEL MARINE SRL
S. AGATA FELTRIA (PU) ITALY
www.indelmarine.com
24 VDC/4.2A
OUT 25.5 V DC
100W 7 4.2 A
IN
AC 100-230V
47 - 63 Hz
Batt. 12-24 VDC
100 - 250 VAC
47 - 63 Hz
Fig. 9
17
F
D
C
P
T
isotherm
Kyl/Refr.
-
+
