L'ensamble est conçu pour une installtion aisée ne né-
cessitant pas de compétences ni d'outils particuliers. Le
système qui est déjà rempli gaz refrigerant prêt à func-
tionner et livré avec toutes les pièces nécessaires à son
installation. Pour simplifi er l'installation le compresseur
et l'évaporateur sont livrés sépararément. A l'installation
ils se raccordent grâce à un tube fl exible (déjà monté) de
2 métres muni des raccords rapides. Ces raccords rapi-
des peuvent être ultérieurement ouverts ou fermés sans
laisser s'écouler du système le gaz réfrigérant.
Conditions nécessaires à un bon fonctionnement du
groupe réfrigérant:
● Bonne isolation de la glacière. Nous conseillons
l'utilisation de mousse de polyuréthane d'une épaisseur
de 30 mm pour des volumes allant jusqu'à 50 litres, de
50 mm jusqu'à 80 litres et si possible de 100 mm ou plus
pour les plus grandes glacières.
● Une batterie d'une capacité de 75 Ah au minimum. Ceci
afi n de permettre une charge des accus suffi sante quand
le moteur tourne.
● L'installation électrique du moteur doit être entretenue
et en bon état, ainsi que les cables, les prises et les bat-
teries.
Installation

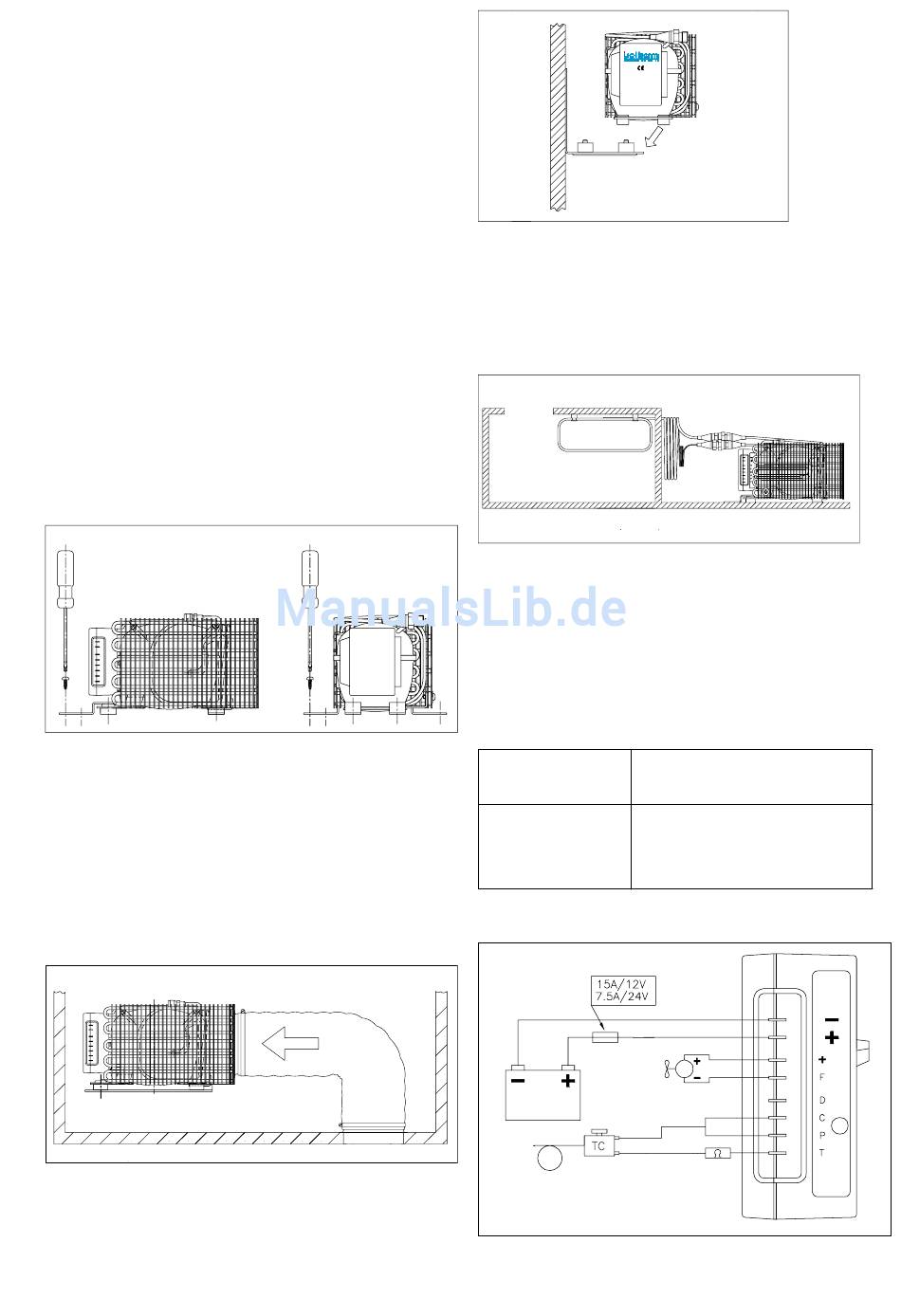

Le compresseur doit être installé en position horizontale de
façon à ce qu'il puisse fonctionner jusqu'à 30° de gite. (Fig.
1)
Fig. 1
Il est préférable de placer le compresseur dans un endroit
aussi froid et aéré que possible afi n qu'il puisse fonctionner
jusqu'à 45° C de température ambiante. Pour les endroits
étroits et peu aérés il est conseillé de pratiquer en bas du
coffre un ou plusieurs trous de ventilation, et un trou de venti-
lation en haut du coffre. Ces trous de ventilation doivent avoir
chacun une surface minimum de 0.5 dm², en haut et en bas.
La ventilation peut être encore améloirée grâce a une gaine
éliorée d'évacaution d'air. (Option ref. SBE00004AA). (Fig. 2)
Fig. 2
Le compresseur peut être installé dans un armoire, une
penderie, un coffre d'arrimage et même sous une couchette
etc. (Fig. 3)
Le compresseur peut également, très facilement être installé
sur une cloison grâce à un kit de montage spécial (une con-
sole, Option réf. SGE 00002AA) (Fig. 3)
Dual volt 12-24 V DC
Fig. 3
Ne pas installer l'ensemble compresseur-condenseur trop
loin de la glacière afi n que la longeur du tuyau de raccor-
dement (2 m) reliant le compresseur à l'évaporateur soit
suffi sante. Prévoir également suffi samment de place pour
raccorder les raccords rapides des tubes et les serrer.
(Fig. 4)
Fig. 4
Électricité
Le boîtier électronique doit toujours être raccordé directe-
ment aux bornes de la batterie en respectant les polarités,
ou au coupe-batterie du bateau. Ceci est très important,
ainsi que la dimesion du cable, pour le bon fonctionnement
de démarrage du compresseur et pour éviter les chutes de
tension. Si un interrupteur est utilisé il droit avoir un pouvoir
de coupure de 15 A au minimum.
Dimensions du cable
mm²
2.5
4
6
* La longueur de fi l veut dire la longueur totale, depuis la bat-
terie jusqu'à l'unité électronique.
Fig. 5
10
INDEL MARINE S.r.l.
S. AGATA FELTRIA(PU) ITALIA
Longueur max. de fi l* (meter)
0 – 2,5
2,5 – 6
6 – 10
