Montage evaporateur
L'évaporateur doit être placé le plus haut possible dans la
glacière. Il est préférable de l'installer en position horizon-
tale pour simplifi er la congélation, mais il peut toutefois être
monté en position verticale. En ce cas l'attache du tuyau doit
être monté vers le haut. Percer un trou de diamètre 30 mm
dans la partie supérieure d'un côté de la glacière, au travers
des cloisons éventuelles etc., pour amener le tube de raccor-
dement et les raccords rapides au compresseur. (Fig. 4)
Avant installation du tube d'évaporateur il le faut dérouler sur
toute sa longeur (2 m) ainsi que le tube capillaire au branche-
ment. Prendre soin de ne pas courber, aplatir ou couper le
tube. Les tubes ne doivent pas être coupés car ils sont pré-
rempli avec exactement la bonne quantité de gaz de réfrigé-
rante. Avant de raccorder les raccords rapides il faut lover
l'excès de tube et le fi xer en position horizontale pour éviter
les vibrations et les chocs. Boucher le trou de la glacière une
fois le tube installé avec du polyuréthane, de l'Armafl ex ou de
Sikafl ex etc.

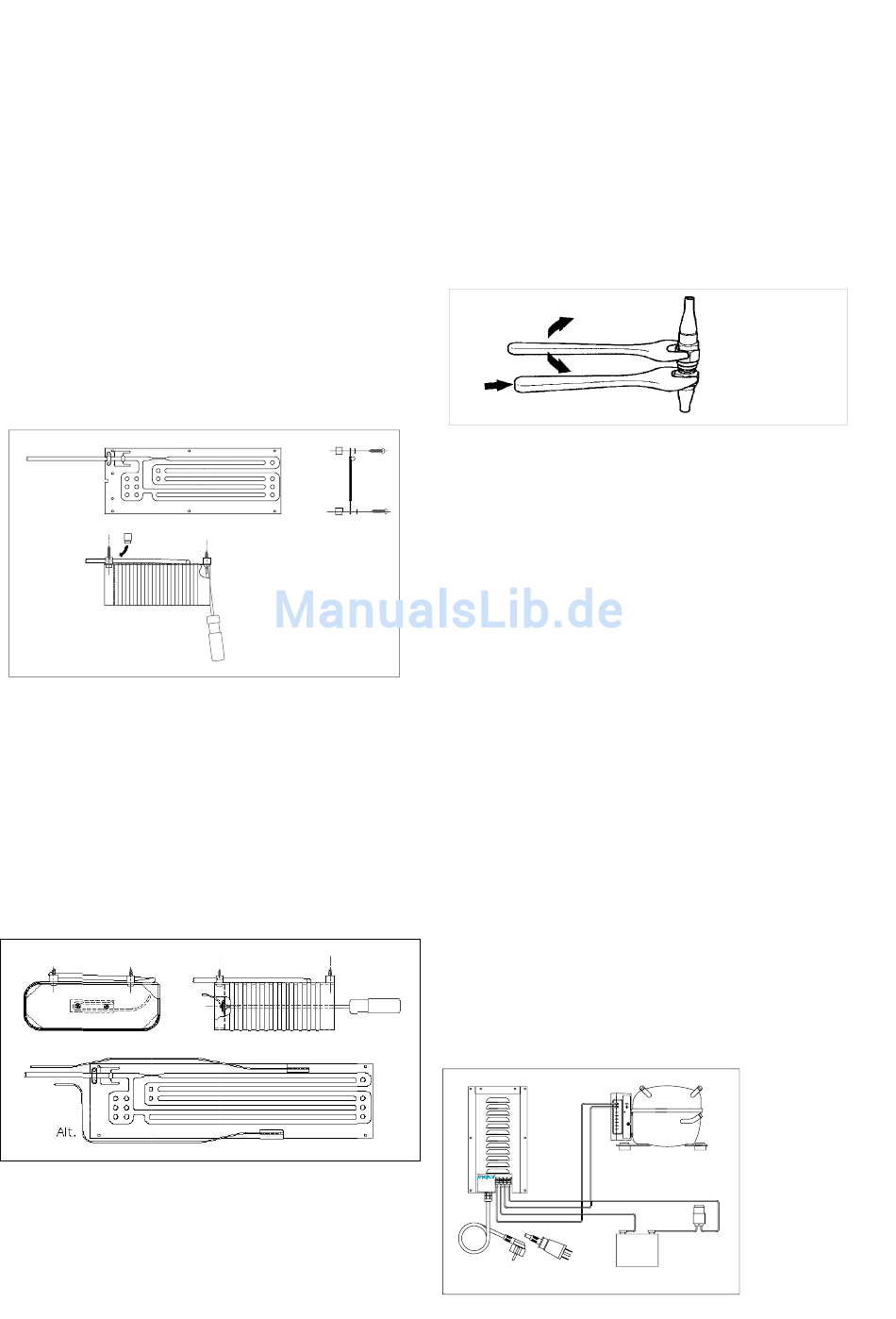

Respectez les distances spécifi ées lorsque vous fi xez
l'évaporateur sur la paroi. Les évaporateurs plats peuvent
être pliés une ou deux fois de manière à recouvrir plusieurs
côtés de la glacière. (Fig 6)
Fig. 6
Montage du thermostat
Le boîtier du thermostat peut être installé à l'intérieur ou
à l'extérieur de la glacière ou de l'armoire frigorefi que.
S'assurer toutefois que le petit tube, avec le bulbe, reliant le
capteur au thermostat est assez long pour atteindre le côté
d'évaporateur et y être fi xé. Sur les évaporateurs plats plus
grands, le montage du clip sur le bord supérieur entraîne une
différence de température pouvant atteindre 5°C par rap-
port au board inférieur, un montage sur le board supérieur
entraînant une température plus faible de la glacière pour un
même réglage de thermostat. (Fig. 7)
Fig. 7
Branchez les câbles du thermostat sur les languettes C, P et
T de l'unité électronique, d'après fi g. 5. Les modèles à évapo-
rateurs plus grands sont également équipés d'une résistance
à l'interconnexion du câble sur la languette T, permettant de
régler la vitesse du compresseur sur un régime moyen ou
rapide. (Fig. 5).

Raccords rapides

Les raccords rapides doivent être raccordés au compresseur.
Commencer par courber en avant les tubes du compresseur
pour les rendre accessibles. Continuer par raccorder le petit
tube capillaire d'évaporateur. Il ne faut pas tournenr la partie
mâle du raccord pour éviter de casser le petit tube. Viser à la
main les raccords jusqu'au fond de fi let. Puis serrer ferme-
ment les raccords en utilisant des clefs à écrou de 21 et 24
mm. (Fig. 8)
Ne pas égarer les capuchons de protection. Si nécessaire
de déplacer l'unité les raccords peuvent être démontés sans
qu'il y ait risque de perte de gaz de frigorifi que. Remettez en
ce cas immédiatement en place les capuchons de protection
et les serrer fermement pour eviter de mouiller et salir les
raccords.
Fig. 8
Démarrage
Faire un essai de functionnement en tournant le bouton du
thermostat de STOP vers le droit. Le compresseur doit alors
démarrer en 30 secondes et un léger ronronnement doit se
faire entendre. Le ventilateur démarrera en même temps.
Après encore quelques minutes l'évaporateur commence
de chuinter très légerment. Le thermostat régule la tempéra-
ture de manière à ce qu'elle soit la plus froide à son réglage
maximum dans le sens des aiguilles d'une montre et la plus
chaude immédiatement après la position "Marche" du bouton.
Pour éteindre, tournez à fond le bouton du thermostat dans
le sens inverse des aiguilles d'une montre. Vous devez sentir
une certaine résistance et la dépasser.

Entretien

Aucun entretien particulier n'est nécessarie. Après quel-
ques années d'utilisation il faut quand même nettoyer de la
poussière le compresseur et le condenseur. Pour dégivrer
l'evaporateur, arrêter pendant quelques minutes le groupe. il
est recommandé de dégivrer l'évaporateur quant il est cou-
vert de glace jusqu'à 4-5 mm. Le compresseur et les autres
composant doivent rester dans le bateau pendant l'hiver. À
l'hivernage, veiller à ce que les batteries et le circuit électri-
que soient en bon état. Branchement à quai peut être fait par
un chargeur de bonne qualité produisant au minimum 10A.
Il faut absolument raccorder le chargeur à la batterie mais
ne jamais raccorder directement à l'unité électronique. Une
meilleure solution est d'installer un "Power Pac" convertis-
seur qui, dès qu'il est raccordé sur une prise de quai coupe
l'alimentation provenart des batteries et alimente en directe le
compresseur. (Fig 9)
- - + +
Comp. Batt. Comp. Batt.
INDEL MARINE SRL
S. AGATA FELTRIA (PU) ITALY
www.indelmarine.com
24 VDC/4.2A
OUT 25.5 V DC
100W 7 4.2 A
IN
AC 100-230V
47 - 63 Hz
Batt. 12-24 VDC
100 - 250 VAC
47 - 63 Hz
Fig. 9
11
F
D
C
P
T
isotherm
Kyl/Refr.
-
+
