Servomécanisme électrique type EA 11/ 21/ 31/ 42
Pour toutes les applications spéciales, le servomécanisme peut également être
équipé d'accessoires ; voir chapitre « Accessoires ».

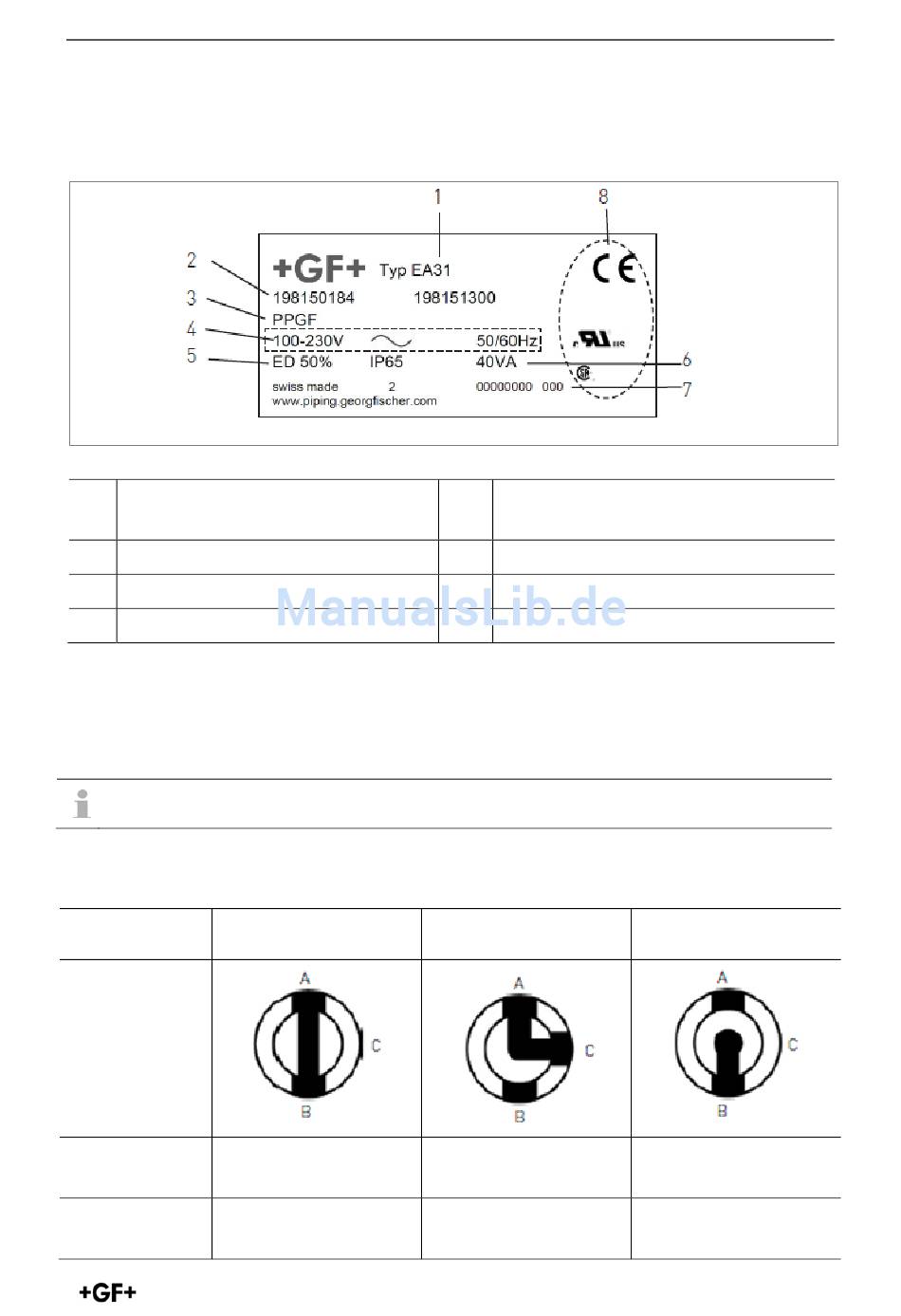

6.3 Identification

1 Plaque signalétique (par ex. EA31) 5
2 Numéro de commande
3 Matériau du boîtier
4 Type de tension

6.4 Indication de position

L'indicateur de position indique la position de la vanne. Les positions de la vanne
peuvent être relevées lorsque le couvercle est monté.
Les servomécanismes GF sont toujours livrés en position « ouvert ».
Lorsque le couvercle est monté, les schémas suivants sont visibles :
Schéma
Position
« fermé »
Position
« ouvert »
6
7
8
2 voies
3 voies horizontale
C
A-B
Structure et fonctionnement
Durée d'activation / indice de
protection
Puissance nominale
Numéro de série
Homologations & identification CE
3 voies verticale
B – C
A – C
A – C
B – C
