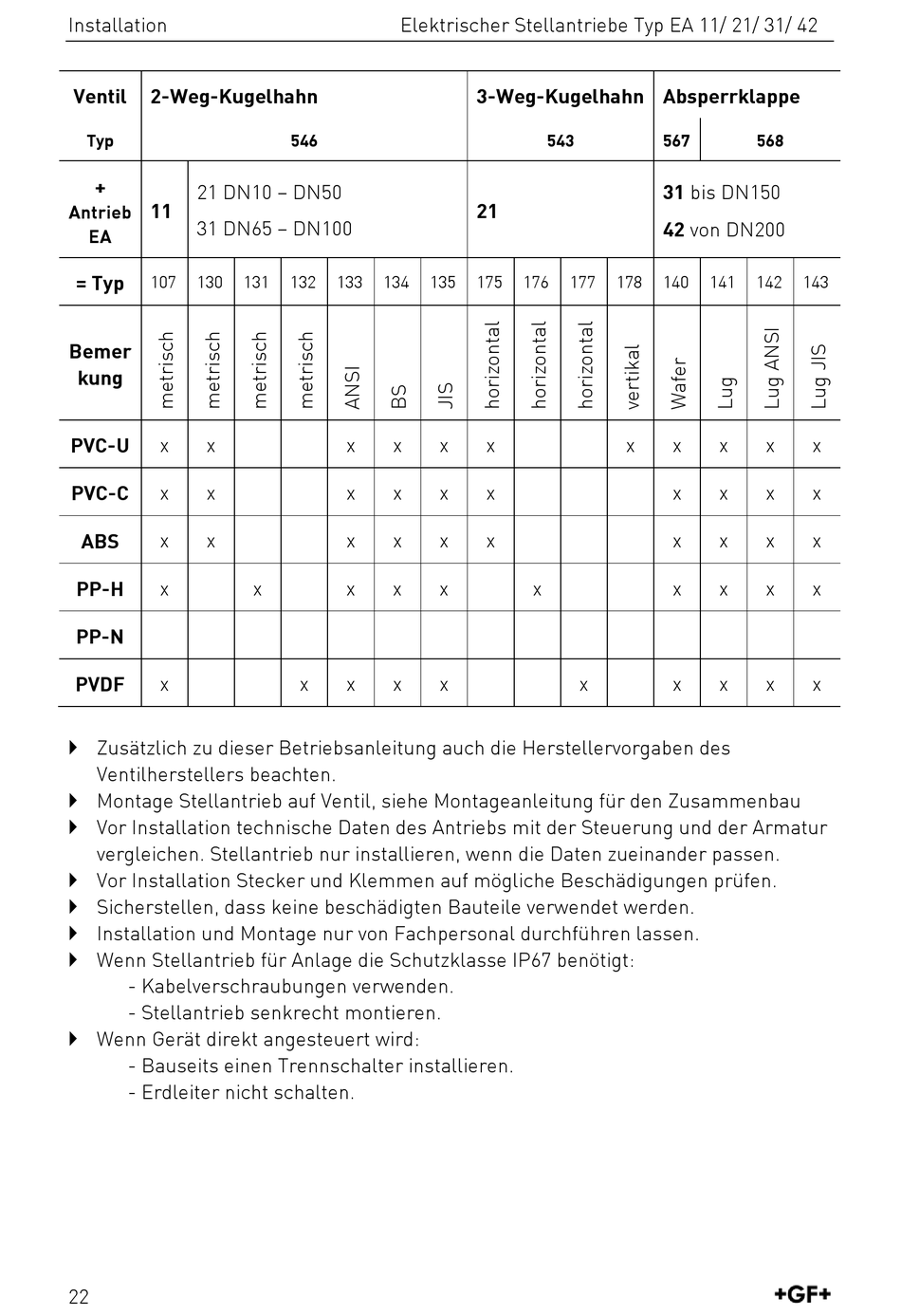

Ventil 2-Weg-Kugelhahn; Weg-Kugelhahn Absperrklappe - +Gf+ Ea 11 Betriebsanleitung

Installation
Ventil 2-Weg-Kugelhahn
Typ
+
21 DN10 – DN50
11
Antrieb
31 DN65 – DN100
EA
= Typ
107 130
Bemer
kung
PVC-U x x
PVC-C x x
ABS x x
PP-H x
PP-N
PVDF x
 Zusätzlich zu dieser Betriebsanleitung auch die Herstellervorgaben des
Ventilherstellers beachten.
 Montage Stellantrieb auf Ventil, siehe Montageanleitung für den Zusammenbau
 Vor Installation technische Daten des Antriebs mit der Steuerung und der Armatur
vergleichen. Stellantrieb nur installieren, wenn die Daten zueinander passen.
 Vor Installation Stecker und Klemmen auf mögliche Beschädigungen prüfen.
 Sicherstellen, dass keine beschädigten Bauteile verwendet werden.
 Installation und Montage nur von Fachpersonal durchführen lassen.
 Wenn Stellantrieb für Anlage die Schutzklasse IP67 benötigt:
- Kabelverschraubungen verwenden.
- Stellantrieb senkrecht montieren.
 Wenn Gerät direkt angesteuert wird:
- Bauseits einen Trennschalter installieren.
- Erdleiter nicht schalten.
22
Elektrischer Stellantriebe Typ EA 11/ 21/ 31/ 42
546
131 132 133 134
x x
x x
x x
x x x
x x x

3-Weg-Kugelhahn Absperrklappe

543
21
135 175 176 177
x x
x x
x x
x x
x x
567 568
31 bis DN150
42 von DN200
178 140 141 142
x x x x
x x x
x x x
x x x
x x x
143
x
x
x
x
x
