1. Anwendung
•
Tempern von Kirchenbänken, Bürotischen, Verkaufsboxen.
•
Die Platten lassen sich auf entflammbare Materialien montieren.
2. Anschluss
•
Speisung: 230V/50Hz.
•
Schutzklasse: I.
•
IP 44
•
Die Platte ist mit einer Wärmesicherung versehen.

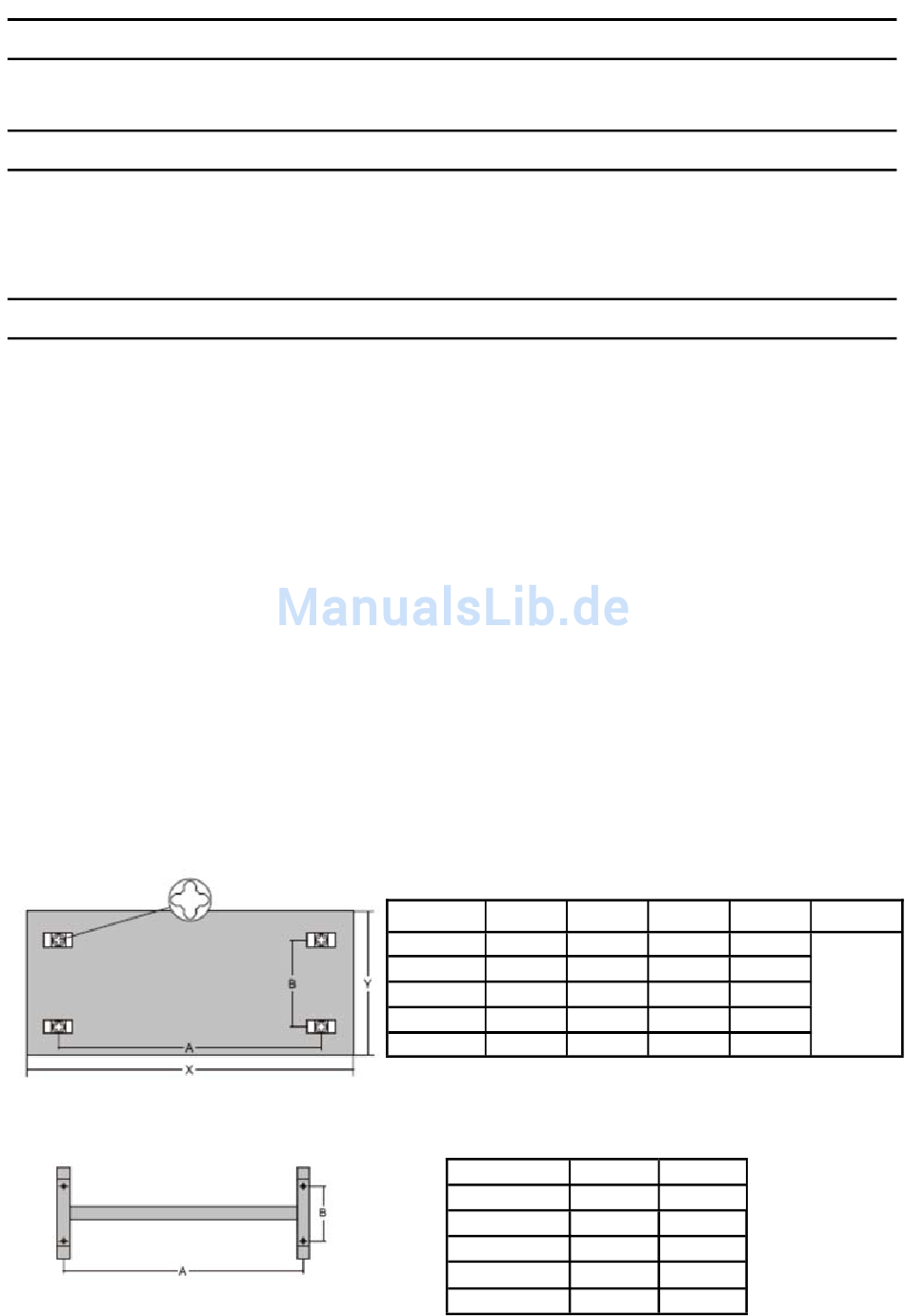

3. Montage
•
Die Platten sind zur Vertikalmontage bestimmt, bei Horizontalmontage zu Zimmerdecke sind die Platten auf den Montagerahmen (kein
Bestandteil der Lieferung), Ketten oder Seilen aufzuhängen .
•
Der Abstand der Frontwand und Seitenwände der Platte von den entflammbaren Gegenständen ist 10 cm.
Vorgehensweise – vertikale Montage:
•
Die Öffnungen gemäß der Tabelle kennzeichnen, Öffnungen ausbohren, Dübel einstecken und Schraube einschrauben, so dass sie nicht
voll eingeschraubt ist sondern ca. 5 mm herausragt.
•
Die Platte immer nur mittels zwei obere Schlössern befestigen, die unteren zwei Schlösser sind umgekehrt und dienen zu umgekehrter
Aufhängung der Platte.
•
Das Anschlusskabel zum festen Stromkreis gemäß der farbigen Kennzeichnung der Ader anschließen.
•
Die Platte auf die zwei oberen Schlösser (Halterungen) aufstecken.
Vorgehensweise – horizontale Montage:
•
Den Montagerahmen an die zur Anbringung der Platte festgelegte Stelle anlegen, die Öffnungen gemäß den Öffnungen auf dem Rahmen
mit einem Stift anzeichnen.
•
Öffnungen bohren, Dübel einstecken und den Montagerahmen mittels Schrauben befestigen.
•
Das Anschlusskabel zum festen Stromkreis gemäß der farbigen Kennzeichnung der Ader anschließen.
•
Die Platte in den Montagerahmen einstecken.
Ecosun
X (mm)
Y (mm)
500
100 K+
200 K+
750
1000
270 K+
1250
330 K+
400 K+
1500
Montagerahmen
Ecosun
100 K+
200 K+
270 K+
330 K+
400 K+
A (mm)
B (mm)
320
305
320
555
320
805
320
1055
320
1305
A (mm)
B (mm)
305
110
555
110
805
110
1055
110
1305
110
Tiefe
190
190
190
30
190
190
