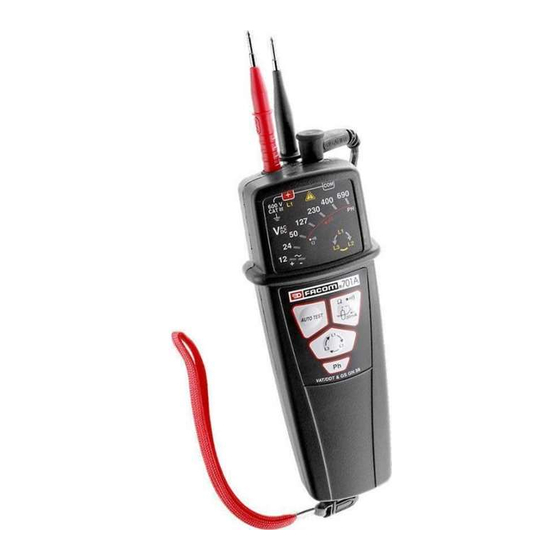

Facom 701A Bedienungsanleitung

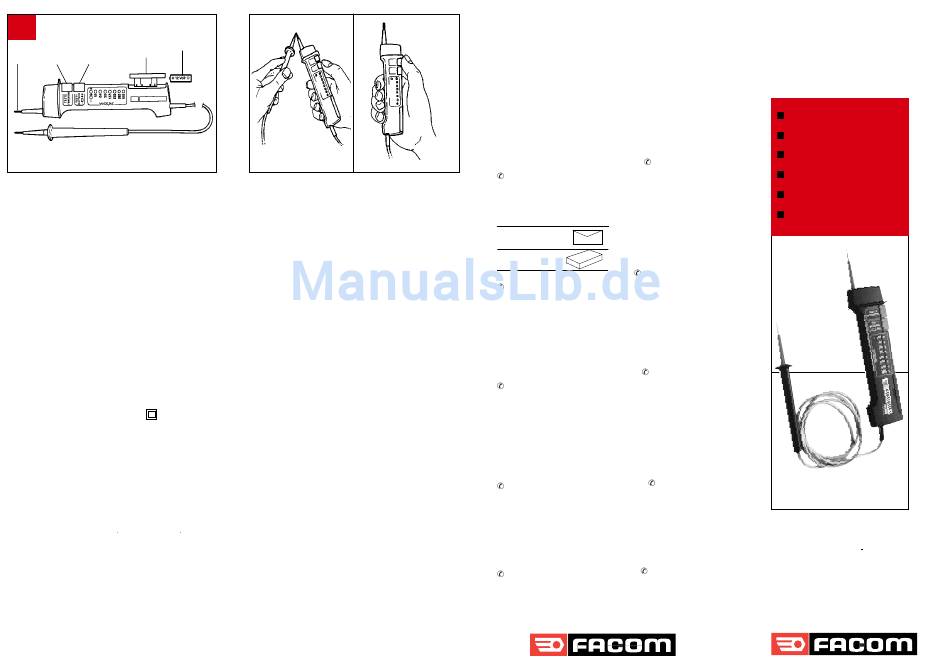

F
Pointe Bouton Compartiment Pile
Bouton
de "test 2" pile
"test 1"
test (fonctions)
(pile)
Spécifications Techniques
Les tensions indiquées sur le testeur sont des valeurs
nominales.
Durée maximale de chaque test 30 Secondes
Capacité mini de la pile 1000 tests
(pour des tests de 3 secondes)
Résistance d'entrée 600 kΩ Ω Ω Ω Ω
Détection de tension 6 à 690 V
(alternative ou continue)
Contrôle de continuité 0 à 2 MΩ Ω Ω Ω Ω
Essai de tension de pointe 5 kV
(1,2/50 µS)
os
(selon norme VDE 0433)
Tension d'isolement 5 kV
Courant de pointe maxi à 600 V Is = 1,41 mA
rms
(selon norme VDE 0680, section 1/11.71)
Courant d'entrée à 600 V 1 mA
rms rms
Courant d'entrée à 200 V 0,3 mA
rms rms
Fréquence 0 à 100 Hz
Fréquence du générateur de signal sonore env. 3 kHz
Température d'utilisation -10° à +50° C
Taux d'humidité maximum 95% ou IP40
Tension nominale de la pile 12 V
Tension minimale de la pile 8 V
Double isolation
(Testé et approuvé selon norme VDE 0680, Test N° 49171, feuillet 1. Ce produit répond aux
prescriptions de la directive basse tension 73/23 CEE et à la directive compatibilité électromagné-
tique 89/336/CEE)
Utilisation
1. Test de la pile. Fig 1 et 2
1.1 La pile doit être placée face positive du coté de la pointe test.
1.2 Mettre en contact les 2 pointes de l'appareil et en même temps
appuyer sur le bouton "test 1". Les voyants "-6V" et "12V"
s'allumeront et le bip s'entendra ; cela indique que la tension de
la pile est entre 9 et 12 Volts donc bonne. Si c'est seulement le
voyant "-6 V" qui s'allume, la pile n'est plus opérationnelle et doit
être remplacée.
Référence d'un jeu de 10 piles 12 Volts = 701.P10
2 . Contrôle des fonctions. Fig 3
2.1 Les pointes ne touchent à rien.
2.2 Appuyer sur le bouton " Test 2 " un contrôle automatique
s'effectue à l'intérieur de l'appareil. Tous les voyants s'allument
puis s'éteignent un par un, de 690 à + 6. Si un voyant ne s'allume
pas ou ne s'éteind pas à son tour, les indications de ce voyant
seront fausses.
Un bip s'entend dès qu'un courant traverse l'appareil.
Avant chaque mesure ou contrôle faites le test de la pile
et le test des fonctions.
(Il est possible à tout moment de réaliser un test.)
Fig 1 Fig 2
3 . Mesure de tensions alternatives
3.1 Sans appuyer sur les boutons, mettre les pointes de test en
contact avec le circuit à mesurer. Dans le cas de tensions alternatives,
les voyants + et - s'allument ainsi que tout les voyants jusqu'a la
valeur mesurée.
4 . Mesure de tensions continues et contrôle de polarité.
4.1 Sans appuyer sur les boutons, mettre les pointes test en contact
avec le circuit à mesurer. Selon la polarité du coté de la pointe test,
le voyant + ou le voyant - s'allumera. Les autres voyants s'allument
jusqu'a la valeur mesurée.
5 . Test de tension à la terre
(test de phase)
5.1 Sans appuyer sur les boutons, mettre en contact une des pointes
os
avec un fil de phase et l'autre pointe test en contact avec la terre ou
un fil de protection. La borne +, la borne
être ainsi déterminés.
6 . Test de continuité.
(En appuyant sur le bouton "test 1" le pôle positif de la source de tension interne est connecté
à la pointe de test de la partie principale du testeur.)
6.1 Déconnecter toute source externe d'alimentation et décharger les
condensateurs s'il y en a.
6.2 Mettre les pointes test en contact avec l'élément à contrôler.
6.3 Appuyer sur le bouton " test 1 ".
6.4 Le test s'effectue, puis l'appareil émet un bip pour des résistances
comprises entre 0 et 2 megaohms.
6.5 Le signe de tension externe + ou - sera indiqué malgré le test et
ne risquera pas de mettre l'utilisateur en danger ou de détériorer
l'appareil.
7 . Test de semi-conducteur.
(Diodes, transistors etc..)
7.1 Mettre les pointes test en contact avec l'élément à contrôler.
7.2 Appuyer sur le bouton "test 1".
7.3 L'appareil effectue le test de continuité ; les voyants
s'allument et le bip se fait entendre.
La condition à remplir pour déterminer le sens passant et non passant
est que le semi-conducteur ait une tension de coupure supérieure à 5
volts. Sinon, il risque d'y avoir une indication également pour le sens
inverse.
8 . Sécurité
Grace aux séries de hautes résistances, aucun dispositif de semi-
conducteur ne risque d'être endommagé par ces tests.
Pour la conformité double isolation, ne pas ouvrir cet instrument.
En France, pour les renseignements techniques sur l'outillage à
main, téléphonez au 01 64 54 45 14
