8485 Dachrand, Links; 8836 Dachrand, Rechts - Arrow Ed108 Montageanleitung

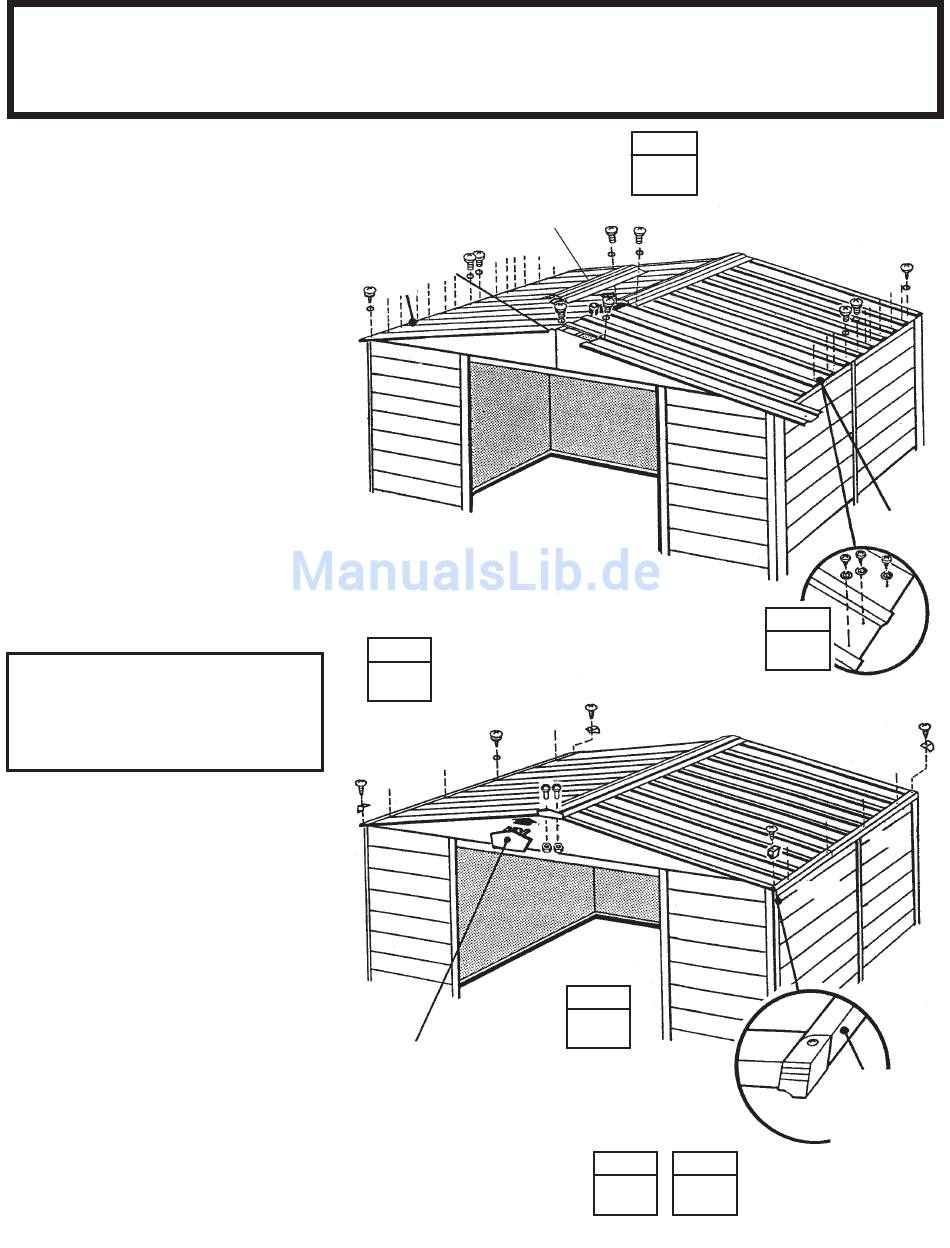

Schritt 16
KT25
1
Die zweite Firstabdeckung so
installieren, dass sie die erste
Firstabdeckung
während Sie die verbleibenden
Dachpaneele montieren. Damit
fortfahren, den
Dichtungsband abzudichten.
2
Das untere Ende der Paneele mit
selbstschneidenden Schrauben und
U-Scheiben an den seitlichen
Dachrahmen befestigen. Schrauben
und Muttern
Dachrahmenüberlappung auf der
Unterseite des Paneels benutzen.
3
Befestigen Sie den rechten und
linken Dachrand mit Schrauben an
jeder Paneelüberlappung am unteren
Ende der Dachpaneele.
HINWEIS
Beide Abdeckungen werden mit
einer einzigen Schraube an der
Überlappung befestigt.
4
Biegen Sie den unteren Flansch
des seitlichen Dachrahmens an der
Ecke mit Daumen und Zeigefinger so
weit nach innen, daß die rechten und
linken Dachrandabschlüsse auf die
rechten und linken Ecken passen.
5
Die Eckabschlüsse mit einer
selbstschn. Schraube am Dachrand
befestigen.
6
Die Dachpaneelrippe, First-
abdeckung und Firstblende mit
Schrauben und Muttern zusam-
menschrauben. Den Rest der First-
abdeckung in derselben Weise
anschrauben.
● Hierzu benötigen Sie folgende Teile ●
Dachpaneele / Firstabdeckung /
überlappen,
Dichtungsband
abschneiden und
First mit
durch die
SCHRITT
Firstblende
Dachrand
8486
unterfalten
7483
3
Dachrand 8485
8836
● ● ● ● ● 8486 Firstabdeckung (1)
● ● ● ● ● 7483 Dachpaneel (2)
● ● ● ● ● 8486 Firstabdeckung (1)
● ● ● ● ● 8485 Dachrand, links (2)
● ● ● ● ● 8836 Dachrand, rechts (2)
SCHRITT
1
SCHRITT
6
Eckabschluß
SCHRITT SCHRITT
4 5
7483
SCHRITT
2
8836
8485
Flansch nach innen
umbiegen, so daß
er in den
Dachrandabschluß
hineinpaßt
