Schritt 4
TC13

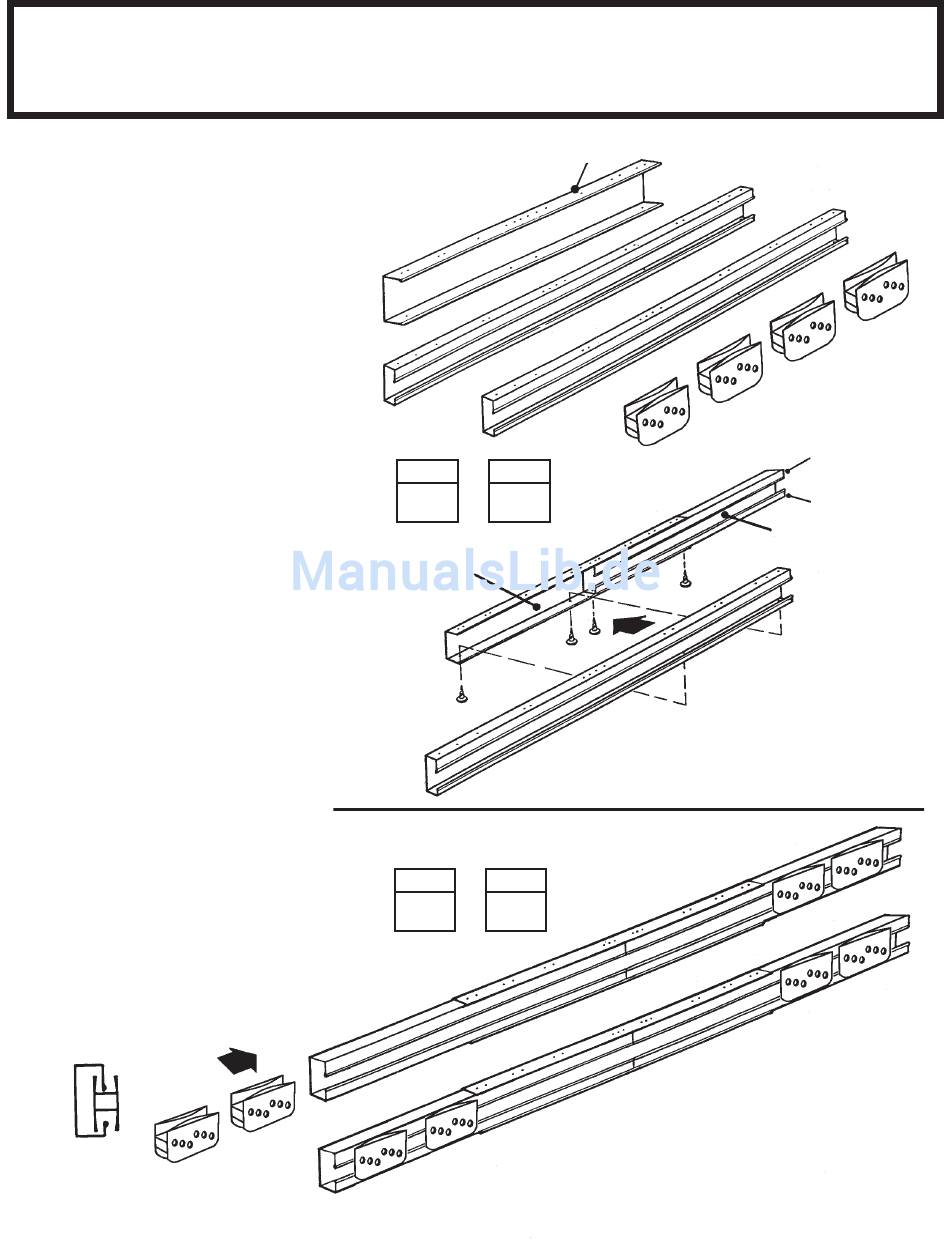

Die Türlaufschiene trägt die
Schiebetüren und verleiht der
vorderen Wand Stabilität. Sie setzt
sich aus 3 Teilen zusammen.
1
Mit Hilfe der Lasche der
Türlaufschiene die Teile der
Türlaufschiene
zusammenfügen (wie dargestellt).
2
Vier Schrauben nur von der
Unterseite einfügen.
Hinweis: Die Löcher an der
Oberseite der Türlaufschiene dienen
zur Verschraubung der Giebel in
einem späteren Schritt.
3
Die Türgleiter vom Ende der
Türlaufschiene einführen wie
abgebildet.
4
Legen Sie dieses Teil zur Seite.
Es wird später wieder benötigt.
ENDANSICHT
● Hierzu benötigen Sie folgende Teile ●
Montage für Türlaufschiene
vollständig
300,0cm
(118 1/8")
300,0cm (118 1/8")
66769
Türlaufschienenlasche (lackiertes Teil)
6403
9366
9366
SCHRITT
SCHRITT
1 2
6403
9366
SCHRITT SCHRITT
3 4
300,0cm (118 1/8")
● ● ● ● ● 6403 Türlaufschienenlasche (1)
● ● ● ● ● 9366 Türlaufschiene (2)
HINWEIS:
66769
9366
langer
Schenkel oben
kurzer
Schenkel
unten
13
