8468 Dachpaneel, Rechts; 6529 Dachpaneel; 8469 Dachpaneel, Links - Arrow Ed108 Montageanleitung

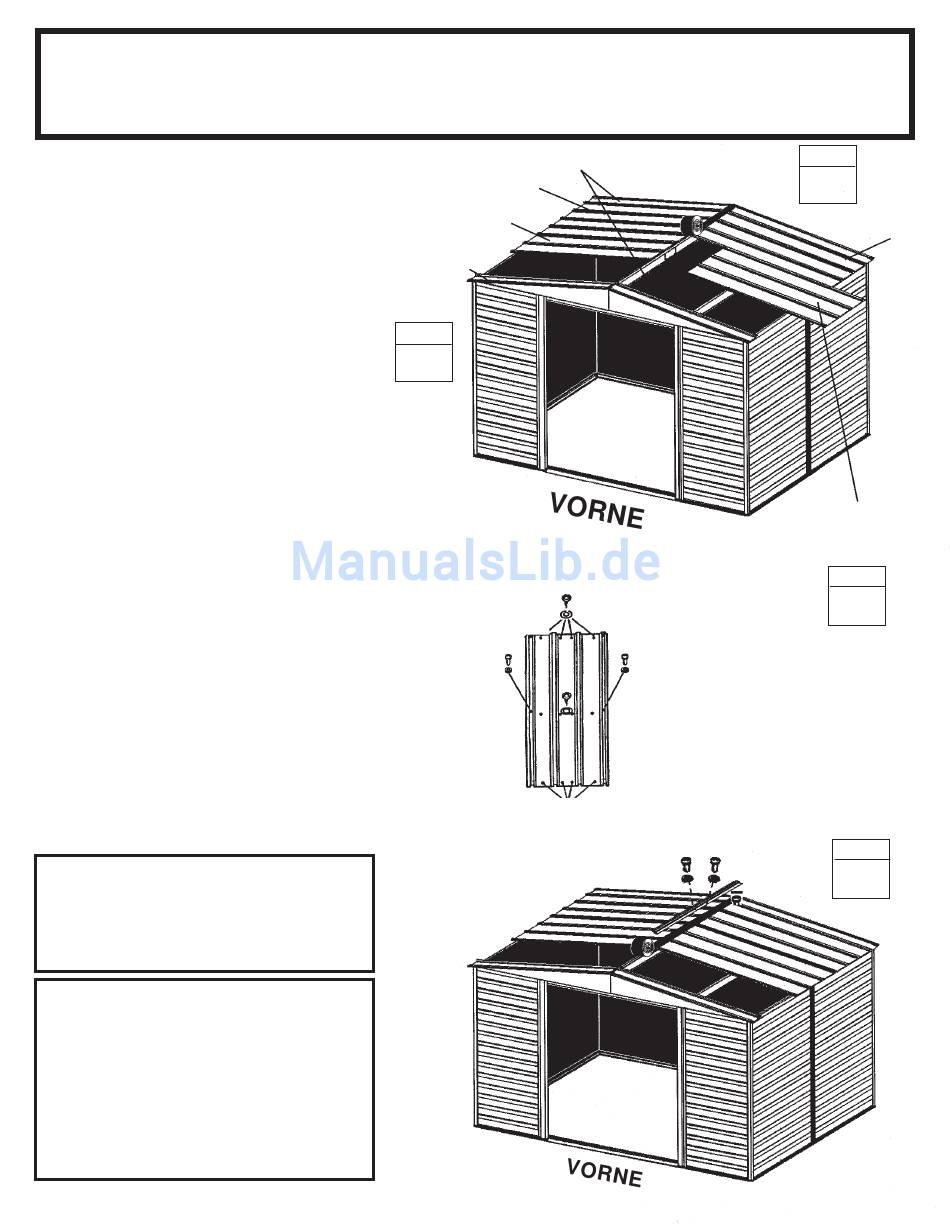

Schritt 15
KT24
1
Ein linkes Dachpaneel an der linken,
hinteren Dachecke befestigen. Ein rechtes
Dachpaneel an der linken vorderen
Dachecke befestigen.
2
4 kurze 5,1cm (2") Streifen von der
Dichtungsbandrolle abschneiden und
diese beiseite legen. Den Spalt am
Dachfirst entlang mit Dichtungsband
abdecken. Rollen Sie das Band ab und
pressen Sie es nach unten über den Spalt
am First, nachdem Sie jedes Dachpaneel
installieren. Das Band erst abschneiden,
wenn das ganze Dach fertiggestellt ist.
3
2 schmale und 2 breite Dachpaneele
in der auf der vorigen Seite gezeigten
Reihenfolge und Position montieren. Zu
diesem Zeitpunkt das untere Ende der
Paneele noch nicht an den seitlichen
Dachrahmen befestigen. Dichten Sie die
Firstöffnung weiter mit Dichtungsband ab.
4
Die erste Firstabdeckung auf dem
fertigen Dachabschnitt mit Schrauben und
Muttern befestigen. Die Überlappungen
der Dachpaneele, die nicht für die
Firstabdeckung gebraucht werden,
befestigen. Den Schraubenkopf mit dem
5,1cm (2") langen Dichtungsband
abdecken. Die Enden der Firstabdeckung
nicht verschrauben, bis Sie dazu
angewiesen werden.
HINWEIS
Die schmale Dachpaneelrippe
(mit Erhöhung) wird immer von
der breiten Rippe des benachbarten
Paneels überlappt.
HINWEIS
Wenn die Bohrungen im Dachträger
sich nicht mit den Bohrungen in den
Dachpaneelen decken, drücken Sie das
Gebäude von links nach rechts. Hilft das
nicht, kann es sein, dass Ihr Gerätehaus
nicht eben steht. Gleichen Sie die
Ecken aus, bis sich die Bohrungen
decken.
24
● Hierzu benötigen Sie folgende Teile ●
Dachmontage
7483 Dachpaneel

6529 Dachpaneel

8468 Dachpaneel,
rechts
SCHRITT
1
Überlappung
mit Schraube
befestigen
Schrauben
Dachträger

8469 Dachpaneel, links

Schrauben
zum
Dachträger
Überlappung
mit Schraube
zum
Zu diesem
Zeitpunkt nicht
befestigen
● ● ● ● ● 8468 Dachpaneel, rechts (1)
● ● ● ● ● 8469 Dachpaneel, links (2)
● ● ● ● ● 7483 Dachpaneel (2)
● ● ● ● ● 6529 Dachpaneel (2)
● ● ● ● ● 8840 Firstabdeckung (1)
SCHRITT
2
Dichtungsband
7483 Dachpaneel
6529 Dachpaneel
befestigen
8840
SCHRITT
3
SCHRITT
4
