Arrow ED108 Montageanleitung Seite 23

Schritt 14
KT23
Die Dachpaneele werden am besten
mit einer Stufenleiter montiert.
Beginnen Sie mit der Installation der
Dachpaneele auf der hinteren,
rechten Seite. Alle Dachschrauben
müssen mit einer U-Scheibe unterlegt
werden.
HINWEIS
Überprüfen Sie die Diagonalen
im Gerätehaus und stellen Sie
sicher, dass das Haus
rechtwinklig ist. Dadurch passen
die Dachpaneele besser und die
Bohrungen decken sich.
1
Die Dachpaneele nach ihrer
Nummer sortieren. Beachten Sie die
zu installierende Reihenfolge und
Position.
2

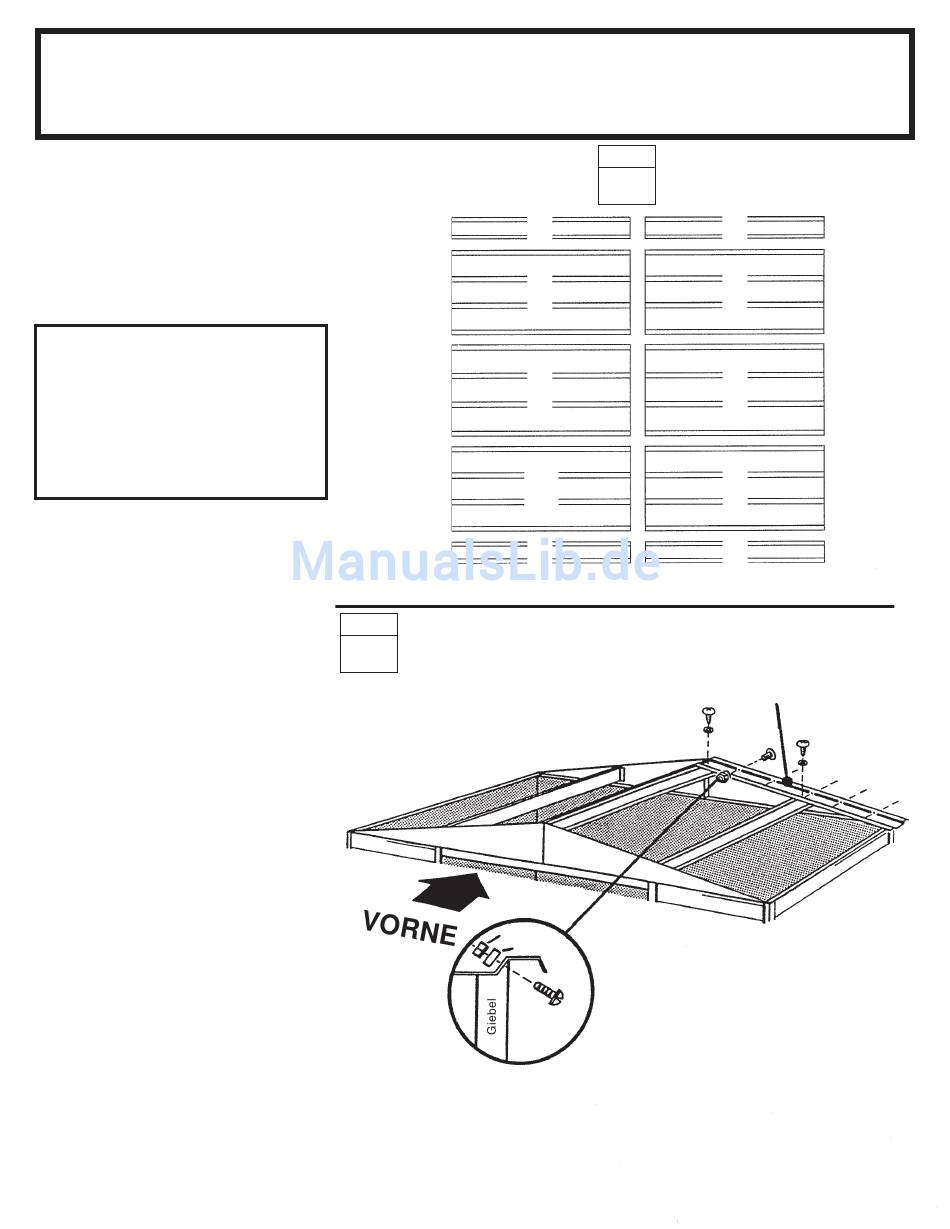

Ein rechtes Dachpaneel gegen
die hintere rechte Ecke legen und mit
5 selbstschn. Schrauben und
Schrauben am Giebel und den
Dachträgern mit 2 Schrauben
befestigen. Zu diesem Zeitpunkt das
untere Ende der Paneele noch nicht
an den seitlichen Dachrahmen
befestigen.
Hinweis: Zur richtigen Ausrichtung
befolgen Sie bitte die angegebene
Befestigungsreihenfolge.
● Hierzu benötigen Sie folgende Teile ●
Rechtes Dachpaneel
8469
7483
6529
7483
8468
SCHRITT
2
SCHRITT
1
2
6
8
10
4
VORNE
Mutter
U-Scheibe
Schraube
● ● ● ● ● 8468 Dachpaneel, rechts (1)
1
8468
5 7483
7
6529
9 7483
3
8469
8468 Dachpaneel, rechts
6
7
1
2
3
4
5
23
