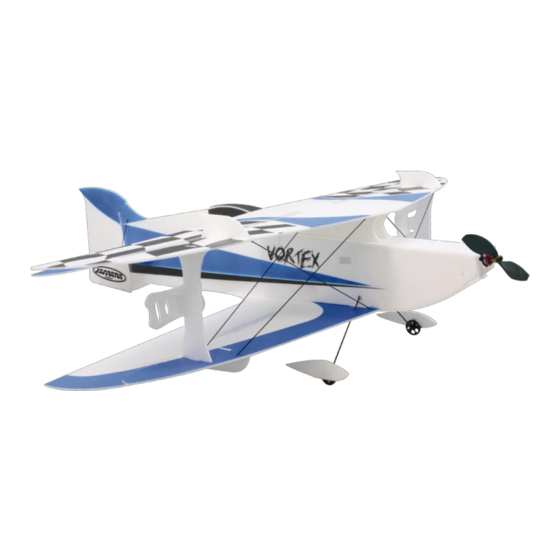

Vortex
Gebrauchsanleitung
Vor dem Gebrauch lesen Sie bitte sorgfältig die Anleitung und
bewahren Sie diese bitte auch nach Abschluss der Montage gut
auf!
Vorsichtsmaßnahmen
!
Dieses Modell ist kein Spielzeug!
Geeignet für Personen ab 14 Jahren!
* Modellbau-Einsteiger sollten sich Hilfe von Personen mit
Modellbau-Erfahrung holen, um einen sicheren Betrieb zu
gewährleisten.
* Montieren Sie den Kit nur an Plätzen außerhalb der
Reichweite von Kinder.
* Beachten Sie Vorsichtsmaßnahmen beim
Zusammenbau des Modells. Sie sind für diese Modell-
montage und für einen sicheren Betrieb selbst
verantwortlich.
* Halten Sie die Gebrauchsanleitung griffbereit, auch nach
Abschluss der Montagearbeiten.
D
00 6150
Art.-Nr.
Werbung
Verwandte Anleitungen für Jamara Vortex
Inhaltszusammenfassung für Jamara Vortex
- Seite 1 Vortex 00 6150 Gebrauchsanleitung Art.-Nr. Vor dem Gebrauch lesen Sie bitte sorgfältig die Anleitung und bewahren Sie diese bitte auch nach Abschluss der Montage gut auf! Vorsichtsmaßnahmen Dieses Modell ist kein Spielzeug! Geeignet für Personen ab 14 Jahren! * Modellbau-Einsteiger sollten sich Hilfe von Personen mit Modellbau-Erfahrung holen, um einen sicheren Betrieb zu gewährleisten.
-
Seite 2: Sicherheitshinweise
Beschädigungen. ausgeschlossen. - Achten Sie darauf, dass nur ein intaktes Modell zum Wenn die Vortex das erste ferngesteuerte Flugzeug ist, das Einsatz kommt. Sie bauen und im Flug einsetzen wollen, bitten Sie einen erfahrenen - Setzen Sie das Modell nur bei gutem Wetter ein. Bei Regen, Modellpiloten um Hilfe. -
Seite 3: Empfohlenes Zubehör
Empfohlenes Zubehör Servos 3 x High End Indoor 5G Art.-Nr. 07 4414 Akku Lipo Star Turbo 7,4 V 360 mAh Art.-Nr. 14 1361 Akku Lipo Star Turbo 7,4 V 450 mAh Art.-Nr. 14 1362 Regler Xetronic 12 A Art.-Nr. 08 1912 Motor Magnum A2204/14-Bl Art.-Nr. - Seite 4 Kleben Sie das Rumpfhinterteil an die untere Tragfläche an. Setzen Sie die Rumpfspantenteile zusammen und bringen Sie ei- nes der Rumpfseitenteile an. Fixieren Sie das Rumpfspantenteil mit Klebstoff an der Aussparung am Rumpfseitenteil. Kleben Sie das Rumpfseitenteil an der unteren Tragfläche und dem Rumpfhinterteil an.
- Seite 5 Scharnieren Sie den Akkuschachtdeckel mit Hilfe eines Klebefilms Setzen Sie die Baldachine am Rumpfoberteil auf. Achten Sie darauf, dass die Oberkante der Baldachine parallel zu der unteren Tragfläche stehen. Setzen Sie die obere Tragfläche auf die Baldachine auf. Kleben Sie je zwei Stabilisierungsteile oben auf die obere Tragfläche Setzen Sie die Verstrebung der unteren und oberen Tragfläche ein.
- Seite 6 Kleben Sie die beiden Rumpfseitenteile an der oberen Kante zu- Schrägen Sie die beiden Höhenruderteile an. Setzen Sie die beiden sammen. Höhenruderteile an das Höhenleitwerk an, verbinden Sie die beiden Schieben Sie das Höhenleitwerk durch die Aussparung hinten am Teile mit Klebstoff und scharnieren Sie das fertige Höhenruder mit Rumpf und fixieren Sie dieses mit Klebstoff.
- Seite 7 Kleben Sie die Kunststoffquerruderverbinder ca. mittig der jeweili- Clipsen Sie die Ruderhörner an die vorgegebenen Löcher am Hö- gen Querruder ein. hen- und Seitenruder ein. Achten Sie beim verbinden der oberen mit den unteren Querru- dern darauf, dass diese auf Neutralstellung stehen. Die Verbinder werden mit den beigefügten Kohlefaserstäben und Anlenkteilen verbunden.
- Seite 8 Copyright JAMARA e.K. 2009 Copying or reproduction in whole or part, Kopie und Nachdruck, auch auszugsweise, only with the expressed permission of JAMARA e.K. nur mit Genehmigung von JAMARA e. K. Gutschein - Coupon Fordern Sie noch Heute den aktuellen Hauptkatalog mit unserem gesamten Warensortiment an.
