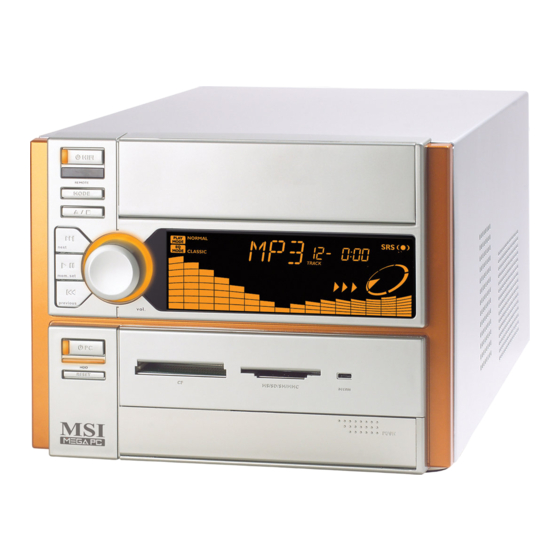

MSI MEGA 651 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. MSI Anleitungen
  4. PCs
  5. MEGA 651
  6. Bedienungsanleitung
MSI MEGA 651 Bedienungsanleitung

MSI MEGA 651 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für MEGA 651:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 29

Quicklinks

Diese Anleitung herunterladen
Quic
Quic
Quic k Ins
Quic
Quic
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
k Ins
k Ins t t t t t all
k Ins
all
all a a a a a tion Guide
all
k Ins
all
Version 1.3
Multilingual
G52-B6251XD
tion Guide
tion Guide
tion Guide
tion Guide
1

Werbung

loading

Verwandte Anleitungen für MSI MEGA 651

Inhaltszusammenfassung für MSI MEGA 651

  • Seite 1 Quic Quic k Ins k Ins t t t t t all k Ins all a a a a a tion Guide tion Guide tion Guide Quic k Ins tion Guide Quic Quic k Ins tion Guide Version 1.3 Multilingual G52-B6251XD ○...
  • Seite 2 Copyright Notice The material in this document is the intellectual property of MICRO-STAR INTERNATIONAL. We take every care in the preparation of this document, but no guarantee is given as to the correctness of its contents. Our products are under continual improvement and we reserve the right to make changes without notice.
  • Seite 3 CONTENTS English........................1 French (FRANÇAIS)....................DEUTSCH)....................German ( ESPAÑOL)....................Spanish ( ITALIANO)......................Italy ( РУССКИЙ ) ..............Russian ( ..65 POLSKI)......................Polish ( Chinese (繁體中文)......................89 Simplified Chinese (简体中文)................101 Japanese (日本語)...................113 NOTE: This manual is written just for system assembly. For complete information about the system, please refer to the user’s manual in CD.
  • Seite 4 Alternatively, please try the following help resources for further guidance. Visit the MSI website for FAQ, technical guide, BIOS updates, driver updates, and other information: http:// www.msi.com.tw/ Contact our technical staff at: support@msi.com.tw...
  • Seite 5 overview The MEGA651 is shipped out as a bare bone. Some components are equipped while some are optional. See the following for the standard and op- tional items: Standard Mainboard, Power Supply, Case, Cables, Cooler, Radio Antenna, Remote Controller, Card Reader, CD, Manual Optional TV-Tuner Card MS-8606...
  • Seite 6 Installation Flowchart Install FDD Remove Cover Start Install 2 I n s t a l l C P U & I n s t a l l O p t i c a l Install HDD Cooler Drives Install RAM Replace Cover Checking the Items Before starting the assembling, check the items you need.
  • Seite 7 Removing Cover Use your hand to free and remove the three thumb screws on the back panel. Use your two hands to remove the cover. Follow the direction indicated to remove the cover. Check the bare bone inside. The Card Reader is already equipped in.
  • Seite 8 Installing FDD (option) NOTE: As the card reader is equipped in, you can skip p. 8 ~ p.10 if you don’t want to install FDD or 2 HDD. Remove the card reader first if you want to install them. Remove the Dummy Front Panel. Find the specific front cover for FDD from the package.
  • Seite 9 Take out the bracket. Insert the FDD module and use the Type1 screw to secure the module Replace the bracket and use two Type 2 screws to secure the bracket. Next, use two Type 1 screws to secure the FDD module from the other side.
  • Seite 10 Installing 2 hdd (option) Locate the bracket. Remove the screws to take out the bracket. Insert the HDD module and use two Type 2 screws to secure the module. Replace the bracket and use two Type 2 screws to secure the bracket. Next, use two Type 2 screws to secure the module.
  • Seite 11 Installing hdd Locate the bracket. Remove the screws to take out the bracket. Follow the direction indicated to take out the bracket. Insert the HDD module into the bracket. Use Type 2 screws to secure the module from the right side. Use Type 2 screws to secure the module from the left side.
  • Seite 12 Insert the HDD bracket into the case. Use Type 2 screws to secure the HDD bracket from the left side. Connect the specific HDD cable which is marked “HDD Master”. Connect the power cord. ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 13 Installing CPU Locate the CPU socket. Pull the lever away from the socket and raise it up to a 90-degree angle. Put the CPU onto the socket. Make sure the pins are completely embedded into the socket. The CPU can only fit in the correct direction.
  • Seite 14 Installing CPU cooler Insert the cooler into the bare bone and put it onto the CPU. NOTE: Please follow the description of stick on the cover to install CPU cooler. Use the screw driver to secure the built-in screws. Follow the sequence indicated to secure the screws.
  • Seite 15 Installing CD-ROM Use your two hands to insert the CD-ROM module into the place indicated. Follow the orientation as indicated. Connect the CD-ROM cable, audio cable and specific power cord which is marked “CD- ROM”. Make sure the jumper is inserted in master mode.
  • Seite 16 Installing DIMM Use your two hands to insert the DDR DIMM vertically into the slot. NOTE: The DIMM has only one notch on the center of module. It will only fit in the right direction. The plastic clip at each side of the DIMM slot will automatically close.
  • Seite 17 Introduction Le MEGA 651 est livré en tant que système minimum (barebone). Certains composants sont standards tandis que d’autres sont optionnels. Voir dans la liste ci-dessous les composants standards et optionnels : Carte mère, Alimentation, Boîtier, Câbles, Standard Radiateur, Antenne radio, Télécommande, CD,...
  • Seite 18 Diagramme d’installation Installez le lecteur de disquettes Retirez le Démarrage couvercle Installez le 2 disque dur Installez le Installez le Installez les processeur et le disque dur lecteurs radiateur optiques Installez la Remettez le mémoire couvercle Vérifiez les composants Avant de commencer l’assemblage, vérifiez les composants dans vous aurez besoin.

  • Seite 19: Retirer Le Couvercle

    Retirer le couvercle Dévissez à la main les trois vis à tête moletée sur le panneau arrière et retirez- les. Retirez le couvercle avec vos deux mains. Suivez la direction indiquée pour retirer le couvercle. Vérifiez l’intérieur du système minimum. Le lecteur de cartes est déjà...
  • Seite 20 Installer le lecteur de disquettes (option) Retirez le faux panneau avant. A NOTER: Dans le cas où le lecteur de carte est installé, vous pouvez passer les pages 20 ~ 22 si vous ne désirez pas installer de FDD ou un HDD.
  • Seite 21 Retirez le support. Insérez le module lecteur de disquettes et utilisez les vis de type 1 pour fixer le module. Substituez la parenthèse et employez deux le type 2 vis pour fixer la parenthèse. Ensuite, utilisez deux vis de type 1 pour fixer le module de FDD de l’autre côté.
  • Seite 22 Installer le 2 disque dur (option) Cherchez le support. Retirez les vis pour enlever le support. REMARQUE : Cet emplacement vous permet d’installer un lecteur de disquette ou un deuxième disque dur. Si vous voulez installer un lecteur de disquette ou un deuxième disque dur, retirez d’abord le lecteur de cartes.
  • Seite 23 Installer le disque dur Cherchez le support. Retirez les vis pour enlever le support. Suivez la direction indiquée à sortent la parenthèse. Insérez le module disque dur dans le support. Utilisez des vis de type 2 pour fixer le module sur le côté droit. Utilisez des vis de type 2 pour fixer le module sur le côté...
  • Seite 24 Insérez le support de disque dur dans le boîtier. Utilisez des vis de type 2 pour fixer le support de disque dur sur le côté gauche. Reliez le câble spécifique de HDD qui est “maître marqué de HDD”. Branchez le cordon d’alimentation. ○...
  • Seite 25 Installer le processeur Cherchez le support du processeur. Levez le levier en l’éloignant du support et levez-le à un angle de 90 degrés. Mettez le processeur dans le support. Vérifiez que les broches sont complètement enfoncées dans le support. Le processeur ne peut rentrer que dans la bonne direction.
  • Seite 26 Installer le radiateur du processeur Insérez le radiateur dans le système minimum et placez-le sur le processeur. REMARQUE : Veuillez suivre la description du bâton sur la couverture pour installer le refroidisseur d’unité centrale de traitement. Utilisez le tournevis pour securiser votre montage.
  • Seite 27 Installer le lecteur de CD-ROM Insérez avec vos deux mains le module lecteur de CD-ROM à l’endroit indiqué. Suivez l’orientation comme indiqué. Branchez le câble du lecteur de CD- ROM, le câble audio et le cordon d’alimentation correspondant étiqueté «CD-ROM». Vérifiez que le cavalier est inséré...
  • Seite 28 Installer le module DIMM Utilisez vos deux mains pour insérer le DDR DIMM verticalement dans la fente. REMARQUE : Le module DIMM a seulement une encoche au milieu du module. Il ne peut rentrer que dans la bonne direction. Le clip en plastique de chaque côté de l’emplacement DIMM se fermera automatiquement.
  • Seite 29 Überblick Das MEGA 651 wird als Bare Bone verschickt. Einige Zubehörteile sind beigefügt, andere sind als Optionen erhältlich. Die folgenden Informationen geben Aufschluss standardmäßiges und optionales Zubehör: Hauptplatine, Stromversorgungseinheit, Gehäuse, Standard Kabel, Kühler, Radio Antenne, Fernbedienung, CD, Anleitung, Card Reader...
  • Seite 30 Ablaufdiagramm FDD-Laufwerk Abdeckung Start Installieren entfernen 2. HDD installieren CPU & Kühler Optisches installieren installieren Laufwerk installieren Abdeckung installieren anbringen Komponenten kontrollieren Vor dem Einbau sollten Sie die Vollständigkeit der Komponenten prüfen. FDD-Modul HDD-Modul CPU-Kühler CD-ROM-Modul DDR-DIMM Radioantenne HINWEIS!!! Um einen Gesamtuberblick uber die einzelnen mechanischen Schritte zu erhalten, folgen Sie bitte unbedingt den Installationsanweisungen auf den Seiten...

  • Seite 31: Die Abdeckung Entfernen

    Die Abdeckung entfernen Lösen und entfernen Sie die drei Schrauben an der Rückseite. Entfernen Sie die Abdeckung mit beiden Händen. Folgen Sie dabei den Anweisungen. Prüfen Sie das Innere des Bare Bone. Der Card Reader ist schon installiert. Card Reader ○...
  • Seite 32 Installation des FDD-Laufwerks (optional) Entfernen Sie die Blindabdeckung. HINWEIS: Wenn der Card Reader bereits installiert ist, und Sie mochten kein Floppy- Laufwerk oder eine zweite Festplatte einbauen, gehen Sie auf die Seiten 32 ~ 34. Wenn Sie Laufwerk und Festplatte einbauen mochten, entfernen Sie bitte vorher den Card Reader.
  • Seite 33 Nehmen Sie den Befestigungswinkel heraus. Setzen Sie das FDD-Modul ein und befestigen Sie es mit den Schrauben des Typs 1. Ersetzen Sie den Haltewinkel und benutzen Sie zwei Typen 2 Schrauben, um den Haltewinkel zu sichern. Zunächst benutzen Sie zwei Typ 1schrauben, um das FDD Modul von der anderen Seite zu sichern.
  • Seite 34 Installation der 2. HDD (optional) Suchen Sie den Befestigungswinkel. Lösen Sie die Schrauben und nehmen Sie den Befestigungswinkel heraus. HINWEIS: Es ist Platz für ein FDD-Laufwerk oder eine zweite HDD. Falls Sie ein FDD oder eine 2. HDD installieren wollen, entfernen Sie bitte den zuerst den Card Reader.

  • Seite 35: Installation Der Hdd

    Installation der HDD Suchen Sie den Befestigungswinkel. Lösen Sie die Schrauben und nehmen Sie den Befestigungswinkel heraus. Folgen Sie der Richtung, die angezeigt wird, herausnehmen den Haltewinkel. Setzen Sie das HDD-Modul in den Befestigungswinkel. Sichern Sie das Modul von rechts mit Hilfe der Schrauben des Typs 2.
  • Seite 36 Bringen sie den HDD-Befestigungswinkel im Gehäuse an. Sichern Sie den Befestigungswinkel der HDD von links mit Hilfe der Schrauben des Typs 2. Schließen Sie das spezifische HDD Kabel an, das gekennzeichneter “HDD Meister ist”. Schließen Sie das Netzkabel an. ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...

  • Seite 37: Installation Der Cpu

    Installation der CPU Suchen Sie den CPU-Steckplatz. Ziehen Sie den Hebel vom Steckplatz weg, so dass er in einem 90 Grad Winkel steht. Stecken Sie die CPU in den Steckplatz. Versichern Sie sich, dass die Kontaktstifte fest im Steckplatz stecken. Die CPU passt nur in einer Richtung.

  • Seite 38: Installation Des Cpu-Kühlers

    Installation des CPU-Kühlers Legen Sie den Lüfter in den Bare Bone und bringen Sie ihn auf der CPU an. HINWEIS: Folgen Sie bitte der Beschreibung des Stockes auf der Abdeckung, um CPU Kühlvorrichtung zu installieren. Ziehen Sie die Einbauschrauben mit einem Schraubenzieher fest.
  • Seite 39 Installation des CD-ROM-Laufwerks Bringen Sie das CD-ROM-Laufwerk mit beiden Händen an den vorgesehenen Platz. Folgen Sie der Lagebestimmung, wie angezeigt. Schließen Sie CD-ROM-Kabel, Audiokabel und das mit „CD-ROM“ bezeichnete Netzkabel an. Die Jumper müssen sich in Master-Stellung befinden. Benutzen Sie 2 Typ 1schrauben, um das CD-ROM Modul von der rechten Seite zu sichern.
  • Seite 40 Installation des DIMM-Modul Benutzen Sie Ihre zwei Hände, um das DDR DIMM vertikal in den Schlitz einzusetzen. HINWEIS: Das DIMM hat eine Kerbe in der Mitte. Es passt nur in einer Richtung. Die Plastikclips an beiden Seiten des DIMM-Steckplatzes schließen sich automatisch.

  • Seite 41: Visión General

    Visión general El MEGA 651 es enviado como una raspa descubierta. Algunos componentes son equipados mientras que otros son opcionales. Vea lo siguiente para los artículos estándares y opcionales: Tablero Principal, Fuente de alimentación, Caja, Estándar Cables, Enfriador, Antena del Radio, Controlador...
  • Seite 42 Organigrama de la Instalación Instala FDD Quite la Inicio Cubierta Instala 2 Instala CPU & Instalar las Instala HDD Enfriador Unidades Opticas Instala RAM Reemplace la Cubierta Examinando los Artículos Antes de iniciar el montaje, examina los artículos que usted necesite. Módulo de FDD Módulo de HDD Enfriador de CPU...
  • Seite 43 Quitando la Cubierta Utiliza sus manos para liberar y quitar los tres tornillos de pulgar en el panel trasero. Utiliza sus dos manos para quitar la cubierta. Sigue la dirección indicada para quitar la cubierta. Examina el barebone interior. Ya es equipado adentro el Lector de Tarjeta.
  • Seite 44 Instalando FDD (opción) Quite el panel delantero simulado . NOTA: Debido al lector de la tarjeta estar equipado, usted puede ignorar p. 44 ~ p. 46 si no desea instalar FDD o 2nd HDD. Quitar primero la tarjeta si desea instalarlos. Encuentre el panel delantero específico para FDD desde el paquete.
  • Seite 45 Saca el soporte. Inserta el módulo de FDD y utilice el tornillo Tipo 1 para fijar el módulo. Substituya el corchete y utilice dos el tipo 2 tornillos para asegurar el corchete. Después, utilice dos tornillos del tipo 1 para asegurar el módulo de FDD de la otra cara.
  • Seite 46 Instalando 2do hdd (opción) Situe el soporte. Quite los tornillos para sacar el soporte. NOTA: El lugar le pernite de instalar FDD o 2do HDD. Si usted desea de instalar FDD o el 2do HDD, favor de quitar el primer Lector de Tarjeta.
  • Seite 47 Instalando hdd Situe el soporte. Quite los tornillos para sacar el soporte. Siga la dirección indicada a toman hacia fuera el corchete. Inserta el módulo de HDD dentro del soporte. Utilize los tornillos Tipo 2 para asegurar el módulo desde el lado derecho.
  • Seite 48 Inserta el soporte de HDD dentro de la caja. Utiliza los tornillos Tipo 2 para fijar el sopoerte de HDD desde el lado izquierdo. Conecte el cable específico de HDD que es “amo marcado de HDD”. Conecta el cordel de alimentación. ○...
  • Seite 49 Instalando CPU Situe el zócalo de CPU. Tire la palanca fuera desde el zócalo y elévala a un ángulo de 90-grados. Coloca el CPU en el zócalo. Asegure que los pines son completamente encajados dentro del zócalo. El CPU puede sólo encajar en la dirección correcta.
  • Seite 50 Instalando el enfriador de CPU Inserta el enfriador dentro de la raspa descubierta y colocarlo dentro del CPU. NOTA: Siga por favor la descripción del palillo en la cubierta para instalar el refrigerador de la CPU. Utilice el destornillador para asegurar los tornillos incorporados.
  • Seite 51 Instalando CD-ROM Utilice sus dos manos para insertar el módulo de CD-ROM en el lugar indicado. Siga la orientación según lo indicado. Conecte el cable de CD-ROM, cable de audio y el cordel de alimentación específico que es marcado “CD-ROM”. Asegure que el jumper es insertado en el modo maestro.
  • Seite 52 Instalando DIMM Utilice sus dos manos para insertar el DDR DIMM verticalmente en la ranura. NOTA: El DIMM tiene una sóla muesca en el centro del módulo. Esto sólo encaja en la dirección derecha. Se cerrará automáticamente el clip plástico en cada lado de la ranura de DIMM.
  • Seite 53 Anteprima La MEGA 651 è consegnata come barebone. Alcuni componenti sono forniti, altri sono opzionali. Di seguito sono elencati i componenti standard e opzionali: Scheda Madre, Alimentatore, Chassis, Cavi, Standard Ventola, Antenna Radio, Telecomando, CD, Manuale Lettore Scheda Opzionale Scheda TV-Tuner 8606 Questo manuale offre informazioni sull’impostazione del sistema.
  • Seite 54 Diagramma di Installazione R i m u o v e r e Coperchio Rimuovere il Avvio Coperchio XInstallare il secondo Installare CPU & I n s t a l l a r e Installare l’Unità Ventola Ottiche I n s t a l l a r e S o s t i t u i r e i l CD-ROM Coperchio...

  • Seite 55: Rimozione Del Coperchio

    Rimozione del Coperchio Con una mano libera, svitare le tre viti con testa ad alette sul retro del pannello posteriore. Con due mani, rimuovere il coperchio. Effettuare le operazioni indicati per rimuovere il coperchio. Controllare l’interno del barebone. Il lettore Scheda è...
  • Seite 56 Installazione del FDD (opzionale) Rimuovere il pannello frontale “dummy”. NOTA: Lei può ignorare p.56 ~ p.58 se non si desidera installare FDD o 2nd HDD perché il lettore della scheda viene attrezzato. Rimuovere prima il lettore della scheda se si desidera installarli. Controllare la confezione per il pannello specifico per il pannello frontale FDD.
  • Seite 57 Togliere il sostegno. Inserire il modulo FDD e fissarlo con le viti del tipo 1. Sostituisca la staffa ed usi due il tipo 2 le viti per fissare la staffa. Dopo, utilizzi due viti di tipo 1 per fissare il modulo di FDD dall’altro lato.
  • Seite 58 Installazione del secondo HDD (opzionale) Localizzare il sostegno. Rimuovere le viti per togliere il sostegno. NOTA: È possibile installare un FDD o il secondo HDD. Prima di installare un FDD o secondo HDD, rimuovere il Lettore Scheda. Inserisca il modulo di HDD ed usi due il tipo 2 le viti per fissare il modulo.
  • Seite 59 Installazione dell’HDD Localizzare il sostegno. Rimuovere le viti per togliere il sostegno. Segua il senso indicato a eliminano la staffa. Inserire il modulo HDD nel sostegno e fissare la parte destra con le viti del tipo 2. Fissare la parte sinistra con le viti del tipo ○...
  • Seite 60 Inserire il sostegno HDD nello chassis e fissare la parte sinistra con le viti del tipo Colleghi il cavo specifico di HDD che è “supervisore contrassegnato di HDD”. Collegare il cavo alimentazione. ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 61 Installazione della CPU Localizzare la socket della CPU. Tirare la leva lontano dalla socket e levarlo in un angolo di 90-gradi. Inserire la CPU nella socket. Assicurarsi che i pin sono completamente inseriti nella socket. La CPU può essere inserita solo in una direzione.
  • Seite 62 Installazione della ventola della CPU Inserire la ventola nel sostegno e installarlo sulla CPU. NOTA: Segua prego la descrizione del bastone sulla copertura per installare il dispositivo di raffreddamento del CPU. Utilizzi il cacciavite per fissare le viti incorporate. Segua la sequenza indicata per fissare le viti.
  • Seite 63 Installare l’unità CD-ROM Inserire il modulo CD-ROM con due mani al posto indicato. Segua l’orientamento come indicato. Collegare il cavo CD-ROM, cavo audio e il cavo alimentazione marcato “CD-ROM”. Controllare che il ponticello è impostato in modalità Master. Utilizzi 2 viti di tipo 1 per fissare il modulo del CD-ROM dalla parte di destra.
  • Seite 64 Installare la DIMM Utilizzi le vostre due mani per inserire il D D R D I M M v e r t i c a l m e n t e n e l l a scanalatura. NOTA: La DIMM viene con una tacca nel centro del modulo e può...
  • Seite 65 Обозрение MEGA651 поставляется как основа. Некоторые компоненты являются стандартными, некоторые - опциональными. Ознакомтесь со следующий информацией по стандартным и опциональным компонентам: Основная плата, Блок питания, Сумка, Провода, Стандарт ные Кулер, Радио Антенна, Пульт дистанционного управления, Компакт Диск, Руководство TV-Tuner Card 8606, Card reader Опционал...
  • Seite 66 Порядок Инсталяции Установите FDD Удалите Начало Корпус Установите второй Установка Установите Установите CPU Оптических и Вентилятор дисководов Установите Установите Корпус Список комплектующих Прежде чем приступать к сборке, свертесть со писком необходимых вам комплектующих. Модуль FDD Модуль HDD Кулер CPU Модуль CD-ROM DDR DIMM Радио...
  • Seite 67 Демонтаж корпуса На задней панели, удалите три винта, фиксирующих положение корпуса. Возмитесь двумя руками за корпус и снемите его. При демонтажа следуйте обозначением на корпусе. Проверьте “голую” основу. На ней уже установлен Card Reader Card Reader ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 68 Инсталяция FDD (опциональная) Примечание : Поскольку у вас установлен card reader, то, в случае если вы не собираетесь устанавливать FDD или 2-ой HDD, вы можете пропустить страницы 68 и 70.Если вы собираетесь устанавливать FDD или 2-ой HDD, то вам будет нужно сначала демонтировать...
  • Seite 69 Извлеките скобу. Установите модуль FDD и по средствам отвертки Тип 1 закрепите модуль. Замените кронштейн и используйте 2 винта типа 2 для того чтобы обеспечить кронштейн. Затем, используйте 2 винта типа 1 для того чтобы обеспечить модуль FDD от другой стороны. (1 &...
  • Seite 70 Инсталяция Второго hdd (опциональная) Найдите скобу и удалите винты фиксирующие ее полоджение. Извлеките скобу. Введите модуль HDD и используйте 2 винта типа 2 для того чтобы обеспечить модуль. Замените кронштейн и используйте 2 винта типа 2 для того чтобы обеспечить кронштейн. Затем, используйте...
  • Seite 71 Инсталяция HDD Найдите скобу, удалите винты фиксирующие ее полоджение и извлеките скобу. Последуйте за направлением показанным к примите вне кронштейн. Установите модуль HDD в скобу. По средствам отвертки Тип 2 закрепите правую часть модуля. По средствам отвертки Тип 2 закрепите левую...
  • Seite 72 Установите скобу HDD на место . По средствам отвертки Тип 2 , закрепите левую часть скобы HDD. Соедините специфически кабель HDD будет маркированным “оригиналом HDD”. Подсоедините сетевой шнур. ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 73 Установите CPU Найдите гнездо CPU. Отодвиньте рычажок от гнезда и поднимите его на 90 градусов. Установите CPU в гнездо. Убедитесь, что контакты полностью ввошли в разъемы гнезда Установка CPU осуществима только при его правильном положение. Для завершения процесса установки, задвиньте рычажок обратно. ○...
  • Seite 74 Инсталяция кулера CPU Установите кулер на железный каркас и установите его над ЦПУ. По средствам отвертки закрепите втсроенные винтики-фиксаторы. Винтики-фиксаторы следует закреплять в указанной последовательности. По средствам отвертки закрепите четрвертый витик-фиксатор. Подсоедините сетевой шнур. ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 75 Инсталяция CD-ROM Двумя руками установите модуль CD- ROM в указаное место. Последуйте за ориентацией как показано. Подсоедините провод CD-ROM , аудио провод и специальный провод, имеющий маркировку “CDROM”. Убедитесь, что джампер установлен в ведущем режиме. Используйте 2 винта типа 1 для того чтобы...
  • Seite 76 Инсталяция DIMM Используйте ваши 2 руки для того чтобы ввести DDR DIMM вертикальн в шлиц. ПРИМЕЧАНИЕ: DIMM имеет всего одну канавку в центре модуля. Установка осуществима только при правилном положение. Пластиковые зажимы по обеем сторонам DIMM, защелкнуться автоматически. Установите корпус и закрепите его по средствам...
  • Seite 77 Informacje ogólne MEGA651 jest dostarczany jako system bare bone. Niektóre komponenty są dostarczone w zestawie, podczas gdy inne są opcjonalne. Poniżej przedstawiamy ich listę: Płyta Główna, Zasilacz, Obudowa, Kable, Czytnik W zestawie: Kart Wiatraczek, Antena Radiowa, Pilot, CD, Instrukcja Opcjonalnie: Karta Tunera Telewizyjnego MS-8606, MS-6957 Ta instrukcja pomoże ci zmontować...
  • Seite 78 Diagram instalacji Instaluj napęd dyskietek (FDD) Usuń pokrywę Start Instaluj twardy dysk (HDD) Instaluj procesor i Instaluj HDD Instaluj napędy wentylator optyczne Instaluj RAM Załóż ponownie pokrywę Sprawdzenie posiadanych komponentów Przed rozpoczęciem montażu, sprawdź czy posiadasz wszystko czego potrzebujesz. Napęd FDD Dysk Twardy Procesor Wentylator...
  • Seite 79 Zdejmowanie obudowy Poluzuj i zdejmij trzy śrubki na tylnym panelu. Zdejmij pokrywę rękoma przesuwając ją we wskazanym na zdjęciu kierunku. Popatrz na wnętrze obudowy. Czytnik kart jest już zamontowany. Czytnik kart. ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 80 Instalacja napędu FDD (opcjonalnie) Usuń atrapę przedniej pokrywy. Znajdż odpowiednią pokrywę do panelu na napęd dyskietek, znajduje się ona w opakowaniu. Zainstaluj pokrywę w odpowiednim miejscu na panelu przednim. Znajdź metalową ramę. Wykręć śrubki aby ją usunąć. UWAGA: Na tym miejscu możesz zainstalować...
  • Seite 81 Wyciągnij ramę z obudowy. Włóż napęd dyskietek, i przykręć go używając śrubek typu 1. Załóż ponownie ramę i użyj dwóch śrubek typu 2 do jej przykręcenia. Następnie użyj dwóch śrubek typu 1 do przykręcenia napędu dyskietek z drugiej strony. (1 i 2 – miejsce przykręcenia ramy, 3 i 4 - napędu) Podepnij kabel FDD i odpowiedni kabel zasilający.
  • Seite 82 Instalacja drugiego dysku twardego (opcja) Znajdź metalową ramę. Wykręć śrubki aby ją usunąć. UWAGA: Na tym miejscu możesz zainstalować napęd dyskietek, lub drugi twardy dysk. Jeśli będziesz chciał je zainstalować, usuń najpierw czytnik kart. Włóż dysk twardy, i używając dwóch śrubek typu 2, przykręć...
  • Seite 83 Instalacja dysku twardego Znajdź metalową ramę. Wykręć śrubki aby ją usunąć. Aby usunąć ramę, wyciągaj ją w kierunku przedstawionym na zdjęciu. Włóż dysk twardy w ramę. Użyj śrubek typu 2 do przykręcenia dysku z prawej strony. Użyj śrubek typu 2 do przykręcenia dysku z drugiej strony.
  • Seite 84 Włóż ramę z twardym dyskiem do obudowy. Użyj śrubek typu 2 do przykręcenia ramy z lewej strony. Podłącz kabel który oznaczony jest “HDD Master”. Podłącz kabel zasilający. ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 85 Instalacja procesora Znajdź gniazdo na procesor. Odciągnij dźwigienkę przy gnieździe procesora i podnieś ją aż będzie ona w pozycji prostopadłej do gniazda. Włóż procesor do gniazda. Upewnij się że nóżki procesora dokładnie wchodzą w gniazdo. Procesor pasuje do gniazda tylko w jednej pozycji.
  • Seite 86 Instalacja chłodzenia procesora Włóż zestaw chłodzenia do obudowy i umieść je na procesorze. ZAZNACZAĆ: Sprawiać przyjemność następują opis kija na okryciu instalować CPU lodówka. Używają kierowcę śruby zapewniać (pewny) wbudowane (właściwy) śruby. Następują kolejność wskazał (wskazany) zapewniać (pewny) śruby. Używają kierowcę śruby zapewniać (pewny) 4-e przekręcać...
  • Seite 87 Instalacja napędu CD-ROM Użyj dwóch rąk aby umieścić napęd w obudowie, w sposób jaki pokazano na zdjęciu. Podłącz kabel CD-ROM, kabel audio, i konkretny kabel zasilający oznaczony “CD-ROM”. Upewnij się ze zworka na napędzie jest w pozycji ‘master’. Użyj 2 śrubek typu 1 aby przykręcić napęd CD-ROM z prawej strony.
  • Seite 88 Instalacja pamięci DIMM Użyj dwóch rąk do włożenia pamięci DDR DIMM poziomo w gniazdo. UWAGA: Kość DIMM ma jedno wcięcie na środku. Kość będzie pasować tylko w odpowiednim kierunku. Plastikowy zatrzask po obu stronach gniazda powinien się automatycznie zamknąć. Załóż ponownie obudowę i użyj trzech śrubek do przykręcenia jej z powrotem.
  • Seite 89 概 述 概 述 概 述 MEGA 651是以基本的配備組裝出貨。它會配備一些標準元件，不過有些元 件則是選購配備。關於標準與選購配備，請參考下表： 主 機 板 、 電 源 供 應 器 、 機 殼 、 連 接 纜 線 、 散 熱 主 機 板 、 電 源 供 應 器 、 機 殼 、 連 接 纜 線 、 散 熱...
  • Seite 90 安 裝 流 程 安 裝 流 程 安 裝 流 程 安 裝 流 程 安 裝 流 程 安裝軟碟機 取下外蓋 開始 安裝第二硬碟 安裝 C P U 與 安裝光碟機 安裝硬碟 散熱器 安裝記憶體 裝回外蓋 檢 查 元 件 項 目 檢...
  • Seite 91 取下外蓋 取下外蓋 取下外蓋 取下外蓋 取下外蓋 用手將背板上的 3 個手棯螺絲旋鬆，並將其 取下。 請依指示方向用手取下外蓋。 檢查內部的基本裝置。圖例中已配備有讀卡 機。 讀卡機 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 92 安裝軟碟機 安裝軟碟機 安裝軟碟機 ( ( ( ( ( 選配安裝 選配安裝 選配安裝 ) ) ) ) ) 選配安裝 安裝軟碟機 安裝軟碟機 選配安裝 注意 注意 注意 注意 注意：您的機器已內建讀卡機, 如果您不想安 裝軟碟機或第二顆硬碟，您可以 略過第 92, 93 頁及第 94 頁的說明。如果您要安裝以上設備， 則必須先將讀卡機移除。 取下無作用的前裝飾面板。 從包裝內找出軟碟機專用的前面板蓋。 將專用的前面板蓋安裝至前面板上。 先找到托架。卸下螺絲，以取出托架。 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 93 取出托架。 插入軟碟機模組，並使用類型 1 螺絲將其固 定。 重新裝回托架，並使用兩顆類型 2 螺絲來固 定托架。接著，使用兩顆類型 1 螺絲從另一 側來固定軟碟機模組。 (1 和 2 用於托架， 3 和 4 用於軟碟機模組) 接上軟碟機的連接纜線與電源線。 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 94 安裝第二硬碟 安裝第二硬碟 安裝第二硬碟 ( ( ( ( ( 選配安裝 選配安裝 選配安裝 ) ) ) ) ) 選配安裝 安裝第二硬碟 安裝第二硬碟 選配安裝 先找到托架。卸下螺絲，以取出托架。 注 意 ： 注 意 ： 注 意 ： 這 個 位 置 可 讓 您 安 裝 軟 碟 機 或 第 二 硬 注...
  • Seite 95 安裝硬碟 安裝硬碟 安裝硬碟 安裝硬碟 安裝硬碟 先找到托架。卸下螺絲，以取出托架。 依指示方向取出托架。 將硬碟模組插入托架。使用類型 2 螺絲，從 右側將其固定。 使用類型 2 螺絲，從左側將其固定。 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 96 將硬碟托架插入機殼內。使用類型 2 螺絲， 從左側將其固定。 接上標有“H D D M a s t e r ”的硬碟專用排 線。 接上電源線。 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 97 安裝 安裝 安裝 CPU 安裝 安裝 找到 CPU 安裝插座。 將插座上的把手拉起，並使其保持在 90 度 的直角。 將 CPU 放置到插座上。務必確定所有的接 腳均已和插座完全嵌合。只有在方向正確的 狀況下， CPU 才可能完全嵌合。 扣上把手，即可完成安裝。 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 98 安裝 安裝 安裝 C P U C P U C P U 冷卻器 C P U 冷卻器 冷卻器 冷卻器 安裝 安裝 C P U 冷卻器 將冷卻器插入系統中，並將其放到 CPU 上 面。 注意 注意 注意：請遵照蓋上的固定說明指示來安裝 CPU 注意 注意 散熱器。 使用螺絲起子將內建的四個彈簧鎖固定住 (按 照圖上標示的順序)。 使用螺絲起子將內建的第四個彈簧鎖固定住。 接上電源線。...
  • Seite 99 安裝 安裝 安裝 CD-ROM CD-ROM CD-ROM CD-ROM 安裝 安裝 CD-ROM 用雙手將 CD-ROM 模組插入指定位置。請 依指示的方向置入。 接上 CD-ROM 連接纜線、無線連接纜線， 以及標有“CD-ROM”的指定電源線。務必 確定跳線被設定在 Master 模式。 使用兩顆類型1螺絲，從右側固定CD-ROM模 組。 使用三顆類型 1 螺絲，從左側固定 CD-ROM 模組。 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 100 安裝 安裝 安裝 DIMM DIMM DIMM DIMM 安裝 安裝 DIMM 用您的雙手將 DDR DIMM 垂直地插入插槽 內。 注意 注意 注意 注意 注意：DIMM 的模組中心只有一個缺口。方向正 確才合得起來。 DIMM插槽兩側的塑膠扣會自動扣上。 裝回外蓋，並用3個手棯螺絲將其固定。 接上無線天線和電源線。 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 101 概 述 概 述 概 述 概 述 概 述 ＭＥＧＡ　６５１ 是以基本的配备组装出货。它会配备一些标准组件，不过有些 组件则是选购配备。 关于标准与选购配备， 请参考下表： 主 机 板 、 主 机 板 、 主 机 板 、 电 源 、 电 源 、 电 源 、 机 壳 、 电 源 、 机...
  • Seite 102 即 装 流 程 即 装 流 程 即 装 流 程 即 装 流 程 即 装 流 程 即装软盘机 取下外盖 开始 即装第二硬盘 即装 Ｃ Ｐ Ｕ 与 即装光驱 即装硬盘 致冷机 即装 ＲＡＭ 重新装回外盖 检 查 组 件 项 检...
  • Seite 103 取下外盖 取下外盖 取下外盖 取下外盖 取下外盖 用手将背板上的 ３ 个手棯螺丝旋松，并将 其取下。 用手取下外盖。依指示方向取下外盖。 检查内部的基本装置。已配备有卡片阅读 机。 卡片阅读机 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 104 即装软盘机 即装软盘机 即装软盘机 （ （ （ （ （ 选配安装 选配安装 选配安装 选配安装 ） ） ） ） ） 即装软盘机 即装软盘机 选配安装 取下无作用的前装饰面板。 注 意 ： 注 意 ： 注 意 ： 注 意 ： 注 意 ： 内置读卡器的情况下，如果你不想安装 FDD 或第二个 HDD，可以跳过 p.104 ~p.106。 如果你想安装这些硬件，请先移去读卡器。...
  • Seite 105 取 出 托 架 。 插入软盘机模块，并使用类型 1 螺丝将其 固定。 重新装回托架，并使用两颗类型 ２ 螺丝来 固定托架。接着，使用两颗类型 １ 螺丝从另 一侧来固定软盘机模块。 （１ 和 ２ 用于托架，３ 和 ４ 用于软盘机模块） 接上软盘机的连接缆线与电源线。 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 106 即装第二硬盘 即装第二硬盘 即装第二硬盘 （ （ （ （ （ 选配即装 选配即装 选配即装 ） ） ） ） ） 选配即装 即装第二硬盘 即装第二硬盘 选配即装 先 找 到 托 架 。 卸 下 螺 丝 ， 以 取 出 托 架 。 注 意 注 意 注...
  • Seite 107 即装硬盘 即装硬盘 即装硬盘 即装硬盘 即装硬盘 先 找 到 托 架 。 卸 下 螺 丝 ， 以 取 出 托 架 。 依指示方向取出托架。 将硬盘模块插入托架。使用类型 ２ 螺丝， 从右侧将其固定。 使用类型 ２ 螺丝，从左侧将其固定。 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 108 将硬盘托架插入机壳内。使用类型 ２ 螺 丝，从左侧将其固定。 接上标有“Ｈ Ｄ Ｄ 　 Ｍ ａ ｓ ｔ ｅ ｒ ”的硬盘专用排 线。 接 上 电 源 线 。 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 109 即装 即装 ＣＰＵ ＣＰＵ 即装 即装 即装 ＣＰＵ ＣＰＵ ＣＰＵ 找到 Ｃ Ｐ Ｕ 即装插座。 将插座上的把手拉起，并使其保持在 ９０ 度 的直角。 将 Ｃ Ｐ Ｕ 放置到插座上。务必确定所有的接 脚均已和插座完全嵌合。 只有在方向正确的 状况下，ＣＰＵ 才可能完全嵌合。 扣 上 把 手 ， 即 可 完 成 即 装 。 ○...
  • Seite 110 即装 即装 Ｃ Ｐ Ｕ Ｃ Ｐ Ｕ 致冷机 致冷机 即装 即装 即装 Ｃ Ｐ Ｕ Ｃ Ｐ Ｕ Ｃ Ｐ Ｕ 致冷机 致冷机 致冷机 将 致 冷 机 插 入 基 本 装 置 内 ， 并 将 其 放 到 ＣＰＵ...
  • Seite 111 即装 即装 ＣＤ－ＲＯＭ ＣＤ－ＲＯＭ 即装 即装 即装 ＣＤ－ＲＯＭ ＣＤ－ＲＯＭ ＣＤ－ＲＯＭ 用双手将 ＣＤ－ＲＯＭ 模块插入指定位置。请依 指示的方向置入。 接上 ＣＤ－ＲＯＭ 连接缆线、无线连接缆线，以 及标有“ＣＤ－ＲＯＭ”的指定电源线。务必确定 跳线被设定在 Ｍａｓｔｅｒ 模式。 使用兩颗类型 １ 螺丝，从右侧固定 ＣＤ－ＲＯＭ 模块。 使用三颗类型 １ 螺丝，从左侧固定 ＣＤ－ＲＯＭ 模块。 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 112 即装 即装 ＤＩＭＭ ＤＩＭＭ 即装 即装 即装 ＤＩＭＭ ＤＩＭＭ ＤＩＭＭ 用你的双手将 Ｄ Ｄ Ｒ 　 Ｄ Ｉ Ｍ Ｍ 垂直地插入插槽 内 。 注意 注意 注意：ＤＩＭＭ 的模块中心只有一个缺口。方向正 注意 注意 确才合得起来。 Ｄ Ｉ Ｍ Ｍ 插槽每一侧的塑料扣都会自动扣上。 重新装回外盖，并用 ３ 个手棯螺丝将其固 定。 接上无线天线和电源线。 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 113 概要 MS-6251 は、ベアボーンとして出荷されています。付属品として装備されている場 合、及びメーカーオプションとなる場合があります。標準品目については、以下の参 照してください。 マザーボード 、 電 源 、 ケース、 ケーブル、 CPU クーラー、 標準 ラジオアンテナ、 リ モー ト コントロ ーラ、 カー ドリ ーダー、 ド ライバ ソフト ウェア CD、 マニュアル、 テレビアウト カード このマニュアルには、 システムセットアップ情報が詳説されています。 システムを 組立てる前に、取付け工具と該当アイテムを準備をしてください。付属品に関する疑 問・質問は、販売元にお問い合わせください。 取付け工具 プラスドライ バー 手...
  • Seite 114 取り 付け手順 FDD を取り付ける カバーを取り外す スタート 2 台目の HDD を取り付ける CPU& クーラーを HDDを取り 光学ドライブを 取り付ける 取り付ける 付ける メモリを取り カバーを戻す 付ける 組み立てに必要のアイテムを確認 組立てる前に、必要な品目を確認してください。 FDD ドライブ HDD ドライブ CPU クーラー CD-ROM ドライブ DDRメモリモジュール ラジオアンテナ 注意!!! 本製品は非常に高密度な設計になっている関係 上 、通常の組み立て PCと は作業の方法が異な り ます。 組み立て作業を始める前に、 114 ペー ジから...
  • Seite 115 カバーを外す バックパネルにある3つのネジ(ローレットスク リュー)を手で回し外してください。 両手でカバーを持ち、示された方向に向け、カ バーを取り外してください。 ベアボーンの内部をチェックし、カードリー ダーが内蔵されていることを確認してください。 カードリーダー ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 116 フロッピーディ スクの取り 付け 注意：カー ドリ ーダー装着モデルをお買いあげ頂いた お客様、 また、 ＦＤＤ や増設ＨＤＤを取 り 付け る必要の無いお客様は、このページを読み飛 ばして く ださい。 ダミーのフロントパネルを外します。 パッケージの中、 FDD用のパネルを確認してく ださい。 フロントパネルに FDD 用のパネルを取り付け ます。 ブラケットの位置を確認して、ネジを外し、ブ ラケットを取り出します。 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 117 ブラケットを取り出します。 FDD ドライブを挿入し、タイプ 1 のミリネジを 使って、ドライブを固定します。 ブラケットを交換し、 2つタイプ2のインチネジ を使い、ドライブを固定します。 それから、FDD ドライブを挿入し、向こう側か ら、 2つのタイプ 1ネジを使い、 ドライブを固定 します。 ( ①と②はブラケットに、③と④は FDD ドライ ブの固定に使います。 ) FDDケーブルとFDD電源コードを接続します。 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 118 2 台目ハード ディ スクの取り 付け ブラケットの位置を確認し、ネジを外して、ブ ラケットを取り出します。 注意 ： この場所に、 FDD または2台目の HDDを取 り 付けること ができます。 FDD または2 台目 の HDD を取り 付ける 場合は、 まず、 カード リ ーダーを外してく ださい。 HDD ドライブを挿入し、 タイプ 2 のインチネジ を 2 つ使って、ドライブを固定します。 ブラケットを交換し、タイプ 2 のインチネジを 2 つ使って、ブラケットを固定します。それか...
  • Seite 119 ハード ディ スクの取り 付け ブラケットの位置を確認し、ネジを外して、ブ ラケットを取り出します。 示された方向に従って、 ブラケットを取り出し ます。 HDD ドライブをブラケットに挿入します。タ イプ 2 のインチネジを使って、右側からドライ ブを固定します。 タイプ 2 のインチネジを使って、左側からドラ イブを固定します。 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 120 HDD ブラケットをケースに挿入します。タイ プ2のインチネジを使って、 左側からHDDブラ ケットを固定します。 HDD Master マークの付いた指定の HDD ケーブ ルを接続します。 電源コードを接続します。 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 121 CPU の取り 付け CPU ソケットの位置を確認します。 ソケットの脇にあるレバーを引き離し、 90度ま でに持ち上げます。 CPUは、 正しい方向にしか嵌め込むことができ ませんので、向きを確かめた上、CPU をソケッ トの上に置きます。 ピンがソケットに完全に嵌 め込まれていることを確かめてください。 レバーを閉じ、取付け作業は完了です。 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 122 CPU クーラーの取り 付け ヒートシンクをベアボーンに挿入し、CPUの上 に置きます。 注意 ： CPUクーラーの上に書いてある説明に従って、 ヒ ー ト シンクを取 り 付けてく ださい。 ドライバで、ヒートシンクに付いてあるネジを 絵に書いてあるような順番に締めていきます。 4番目のネジを最後に締め、ヒートシンクの固定 を完成して、脇にCPUファンを取り付けます。 CPUファンの電源コネクタ(茶色)をマザーボー ドに取り付けます。 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 123 CD-ROM の取り 付け 両手で、CD-ROMドライブを持ち、示された場 所と方向に挿入してください。 CD-ROMケーブルとオーディオケーブルとCD- ROMマークの付いた指定電源コードを接続しま す。CD-ROMドライブのジャンパーがマスタ モードに設定されていることを確かめてくださ い。 右側から、2つのタイプ1ミリネジを使い、CD- ROMドライブを固定します。 左側から、タイプ1のミニネジを3つ使って、 CD-ROMドライブを固定します。 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 124 メモリ モジュールの取り 付け 両手で、D D R メモリモジュールをDIMM ス ロットに挿入します。 注 ： DIMMには、モジュール中央に1つのノッチ(へこみ) し かあり ません。それは正しい方向にのみ嵌め込 むことができます。 DIMMスロット両側のプラスチッククリップは 自動的に閉まります。 ケースカバーをもどし、3つのネジ(ローレット スクリュー)で固定してください。 ラジオアンテナと電源コードを接続して、完了 です。 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
