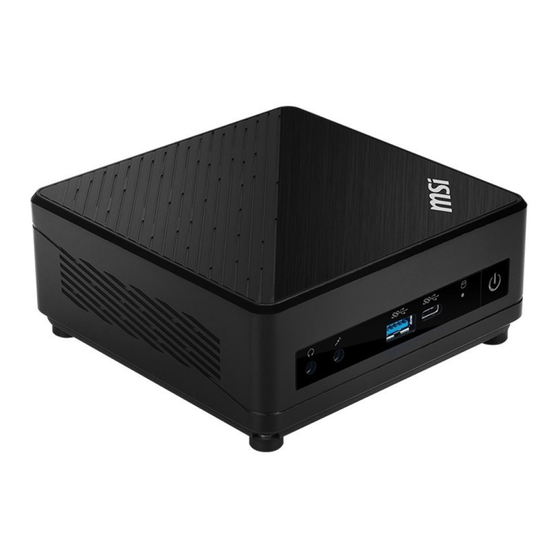

- Seite 1 Cubi-Serie Personal Computer Cubi NUC 1MG Cubi NUC 13MQG (MS-B0B1) Serviceanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Hinweise zu Copyright und Marken ............... 5 Änderung........................5 So verwenden Sie die Serviceanleitung ..............5 Sicherheitshinweise ....................6 Leistung ........................6 Batterien/Akkus ..................... 6 Umgebung ......................6 Konditionaler Garantieservice ................7 Aufrüstung und Service ..................7 Datenbereinigung ....................7 Öffentlich verfügbare Serviceinformationen............ - Seite 3 Solid-State-Drive montieren ................21 Drahtloskarte......................22 Drahtloskarte demontieren ................. 22 Drahtloskarte montieren ..................23 Knopfzelle ......................24 Knopfzelle entfernen .................... 24 Knopfzelle einsetzen .................... 25 Arbeitsspeichermodul ..................26 Arbeitsspeichermodul demontieren ..............26 Arbeitsspeichermodul montieren ................ 27 Hauptplatine ......................28 Hauptplatine demontieren ................... 28 Hauptplatine montieren ..................
- Seite 4 MSI Center verwenden ................45 Anmelden und registrieren .................. 46 Ein Konto erstellen ....................46 Produktregistrierung ................... 47 Feature-Sets ......................48 Hardware-Überwachung ..................49 Features ......................... 50 Systemdiagnose ....................51 Support ........................52 Live-Aktualisierung ....................52 Systeminformationen ................... 53 Service ........................54...
-
Seite 5: Hinweise Zu Copyright Und Marken
Hinweise zu Copyright und Marken Copyright © 2023 Micro-Star Int’l Co., Ltd. Alle Rechte vorbehalten. Das verwendete MSI-Logo ist eine eingetragene Marke von Micro-Star Int’l Co., Ltd. Marken und Namen von Dritten sind das Eigentum ihrer jeweiligen Inhaber. Es wird keine Zusicherung bezüglich der Richtigkeit oder Vollständigkeit ausgedrückt oder... -
Seite 6: Sicherheitshinweise
∙ Platzieren Sie das Netzkabel so, dass niemand darauf tritt. Platzieren Sie nichts auf dem Netzkabel. ∙ Wenn dieses Produkt mit einem Netzteil kommt, verwenden Sie nur ein für die Verwendung mit diesem Produkt genehmigtes von MSI bereitgestelltes Netzteil. Batterien/Akkus Bitte treffen Sie spezielle Vorkehrungen, wenn dieses Produkt mit einer Batterie/ einem Akku kommt. -
Seite 7: Konditionaler Garantieservice
Verfügbare Hardware-Features können im Rahmen einer Aufrüstung, Reparatur oder Auswechslung von MSI oder einem autorisierten Serviceanbieter angeboten werden. MSI bietet Kunden Ersatzteile, Produktreparatur und Services für 3 Jahre ab dem Verkaufsdatum für alle EPEAT-registrierten Produkte. Schäden durch eine nicht von MSI autorisierte Reparatur von Produkten oder die Verwendung von modifizierten oder von nicht von MSI autorisierten Teilen oder Komponenten wird nicht durch die eingeschränkte Garantievereinbarung von MSI... -
Seite 8: Öffentlich Verfügbare Serviceinformationen
Öffentlich verfügbare Serviceinformationen Serviceinformationen Abschnitt Komponenten und Zubehör Demontageanweisungen einschließlich der des Produktes Identifizierung benötigter Werkzeuge. Empfohlene Werkzeuge Komponenten und Zubehör Explosionsdarstellung von Komponenten. des Produktes Aufrüstbarkeit und Liste der Ersatzteile, einschließlich vom Hersteller Reparierbarkeit des zugelassener Ersatzteile und deren Erwerb. Produktes Systemdiagnose Wartungsverfahren oder Leitfaden zur... -
Seite 9: Demontage Und Montage
Demontage und Montage... -
Seite 10: Komponenten Und Zubehör Des Produktes
Komponenten und Zubehör des Produktes ⚠ Wichtig MSI bietet die nachstehende Liste an Komponenten für die erworbene Systemkonfiguration für einen Zeitraum von 2 Jahren nach Einstellung des Produktes zur Verlängerung der Betriebslebensdauer dieses Produktes. Weitere Services können Sie durch Kontaktaufnahme mit dem Online-Kundendienst von MSI Anspruch nehmen. -
Seite 11: Aufrüstbarkeit Und Reparierbarkeit Des Produktes
Aufrüstbarkeit und Reparierbarkeit des Produktes Mit handelsüblichen Werkzeugen aufrüstbare, reparierbare und austauschbare Hardware-Merkmale sowie eine Auflistung von Ersatzteilen nach Produkten erhalten Online-Kundendienst von MSI Sie durch Kontaktaufnahme mit dem Spezifischen Einzelheiten zu Methoden der Auswechslung oder Aufrüstung finden Sie Hyperlinks... -
Seite 12: Empfohlene Werkzeuge
Empfohlene Werkzeuge Die folgenden Werkzeuge könnten bei der Demontage und Montage erforderlich sein. • Kreuzschraubendreher • Schlitzschraubendreher • Pinzette • Hebelwerkzeug (optional) • Nadelzange • Diagonale Zange • Heißluftpistole (optional) • Antistatik-Handschuhe • Antistatik-Handschlaufe (optional) • Antistatik-Matte mit Schutzleiter (optional) Schraubenliste Bitte beachten Sie die nachstehende Schraubenliste bei Demontage und Montage des Computers. -
Seite 13: Demontage Vorbereiten
Komponenten EOL-Anweisungen Demontage vorbereiten 1. Schalten Sie den PC aus. 2. Trennen Sie das Netzkabel von der Steckdose. 3. Trennen Sie das Netzkabel vom PC. ⚠ Wichtig Trennen Sie sämtliche Stromquellen und stellen Sie den PC auf einen flachen ∙ Untergrund, bevor Sie mit der Montage/Demontage beginnen. -
Seite 14: Untere Halterung
Untere Halterung Untere Halterung demontieren 1. Stellen den Computer auf einen stabilen Untergrund. Lokalisieren Sie den ❶ K-Steckplatz-Stopfen und entfernen Sie ihn mit Ihrer Fingerspitze. 2. Drehen Sie den Computer um. Lokalisieren und entfernen Sie die ❷ ❸ Schrauben , die die untere Halterung sichern, mit einem ❸... -
Seite 15: Untere Halterung Montieren
Komponenten EOL-Anweisungen Untere Halterung montieren ❶ 1. Platzieren Sie die untere Halterung auf den Computer, sodass die Schraubenlöcher ausgerichtet sind. ❷ 2. Ziehen Sie die Schrauben mit einem Kreuzschraubendreher fest. Dadurch ❶ wird die untere Halterung an Ort und Stelle gesichert. ❸... -
Seite 16: Externes Netzschalterkabel (Optional)
Externes Netzschalterkabel (optional) Externes Netzschalterkabel demontieren ❶ 1. Greifen Sie den Anschlussteil des externen Netzschalterkabels und trennen Sie es vom Computer. -
Seite 17: Externes Netzschalterkabel Montieren
Komponenten EOL-Anweisungen Externes Netzschalterkabel montieren ❶ 1. Lokalisieren und entfernen Sie das externe Netzschaltergehäuse mit der Nadelzange. ❷ 2. Greifen Sie den Anschlussteil des externen Netzschalterkabels schließen Sie es an den Computer an. -
Seite 18: Festplatte (Optional)
Festplatte (optional) Festplatte demontieren ❶ 1. Trennen Sie das SATA-Kabel von der Hauptplatine. ❷ 2. Lokalisieren und entfernen Sie die Festplattenschrauben mit einem ❸ Kreuzschraubendreher. Dadurch wird die Festplatte gelöst. -
Seite 19: Festplatte Montieren
Komponenten EOL-Anweisungen Festplatte montieren ❶ ❷ 1. Platzieren Sie die Festplatte auf der Innenseite der unteren Halterung wobei die Schraubenlöcher ausgerichtet sind. ❶ ❸ 2. Drücken Sie die Festplatte zum Lösen der Lochstopfen nach unten. 3. Drehen Sie die Festplatte und die untere Halterung um. Ziehen Sie ❹... -
Seite 20: Solid-State-Drive
Solid-State-Drive Solid-State-Drive demontieren ❶ 1. Entfernen Sie die Schrauben , die Solid-State-Drive und Kühlkörper sichern, mit einem Kreuzschraubendreher. ❷ 2. Entfernen Sie Solid-State-Drive und Kühlkörper aus dem M.2-Steckplatz. -
Seite 21: Solid-State-Drive Montieren
Komponenten EOL-Anweisungen Solid-State-Drive montieren 1. Richten Sie die Kerbe am Solid-State-Drive am Riegel am M.2-Steckplatz aus. ❶ 2. Schieben Sie das Solid-State-Drive in den M.2-Steckplatz. ❷ 3. Richten Sie den Kühlkörper an der Solid-State-Drive aus und bringen Sie ihn ❸ 4. -
Seite 22: Drahtloskarte
Drahtloskarte Drahtloskarte demontieren 1. Befolgen Sie zum Entfernen der SSD und zum Freilegen der darunter Solid-State-Drive demontieren befindlichen Drahtloskarte die Schritte unter ❶ 2. Lokalisieren und entfernen Sie die Schraube , die die Drahtloskarte mit einem Kreuzschraubendreher sichert. ❷ 3. Entfernen Sie die Drahtloskarte aus dem Kartensteckplatz. -
Seite 23: Drahtloskarte Montieren
Komponenten EOL-Anweisungen Drahtloskarte montieren ❶ 1. Schließen Sie die Antennenkabel an die Drahtloskarte an. Stellen Sie sicher, dass das schwarze Antennenkabel an MAIN und das graue Antennenkabel an AUX angeschlossen ist. ❷ 2. Bringen Sie die Drahtloskartenklemme wieder an und sichern Sie sie an der Drahtloskarte. -
Seite 24: Knopfzelle
Knopfzelle ⚠ Wichtig Explosionsgefahr, wenn Batterien/Akkus fehlerhaft ersetzt werden. Ersetzen Sie ihn ∙ nur durch den gleichen oder einen äquivalenten Typ entsprechend der Empfehlung des Herstellers. Entsorgen Sie Batterien/Akkus nicht in Feuer oder einem heißen Ofen oder durch ∙ mechanisches Zerkleinern oder Zerteilen. Andernfalls kann dies zu Explosionen führen. -
Seite 25: Knopfzelle Einsetzen
Komponenten EOL-Anweisungen Knopfzelle einsetzen ❶ 1. Setzen Sie die Knopfzelle wieder ein und sichern Sie sie mit ihrem Klebeband darunter. ❷ 2. Schließen Sie das Knopfzellenkabel... -
Seite 26: Arbeitsspeichermodul
Arbeitsspeichermodul Arbeitsspeichermodul demontieren ❶ 1. Biegen Sie die Steckplatzklemmen am Arbeitsspeichermodul-Steckplatz auseinander, bis das Arbeitsspeichermodul herausspringt. ❷ 2. Entfernen Sie das Arbeitsspeichermodul aus dem Steckplatz. ❷ 3. Wiederholen Sie die Schritte, wenn es weitere Arbeitsspeichermodule gibt. -
Seite 27: Arbeitsspeichermodul Montieren
Komponenten EOL-Anweisungen Arbeitsspeichermodul montieren 1. Richten Sie die Kerbe am Arbeitsspeichermodul am Key am Steckplatz aus und ❶ setzen Sie das Arbeitsspeichermodul in den Steckplatz ein. 2. Drücken sie das Arbeitsspeichermodul sanft nach unten, bis die ❷ Steckplatzklemmen hörbar einrasten und das Arbeitsspeichermodul verriegeln. -
Seite 28: Hauptplatine
Hauptplatine Hauptplatine demontieren ❶ 1. Lokalisieren und entfernen Sie das externe Netzschaltergehäuse mit der Nadelzange. ❷ 2. Drehen Sie den Computer um und ziehen Sie die Hauptplatine von der ❸ oberen Abdeckung... -
Seite 29: Hauptplatine Montieren
Komponenten EOL-Anweisungen Hauptplatine montieren ❶ ❷ 1. Prüfen Sie die Hauptplatine und die obere Halterung auf richtige ❸ Ausrichtung von Montage und Schraubenlöchern ❶ ❹ 2. Platzieren Sie die Hauptplatine in der oberen Abdeckung und drücken Sie sie zum Befestigen der Hauptplatine sanft nach unten. ❺... -
Seite 31: Lüfter Und Kühlkörper
Komponenten EOL-Anweisungen Lüfter und Kühlkörper Lüfter und Kühlkörper demontieren ❶ 1. Trennen Sie das Lüfterkabel von der Hauptplatine. ❷ 2. Entfernen Sie die Schrauben , die den Lüfter sichern, mit einem Kreuzschraubendreher. ❸ 3. Heben Sie den Lüfter und sein Kabel von der Hauptplatine ab. ❹... -
Seite 32: Lüfter Und Kühlkörper Montieren
Lüfter und Kühlkörper montieren 1. Tragen Sie eine geeignete Menge Wärmeleitpaste direkt auf die Mitte der CPU auf. ❶ 2. Platzieren Sie den Kühlkörper auf der CPU, sodass die Schraubenlöcher ausgerichtet sind. ❷ anbringen und mit 3. Sichern Sie den Kühlkörper, indem Sie die Schrauben einem Kreuzschraubendreher festziehen. -
Seite 33: Tpm-Modul
Komponenten EOL-Anweisungen TPM-Modul TPM-Modul demontieren ❶ 1. Lokalisieren und trennen Sie das TPM-Modulkabel ❷ 2. Greifen Sie mit Ihren Fingern den Rand des TPM-Moduls und ziehen Sie es sanft von der Hauptplatine ab. -
Seite 34: Tpm-Modul Montieren
TPM-Modul montieren ❶ 1. Platzieren Sie das TPM-Modul an der Hauptplatine und sichern Sie das Modul mit seinem Klebeband darunter. ❷ 2. Schließen Sie das TPM-Modulkabel... -
Seite 35: Obere Halterung
Komponenten EOL-Anweisungen Obere Halterung Obere Halterung demontieren ❶ ❷ 1. Lösen Sie die obere Halterung , indem Sie die Schrauben , die die obere ❸ Halterung sichern, und die Schrauben , die die Ein-/Austaste sichern, mit einem Kreuzschraubendreher entfernen. ❶ ❹... -
Seite 36: Obere Halterung Montieren
Obere Halterung montieren ❶ 1. Setzen Sie die obere Halterung mit ausgerichteten Schraubenlöchern in die ❷ obere Abdeckung ein. ❶ 2. Sichern Sie die obere Halterung zur Festziehen der Schrauben der ❸ ❹ oberen Halterung und der Schrauben der Ein-/Austaste mit einem Kreuzschraubendreher. -
Seite 37: Nach Wartung Einschalten
2. Stecken Sie das Netzkabel in die Steckdose. 3. Schalten Sie den PC ein. ⚠ Wichtig Verwenden Sie das für die Verwendung mit diesem PC zugelassene von MSI ∙ bereitgestellte Netzteil. Falls das Netzkabel über einen 3-poligen Stecker verfügt, dürfen Sie den ∙... -
Seite 38: Problemlösung
Ihrem Systemlaufwerk auf anderen Speichergeräten. System mit der F3-Schnelltaste wiederherstellen 1. Starten Sie den PC neu. 2. Drücken Sie die F3-Schnelltaste an der Tastatur schnell, sobald die MSI- Begrüßung am Display erscheint. 3. Wählen Sie am Bildschirm [Eine Option wählen] die Option [Problemlösung]. -
Seite 39: Recycling-Richtlinien
Komponenten EOL-Anweisungen Recycling-Richtlinien Entsprechend unserer Verpflichtung zum Umweltschutz ist dieses Produkt zur Verbesserung der Kunststoff-Recycling-Qualität mit separaten Kunststoffkomponenten verstehen. Wir bitten Sie freundlich, die recyclingfähigen Kunststoffkomponenten dieses Produktes verantwortungsbewusst zu recyceln, sobald sie das Ende ihrer Lebensdauer erreichen. Befolgen Sie die nachstehenden Anweisungen zur Vorbereitung der Kunststoffteile für das Recycling, indem Sie nicht recyclingfähige Materialien entfernen. -
Seite 40: Obere Abdeckung
Obere Abdeckung Obere Halterung demontieren 1. Befolgen Sie die Schritte unter zum Trennen von oberer Abdeckung und oberer Halterung. ❶ 2. Lokalisieren und entfernen Sie die EMV-Dichtung von der oberen Abdeckung. ❷ 3. Entfernen Sie mit der diagonalen Zange alle Schraubendome Kupferstiften. -
Seite 41: Externes Netzteil
Komponenten EOL-Anweisungen Externes Netzteil 1. Schneiden Sie mit einer diagonalen Zange das Gleichspannungskabel des ❶ externen Netzteils ❷ 2. Erhitzen Sie mit der Heißluftpistole den Bereich zwischen des oberen ❸ ❹ und unteren Gehäuses des Netzteils und verwenden Sie dann einen Schlitzschraubendreher zum Trennen der Gehäuse. -
Seite 42: Anweisungen Zum Lebensende Des Produktes
Anweisungen zum Lebensende des Produktes ⚠ Wichtig MSI-Umweltinformationen Informationen zu MSIs Umweltinitiativen, Politik, Programmen und Zielen finden Sie in der Umweltschutzrichtlinie Zweck Diese Informationen bieten Recycling-Unternehmen Leitfäden über das Vorhandensein von Materialien und Komponenten auf Produktebene, wie von der EU- WEEE- und Änderungsrichtlinie vorgeschrieben. -
Seite 43: Produktrücknahmedienst
, wenn Sie mehr über das Recycling des Produktes am Ende seines Lebens erfahren möchten. 3. Auf der Website finden Sie einen MSI-Recyclingstandort in Ihrer Nähe. 4. Wenden Sie sich per Telefon oder E-Mail zur Planung Ihrer Abholung an den designierten Recycling-Standort. Die Kunden sind für die Versand- und... -
Seite 45: Msi Center Verwenden
MSI Center verwenden... -
Seite 46: Anmelden Und Registrieren
Anmelden und registrieren Vor Verwendung von MSI Center sollten Sie Ihr eigenes Konto erstellen und Ihr MSI- Produkt registrieren. Dadurch erhalten Sie alle Vorteilen von MSI Center auf einmal. Ein Konto erstellen 1. Stellen Sie sicher, dass die Internetverbindung richtig funktioniert. -
Seite 47: Produktregistrierung
Produktregistrierung Sobald ein persönliches Konto erstellt wurde, können Sie sich anmelden und mit der Registrierung Ihrer Produkte beginnen. 1. MSI Center erkennt Ihre MSI-Geräte automatisch. Klicken Sie auf [Produktregistrierung] und befolgen Sie die Bildschirmanweisungen zum Abschließen der Registrierung. 2. Registrieren Sie weiteres mit Ihrem System verbundenes MSI-Multimedia- Zubehör, indem Sie auf [Neues Produkt hinzufügen] klicken und die... -
Seite 48: Feature-Sets
Feature-Sets Nutzer können MSI-exklusive Features in Feature-Sets herunterladen, aktualisieren oder deinstallieren. 1. Klicken Sie rechts oben auf das Symbol [Feature-Sets]. 2. Installieren oder deinstallieren Sie MSI-Features zur Erfüllung Ihrer persönlichen Anforderungen. -
Seite 49: Hardware-Überwachung
Hardware-Überwachung Hardware-Überwachung liefert den Echtzeit-Status von CPU, GPU, Arbeitsspeicher, Lüftern usw. Klicken Sie zum Freigeben von Systemarbeitsspeicher, der nicht länger benötigt wird, auf [Arbeitsspeicher freigeben]. -
Seite 50: Features
Features [Features] variiert je nach Features, die Nutzer über [Feature-Sets] installiert haben. -
Seite 51: Systemdiagnose
∙ Klicken Sie zur Bereinigung des Speichers auf [Datenträger bereinigen], wählen Sie das Laufwerk, das Sie bereinigen möchten, aus dem Auswahlmenü, und befolgen Sie die Bildschirmanweisungen zur Bereinigung des Speichers. ∙ Geben Sie Arbeitsspeicher frei, indem Sie [Arbeitsspeicher freigeben] anklicken und MSI Center gibt sofort nicht länger benötigten Arbeitsspeicher frei. -
Seite 52: Support
Support Der Support bietet verschiedene Kundendienst-Kanäle zur Erfüllung der Anforderungen aller Nutzer. Live-Aktualisierung Live-Aktualisierung Nutzer sollten für neueste MSI- oder Drittanbieter-Dienstprogramme zur Aktualisierung unter [Live-Aktualisierung] auf [Suche] klicken. -
Seite 53: Systeminformationen
Microsoft-App Bei erstmaliger Verwendung dieser Funktion ist die Analyse des Systems mit Live- Aktualisierung ein Muss. 1. Klicken Sie unter [Live-Aktualisierung] auf [Suche]. 2. Klicken Sie auf [Microsoft-App]. Eine Liste kompatibler Anwendungen im Microsoft Store wird angezeigt. 3. Wählen Sie eine gewünschte Anwendung und befolgen Sie die Bildschirmanweisungen zum Installieren der Anwendung. -
Seite 54: Service
• [MSI-Forum]: Leitet Nutzer für Diskussionen mit weltweiten Nutzern zum weltweiten MSI-Forum. • [Anleitungskanal]: Führt Nutzer zum MSI-Anleitungskanal, wo sie Anleitungen, Tipps und Tricks finden, mit denen sie mehr aus ihren MSI-Produkten herausholen können. Kontakt Nutzer können MSI über die folgenden Kanäle kontaktieren. - Seite 55 Problemlösung • [Kundendienst]: Bietet Anweisungen zu Reparatur, Garantie und anderen Kundendiensten. • [Kundendienstartikel]: Bietet Empfehlungen zur Lösung von Problemen mit Ihren MSI-Produkten. Falls weitere Unterstützung benötigt wird, klicken Sie für MSI-Online-Dienst und -Support auf [Mehr].
