MONTERINGSANVISNING

Tekniska data RMZ
Inspänning: 230 V AC +10%/-15%
120 mA/28 VA / 50 Hz
Utspänning: 24 V DC /460 mA / 11 W
Kapslingsklass: IP 30
Skyddsklass: II
Rökdetektor: 24 V DC/50 mA
Temperatur: -20°C/+60°C
• Arbete på elektriska anläggningar får endast
utföras av utbildade elektriker.
• Kontrollera att spänningen till strömförsörjningen
(230 VAC) är frånslagen.
• I matningskretsen måste en automatsäkring 10A
finnas. Denna fungerar samtidigt som frånskiljare
för att göra RMZ spänningslös.
• Nätkabeln måste vara ordentligt dragavlastad före
RMZ.
• Nätkabelns area (NYM) får vara max 1,5 mm
Skyddsjorden används inte elektriskt. Plinten (PE)
skall emellertid användas om skyddsjord finns.
• Rökdetektorcentralen RMZ får bara monteras di
rekt över dörröppningen och bara användas fast
monterad på vägg.
• Rökdetektorer för uppställningsanläggningar får
inte styra andra larmsystem (t ex överföringssystem
för brandlarm).
• Om larmmodulen används som option, skall
förbindningskabeln till rökdetektorn ledas in
genom mätkammaren så att röken inte hindras att
tränga in.
➀ Rökdetektorcentral
➁ Elektromagnetisk uppställningsanordning
➂ Rökdetektor
➃ DORMA HT - Manuell utlösningsknapp för
uppställningsanordningar (option) - krävs för
fasthållningsmagneter och frilöpande
dörrstängare. Denna får inte döljas av den
uppställda dörren.
1 ) 1 ) 1 ) 1 ) 1 ) Riktlinjer för uppställningsanordningar från Deutsches Institut für Bautechnik,
Berlin
RMZ
2 .
☞
1)
☞
1 ) 1 ) 1 ) 1 ) 1 )
a Montera karmdetektorn RMZ, om takets undre yta på
en eller på båda sidor av dörren ligger mindre än 1 m
över karmöverstyckets underkant.
För tillhörande inkopplingsanvsningar, se separat
blad.
b Om takets undre yta på en eller på båda sidor av dör-
ren ligger mindre än 1 m över karmöverstyckets
underkant, skall förutom karmdetektor även två
takdetektorer anbringas.
För tillhörande inkopplingsanvsningar, se separat
blad.
1
Rökdetektorcentralen RMZ monteras omedelbart
(min. 10 mm) över dörröppningen. Det lodräta
avståndet över övre karmens underkant får vara max
0,1 m.
Markera och borra upp fästpunkter och erforderliga
kabelgenomföringar för matningsledningen 230 V,
uppställningsanordningen, takdetektorn och den
manuella knappen.
Förlägg tillhörande kablar
2 För att garantera skyddsklass II
skall 230 V-kabeln förläggas dubbelisolerad fram till
anslutningsplinten.
Avisolera kabeln.
Bryt loss anvisningen för kabelgenomföring.
Stick på ändkåpor och skruva dit
rökdetektorcentralen.
3

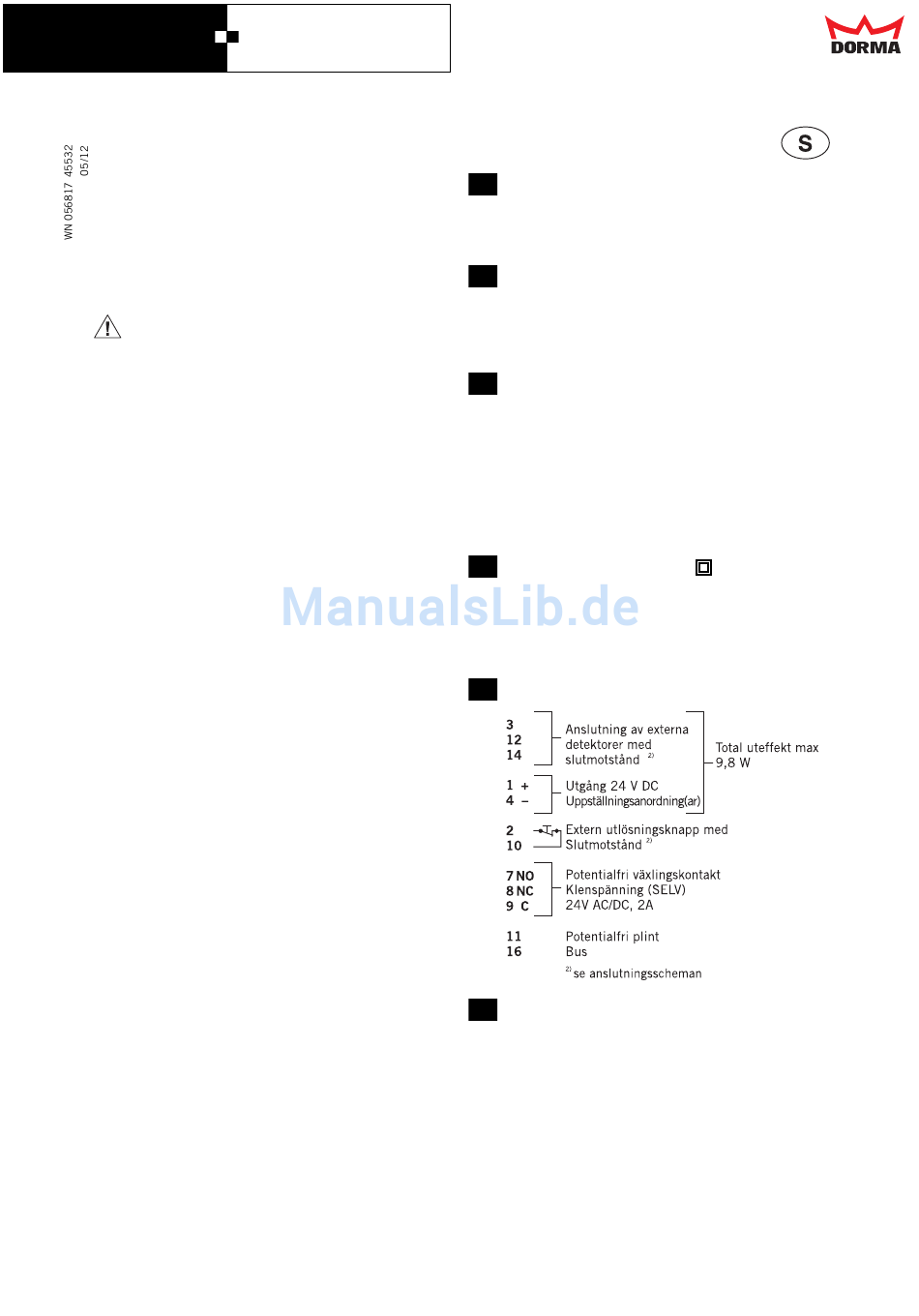

Plintbeläggning
4
Anslut uppställningsanordning(ar).
Anslut eventuellt befintliga takdetektorer och/eller
manuell knapp - se kopplingsritningar.
Se till att rätt slutmotstånd kopplas in!
Sätt in och anslut en RS-larmmodul (option).
En larmmodul kan inte användas, om reläkontakterna
7,8,9 redan är upptagna.
Anslut kabeln för strömförsörjning.
Stäng till och skruva fast beröringsskyddet.
☞
1) 1) 1) 1) 1)
☞
1) 1) 1) 1) 1)
(skyddsisolering),
