DORMA
DORMA
MONTERINGSVEILEDNING
Tekniske data RMZ
Inngang:
Utgang:
Beskyttelsestype:
Beskyttelsesklasse:
Røykbryter:
Temperatur:
• Arbeid med elektriske anlegg skal kun utføres av
autorisert fagpersonell.
• Kontroller at strømtilførselen (230V) er koblet fra.
• På tilførselskretsen må det finnes en
automatsikring på 10 Amp. Denne tjener samtidig
som brytermekanisme for å koble fra strømmen fra
RMZ.
• Som avlastning for strekk må nettledningen til RMZ
være tilstrekkelig godt festet.
• Tverrsnittet på nettledningen (NYM) kan utgjøre
maks 1,5 mm
Men klemmen (PE) er tilgjengelig til bruk for
jordingskabel.
• Røykvarslersentralen RMZ skal kun brukes som
overkarmmelder, og kun være i drift når den er
fastmontert på veggen.
• Fastmontert brannmelder skal ikke rettes mot
andre alarminnretninger (f.eks.
overføringsinnretninger for brannvarsling).
• Dersom alarmmodulen eventuelt benyttes, skal
forbindelseskabelen til røykbryteren føres over
målekammeret for å unngå at røykinntrengingen
forhindres.
➀ Røykvarslersentral
➁ Elektromagnetisk festeanordning
➂ Røykvarsler
➃ DORMA HT - Manuell utløserbryter for
festeanordninger (valgfri) - nødvendig ved
stoppmagneter og slagdørlukkere.
Disse må ikke tildekkes når døren er lukket.
1 ) 1 ) 1 ) 1 ) 1 ) Retningslinjer for festeanlegg, Tysk institutt for byggeteknikk, Berlin.
RMZ
230 V AC +10%/-15%
120 mA/28 VA / 50 Hz
24 V DC /460 mA / 11 W
IP 30
II
24 V DC/50 mA
-20°C/+60°C
2 . Jordingskabel brukes ikke til strøm.
☞
☞
a Montering av RMZ karmmelder når underkant av tak
på en eller begge sider av døren er lavere enn 1 m
over underkanten av overkarmen.
Se eget ark for tilsvarende koblingsskjema.
b Dersom avstand fra tak til overkant dør er mer enn 1
m over underkanten av overkarmen, må det monteres
to røykmeldere i taket, i tillegg til karmmelderen.
Se eget ark for tilsvarende koblingsskjema.
1
Røykvarslersentral RMZ skal monteres rett over
døråpningen (min. 10 mm maks 100 mm).
Festepunkter og nødvendig kabelføring for 230 V
ledning, festeanordning, takmelder og manuell taster
tegnes og bores etter sjablon.
Trekk kabel tilsvarende.
2
For å overholde bestemmelser i beskyttelsesklasse II
(beskyttelsesisolering), er 230 V ledningen dobbelt
isolert helt fram til tilslutningsklemme.
Avisoler kabel.
Lag åpning for kabelføring.
Sett på endekappe og skru fast røykvarslersentralen.
3

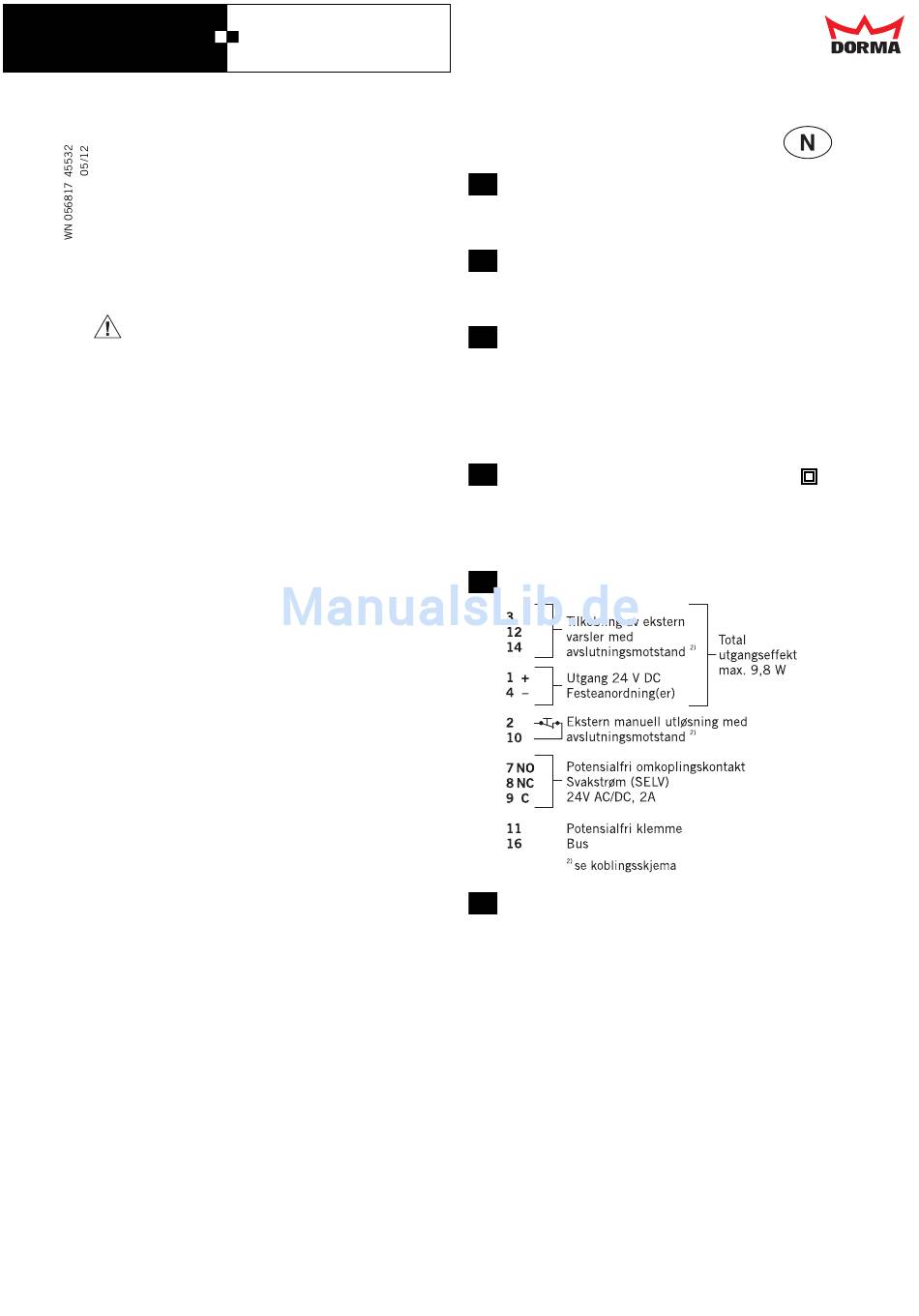

Koblingspunkter
1)
1 ) 1 ) 1 ) 1 ) 1 )
4 Klem på festeanordningen(e).
Koble til eventuell takmelder og/eller manuell taster -
se koblingsskjema.
Vær oppmerksom på avslutningsmotstand!
Sett inn RS-Alarmmodul (Valgritt) og klem til.
Alarmmodulen kan ikke brukes når releekontaktene
7,8,9 allerede er opptatt.
Klem fast kabel for strømtilførsel.
Lukk berøringsvern og skru til.
☞
1) 1) 1) 1) 1)
☞
1) 1) 1) 1) 1)
