NOTICE DE MONTAGE

Caractéristiques techniques RMZ
Entrée:
Sortie:
Indice de protection:
Classe de protection:
Détecteur de fumée:
Température:
• Seuls les techniciens qualifiés sont autorisés à
procéder à des travaux sur les installations
électriques.
• Veiller à ce que l'alimentation électrique (230 V
CA) soit bien hors tension.
• Le circuit d'alimentation doit être équipé d'un
coupe-circuit automatique 10A/B. Ce dernier sert
simultanément de disjoncteur permettant la mise
hors tension de la RMZ.
• La ligne d'alimentation en amont de la RMZ doit
être suffisamment solide pour résister aux
décharges de traction.
• La section transversale de la ligne d'alimentation
(NYM) ne peut dépasser 1,5 mm
protection n'est pas utilisé électriquement. La borne
(PE) doit cependant être utilisée dans le conducteur
de protection existant.
• La centrale incendie RMZ doit être utilisée
exclusivement en tant que détecteur de fumée sur
linteau et ne pourra être mise en service qu'après
avoir été fixée solidement au mur.
• Les détecteurs d'incendie des dispositifs
d'asservissement ne doivent pas déclencher
d'autres dispositifs d'alarme (p. ex. équipements de
transmission pour alerte incendie).
• Dans l'hypothèse où un module d'alarme est mis en
œuvre en option, le câble de raccordement au
détecteur de fumée doit être passé au-dessus de la
chambre à fumée pour ne pas empêcher la fumée
de pénétrer.
➀ Centrale incendie
➁ Dispositif d'asservissement électromagnétique
➂ Détecteur de fumée
➃ DORMA HT - Déclencheur manuel pour dispositifs
d'asservissement électromagnétiques (en option)
- nécessaire pour les ventouses magnétiques et
les fermes-portes à glissière débrayable. Le
déclencheur ne doit en aucun cas être masqué
par la porte asservie.
1 ) 1 ) 1 ) 1 ) 1 ) Normes sur les dispositifs d'asservissement de l'Institut allemand pour la
technique de bâtiment de Berlin
RMZ
230 V AC +10%/-15%
120 mA/28 VA / 50 Hz
24 V DC /460 mA / 11 W
IP 30
II
24 V DC/50 mA
-20°C/+60°C
2 . Le conducteur de
☞
1)
☞
1) 1) 1) 1) 1)
a Montage du détecteur de fumée sur linteau RMZ,
lorsque le plafond se trouve à moins d'1 mètre au-
dessus du bord inférieur du linteau, de l'un ou des
☞
deux côtés de la porte.
Pour les schémas de branchement correspondants,
voir la fiche séparée.
b Si le plafond se situe à plus de 1 mètre au-dessus du
bord inférieur du linteau, d'un ou des deux côtés de la
porte, deux détecteurs de fumée de plafond devront
être installés en plus du détecteur de fumée sur
☞
linteau.
1) 1) 1) 1) 1)
Pour les schémas de branchement correspondants,
voir la fiche séparée.
1
La centrale incendie RMZ est montée directement
au-dessus de l'ouverture de la porte (min. 10 mm).
La distance verticale au-dessus de la partie
inférieure du linteau ne doit pas dépasser 0,1 mètre
maximum.
Marquer puis percer, selon le gabarit, les points de
fixation et les traversées de câbles nécessaires pour
la ligne d'alimentation de 230 V, le dispositif
d'asservissement, le détecteur de fumée au plafond
et le déclencheur manuel.
Passer les câbles correspondants.
2
Afin de satisfaire aux exigences de la classe de
protection II (double isolation), la ligne
d'alimentation électrique de 230 V doit être
doublement isolée jusqu'aux bornes de raccordement
Dénuder le câble.
Retirer les évidements pour la traversée de câbles.
Poser les embouts et visser la centrale incendie.
3

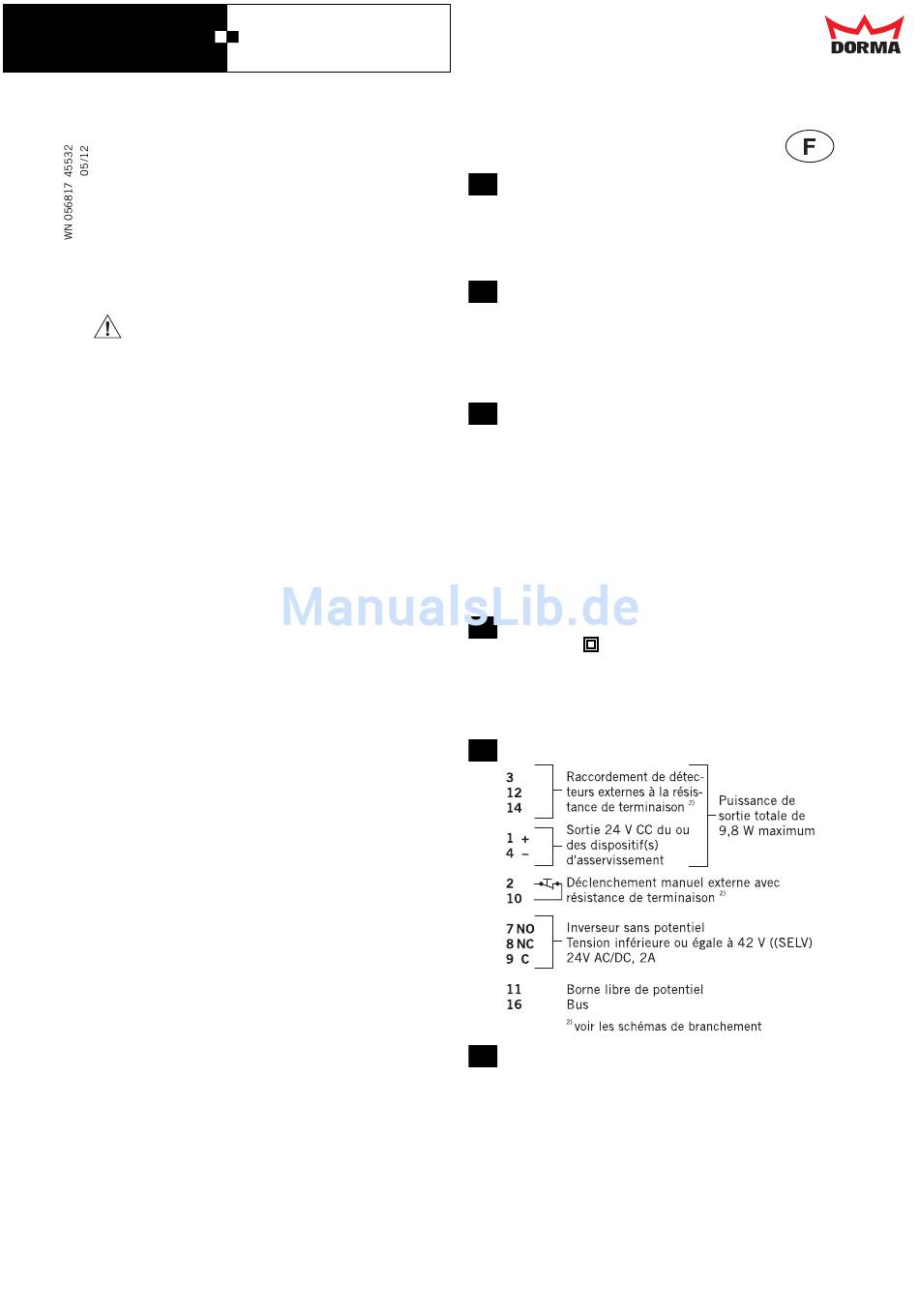

Définition des bornes
4 Brancher le(s) dispositif(s) d'asservissement.
Raccorder les éventuels détecteurs de fumée de
plafond et/ou le déclencheur manuel - voir les
schémas de branchement.
Faites attention aux résistances de terminaison !
Poser et brancher le module d'alarme RS (en option).
Le module d'alarme ne peut être mis en oeuvre
lorsque les contacts du relais 7, 8, 9 sont occupés.
Brancher les câbles d'alimentation électrique.
Fermer et visser la protection contre les contacts
accidentels.
