DORMA
DORMA
ASENNUSOHJE
Tekniset tiedot, RMZ
Liitäntäjännite: 230 V AC +10%/-15%V
120 mA/28 VA / 50 Hz
Käyttöjännite: 24 V DC /460 mA / 11 W
Suojausluokka: IP 30
II-luokan laite
Savukytkin: 24 V DC/50 mA
Lämpötila: -20°C/+60°C
• Sähkölaitteille tehtävät työt on aina jätettävä
pätevän ammattihenkilöstön suoritettaviksi.
• Tarkista, että järjestelmään asennettu virransyöttö
(230 VAC) on katkaistu.
• Virtapiirin on oltava varustettu
automaattisulakkeella 10A/B. Se toimii samalla
myös katkaisulaitteena ja kytkee jännitteen
tarvittaessa pois RMZ-ilmaisimesta.
• Kiinnitä virransyöttökaapeli asianmukaisesti RMZ-
palonilmaisimen vierestä (vedonpoisto), jotta
kaapeliin ei pääse syntymään vetoa.
• Virransyöttökaapelin (NYM) poikkileikkaus saa olla
korkeintaan 1,5 mm
saa käyttää sähkökytkentöihin. Kun järjestelmään
on asennettu suojamaadoitusjohdin, on käytettävä
maadoitusliitintä (PE).
• RMZ-palonilmaisinta saa käyttää ainoastaan
karmiin kiinnitettynä ja kiinteästi asennettuna.
• Aukipitolaitteiden palonilmaisimet eivät saa ohjata
muita hälytyslaitteita (esim. paloilmoitusten
siirtoyksiköitä).
• Jos järjestelmässä käytetään lisävarusteena
hälytysmoduulia, on savukytkimen yhdyskaapeli
vedettävä mittakammion kautta, jotta savun
sisääntunkeutuminen ei estyisi.
➀ Savunilmaisinkeskus
➁ Sähkömekaaninen aukipitolaite
➂ Savunilmaisin
➃ DORMA HT – käsilaukaisupainike aukipitolaitteille
(lisävaruste) – vaaditaan magneettikiinnityksellä
tai vapaatoiminnolla varustettua ovensuljinta
käytettäessä. Avoinna oleva ovi ei saa peittää
painiketta.
Berliinissä sijaitsevan Saksan Rakennustekniikan Instituutin julkaisemat
1 ) 1 ) 1 ) 1 ) 1 )
aukipitolaitteisiin liittyvät normit
RMZ
2 . Suojamaadoitusjohdinta ei
☞
1)
☞
1) 1) 1) 1) 1)
a Karmiin kiinnitettävä RMZ-ilmaisin asennetaan, jos
katto on vähemmän kuin 1 metrin karmin alareunan
yläpuolella oven toisella tai molemmilla
☞
puolilla. 1) 1) 1) 1) 1)
Vastaavat liitäntäkaaviot löytyvät erillisestä
lehtisestä.
b Jos katto on toisella tai molemmilla puolilla ovea
enemmän kuin 1 metrin karmin alareunan yläpuolella,
on karmiin kiinnitettävän RMZ-ilmaisimen lisäksi
asennettava myös kaksi kattoon kiinnitettävää
☞
ilmaisinta.
1) 1) 1) 1) 1)
Vastaavat liitäntäkaaviot löytyvät erillisestä
lehtisestä.
1 RMZ-savunilmaisin asennetaan välittömästi oviaukon
yläpuolelle (väh. 10 mm). Pystysuora etäisyys
ilmaisimen ja karmin alareunan välillä saa olla
korkeintaan 0,1 m.
Kiinnityspisteet ja tarvittavat kaapeleiden läpiviennit
230 V:n syöttöjohdolle, aukipitolaitteelle, kattoon
asennettavalle ilmaisimelle ja käsipainikkeelle
merkitään mallineen avulla ja porataan.
Tarvittavat johdot vedetään.
2 Jotta II-luokan suojauksen
vaatimukset täyttyisivät, on 230 V -syöttöjohdon
oltava kaksoiseristetty liittimeen saakka.
Poista eristettä johdosta.
Puhkaise johdon läpiviennin aukko.
Aseta päätykappaleet paikalleen ja ruuvaa
palonilmaisin paikalleen.
3

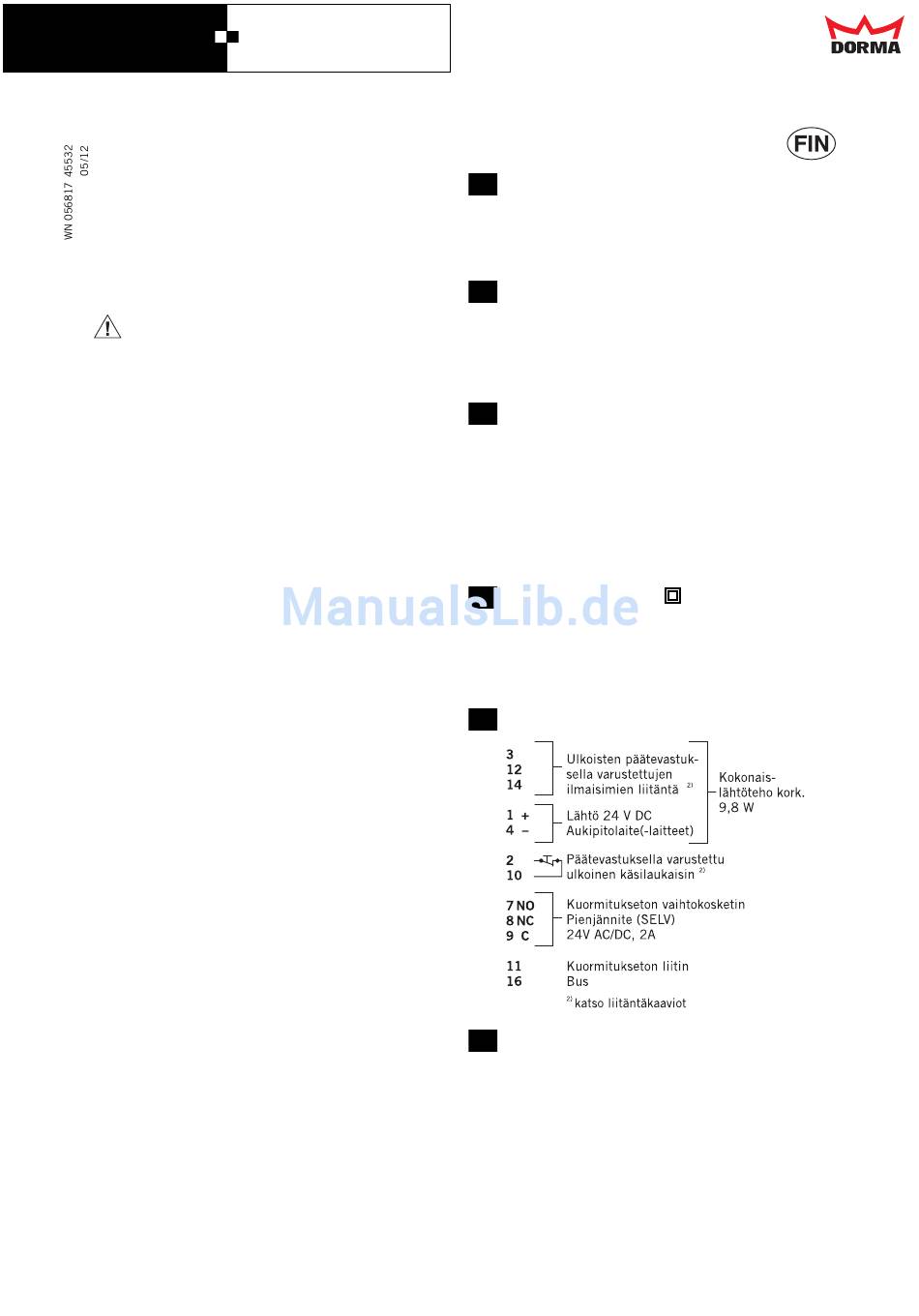

Liitännät
4 Kytke aukipitolaite(-laitteet).
Liitä mahdolliset kattoon kiinnitettävät ilmaisimet ja/
tai käsipainike – katso liitäntäkaaviot.
Huomioi päätevastukset!
Asenna hälytysmoduuli (lisävaruste) ja kytke se.
Hälytysmoduulia ei voi käyttää, jos relekontaktit 7, 8,
9 ovat jo varattuja.
Kytke virransyöttöjohto.
Sulje kosketussuoja ja ruuvaa kiinni.
(suojaeristys)
