- Seite 1 Serviceanleitung Thermistor mit Heizperle für RF100 Best.-Nr. 1538778 Seite 2 - 11 Replacement instructions Thermistor with heater for RF100 Item No. 1538778 Page 12 - 21...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................3 Symbol-Erklärung ..............................3 Bestimmungsgemäße Verwendung ........................4 Lieferumfang ................................4 Sicherheitshinweise .............................4 Einzelteile ................................6 Thermistor mit Heizperle wechseln ........................6 8. Pflege und Reinigung ............................11 Entsorgung ................................ 11 10. Technische Daten .............................. 11... -
Seite 3: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Serviceanleitung beachten! Diese Serviceanleitung gehört zu diesem Produkt. -
Seite 4: Bestimmungsgemäße Verwendung
3. Bestimmungsgemäße Verwendung Diese Komponente ersetzt den Thermistor mit Heizperle, der im 3D Drucker RF100 (Best.-Nr. 1507428) installiert ist. Tauschen Sie den Thermistor aus, wenn er beschädigt ist. Aus Sicherheitsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. - Seite 5 • Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt: - sichtbare Schäden aufweist, - nicht mehr ordnungsgemäß funktioniert, - über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder - erheblichen Transportbelastungen ausgesetzt wurde.
-
Seite 6: Einzelteile

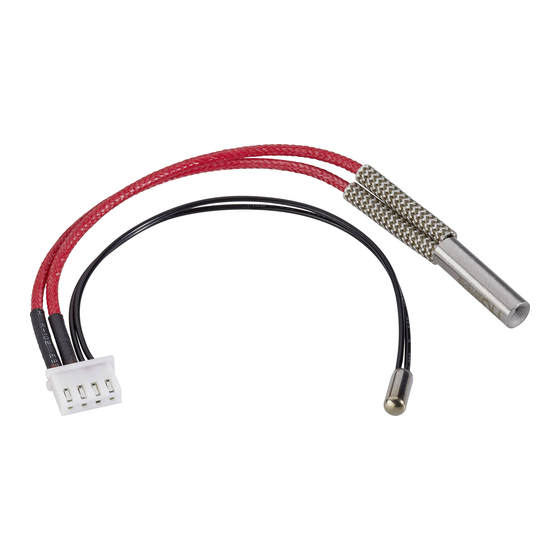

6. Einzelteile 1 Thermistor 3 Kabel 2 Heizperle 4 Steckverbinder 7. Thermistor mit Heizperle wechseln Verbrennungsgefahr! Berühren Sie die heiße Düse nicht. Schalten Sie den 3D Drucker aus und trennen Sie ihn von der Steckdose. Lassen Sie den 3D Drucker und die Düse auf Raumtemperatur abkühlen, bevor Sie den Thermistor auswechseln. 1,5 mm Innensechskantschlüssel im Lieferumfang enthalten Benötigtes Werkzeug 2 / 2,5 mm Innensechskantschlüssel im Lieferumfang der Best.-Nr. - Seite 7 • Lösen und enfternen Sie die Schraube an der • Lösen und entfernen Sie die Schraube an der Seite Vorderseite der Schutzabdeckung. der Schutzabdeckung. • Lösen Sie die Schraube an der Seite des Heizkörpers. • Nehmen Sie die Schutzabdeckung vorsichtig ab. •...
- Seite 8 • Ziehen Sie das Führungsrohr mit der Düsenaufnahme • Lösen und entfernen Sie die Madenschraube an der vorsichtig aus dem Extruder in Pfeilrichtung. Seite des Heizkörpers. • Ziehen Sie den Thermistor und die Heizperle vorsichtig • Lösen und entfernen Sie die beiden Madenschrauben aus der Düsenaufnahme.
- Seite 9 • Setzen Sie die Heizperle (2) in die kleine Öfffnung der • Setzen Sie den neuen Thermistor (1) in die große Düsenaufnahme ( Öffnung der Düsenaufnahme ( • Setzen Sie die Madenschraube in die Gewindebohrung Achten Sie darauf, dass das Ende des Thermistors und ziehen Sie sie fest ( plan mit der Düsenaufnahme abschließt. • Setzen Sie die Madenschraube in die Gewindebohrung und ziehen Sie sie fest ( •...
- Seite 10 • Befestigen Sie die Halterung mit der Schraube an dem • Sichern Sie die Kabel des Lüfters und des Thermistors Heizkörper. Ziehen Sie die Schraube fest. mit dem Kabelbinder (im Lieferumfang enthalten). • Schneiden Sie mit dem Seitenschneider den Kabelbinderzipfel ab. • Befestigen Sie die Schutzabdeckung mit der Schraube. •...
-
Seite 11: Pflege Und Reinigung
• Legen Sie das Druckbett auf. • Kalibrieren Sie das Druckbett wie gewohnt (siehe RF100 Bedienungsanleitung). 8. Pflege und Reinigung Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Material angegriffen oder gar die Funktion beeinträchtigt werden kann. • Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung. • Verwenden Sie ein trockenes Tuch zur Reinigung des Produkts. 9. Entsorgung Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß... - Seite 12 Table of contents Page Introduction ................................13 Explanation of symbols ............................13 Intended use ..............................14 Delivery content ..............................14 Safety instructions .............................14 Component parts ...............................15 Replace thermistor with heater ..........................16 Cleaning and maintenance ..........................21 Disposal ................................21 10. Technical data ..............................21...
-
Seite 13: Introduction
1. Introduction Dear customer, Thank you for purchasing this product. This product complies with the statutory national and European requirements. To maintain this status and to ensure safe operation, you as the user must observe this hints booklet! This hints booklet is part of this product. It contains important notes on commissioning and handling. Also consider this if you pass on the product to any third party. -
Seite 14: Intended Use
3. Intended use This component replaces the thermistor with heater installed in the 3D printer RF100 (item no. 1507428). Replace the thermistor, if the existing one is damaged. For safety and approval purposes, you must not rebuild and/or modify this product. If you use the product for purposes other than those described above, the product may be damaged. -
Seite 15: Component Parts
