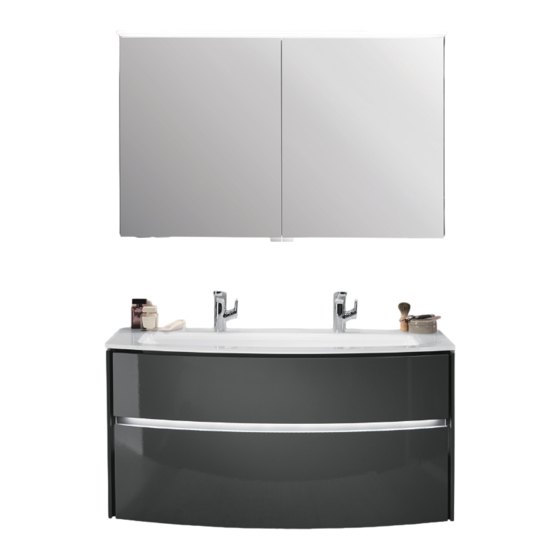

Sanipa Twiga Montageanleitung

Vorschau ausblenden Andere Handbücher für Twiga:

Werbung

Quicklinks

Diese Anleitung herunterladen
Montageanleitung
Twiga
gültig ab 04/2017

Werbung

loading

Verwandte Anleitungen für Sanipa Twiga

Inhaltszusammenfassung für Sanipa Twiga

  • Seite 1 Montageanleitung Twiga gültig ab 04/2017...

  • Seite 2: Wichtige Hinweise

    Wichtige Hinweise • Die Montage der Badmöbel darf nur von autorisierten Fachleuten ausgeführt werden. • Alle elektrischen Installationen müssen unter Berücksichtigung der VDE 0100, Teil 701 und der Schutzbereiche vorgenommen werden. • Überzeugen Sie sich vor dem Bohren, dass keine Kabel oder Rohre in diesem Bereich der Wand liegen! •...

  • Seite 3: Montagereihenfolge

    Montagereihenfolge Montagewerkzeuge bereitlegen: Möbel auspacken, Möbel kontrollieren und Montagezubehör entnehmen Transportsicherung entfernen! Prüfen Sie Ihre Badmöbel vor Beginn der Montage auf Bitte stellen Sie die Möbel eventuelle Beschädigungen. Schäden an bereits montierten auf eine weiche Unterlage! Teilen können wir als Reklamation nicht anerkennen! Montagereihenfolge vorbereiten (empfohlen) 1.
  • Seite 4 Demontage der Fronten, Spiegeltüren und Einlegeböden Auszüge Türen Glas-Einlegeböden siehe Seite 13 siehe Seite 14 siehe Seite 15 Bitte stellen Sie Fronten, Schubkästen, Spiegeltüren und Einlegeböden auf eine weiche Unterlage! Bohrmaße anzeichnen und Befestigungsmaterial anbringen Bohrpunkte/Material abhängig von Schrankaufhänger siehe Seite 11 siehe Seite 12 Prüfen Sie Ihr Mauerwerk! Mitgeliefertes Befestigungs- material nur für festes Mauerwerk!
  • Seite 5 Montage und Anschluss Waschtisch und Armatur Bei Mineralguss- und Glas-Waschtischen wird ein Ab- und Überlauf- System separat mitgeliefert. Bei gekennzeichneten Modellen kommt ein raumsparender Sifon zum Einsatz. Montage: Keramik siehe S. 9 Bitte nur von einem autorisierten Fachmann installieren lassen! Glas siehe S.
  • Seite 6 Waschtisch-Sets Keramik SL200 / 210 SL201 / 220 - 240 V loser Netzanschluss (laut VDE 0100 Teil 701) nur bei Typen: SL210, 211, 212, 213 SL200 / 210 SL201 / 211 220 - 240 V loser Netzanschluss (laut VDE 0100 Teil 701) nur bei Typen: SL210, 211, 212, 213 0 / 210 SL201 / 211...
  • Seite 7 SY225 / 235 SY225 / 235 Änderung Änderungstext 220 - 240 V loser Netzanschluss (laut VDE 0100 Teil 701) Bauteilnummer Twiga nur bei Typen: SY230, SY232, SY233, SY234, SY235 Bezeichnung Montagezeichnung Unterbauten zu Glas Wschtischen Zeichnungs-Nr. Alle Angaben in mm. Technische Änderungen vorbehalten.
  • Seite 8 SL104 / SY104: wie gezeichnet SY100 - 101 SY102 - 103 SL105 / SY105: spiegelbildlich Änderung Änderungstext Änderung Änderungstext Änderung Änderungstext Revisor Datum Bauteilnummer Bauteilnummer Bauteilnummer Twiga Twig Bezeichnung Bezeichnung Bezeichnung Montagezeichnung Schränke Montagezeichnung Schränke Montagezeich Zeichnungs-Nr. Zeichnungs-Nr. Zeichnungs-Nr. SLMON_03_MAL...
  • Seite 9 Montage Keramik-Waschtisch Achtung Expressbefestigung ist nicht im Lieferumfang enthalten 24 h 24 h Bitte nur neutral vernetzte Silikone verwenden, z.B.: Soudal Silirub 2, Ottoseal S110 Premium Neutral, Soudal Neutralsilikon Alle Angaben in mm. Technische Änderungen vorbehalten.
  • Seite 10 Montage Glas-Waschtisch Bitte nur neutral vernetzte Silikone verwenden, z.B.: Soudal Silirub 2, 24 h 24 h Ottoseal S110 Premium Neutral, Soudal Neutralsilikon Glas-Waschtische dürfen nur in Verbindung mit einem Möbel montiert werden! Hinweise → Glas-Waschtische sollen immer auf eine weiche Unterlage gelegt werden →...
  • Seite 11 Ausgleichen von Unebenheiten / Abdichten → Unebenheiten zwischen Wand und Weißzement der Befestigung des Waschtisches mit Weißzement ausgleichen! → Bei Keramik-Waschtischen auf rücksei- tige Fläche des Waschtisches vor der Montage Weißzement auftragen! → Fugen zwischen Wand und Waschtisch mit Silikon abdichten! Bitte verwenden Sie ausschließlich neutral vernetzendes und lösungsmittelfreies Silikon! 24 h...
  • Seite 12 Schrankaufhänger Beimöbel ø 8 mm Steuereinheit Bedienungsanleitung liegt der Steuereinheit bei Alle Angaben in mm. Technische Änderungen vorbehalten.
  • Seite 13 Schubkasten / Auszug Click Aushängen Einhängen Demontage Schub und Front Abdeckplatte abklipsen Verstellmöglichkeiten Alle Angaben in mm. Technische Änderungen vorbehalten.
  • Seite 14 Türen Aushängen Einhängen Schritt 2 Click Schritt 1 Abdeckkappe abklipsen Verstellmöglichkeiten Aktivierung der Dämpfung Deaktivierung der Dämpfung Alle Angaben in mm. Technische Änderungen vorbehalten.
  • Seite 15 Einsetzen und Versetzen eines Glas-Einlegebodens Montage Handtuchhalter HH61025 ø 10 mm HH70025 ø 10 mm Alle Angaben in mm. Technische Änderungen vorbehalten.
  • Seite 16 Die Inhalte unserer Seiten wurden mit größter Sorgfalt erstellt. Für die Richtigkeit, Vollständigkeit und Aktualität der Inhalte können wir jedoch keine Gewähr übernehmen. Sanipa Badmöbel Treuchtlingen GmbH ist für die eigenen Inhalte, die sie zur Nutzung bereithält, nach den allgemeinen Gesetzen verant- wortlich.
