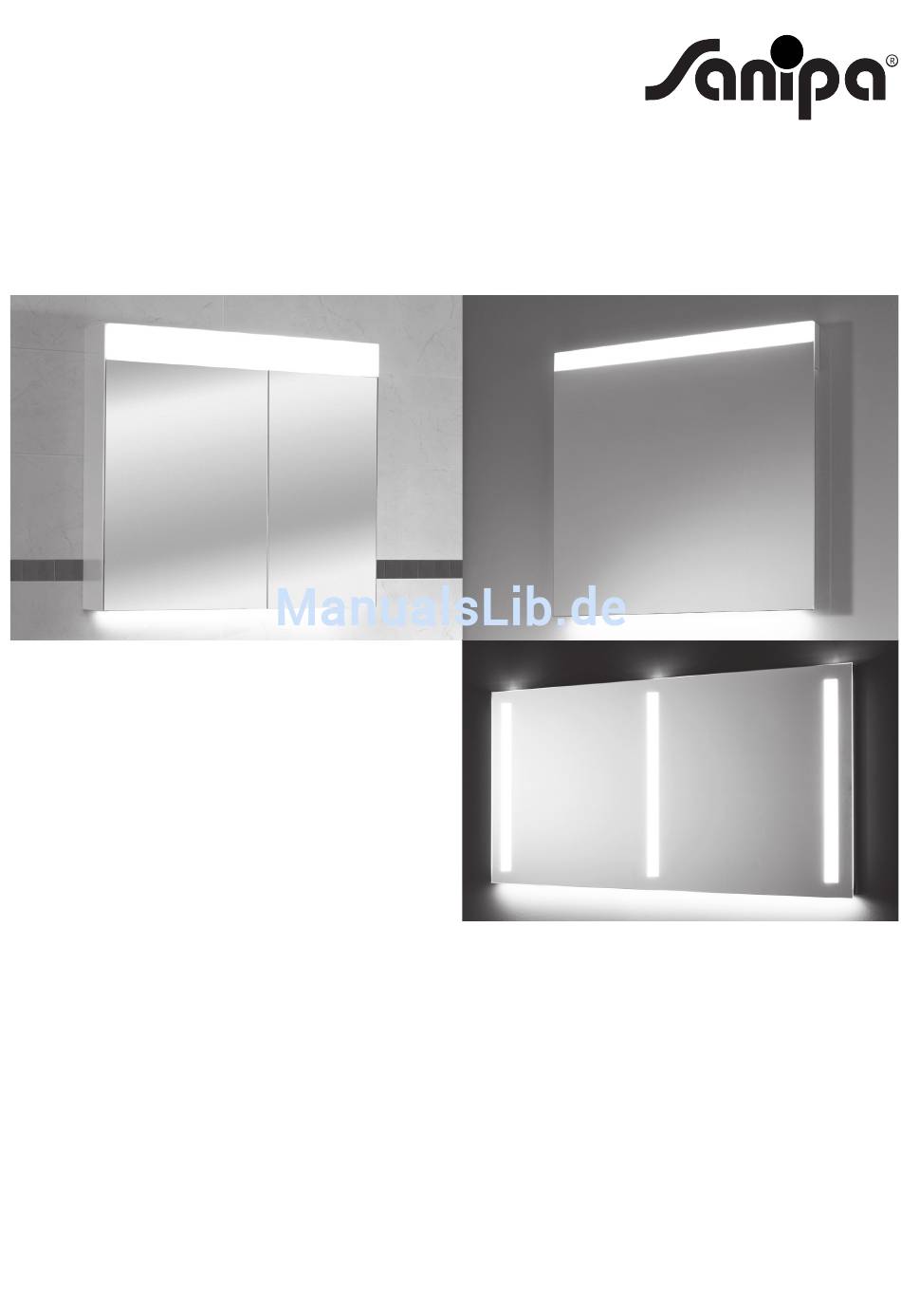

Montageanleitung
Reflection
(Spiegelschränke / Lichtspiegel)
gültig ab 04/2016

Werbung

loading

Verwandte Anleitungen für Sanipa Reflection

Inhaltszusammenfassung für Sanipa Reflection

  • Seite 1 Montageanleitung Reflection (Spiegelschränke / Lichtspiegel) gültig ab 04/2016...

  • Seite 2: Wichtige Hinweise

    Wichtige Hinweise • Die Montage der Spiegelschränke und Lichtspiegel darf nur von einem autorisierten Fachmann ausgeführt werden. • Alle elektrischen Installationen müssen unter Berücksichtigung der VDE 0100, Teil 701 und im Schutzbereich 3 vorge- nommen werden. • Überzeugen Sie sich vor dem Bohren, dass keine Kabel oder Rohre in diesem Bereich der Wand liegen! •...
  • Seite 3 2. Spiegelschränke / Lichtspiegel auspacken + kontrollieren + Montagezubehör entnehmen Prüfen Sie Ihre Lichtspiegel und Spiegelschränke vor Beginn der Montage auf eventuelle Beschädigungen. Schäden an bereits montierten Teilen können wir als Reklamation nicht anerkennen! Bitte stellen Sie die Lichtspiegel und Spiiegelschränke auf eine weiche Unterlage! 3.
  • Seite 4 Reflection-Spiegelschränke waagrechte LED-Lichtfelder (Aufhänger A) Modelle: • SD750* • SD752* • SD754* • SD757* 220 - 240 V loser Netzanschluss (laut VDE 0100 Teil 701) OKFFB OKFFB 220 - 240 V loser Netzanschluss (laut VDE 0100 Teil 701) 220 - 240 V loser Netzanschluss (laut VDE 0100 Teil 701) vertikale LED-Lichtfelder (Aufhänger A)
  • Seite 5 Aufbauleuchte-T5 (Aufhänger A) Modelle: • SD690* • SD692* • SD694* • SD696* • SD697* 220 - 240 V loser Netzanschluss (laut VDE 0100 Teil 701) OKFFB OKFFB 220 - 240 V loser Netzanschluss (laut VDE 0100 Teil 701) 220 - 240 V loser Netzanschluss (laut VDE 0100 Teil 701) waagrecht durchlaufendes LED-Lichtfeld (Aufhänger A) Modelle: •...
  • Seite 6 Aufsatzleuchte-LED (Aufhänger A) Modelle: • SD140* • SD142* • SD144* • SD145* • SD146* • SD147* 220 - 240 V loser Netzanschluss (laut VDE 0100 Teil 701) OKFFB waagrecht integriertes LED-Lichtfeld (Aufhänger A) 220 - 240 V loser Netzanschluss (laut VDE 0100 Teil 701) 1000 Modell: Modell:...
  • Seite 7 waagrecht integriertes LED-Lichtfeld (Aufhänger A) 1300 Modell: SD35782 220 - 240 V loser Netzanschluss (laut VDE 0100 Teil 701) OKFFB 220 - 240 V loser Netzanschluss (laut VDE 0100 Teil 701) Aufhänger A 8/60 tief Alle Angaben in mm. Technische Änderungen vorbehalten.
  • Seite 8 Montage Aufsatzleuchten Montage LED-Leuchte Spiegelschrank SD14* Demontage der Spiegeltüren siehe S. 9 Montage / Leuchtmittelwechsel SD69* Montage: Aufbauleuchte A mittels beiliegenden Schrauben C durch vorgebohrte Löcher D auf Spiegelschrank B montieren Leuchtenkabel E und Spiegelschrankkabel F zusammenklipsen Version A: mit 1 Leuchtstoffröhre Version B: mit 2 Leuchtstoffröhren Bitte beachten Sie die entsprechende Wattage beim Leuchtmittelwechsel!
  • Seite 9 Justierung Spiegeltüren Scharniere Aushängen Einhängen Demontage Abdeckkappe / Dämpfer Schritt 2  Schritt 1 Clip! Verstellmöglichkeiten Achtung: Bei Falscheinstellung kön- nen Spannungen entste- hen und die Spiegeltüren dadurch brechen! Alle Angaben in mm. Technische Änderungen vorbehalten.
  • Seite 10 Montage Zubehör Spiegelschränke Einsetzen / Versetzen eines Glas-Einlegebodens Ablageschale Von unten an die Hinterkante des Glaseinlegebodens hängen! Magnetleiste + Vergrößerungsspiegel Spiegelgriffe Klebefläche muss vor dem Anbringen sauber, fettfrei und trocken sein! Position frei wählbar - nach dem Anbringen aber irreversibel! Alle Angaben in mm.
  • Seite 11 Einbau Inneneinteilung SD819 - 828 / SD919 - 928 Kosmetiktuch-Spender vor Einbau Deckel entfernen Einbau mit Öffnung nach unten Alle Angaben in mm. Technische Änderungen vorbehalten.
  • Seite 12 Reflection-Lichtspiegel LED-Lichtspiegel (Aufhänger A) 1050 180 120 Modell: Modell: Modell: LS5209Z LS5229Z LS5249Z OKFFB OKFFB OKFFB 1350 1150 Modell: LS5279Z OKFFB 220 - 240 V loser Netzanschluss (laut VDE 0100 Teil 701) Aufhänger A 220 - 240 V loser Netzanschluss (laut VDE 0100 Teil 701)
  • Seite 13 LED-Lichtspiegel (Aufhänger B) OKFFB OKFFB Modelle: Modelle: • LS7199Z • LS6109Z • LS7209Z • LS6129Z • LS7219Z • LS6149Z • LS7229Z • LS6169Z • LS7249Z • LS6189Z • LS7269Z • LS6199Z • LS7289Z • LS7299Z 220 - 240 V loser Netzanschluss (laut VDE 0100 Teil 701) Aufhänger B Alle Angaben in mm.
  • Seite 14 LED-Lichtspiegel (Aufhänger C) Maß A Maß B Modell: • LS4099Z - 4179Z • LS4199Z - 4279Z Maß A Maß B 1000 1200 1300 220 - 240 V loser Netzanschluss (laut VDE 0100 Teil 701) Aufhänger C gerade Wand Ø8/80 Maß A Alle Angaben in mm.
  • Seite 15 LED-Lichtspiegel variabel (Aufhänger C) individuell individuell Modell: • LS7009Z • LS7019Z 220 - 240 V loser Netzanschluss (laut VDE 0100 Teil 701) OKFFB Aufhänger C gerade Wand 1555 Ø8/80 55 3 Alle Angaben in mm. Technische Änderungen vorbehalten.
  • Seite 16 Reflection-Spiegelschränke/Lichtspiegel Sensorbeschreibung antippen: Schalten der Dimmstufe (Helligkeit) gedrückt halten: Einstellen der Lichtfarbe Dimmen Lichtfarbwechsel Sanipa Badmöbel Treuchtlingen GmbH Markt Berolzheimer Straße 6 91757 Treuchtlingen Infoline: 09142 978 978 Telefax: 09142 978 990 Internet: www.sanipa.de E-Mail: infoline@sanipa.de...
